И вот наступил отпуск, и мы принялись за работу (2016 год. Прим. автора). Мы — это я, супруга и двое детей (11 и 12 лет). В самом начале строительства мысленно представлялся только основной контур постройки (габариты 3 на 2 метра, с двускатной крышей). Причём в моей голове беседка должна была быть со стенками и сквозными проходами, так как она находится на пересечении трёх дорожек. А у супруги было пожелание сделать крышу из гибкой черепицы, а стены должны отсутствовать полностью. В итоге мы пошли на местный рынок и закупили материал для стройки на 30 тысяч рублей. Причём гибкой черепицы на нашем рынке не оказалось в принципе. Она была только на заказ и за «две цены» по сравнению с Московскими сетевыми магазинами. В итоге на решение вопроса по покрытию крыши взяли таймаут.
Для начала предстояло освободить площадку для беседки, которая была покрыта плиткой на толстой песочной подушке.
На подготовку площадки ушло 2 дня. Убираемая плитка и песок тут же пускались на новые дорожки.

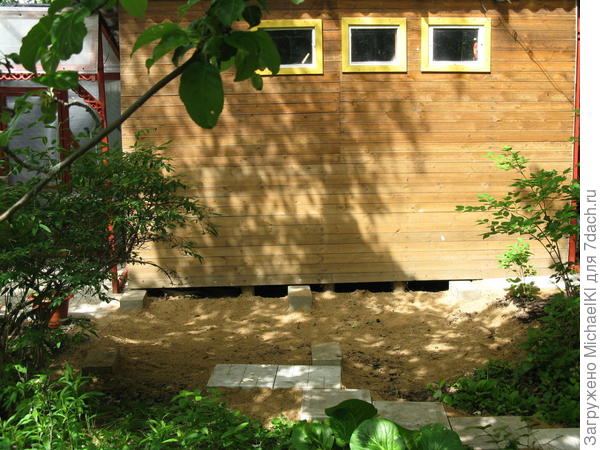

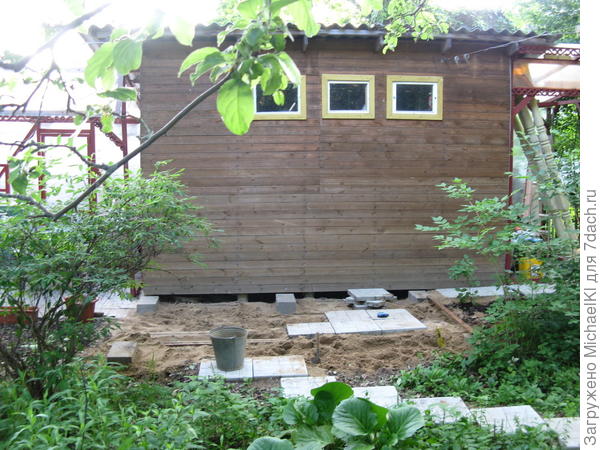

Так выглядел фундамент будущей беседки.

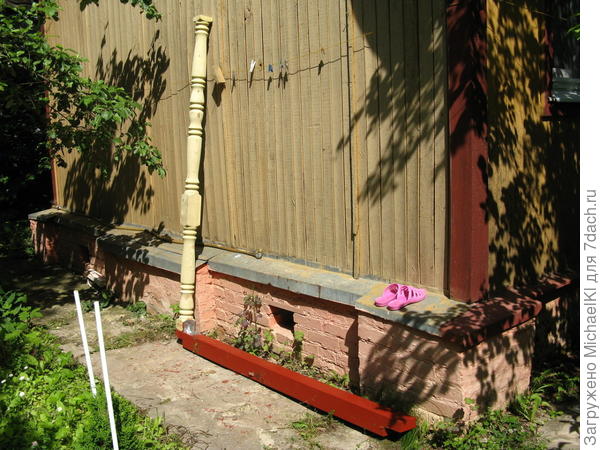

Так как чёткого проекта не было, была только общая идея и большое желание, то детали строительства приходили в голову и обдумывались на кануне перед сном. Вот, например, крепёж колон был разработан следующим образом: крепить колоны в торец сквозными шурупами к обвязочному боковому брусу, плюс металлический усиленный уголок.
Хочу заметить, что все детали красились до установки в конструкцию беседки. Красились в два захода — сначала антисептиком, потом просушка (сутки). Затем краской и снова просушка.

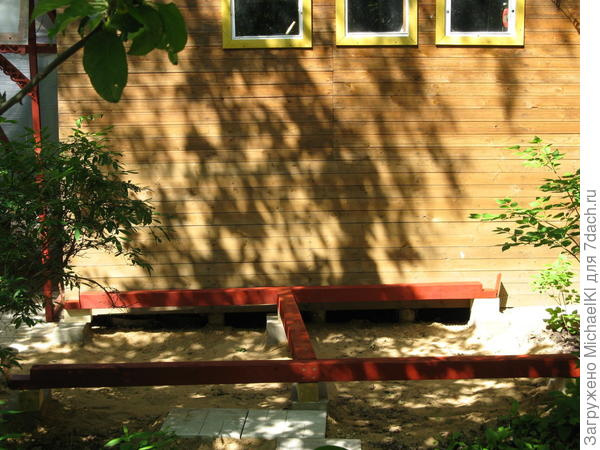

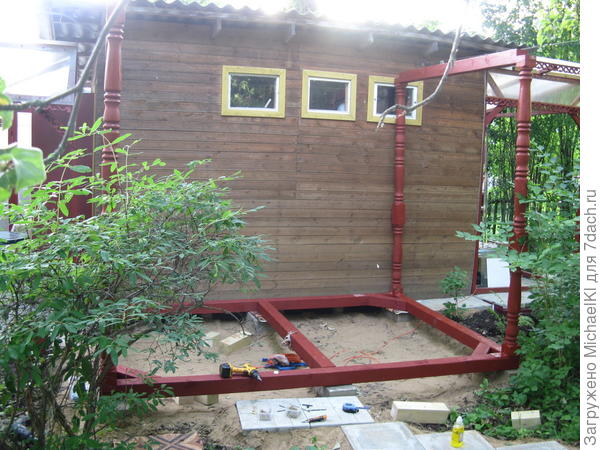

Так было собрано основание беседки (брус 100х100). Конструкция без боковых брусьев напоминала букву «Н».
Колонны собирались отдельно «квадратом»: брус из обвязки пола, потолка и к ним колонны. А затем этот блок крепился к основанию. Обвязка основания фиксировалась от диагональных перекосов раскосами из остатков бруса.
Верхняя обвязка также сделана из бруса 100 х 100. И после выравнивания диагоналей также фиксировалась раскосами.

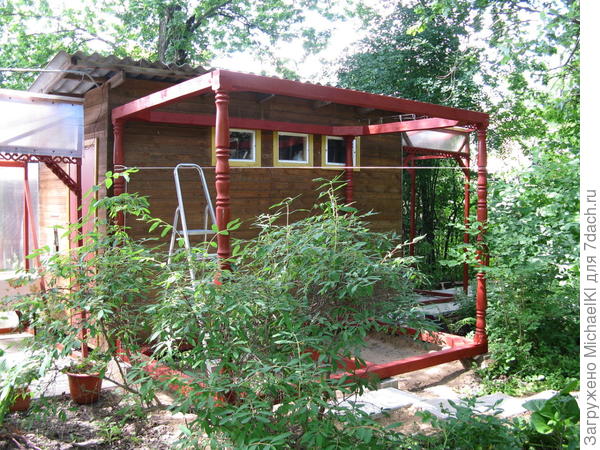

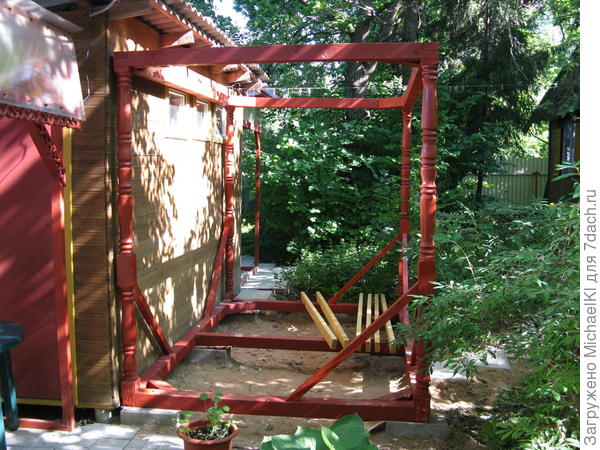

Вот так выглядела готовая «коробка».

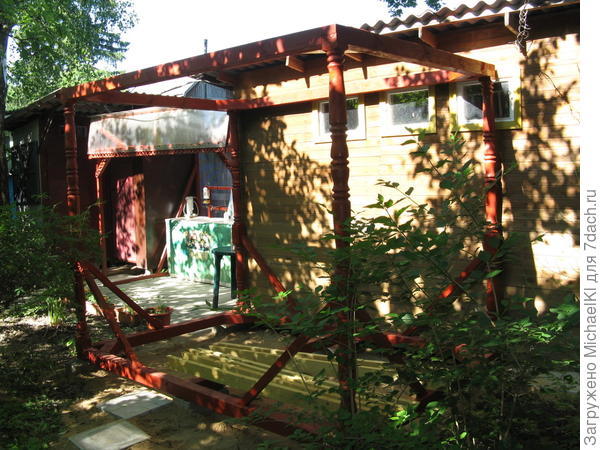

Для того, чтобы начать возводить крышу требовалось зафиксировать от боковых падений колонны. Поэтому следующим этапом были сделаны раскосы для вертикальных колон.

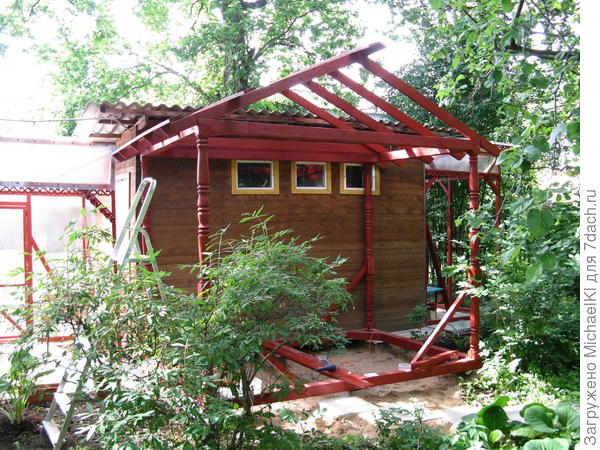

Следующим шагом я выпилил стропила для крыши. Так как нижняя часть «коробки» полностью соответствовала верхней, то все замеры и примерки производились на нижней обвязке. (На полу видны заготовки для будущих стропил).

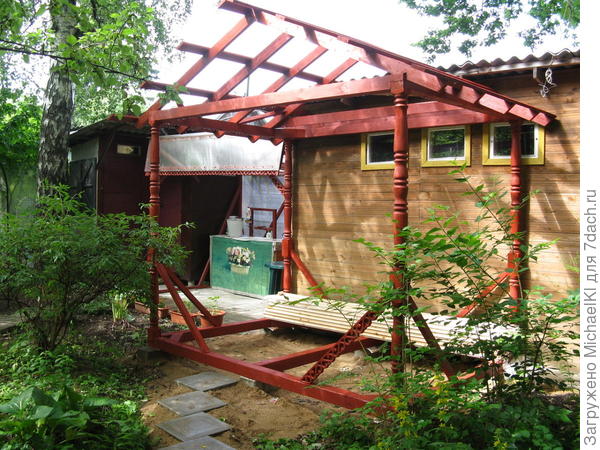

После двойной покраски и сборки «на земле» готовые стропила возвелись и закрепились мной на крыше. Весь «высотный монтаж» удалось произвести самому без помощников. Это было сделано умышленно, чтобы случайно никого внизу не травмировать.
А вот дальше стройка встала «на распутье». В самом начале статьи я писал, что в планах была непрозрачная крыша из «гибкого шифера», коего не оказалось в наличии. А доска для обрешётки была закуплена в большом количестве. В итоге сходив ещё раз на рынок и взвесив все плюсы и минусы, было принято решение покрыть крышу поликарбонатом. как это сделано на соседних двух навесах (они видны на снимках слева и справа от беседки. Одному навесу 3 года, второму — 2). В итоге обрешётка крыши стала более редкой и «прозрачной».
На крыше к боковым стропилам в нижней части были прикреплены раскосы (от заваливания вперёд и назад). Раскосы спрятаны за обвязочным потолочным брусом, чтобы не бросаться в глаза. Поэтому на фото они еле заметны.

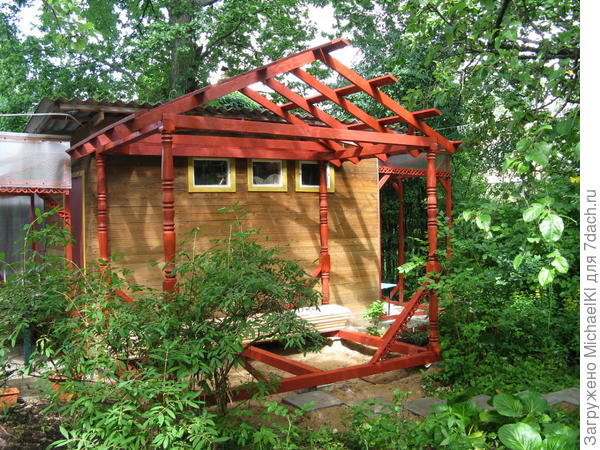

Так выглядела готовая беседка, с непокрытой крышей. На полу видны заготовленные и ждущие покраску половые доски.

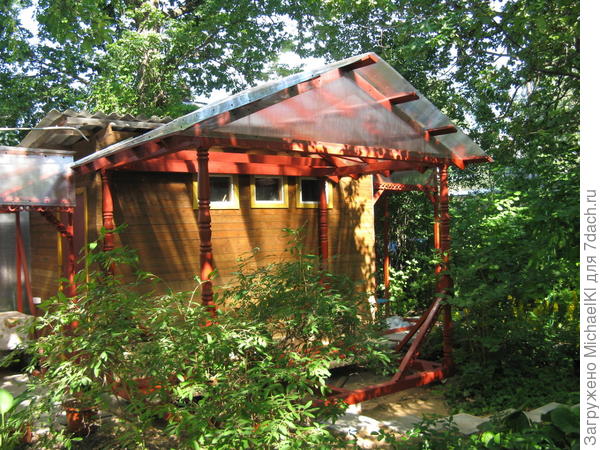

Покрытие поликарбонатом заставило сильно задуматься над вопросом «а как?» После долгих прыганий с лестницей для закрепления «финального листа», размером с половину крыши, был найден вариант её фиксации кровельными саморезами с крыши сарая, стоящего рядом.

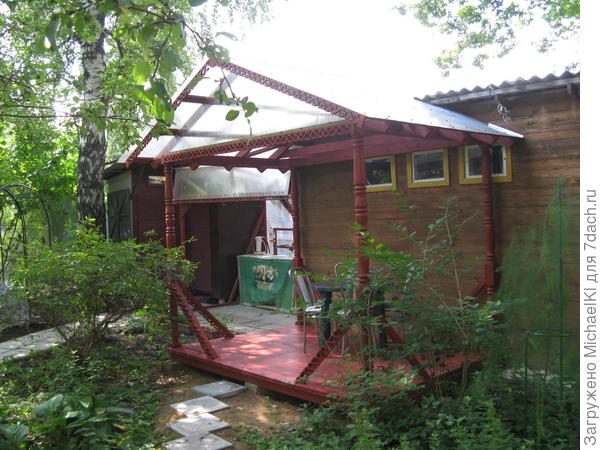

В завершении строительства был настлан пол (его покраска заняла самое продолжительное время). А также навешаны декоративные наличники.

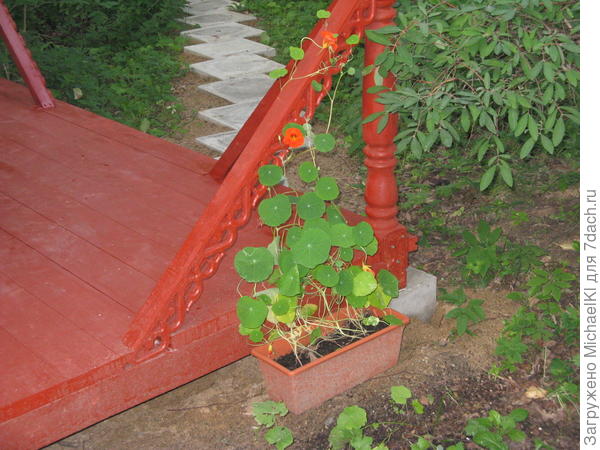

Вот так выглядит угловой элемент конструкции.
Подводя итоги можно сказать, что на всю работу ушло 2 недели отпуска (не считая выходных, в которые мы возвращались в Москву) и ещё пара выходных после отпуска. При этом попутно были перестелены и созданы заново дорожки из плитки, а также велись дела «по хозяйству». Бюджет стройки составил около 30-ти тысяч рублей (лето 2016-го года). Ну и незаменимо то удовольствие, которое получено от работы «для души».
Надеюсь эта статья поможет кому-то с идеей или добавит желания и решимости, как мне когда-то помогла статья, о которой я писал в самом начале заметки.
Всё в ваших руках!!!
***********************************************************
Спустя 6 лет (в 2022-ом году) беседка была разобрана и перенесена на противоположную сторону дачного участка. Там её своими силами собрали, увеличили вынос крыши спереди и сзади, заменили поликарбонат, обшили несколько стен имитацией бруса и повторно покрасили.
Теперь она выглядит вот так.
Беседка
Беседка среди дачной обстановки

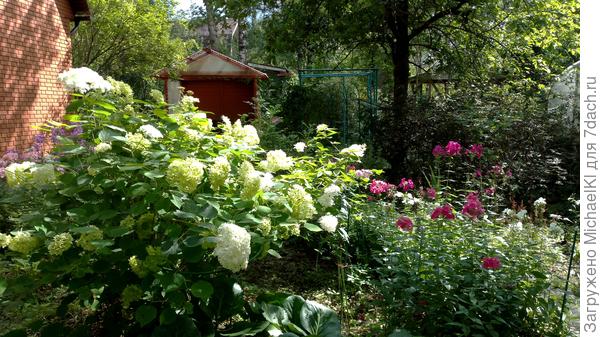

Прошло 8 лет, а беседка до сих пор жива, и у неё не сгнило ни одной доски. Значит не зря мы потратили львиную долю времени на покрытие ДО СБОРКИ!!! каждой отдельной дощечки и брусочка сначала антисептиком, а затем краской. И только после это всё собрали в единое целое
А в дождь не захлестывает водой? Или Вы ее планировали только, как защиту от солнца? Хотя, там, кажется, и так- тенек)). У Вас получился скорее — очень красивый «навес» )). Мне понравилось очень! Ваша семья — большие молодцы!
У поликарбонатных крыш есть один большой минус — в мало дождливые периоды они пачкаются. И эта грязь видна насквозь. Поэтому при строительстве таких навесов надо планировать доступ для мытья крыш (как и мытьё окон в доме). Ну и иметь какое-то для этого приспособление.
А можно Вас попросить разместить фото двух первых навесов? На фотографиях выше их как-то не очень видно…
Навесы и беседка с крышей из поликарбоната… Очень жарко под такой крышей?
И еще вопрос, какими септиком и краской Вы обрабатывали и окрашивали детали беседки?
Спасибо!

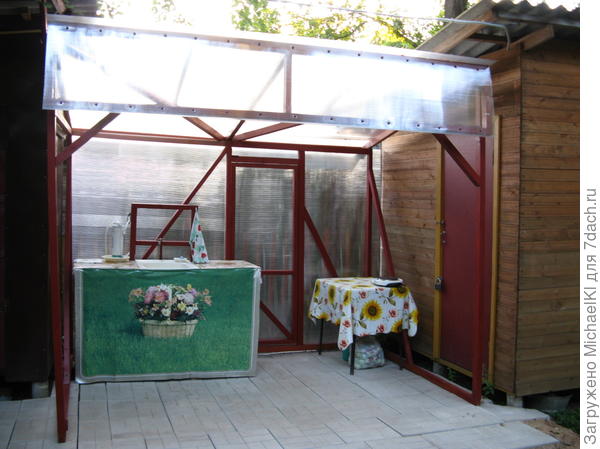

«Летняя кухня»
