Колпак на трубу
Как-то даже вопрошал на нашем сайте, к чему можно применить сварку? Все назвали мангал. Нет, вы серьёзно? Ради мангала покупать сварочный аппарат? Не знаю, почему мода на шашлыки не проходит, как на суши, например. Не считаю шашлыки, при всём уважении, пищей Богов.
Чё все носятся с этими шашлыками :) Нейросеть увидела это так
Мне проще на сковороде быстро пожарить мясо, причём есть исследования, что шашлыки вреднее поджарки. Наболело, но вернёмся к сварке. Есть масса работ на даче или дома в деревне, которые легче выполнить сваркой. Почему вообще зашла речь о сварке?
Давным-давно, в году эдак 2000-2001, учился ваш покорный слуга в техникуме на связиста. Одной из специальных практик была сварочная.
Сварочная практика от нейросети
Все помним, что недавно наша страна стала иной, и теперь всё упрощалось, сокращалось. Практика сварочная упрощена была до 2-3 дней, и конец. Металла было впритык, варили огрызки, хватило обрезков на 1,5 дня практики. Тем не менее, мне тогда работать электродом понравилось, увы, в то время такое занятие за стенами техникума было недоступным. Сварочные аппараты были огромными и дорогими. Дальше была жизненная круговерть: окончание техникума, поступление в институт, служба и т. п. Наконец, когда появилось место, время и возможность, я приобрёл себе сварочный аппарат.

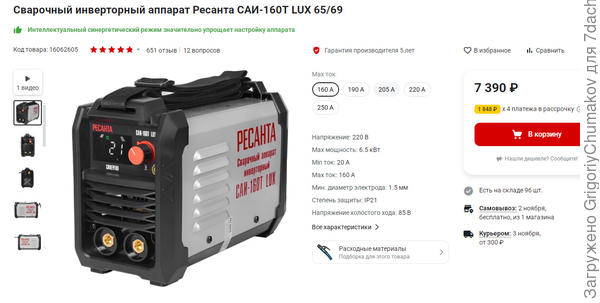

Мой сварочный аппарат
А ещё, в отличие от 2000 года, появились сварочные маски хамелеон. Сварщику теперь не нужно тыкаться на ощупь, он видит заготовки в маске до розжига дуги. Это очень удобно.
В своей маске «Хамелеон»
Сварочный появился, а что им варить? Напоминаю, мангал мне не нужен. Сперва решил сварить для огурцов стойку маме.
Стойка под огурцы
Качество сварки дрянь, вспомним, варил как ученик пару дней в своей жизни, 25 лет назад. Но очень хотелось быть независимым от магазинных изделий из железа. В загашнике нашёл остатки краски в баллончике, немного облагородил стойку.

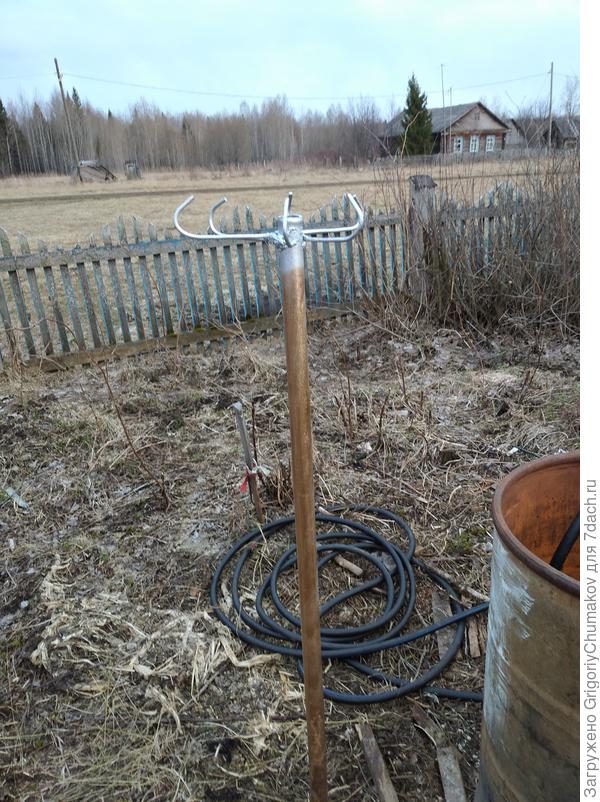

Стойка под огурцы после установки и покраски
Надо понимать, что все перечисленные ниже работы не происходили подряд. Описаное происходило на протяжении пары лет. Очередным этапом сварочных работ стал ремонт тяпки. Тяпка мне досталась от бывших хозяев участка. Я её люблю, так как она сделана по-советски. Только черенки менял ей периодически. А тут разглядел трещину перпендикулярно рубящей части. Всю трещину проходить не стал, опасаясь прожечь железо, прихватил с краю.

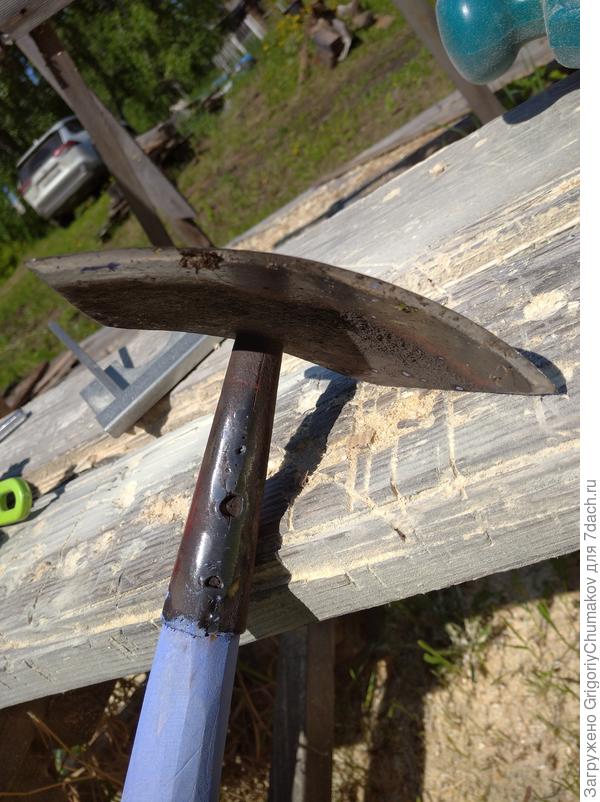

Тяпка после ремонта
Потом посмотрел место посадки под черенок, любит трубка эта разъезжаться, и её края прихватил, правда прожег немного. Установил новый черенок — красота! Нынешней весной у нас был сильный ветер.
Моя мини-теплица после весеннего ветра
Так у меня опрокинуло теплицу, а у мамы сломало трубу на бане. Труба железная. Но кроме трубы прохудилась железная цистерна, используемая родительницей под сбор технической воды с крыши дома. Это единственный близкий доступный источник чистой воды для водных процедур летом. Сам Бог велел заняться сваркой поплотнее. Взяв сварочник, поехал в родной посёлок на выходные.
Сварочные ремонтные работы в Кытате
Первоочередной задачей стал ремонт печной трубы бани. Баня в деревне — это и стирка и душ, без неё очень сложно. Трудность заключалась в том, что железная цельная труба нелёгкая, с крыши установить её одному очень непросто, мама мне не помощник в этом деле. Старая труба — жестянка, со стороны улицы прохудилась настолько, что была, как консервная банка, варить там просто нечего. Залез на чердак, определил место, где ещё труба приемлемой толщины, и срезал болгаркой ниже линии прогнившего куска. По этому куску можно было померить, какая новая труба-надставка может войти в старый огрызок. Удалять трубу полностью не стал по причине невозможности установки такой длины в одни руки. Стал шукать то, что есть в закромах. Нашёл две толстостенные трубы. Одна подошла по диаметру, её можно было вставить в остаток материнской трубы на чердаке. На новой трубе был отвод под второстепенную ветку — кран. Его срезал и приварил заплатку. Кроме того, чтобы труба не провалилась в печь, наварил повыше вставляемого места ограничитель. Попросту чуть увеличил толщину трубы сварочным пояском-наплывом по окружности. Труба после такого заходит в старую до ограничителя и висит. С огрызка, спиленного на чердаке, отрезал до гнили гильзу и сварил на нём импровизированный колпак. Теперь его стало возможным одеть на новую трубу сверху. Произвёл сборку.
Починенная труба«Гладко было на бумаге, да забыли про овраги». Проверить старую оставшуюся трубу на проход не догадался, там сидела пробка. Колпак-дымник должен был остаться съёмным на саморезах, сделать крепёж хомутами не получилось. При засверловке на высоте колпака к установленной трубе сверло обломалось и сделало колпак несъёмным. Закончив с трубой, провозился я полдня, спустился вниз и затопил печь. А дым не идёт! Не идёт дым! Полная баня дыма, а верх нет. Ух… надо ли говорить, как мне стало не по себе.
Остыл немного от терзаний и полез наверх. С лестницы не хватает сил вытащить трубу на профлист, с чердака трубу снимаю, но не могу затащить трубу на чердак из-за неснимаемого колпака. Подержать трубу некому. Баня тем временем топится по-чёрному. Потом сообразил как-то подвесить часть новой трубы на чердаке, залез опять на крышу (длинная жердь на чердак не вошла бы) и жердью пробил ход дыму. С трубы выпал ещё кусок огрызка от старой прогнившей трубы. Дым повалил на чердак, трубы-то выше чердака нет. Быстро, как мог, слез с крыши, залез на чердак, со слезами и кашляя, кое-как насадил трубу на место, получил небольшой ожог на руку. Теперь всё заработало как надо.

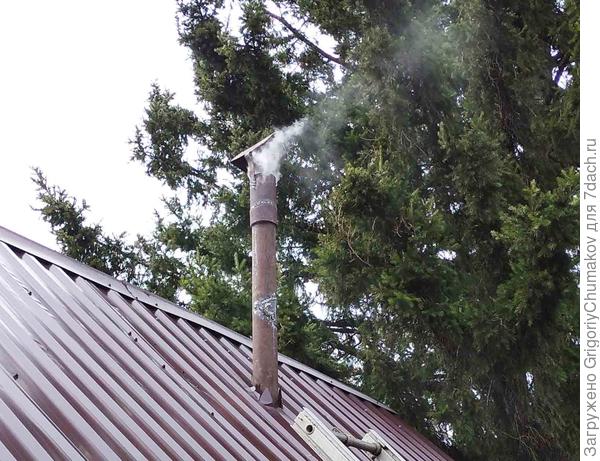

Труба работает
Главное испытание предстоит зимой. Труба забивалась снегом, что не давало разжечь печь. В общем большую часть времени заняли не сварочные работы, а беготня с установкой, корректировка ошибок сборки. Помимо трубы дверца поддувала также отгнила, и зола высыпалась из печки. Изготавливать новую дверцу было проблематично. Тогда просто срезал огрызок дверцы, получилась рояльная петля, приваренная к печке. Вырезал из старого тракторного ящика лист жести под дверцу, переварил со сгнившей дверцы задвижку. Просверлил отверстия для тяги в новой части дверцы. К самодельной рояльной петле приварил новую часть дверцы.

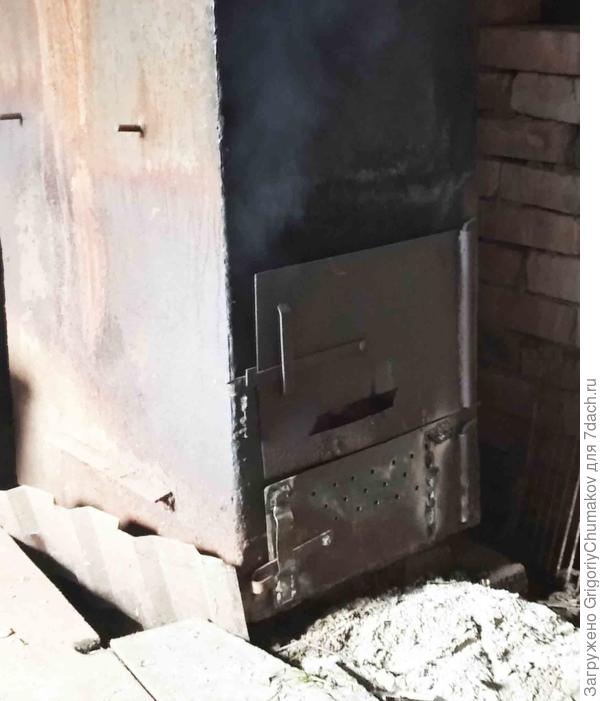

Починенная дверца
Печка опять готова к использованию.
На второй день мы с мамой озадачились ремонтом цистерны. Цистерна большая (далее бочка), как-то я уже ремонтировал её гудроном изнутри, хватило на три года. Теперь порыв был больше и оценить его не представлялось возможным, закрывала старая гудронная заплатка. Сварщик я начинающий, поэтому произвести герметичный шов не рассчитывал, предварительно через авито кое-как нашёл и купил гудрон, оказывается, сейчас это дефицит.
План был такой: зачистить порыв болгаркой, приварить заплатку, пройтись всё гудроном. Тут стоит прокомментировать, сейчас бы заплатку не ставил, наварил бы шов с помощью гвоздей. Самое затруднительное было в том, что бочка очень тяжёлая. Просто так с наскоку её не развернуть. У страха глаза велики, а рычаг Архимеда творит чудеса. Ломами и подставками с мамой повернули прохудившуюся посудину. Как производился ремонт цистерны, можно более детально посмотреть в видеоролике:
Сварочные работы на даче
Рама под бак
В 2017 году залил столбики под летний душ. Но строительство откладывалось, не мог придумать раму для бака. Дерево казалось мне ненадёжным для такой нагрузки. И вот появился сварочный аппарат. Закупив дополнительно профильной трубы, изготовил стойку под бак летнего душа.

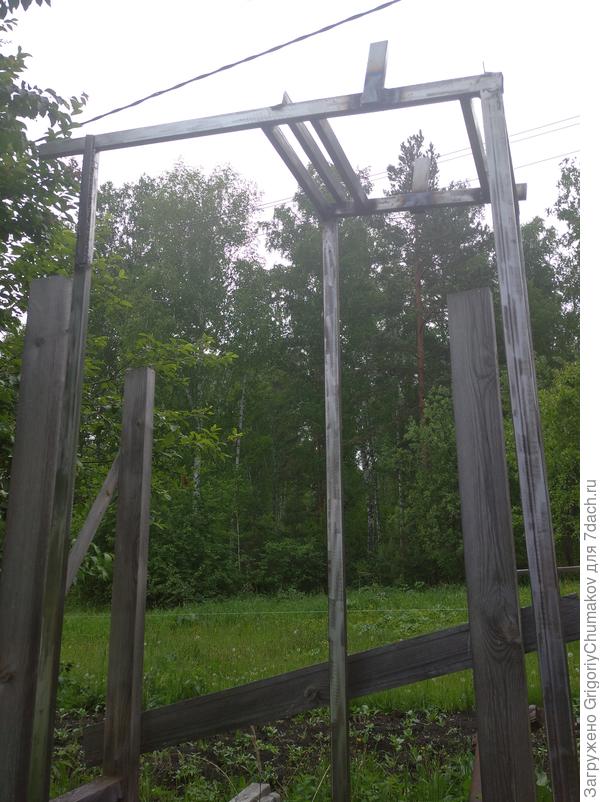

Рама под душевой бак
И наконец в 2025 году душ был запущен в работу.
Мелочёвка
Приехав в конце июля очередной раз к маме, увидел, что она использует совок без ручки. Взял на починку, хотя мама заявила, что хочет выбросить его. А пока не забрал — пользовалась.
Загрязнённый совок
Совок был страшным. Привёз в город и отнёс на работу, там его очистили песком.
Совок после очистки пескоструйным аппаратом
На совке виден ценник — 55 копеек. Ручка видимо уже ломалась не раз, деда уже нет 18 лет, когда-то он ремонтировал совок подручными средствами. Срезав импровизированные заклёпки из гвоздей, обнаружил прореху. Край совка так же съела коррозия.

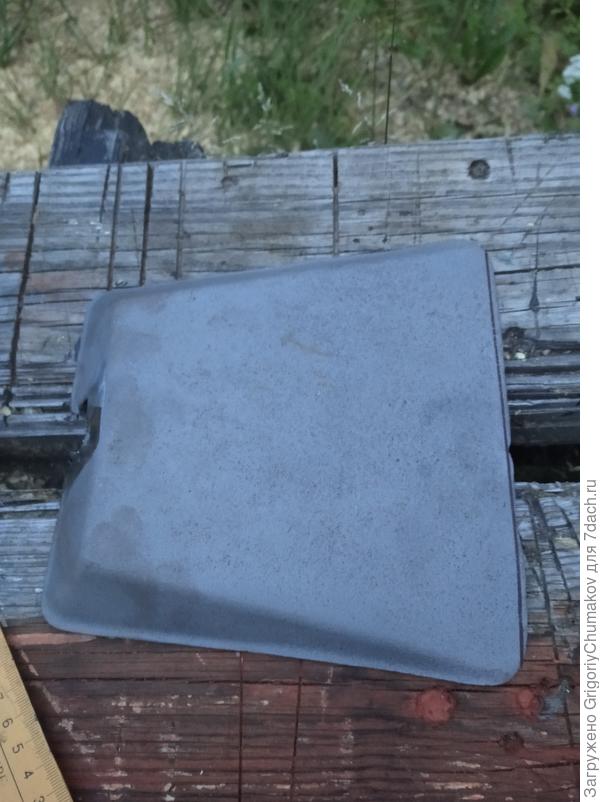

Совок с прорехой
Отчертив ровно, подрезал болгаркой. Кроме совка решил усилить вилы. Видел как-то в интернете, как мужчина усиливал штыковую лопату рёбрами жесткости из гвоздей. Лопаты у меня не гнулись, а вот с вилами постоянно маюсь. Надоело при копке постоянно выправлять зубья, а тут вилы ещё решили и по шейке переломиться.
Вилы просились в утиль
Тем более не факт, что новые вилы не будут гнуться. На шейку наложил и приварил полосу. А зубья усиливал гвоздями. Гвоздь 150 мм, срезал шляпку, прихватывал к зубу вил и, пока гвоздь не остыл, подгибал по изгибу зуба. Сложность в том, что зуб иногда тоже гнулся вместе с гвоздём. Горячее железо — как пластилин, но миг этот очень краткий. Нужно правильно согнуть и не обжечься, даже через сварочные краги можно получить ожог.
Вилы и совок после ремонта
Испытания показали, что помимо усиленных зубов загиб зуба к основанию становится слабым местом, поэтому его тоже нарастил гвоздём.
Усиление зуба вил
На совок поставил заплатку из металлической полосы, металл на совке тонкий. А уже к заплате приварил смело ручку из той же полосы. Простых путей мы не ищем, и к новоизготовленной ручке совка прихватил оторванную тонкую рукоять. Она добавила объёма итоговой ручке совка.
Ещё раз вилы с совком
Денег не было, а были остатки эмали по железу. Покрасил совок кистью.
После покраски
Если бы осуществил выкрас с баллончика, было бы более эстетично.
Мечта — реальность. Дымник на печь
Пару раз зимой, нагрянув после морозов, не мог затопить печь: снег насыпался на вьюшку, и последняя примерзала намертво. Когда шли дожди, то вода по вьюшке стекала из трубы, смешиваясь с сажей, оставляла грязные подтёки.

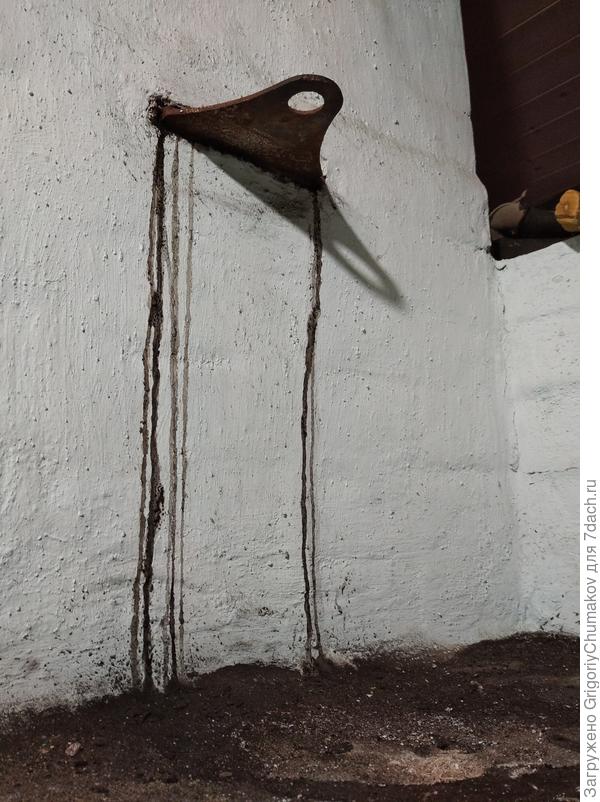

Подтёки по печной трубе
Решение — дымник (колпак) на трубу. Универсальные колпаки стоят дорого. Классический вариант крепления колпака на трубу осуществляется к двум верхним рядам кирпича. Но второй ряд сверху у меня выступающий. Всё было бы проще, если бы не такая высота. Не стройте высоких крыш! Поэтому сперва сделал лестницу, способную меня выдержать. Слазил на крышу, померил по месту. Очень высоко и тревожно там.
С крыши вид
Вид красивый, главное удержаться на крыше
А у меня ещё и труба в дачном доме на глиняном растворе – не особо крепкая. Посоветовался с людьми, родственник предложил сделать крепёж изнутри трубы, расположив четыре уголка по углам трубы. Идея мне понравилась, так и решил делать. В интернете подсмотрел прямоугольный хомут, им тоже решил воспользоваться. Одного захода на крышу не хватило, упустил пару размеров, пришлось лезть второй раз на крышу. Обязательно звал соседку в помощь, когда поднимался на конёк. При работах на земле всегда произвожу контрольные замеры того, что делаю. Тут ситуация иная, на конёк не набегаешь постоянно. Решил сделать временную модель печной трубы на земле, дабы легче было готовить основание. На листе фанеры, используемой в качестве ровной плоскости, начертил габариты трубы.

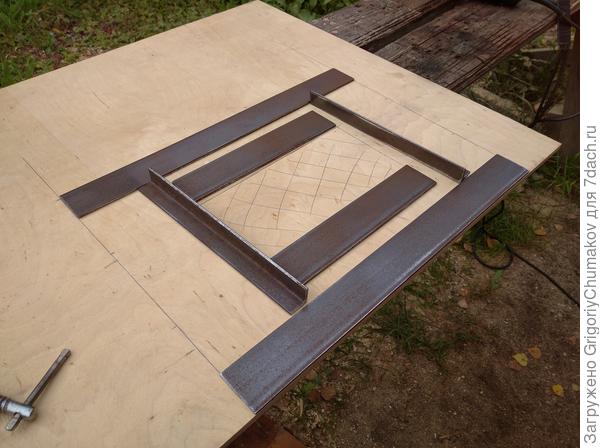

Габариты трубы и детали основания, лежащие поверх
По начерченному прямоугольнику выложил четыре ряда кирпичей без раствора.
Первый ряд

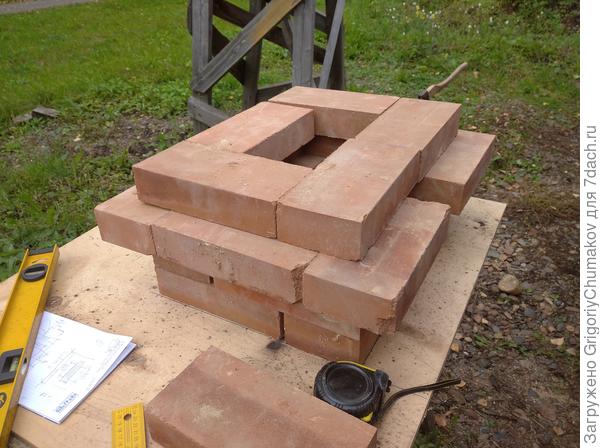

Модель трубы
Приступил после этого варить основание. Не всё получилось с первого раза. Так металл после сварки чуть изгибался и размеры «плыли». Первоначальное сваренное основание пришлось разрезать и переварить, добавив небольшие зазоры (проставить гвозди). С основанием провозился целое воскресенье.

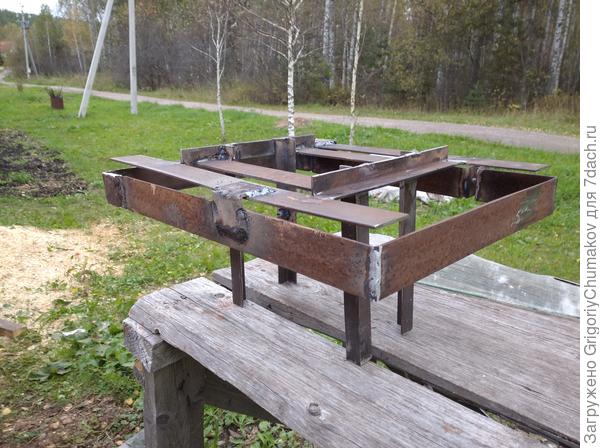

Основание под колпак
Хомут из полосы. Не имея тисков, гнул полосу по надрезам
Было неясно, как сделать колпак. Мне известны два способа:
- Сварить из четырёх треугольников вальмовую крышу;
- Согнуть лист метала по коньку будущего колпака.
Первый вариант мне не подходил, потому что ещё утяжелял конструкцию, которая и так получилась тяжёлой. Затащить уже то что есть и поставить на трубу на высоте неудобно и тяжело, а ещё крышки нет. Посему решил делать дымник из двух частей. Одна часть — основание, крепящееся к трубе, вторая — непосредственно колпак-крышка. Со вторым вариантом сложность была в изгибе листа и приварке его к ножкам. Тонкий металл мой сварочник прожжёт, а допустимый опять добавит вес. Можно было клепальником приклепать, но клепальника пока нет. Забегая вперёд, согнуть лист и приварить его к держащей рамке договорился на работе. Рамку, держащую лист, сварил сам из квадратного прутка, хотелось как-то облагородить дымник. Помня, что в жёлто-коричневом магазине кованые элементы продавали всякие, поехал туда. Но почему-то полки с данным товаром были пусты. Во всех филиалах нашего города то что осталось годилось скорее для кладбищенских оградок. Полез на маркетплейсы, кованые элементы продавались, сроки поставки были далёкие, быстро могли привезти только колечки. Выписал кольца, хоть так улучшить эстетику.

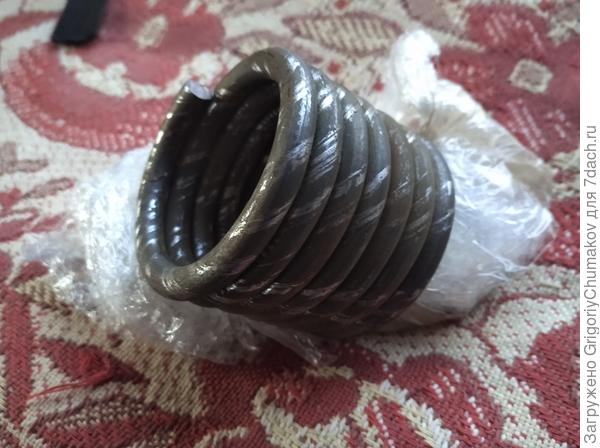

Колечки для сварных работ
В итоге к моей рамке приварили согнутый лист и покрасили порошком на работе.

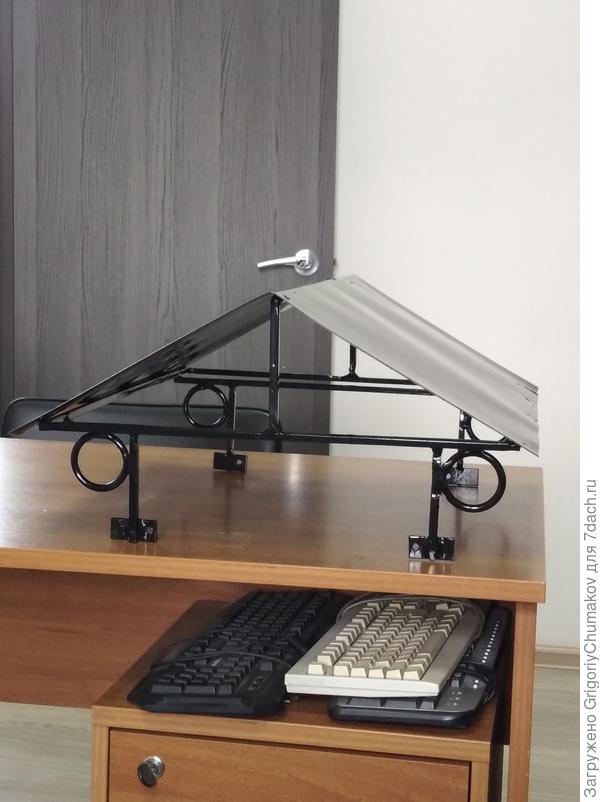

Колпак
Основание покрасил сам с баллончика на даче.
Основание до покраски

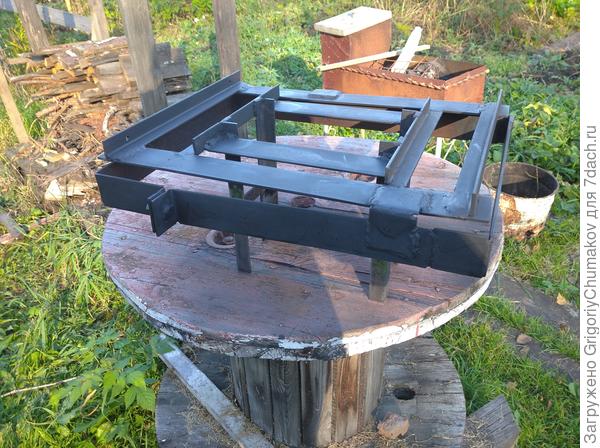

После выкраса с баллончика
Не люблю просить, мог бы сделать всё сам, сделал бы всё. В итоге слазил раза четыре на крышу, основание не сразу захотело вставать на место. Слез, подогнул молотком, залез, воткнул. Слез за колпаком, поднялся и легко его прикрутил. Осталось дождаться весны и посмотреть, как переживёт колпак ветры. Вьюшка теперь открывается легко, мне очень нравится.

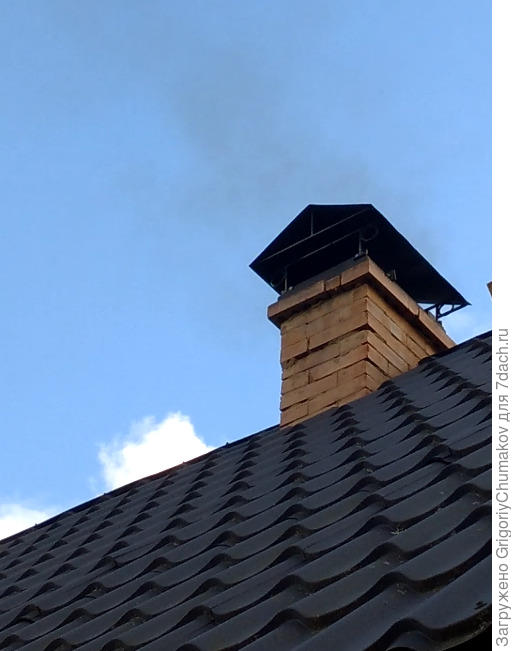

Колпак на трубе
На перспективу
Строю новый уличный туалет, и мне очень мешает мой временно-постоянный дровяник. Придётся его демонтировать. Перенести конструкцию сил не хватит. Появилась идея — а что, если наварить небольших параллелепипедов, на крышу которых прикрутить профлист? Получатся такие мини мобильные дровяники. В случае корректировки ландшафта — выбросил дрова, перенёс дровяник, сложил на новом месте. Пока это только идея.А какие у вас были сварочные работы? Мангалы не предлагать!!! 😉 До новых встреч, друзья!
