Когда мы только начали строить дом, сразу решили, что к нему будет подведен водопровод. Чтобы не тянуть две линии от центральной трубы и не копать две канавы через дорогу, решили скинуться с соседями и на первом этапе выкопать общую канаву.Трактор капает канаву для водопровода к нашим двум участкам.
Трактор капает канаву для водопровода к нашим двум участкам

В колодце произведено подключение двух труб к центральному водопроводу.
В колодце произведено подключение двух труб к центральному водопроводу



Общая канава пролегла по территории соседей. Две трубы выведены наружу.
Общая канава пролегла по территории соседей. Две трубы выведены наружу.

Канаву засыпали. На этом первый этап был закончен. А тянуть дальше к нашему дому продолжили в мае 2014 г.

Эту канаву копали вручную таджики.
Эту канаву копали вручную таджики

В октябре 2016 г. муж решил немного отреставрировать сарай.

Решил сделать двухскатную крышу.
Решил сделать двухскатную крышу

Новая крыша.
Новая крыша

А потом покрасил сарай в такой цвет. Я в шоке! Муж гордится!
А потом покрасил сарай в такой цвет. Я в шоке! Муж гордится!

А красная краска всё не кончается и не кончается...))
А красная краска всё не кончается и не кончается...)) Здесь видно место входа водопровода в дом

Далее муж придумал, как будет утепляться трубопровод, чтобы на зиму нам не надо было отключать воду.
Далее муж придумал, как будет утепляться трубопровод, чтобы на зиму нам не надо было отключать воду

Соорудил вот такой короб.Соорудил вот такой короб

Внутри короб обшит пенополистиролом. А чтобы и зимой было тепло, приделаны кусочки "теплого пола".
Внутри короб обшит пенополистиролом. А чтобы и зимой было тепло, приделаны кусочки «теплого пола»

Управление температурой "теплого пола", который под домом в коробе, осуществляется из санузла с помощью такого переключателя.
Управление температурой «теплого пола», который под домом в коробе, осуществляется из санузла с помощью такого переключателя

Здесь же стоит термометр, который показывает t внизу в коробе и в наверху в санузле (13° - это еще не включены конвекторы).
Здесь же стоит термометр, который показывает t внизу в коробе и в наверху в санузле (13°С — это еще не включены конвекторы)

Санузел.
Санузел

Душевая кабинка.
Душевая кабинка

Разводка труб. К раковине на кухне и в санузле, к душевой кабинке.
Разводка труб. К раковине на кухне и в санузле, к душевой кабинке

Бойлер.
Бойлер

Манометр для измерения давления воды в трубопроводе.
Манометр для измерения давления воды в трубопроводе

Я уже показывала, какая грязюка у нас бывает после дождей. Поэтому решили проложить дренаж хотя бы вокруг дома.

Завезен песок и щебень.
Завезен песок и щебень

Наняли двоих рабочих (украинцы), которые всё очень качественно нам сделали.
Наняли двоих рабочих (украинцы), которые всё очень качественно нам сделали

Аккуратно прорыли канавы между кустами смородины и клумбами.
Аккуратно прорыли канавы между кустами смородины и клумбами

Геотекстиль и дренажные трубы.
Геотекстиль и дренажные трубы

Геотекстиль уложен. Насыпан слой песка.
Геотекстиль уложен. Насыпан слой песка

Уложены дренажные трубы и засыпаны песком и гравием. Можно делать небольшие изгибы в обход грядок, т.к. трубы нынче гибкие.
Уложены дренажные трубы и засыпаны песком и гравием. Можно делать небольшие изгибы в обход грядок, т. к. трубы нынче гибкие

Перпендикулярная труба соединяется с водоотводящей специальным тройником.
Перпендикулярная труба соединяется с водоотводящей специальным тройником. Выход трубы — в канаву за забором

Все засыпается песком заподлицо.
Все засыпается песком заподлицо

Вот такие мелиоративные работы были проведены.
Вот такие мелиоративные работы были проведены

А теперь у нас под домом такая красота! Но "будет еще красивее", когда муж покрасит сваи оставшейся красной краской!-)))
А теперь у нас под домом такая красота! Но «будет еще красивее», когда муж покрасит сваи оставшейся красной краской!-)))

В дальнейшем планируем зашить поддомовое пространство. А пока там нравится играть внукам.

Внуки переехали жить под дом. Даже чемоданы свои туда перетащили-))
Внуки переехали жить под дом. Даже чемоданы свои туда перетащили-))

Еще покажу как выросли туи Смарагд за 3 года. Ими я решила задекорировать красный сарай.

2018 г.
2018 г

Этой зимой.
Этой зимой

Липа 2015 г. Вид из окна через дорогу.
Липа 2015 г. Вид из окна через дорогу

Та же липа в 2020 г.
Та же липа в 2020 г

На этом заканчиваю повествование о нашем домике на сваях. Спасибо за внимание!

Запись размещена в разделах: , , , , ,
19 комментариев 10 спасибо за запись   в избранное 2700 просмотров
Поделиться ссылкой
Копировать ссылку
Автор записи:


Комментарии (19)
Всем воскресный привет! Искренне жалко, что повествование о «домике на сваях» — заканчивается. За период публикаций ваших постов, Татьяна, уже сформировалась потребность читать и читать описания, вышедшие из под вашего «пера». Может быть еще что-нибудь интересное опубликуете? Скажем, мемуары?
Олег, спасибо! Что-нибудь обязательно опубликую...
И может продолжу «сериал» про дом. Ведь в планах еще обшивка низа. Не могли бы Вы помочь, как это сделать, чтобы всё проветривалось? Чтобы не дырявить плитку и сваи…
Добрый день Татьяна! За прошедшие недели знакомства с достижениями вашего супруга я убедился в его технической креативности и мне даже как-то неудобно что-либо советовать вам в области техники. Однако пусть это рассматривается не как совет, а отстраненная информация о материале, о существовании которого быть может вы еще не знаете.
Российское отделение немецкой компании KNAUF в городе Красногорск выпускает «Аква-панель». Она создана для использования в помещениях с повышенной влажностью. Учтите, что есть два варианта — для внутренних и наружных работ. Раньше выпускалась салатового цвета (как ваша дача), сейчас стали эти панели серого цвета. Квадратный метр стоит около 650 рублей. Параметры — 1200 х 9000 х 12,5 мм. Для крепления таких панелей имеет смысл сделать «решетку», которая будет укреплена на сваях. Таким образом, не понадобиться «дырявить»
пол в доме.
Олег, спасибо большое! Дело в том, что я сама сначала хочу разобраться в технологии. Хочу, чтобы была решетка, а с одной (или с двух) сторон решетчатая панель отъезжала бы в сторону, как в купе. Кирилл долго раскачивается, а когда я почти год «капаю на мозги», он созревает и выдает эту идею за свою, а я только нахваливаю, какой молодец, как хорошо придумал. В результате оба довольны. Думаю, на аква-панель он не согласится, она же сплошная, а он хочет, чтобы под домом воздух гулял.
Примерно вот такая решетка. Нижний брус можно просто положить на плитку? А верхний крепить к швеллеру?
Примерно вот такая решетка. Нижний брус можно просто положить на плитку? А верхний крепить к швеллеру?
Вот это номер!!! Я вас совсем не правильно понял. Под термином НИЗ я для себя расшифровал как ДНО. И предложил АКВА-панель именно для облицовки ДНА. Разумеется, аквапанель совсем не годна для ограждения цокольного пространства. В таком случае чисто зрительно нижнее ограждение должно стилистически повторять авангардные черты лестничного марша.
Олег, это я неправильно выразилась. Как-то неудобно звучит — поддомовое пространство Дно Кирилл уже утеплил плитами пенополистирола (такими как в коробе для водопровода). А АКВА-панелями было бы лучше?
«ограждение должно стилистически повторять авангардные черты лестничного марша» — это мысль! Я себе представила так: полосы-вставки из поликарбоната, как на лестнице. Попыталась частично изобразить в фотошопе ↓

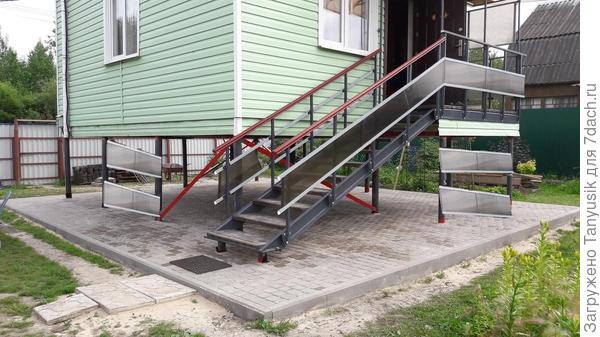

Это только идея. Конечно, полосы должны быть параллельно земле, а растояния между ними поменьше.
Это только идея. Конечно, полосы должны быть параллельно земле, а растояния между ними поменьше.
Хорошая идея, только поликарбонат здесь нужен не сотовый, а специальный (монолитный), и толщиной 8-10 мм.
Такой для заборов используют?
Если средства позволяют. Используют для навесов, козырьков, служит очень долго и выглядит достойно.
Добрый вечер Татьяна! АКВА-панель — это только ГИДРОизоляция, а пенополистирол — + теплоизоляция. Так как мышки-норушки предпочитают пенополистирол, то надо подумать, чтобы новое проектируемое ограждение не обеспечила им прямой доступ к теплоизоляции.
Лучший вариант по ограждению — обратиться к нашему замечательному многоопытному архитектору, который плодотворно сотрудничает на нашем сайте со многими дачниками. Я бы вам посоветовал обратиться к нему за рекомендациями по графическому выполнению цокольному ограждению. Много десятков, а может уже и за сотню наших дачников обрели уютный и сбалансированный дом и участок благодаря творческому перу уважаемого Виктора Григорьевича.
Олег, спасибо за рекомендацию.
Посмотрите, Татьяна, самый последний фотоснимок комментариев на
7dach.ru/AndreyElkin/rekonstrukciya-staroy-dachi-224468.html#comment1313171
Там дом выполнен в той же авангардной стилистике, что и ваша лестница.
Татьяна, вы уже решили как будете зашивать пространство между землей и полом дома?
И еще вопрос почему вы решили под домом полностью все выложить плиткой?
У меня дом тоже на сваях, хочу закрыть пространство где сваи, и одновременно сделать подобие отмостки.
Ира, все полностью решили выложить плиткой, чтобы там грязи не было. Там сейчас хранятся всякие «деревяшки». Чтобы они в земле не пачкались.
Как будем обшивать, еще не решили. Но мне видится так: приварить к сваям продольные направляющие, а между ними закрепить поликарбонат, как на крыльце. Только между полосами сделать поменьше промежутки, чтобы не просматривалось поддомовое пространство. Еще мне хочется сделать с разных сторон откатывающиеся двери (как в купе). Только как это сделать технически, я не знаю.
Вот ее внешний вид
Вот ее внешний вид
Олег, обещанные мемуары: Корни
Татьяна, очень интересно. Понравилось устройство ввода воды в дом, а именно система обогрева, обшили бы короб ещё изнутри фольгированным пенофолом, вообще сократили бы теплопотери. И как показала себя на практике дренажная система?
Александр, спасибо за совет. Я передам мужу.
Дренажная система работает замечательно! Участок территории, где она проложена, теперь сухой. Иногда наблюдаем, как вода бежит из трубы в канаву. Только боимся, что трубы когда-нибудь забьются, заилятся. И что тогда? Вскрывать всю систему?
Таня, даже не знаю, я эту систему «вживую»увидел только на твоих фото… У нас как то не практикуется.
