Мысли и желание сделать что-нибудь подобное своими руками зрели давно, читал статьи, набирался ума, смотрел ролики, параллельно начал изготавливать приспособление-станок для изготовления узоров, так называемых «валют».

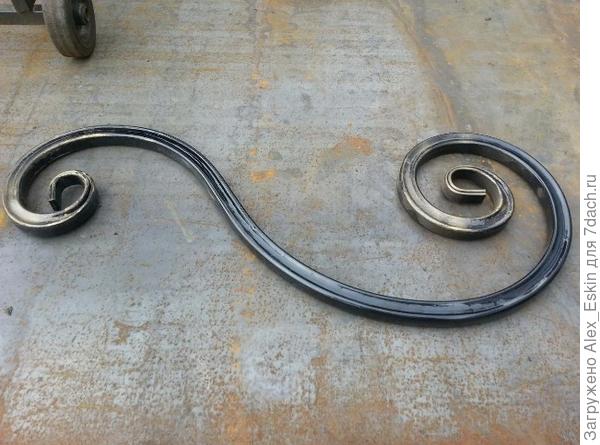

Фото из интернета, для понимания
Использовал:
Материалы и инструменты
- Уголок металлический 40х40
- Сталь листовая толщиной 5 мм
- Старые подшипники
- Труба диаметром 50 мм для изготовления букс подшипников
- УШМ 125/900
- Круги для УШМ разные, отрезные, обдирочные, лепестковые
Ну, и главный инструмент, конечно же — сварочный инвертор.
Изготовление

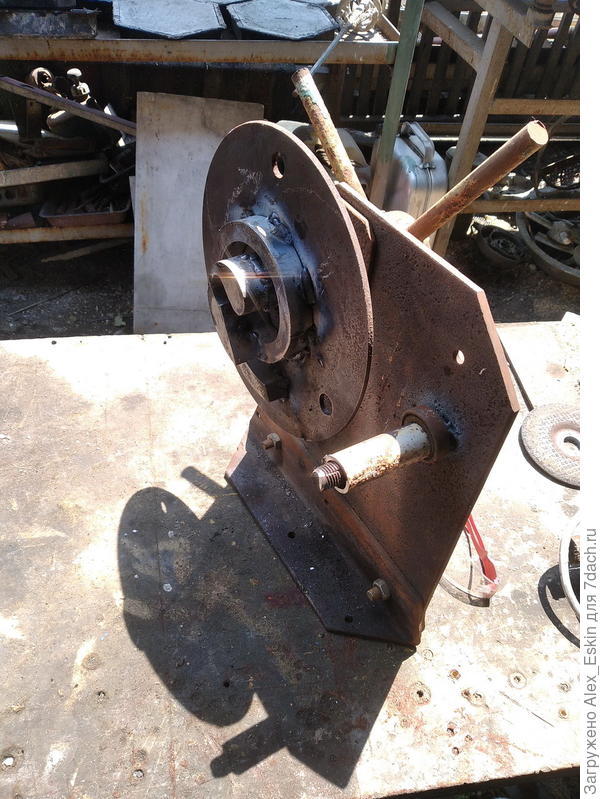

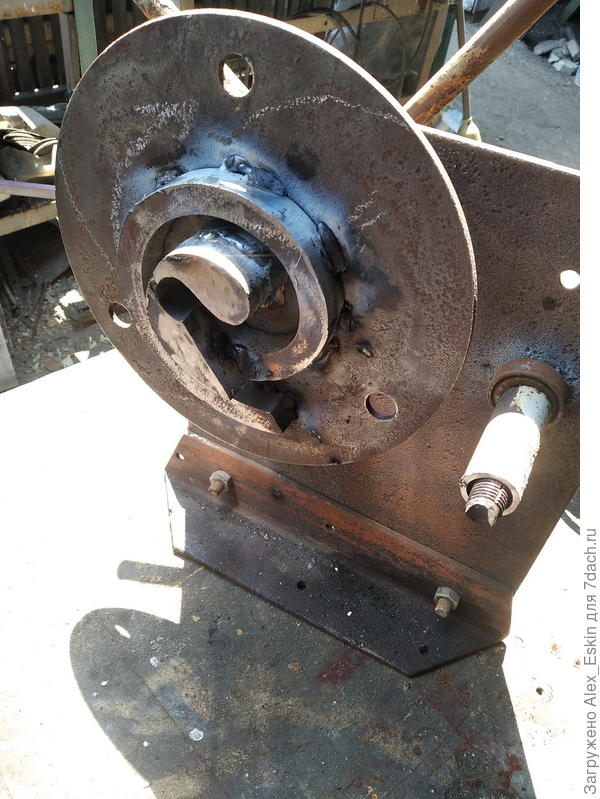

Основной элемент, «улитку», пришлось заказать на местном рудоремонтном заводе, там есть плазморез и возможность изготовления по чертежу. Делали долго, всё тянули резину, в итоге изготовили с небольшими отступлениями от чертежа, что в дальнейшем сказалось на качестве завитка.Собранный станочек выглядит так:

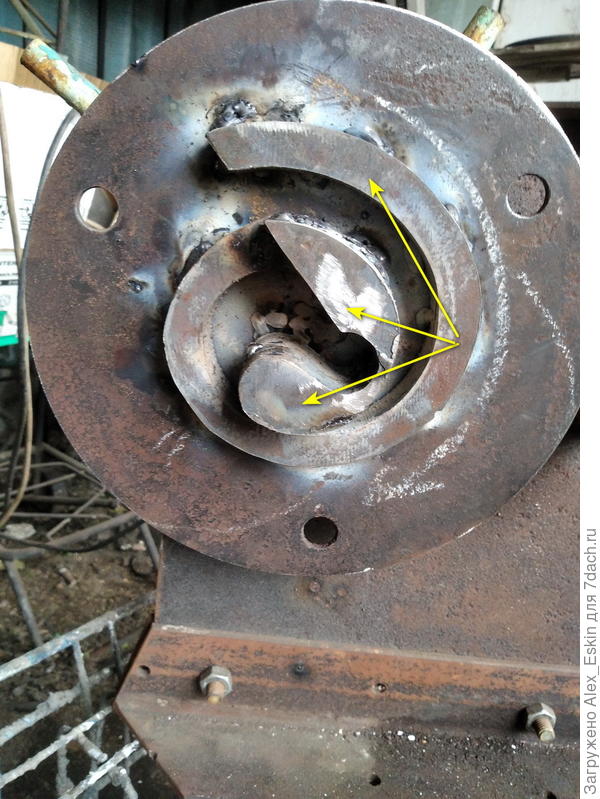

Та самая улитка
Прикупил профильной трубы 10х10 мм, кругляка 8 мм, начал осваивать изготовление «валют». Вот тут и сказались неточности в изготовлении улитки: начало завитка никак не получалось сделать как на картинках. Но приспособился, оставил пока как есть. В процессе пришлось внести изменения в конструкцию, добавил подшипник для упора заготовки, использовал старый подшипник от ступицы автомобиля.

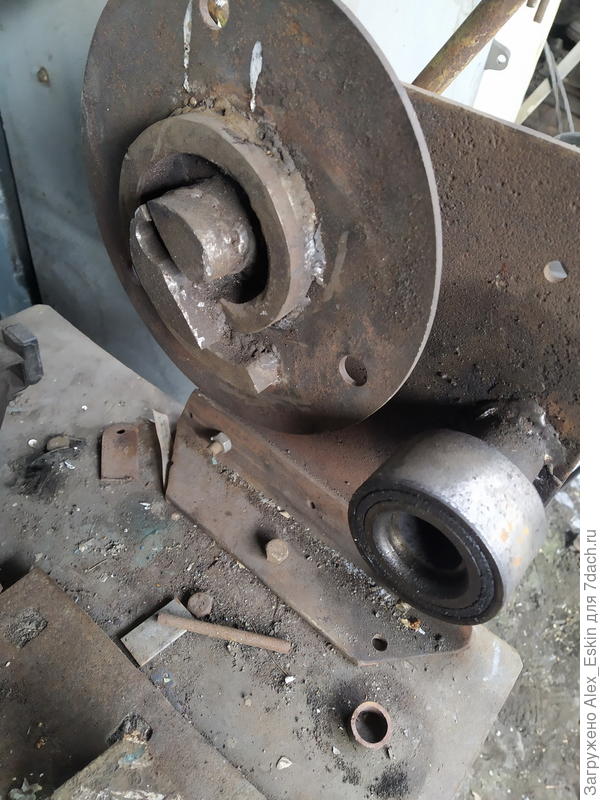

Добавил подшипник
Попутно пришлось изготовить пару приспособлений для изготовления колец из кругляка, в ход пошли обрезки старой трубы, старые подшипники.

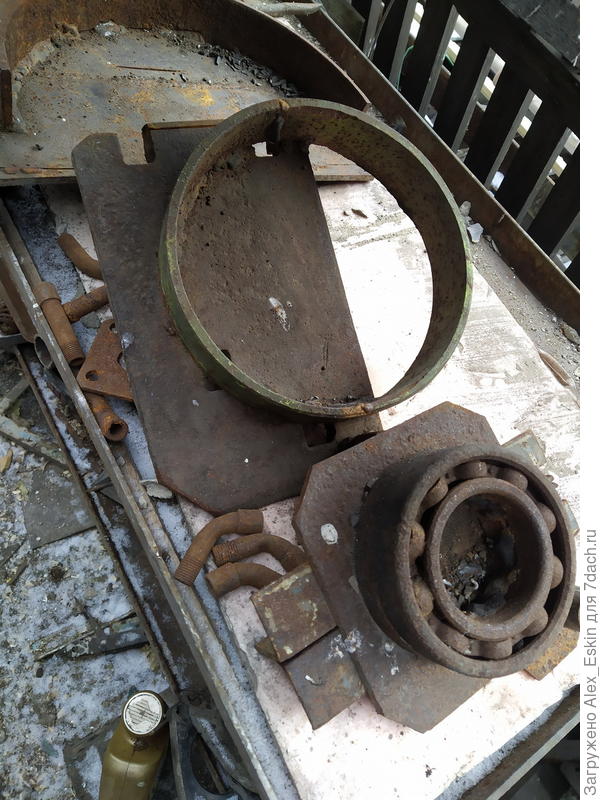

«Гнутики» для колец
Когда показал первые образцы узоров ОТК в лице, конечно же, Танюшки, тут же последовал заказ на изготовление столика. Глаза боятся, руки делают. Распаковал свежеприобретённый инверторный полуавтомат (взял простенький, Ресанта Саипа 160), зарядил порошковой проволокой, решил сначала потренироваться на чём-нибудь другом. Одолжил у соседа профилегиб, из профтрубы 15х15 сделал заготовки-дуги, заготовил колец из кругляка, в итоге сварил вот такую арку для петуний.

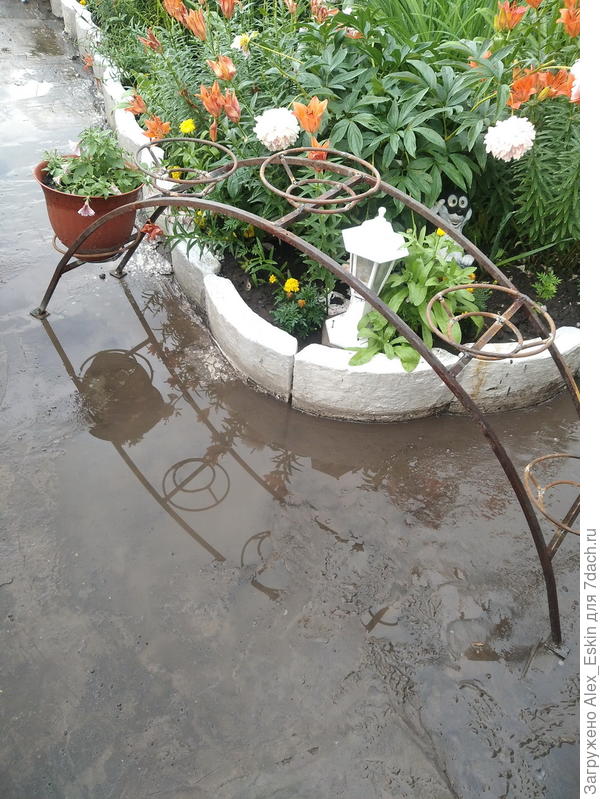

Заготовка на предварительном одобрении
ОТК дало добро, шлифанул швы, покрасил, установил на место.

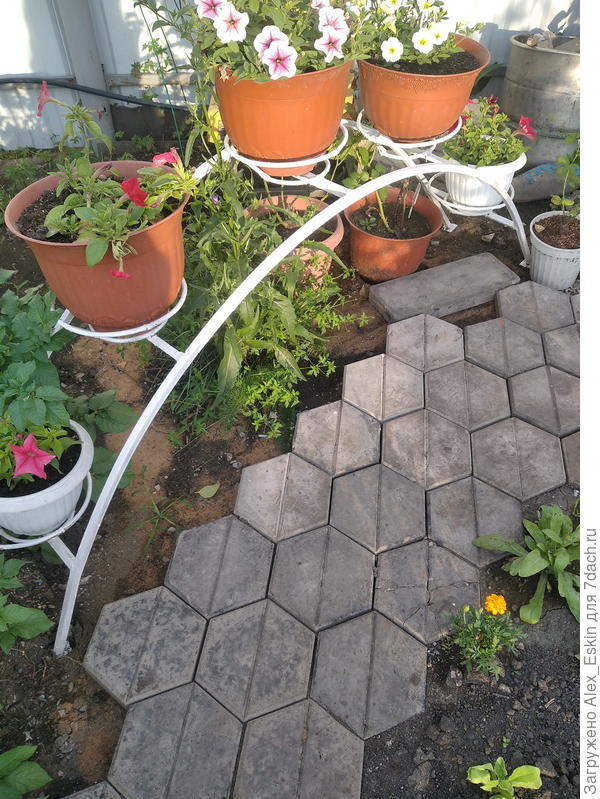

Арка для петуний
Профтруба осталась, профилегиб у меня, сварил козырёк для крыльца.

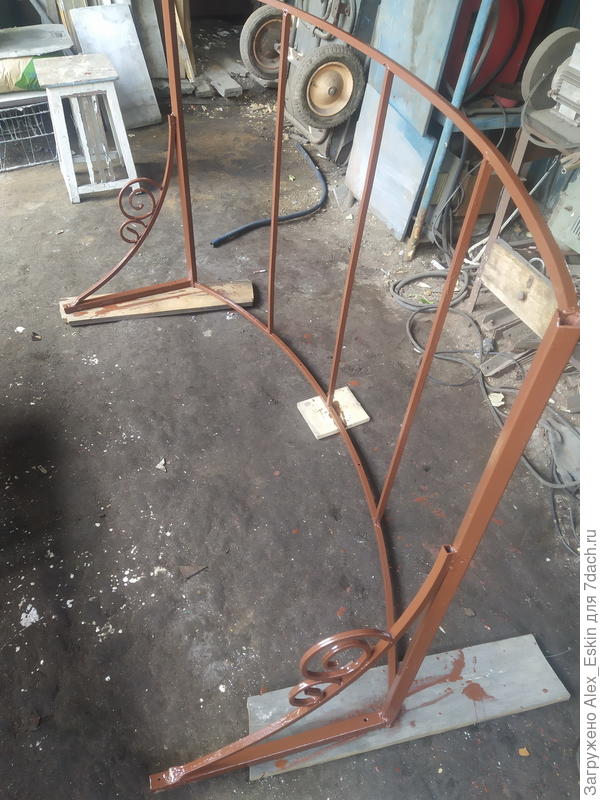

Козырёк
Ну, и приступил к основному — собрал заготовку для столика.

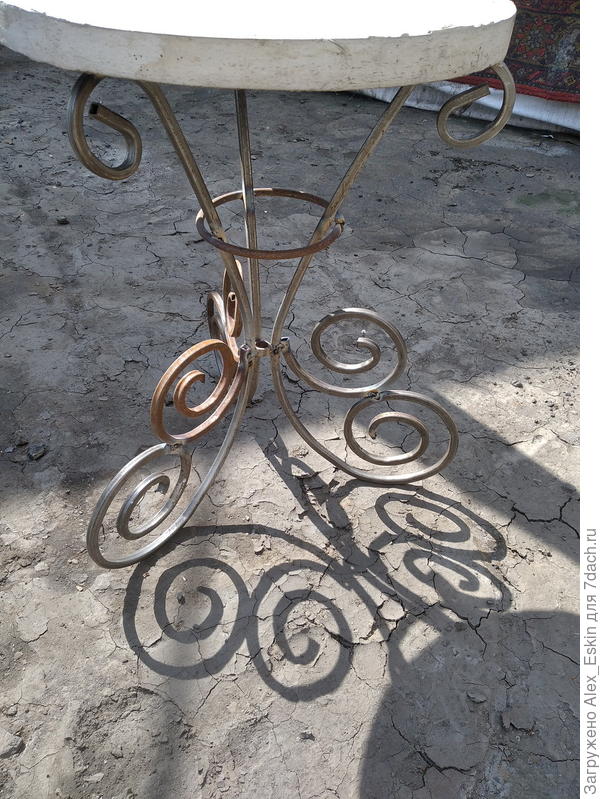

Заготовка для столика
Столешницей послужил круг, вырезанный из столешницы для кухни, сын вырезал под мойку, по моей просьбе привёз этот круг из Иркутска. ОТК осмотрело, утвердило; зачищаю швы, покраска, сборка.
Сразу и место нашлось
Танюшка рада, всем нравится. Ну, а я сейчас, пока зимних хлопот мало, на дворе относительно тепло, делаю приспособление-станочек для изготовления «корзинок-фонариков» из круглого металла.

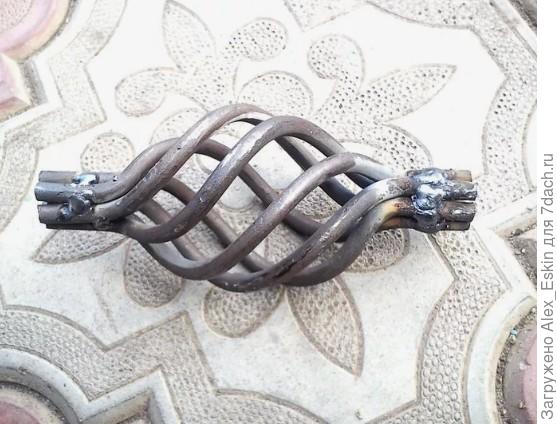

Фото из интернета, для наглядности
Будут первые образцы, дополню. Ну, а пока всем здоровья и удач!
