При сборке системы водоснабжения участка встал вопрос о установке гидроаккумулятора. Просто так на участке под открытым небом его не оставишь — дождь, грязь, да и не очень-то красиво было бы. Рассматривал разные варианты, но остановился на мельнице. На мой взгляд, довольно удачно вписывалась бы в участок — была бы и элементом декора, и в нижнюю часть можно было установить гидроаккумулятор. После семейного совета и занялся ее изготовлением.

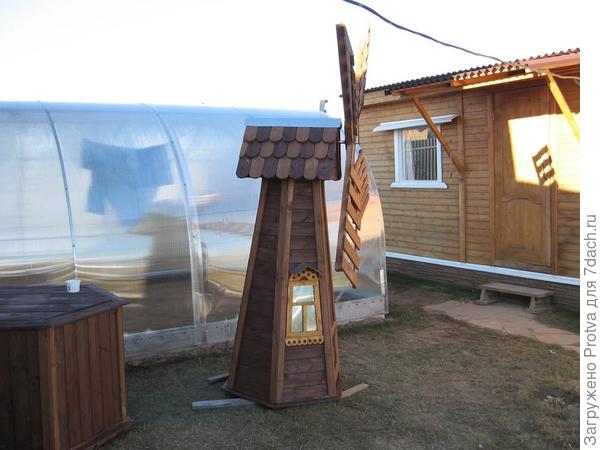

Готовая мельница
Готовая мельница

Инструмент, которым пользовался в работе:

  • молоток
  • шуруповерт
  • дрель
  • сверло D4 мм
  • перовое сверло D16-20 мм
  • эл.лобзик
  • эл.рубанок
  • сварочный аппарат
  • циркулярная пила

Расходные материалы:

  • доска вагонка
  • брусок 50х50
  • брусок 60х50
  • брусок 40х40
  • доска 25х150
  • саморезы разной длины
  • гвозди финишные длиной 40 мм
  • гвозди оцинкованные длиной 50 мм
  • маленькие декоративные петли — 2 шт.
  • самодельные металлические уголки — 12 шт.
  • б/у стойка от машины (амортизатор)
  • полоса оцинковки
  • антисептик Pinotex
  • кисти

Ads by

Процесс изготовления:

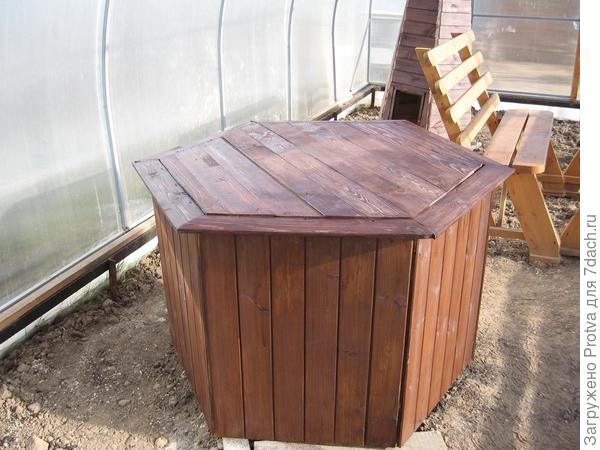

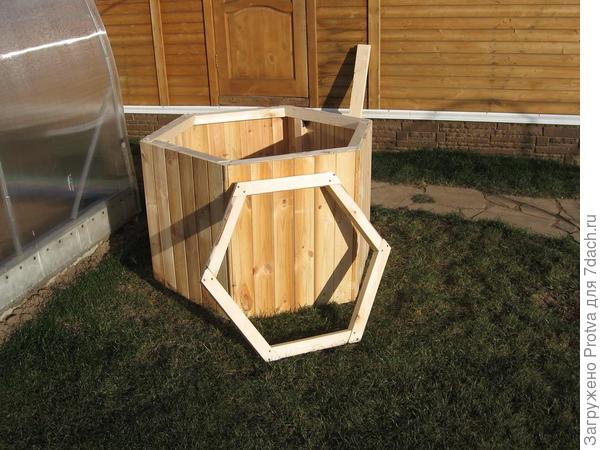

Первым делом изготовил нижнюю часть. Рядом стоит шестигранник - это нижняя деталь средней части мельницы.
Первым делом изготовил нижнюю часть. Рядом стоит шестигранник — это нижняя деталь средней части мельницы.

Все детали и части мельницы покрасил акватексом, как потом оказалось это очень плохой антисепник. В последствии пришлось перекрашивать политексом.
Все детали и части мельницы покрасил акватексом, как потом оказалось, это очень плохой антисептик. Впоследствии пришлось перекрашивать Pinotex'ом.

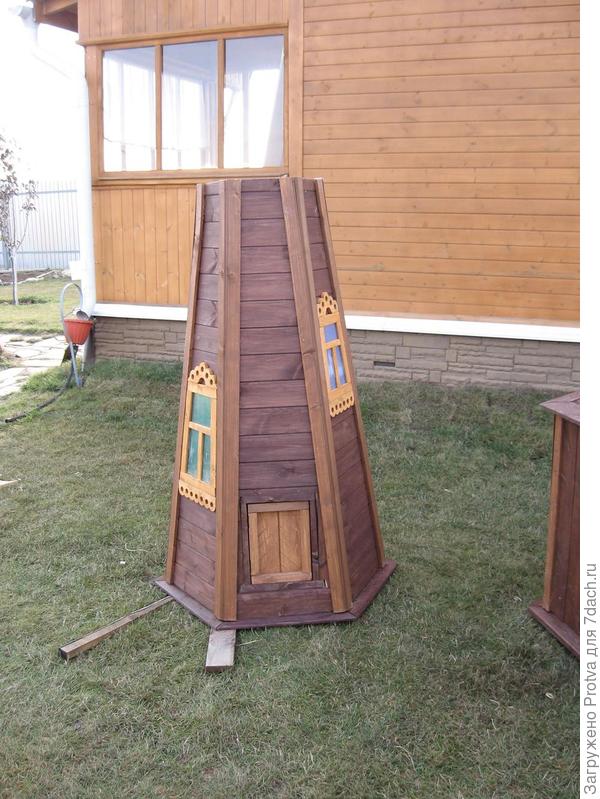

Собрана средняя часть мельницы. Каркасы всех частей сделаны из бруска, а обшито вагонкой.
Собрана средняя часть мельницы. Каркасы всех частей сделаны из бруска, а обшито вагонкой.

Сделал каркас крыши
Сделал каркас крыши

Поскольку вала с подшипниками для лопастей не нашел, то использовал старый амортизатор от машины, чуть переделав его. Крутится не немного туговато, но это даже хорошо, т.к. не крутится постоянно от слабого ветерка, а лишь при более-менее сильном ветре.
Поскольку вала с подшипниками для лопастей не нашел, то использовал старый амортизатор от машины, чуть переделав его. Крутится немного туговато, но это даже хорошо, т.к. не крутится постоянно от слабого ветерка, а лишь при более-менее сильном ветре.

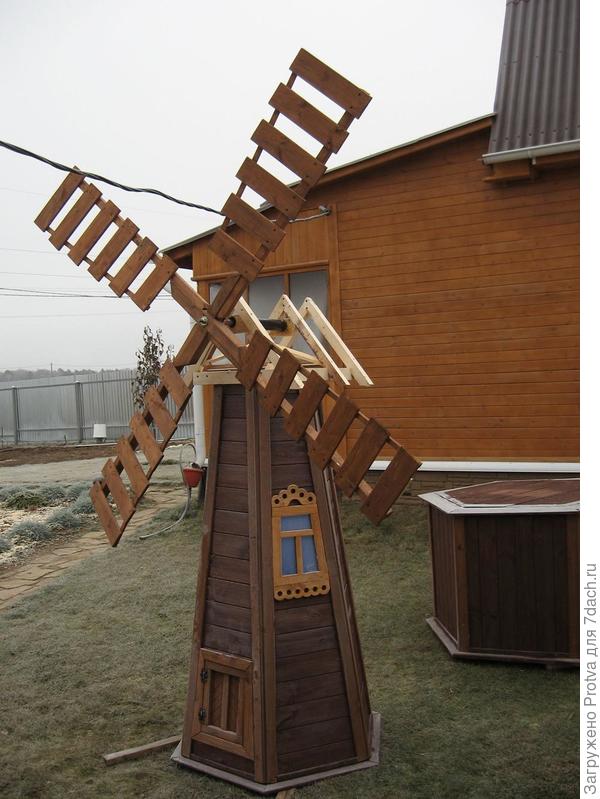

Крыша готова.
Крыша готова.

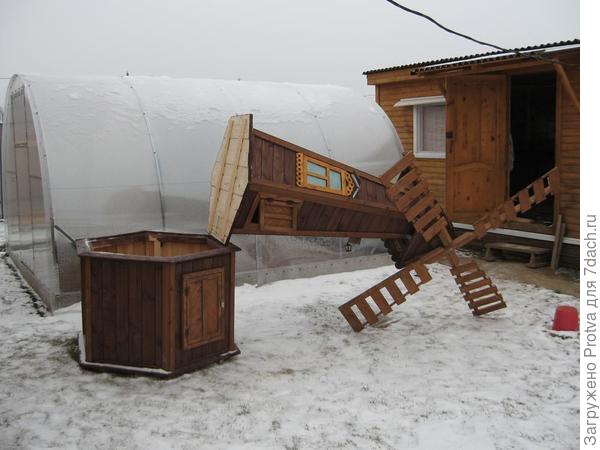

Делал соединение средней части и нижней на петлях, для удобства доступа к внутренностям. Но в этом году во время одного из ураганов, ветром свалило эту среднюю часть. Пришлось закрепить ее намертво, а одну из сторон нижнего барабана сделать съемной.
Делал соединение средней части и нижней на петлях, для удобства доступа к внутренностям. Но в этом году, во время одного из ураганов, ветром свалило эту среднюю часть. Пришлось закрепить ее намертво, а одну из сторон нижнего барабана сделать съемной.

И напоследок небольшое видео:

Это может быть полезным:

Запись размещена в разделах: , своими руками, , , ,
8 комментариев 25 спасибо за запись 1 в избранном 5337 просмотров
Поделиться ссылкой
Копировать ссылку
Автор записи:
Добавили запись в избранное
Protva Александр




Комментарии (8)
Боже, и окошечки, и дверки, и лопасти — красиво-то как! Александр, замечательную мельницу вы сотворили, я бы от такой сама не отказалась. Вот, покажу супругу ваш мастер-класс, может, и он что-то навытворяет мне. Спасибо за идею.
Спасибо за оценку. Надумаете строить и если возникнут вопросы — пишите, постараюсь помочь.
Александр, чудесная мельница!!!
И уголок получился отличный! Мостик, телега, заборчики с цветничком! Всё очень уютно, красиво, необычно
Руки, конечно, золотые… Но тут и голова не подкачала. Хочется «украсть» все ваши идеи… А вы «строите» все по месту, или по эскизам, чертежам? Если не секрет — кто вы по профессии?
Большущий плюс.
Нина, кем я только не был… И механиком, и слесарем и на вычислительной технике когда-то работал и т.д. А сейчас уже давно на пенсии, но не работаю с конца 12 года. В 2013 взяли землю, иначе можно сума сойти от безделья. Да и урожай для пенсионеров не лишний.
Самоделки все делаю по месту, а идеи беру из интернета.

Начало дачной жизни
Начало дачной жизни
А как вы поняли, что Акватекс оказался плохим антисептиком?
Не прошел испытания временем. И у нас и у всех соседей через 2 года доски, деревянные стены начали чернеть местами, а через 3 года была черной довольно большая площадь. У соседей, которые использовали акватекс экстра, с лаком, через 2 года стены начали шелушиться. Мы в частности и из-за этого и закрыли все сайдингом.
