Это сказ про то, как три брата из Германии дом под землей построили.

Мы с братьями всегда хотели что-нибудь построить. Дом на дереве построили. Лет 6 назад пробовали копать подземный ход, получилась большая нора. Опыт какой-то поднабрался. Теперь решили выкопать рядом с домом большую пещеру, в которой можно было бы прожить пару недель. Копать начали в феврале — год назад. Когда начали копать, мы еще не представляли, как это подземное жилище будет выглядеть. Будет это подземный бункер или нора, как у хоббита.

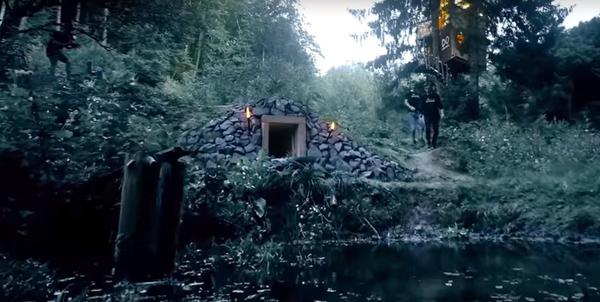

Вход в тоннель обложили камнями
Вход в тоннель обложили камнями

Надо было просто начать, сделать первый шаг. А если возникнут какие-то проблемы, решим их в процессе постройки. Тут выпал снег и земля чуток замерзла. Копать начали вместе с друзьями, чтобы как-то развлечь их.

Копать под снегом стало сложно
Копать под снегом стало сложно

По начальному плану мы хотели сделать узкий тоннель, в конце которого будет большая подземная комната. Через пару недель стало еще холоднее, и мы уже стерли руки до волдырей. Арендовали мелкий экскаватор. экскаватором копать стало полегче как-то.

Мини экскаватор нам в помощь
Мини-экскаватор нам в помощь

Тут нас отвлекли другиедела. И только через пять месяцев вернулись к проекту обитаемой пещеры. За это время наша яма слегка осыпалась по краям, опять понадобился экскаватор.

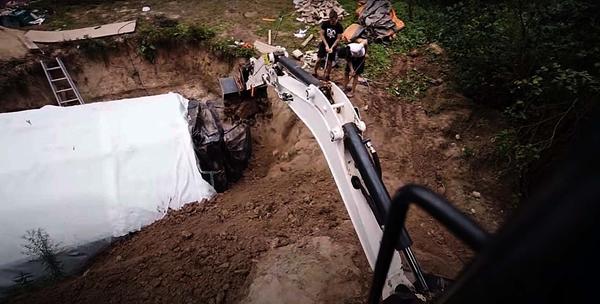

Экскаватор копает быстро
Экскаватор копает быстро

Туннель был узковат для экскаватора и копали его вручную.

Глубокий ров под тоннель, который будет вести в пещеру
Глубокий ров под тоннель, который будет вести в пещеру

Стены пещеры будут выложены деревянным брусом, как дом из бруса — только под землей. Брус обошелся нам очень недорого, повезло.

Привезли брус для стен
Привезли брус для стен

Начали строить с укладки гидроизоляции. Брус крепили между собой длинными шурупами. Сначала обложили бревнами тоннель.

Сначала уложили в ров гидроизоляцию
Сначала уложили в ров гидроизоляцию

На бревна уложили защитную пленку, край пленки приклеили.

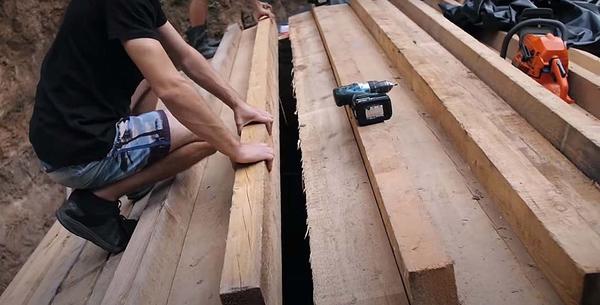

Стены и крыша тоннеля сделаны из бруса
Стены и крыша тоннеля сделаны из бруса

Сверху уложена пленка - край пленки приклеен
Сверху уложена пленка — край пленки приклеен

Тоннель получился узким и низким, но это не помешает нам пустить по нему маленький поезд.

По туннелю можно пройти, но пригнувшись
По туннелю можно пройти, но пригнувшись


Самодельное метро

Ads by




Железная дорога по туннелю ведет в пещеру
Железная дорога по тоннелю ведет в пещеру

Чтобы было удобно передвигаться по тоннелю к большой пещере, мы проложили линию метро. Пока по этой линии будет ездить одна вагонетка, ее сделали из старой ванны. Отрезали болгаркой от нее верх (ванна целиком не входила по ширине в тоннель).
К ванне снизу приварили два обрезка квадратного профиля, а уже к ним приварили четыре модифицированных мебельных ролика.

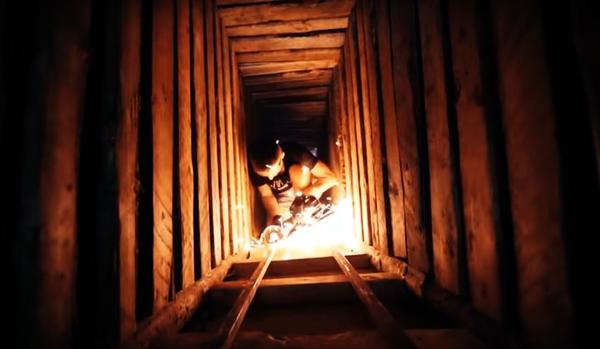

Привариваем колеса к ванне
Привариваем колеса к ванне

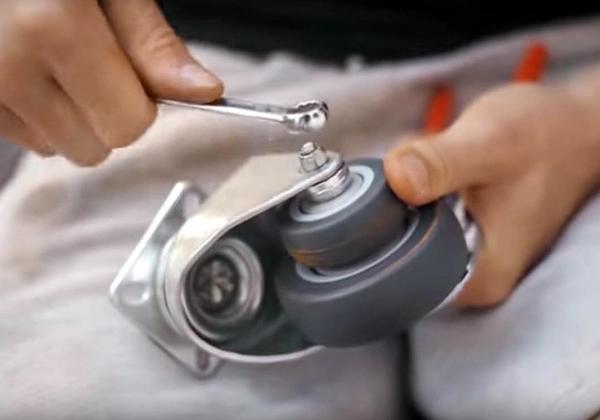

В каждый ролик вставлено второе колесико меньшего диаметра. Такая «ступенька» не даст маленькому колесу соскочить с рельса.

Колесо для вагонетки
Колесо для вагонетки

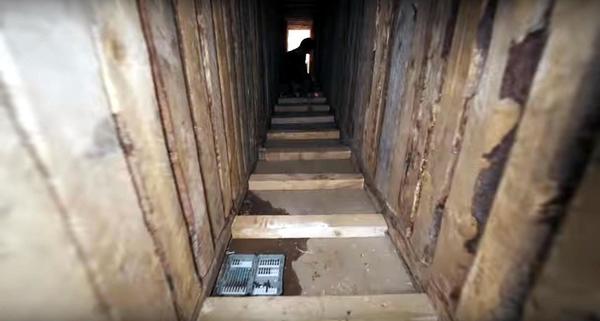

От прошлого проекта у нас остался изрядный запас квадратного 25-го профиля. Из него и будут сделаны рельсы для нашего самодельного метро. Начали с укладки шпал в тоннеле.

Укладываем шпалы из бруса
Укладываем шпалы из бруса

Шпалы нарезаны из обычного бруса и саморезами закреплены к полу и стенам. На шпалы уложен квадратный профиль, который шурупами прикручен к шпалам.

Подгонка рельса по длине
Подгонка рельса по длине

Засыпаем гравий и самодельная подземная железная дорога готова. Но любой подземке нужно освещение.

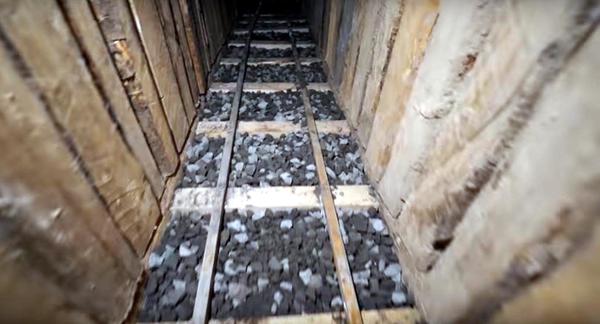

Засыпали гравий
Засыпали гравий

На всю длину тоннеля проложили светодиодную ленту. Одна лента проложена справа под шпалами, другая слева.

Над светодиодной лентой лежит декоративное стекло.
Над светодиодной лентой лежит декоративное стекло

Для прочей красивости заменили гравий на куски декоративного стекла.

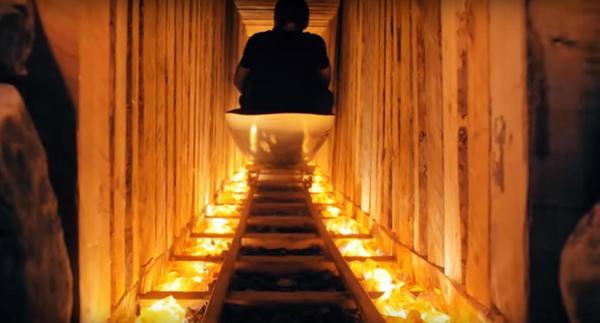

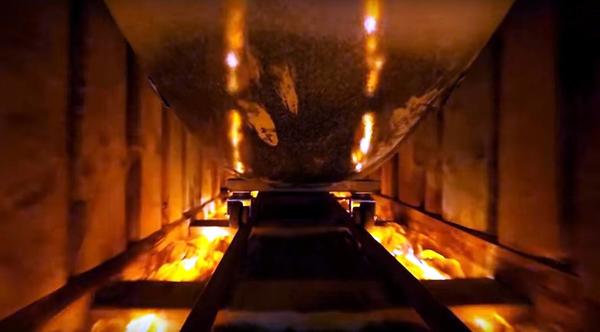

Пробный заезд на вагонетке
Пробный заезд на вагонетке

Большая комната — пещера

Большая комната-пещера обложена брусом также, как тоннель. В яму уложена гидроизоляционная пленка.

Стены пещеры сделаны из бруса
Стены пещеры сделаны из бруса

Стены сделаны из бруса. Брусья между собой соединены длинными саморезами. Крыша полукруглая, на крышу бункера уложили брус 50 на 100.

Начинаем стелить крышу
Начинаем стелить крышу

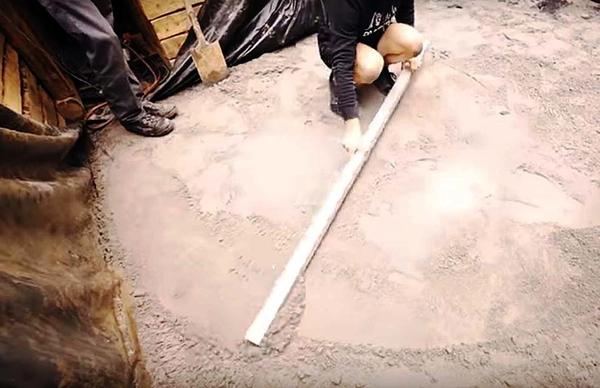

Пол под пленкой выровняли подсыпав песка.

Выравниваем пол
Выравниваем пол

На пол уложены листы ОСП, а на них линолеум.

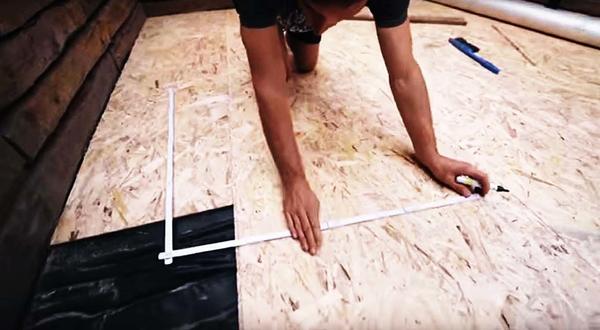

Укладываем плиты ОСП на пол
Укладываем плиты ОСП на пол

Пока не доделали крышу, затащили в пещеру самые объемные вещи.

Печ установлена на кирпичи
Печь установлена на кирпичи

Начали с установки печи. Старую металлическую печь спустили по брусьям в пещеру. Печь установили в углу на кирпичи.

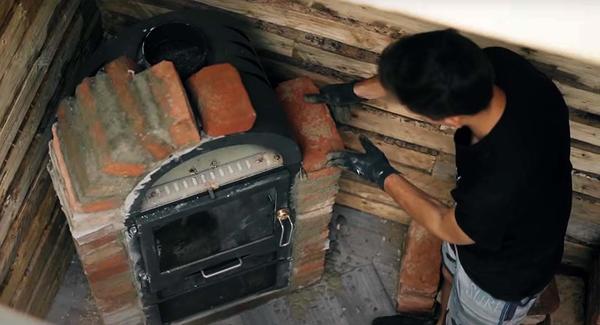

Печь  обложили кирпичами
Печь обложили кирпичами

Потом и всю печь обложили кирпичами. За печью приехал диван, большие часы и пианино для куража сволокли в пещеру.

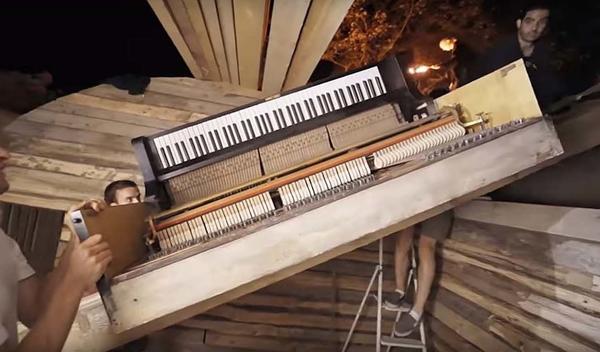

Без рояля в пещере будет скучно
Без рояля в пещере будет скучно

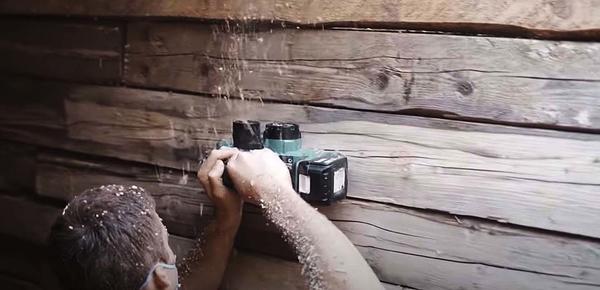

Слегка прошлись по стенам рубанком. Потом болгарочкой шлифанули стыки бревен. Стены заметно стали ровнее.

Обработка стен
Обработка стен

В процессе возведения стен нам показалось, что одной комнаты будет мало. Пристроили к стене маленькую, полукруглую комнатку. Её стены сделали, установив брусья вертикально. Там будет ванная комната.

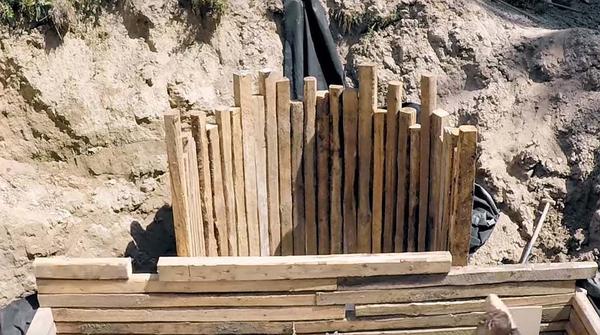

Пристраиваем ванную
Пристраиваем ванную

Стелим на крышу брусья.

Крупные вещи в пещеру затащили, можно закончить крышу
Крупные вещи в пещеру затащили, можно закончить крышу

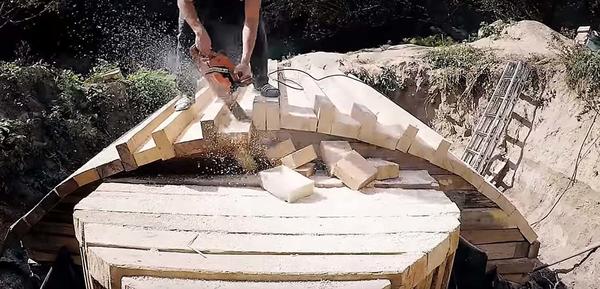

Отрезаем лишнее.

Брусья на крыше закреплены длинными саморезами
Брусья на крыше закреплены длинными саморезами

У любой приличной пещеры должен быть запасной выход. Для него вырезали в углу крыши квадратное отверстие. Второй его функцией будет вентиляция. Запасной выход будет вентиляционным отверстием. Воздух в пещеру будет поступать через тоннель, а выходить на верх через запасной выход.

Отверстие для запасного выхода
Отверстие в крыше для запасного выхода

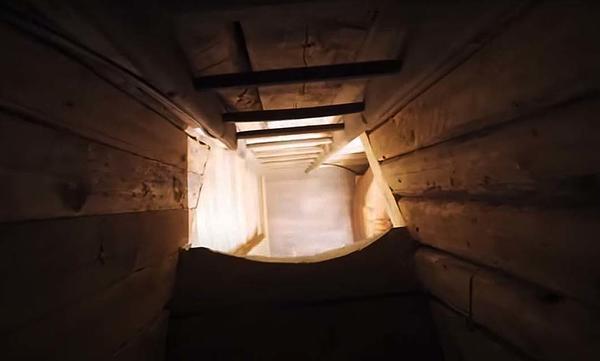

На поверхность ведет деревянная лестница.

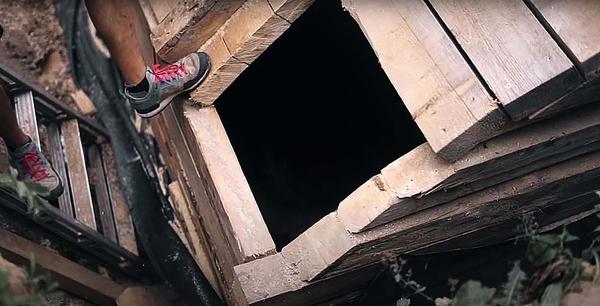

Запасной выход
Запасной выход

Закрыли наше строение гидроизолирующей пленкой. Закапываем дом.

Закапываем подземный дом
Закапываем подземный дом


Пещера готова. Что же у нас получилось?

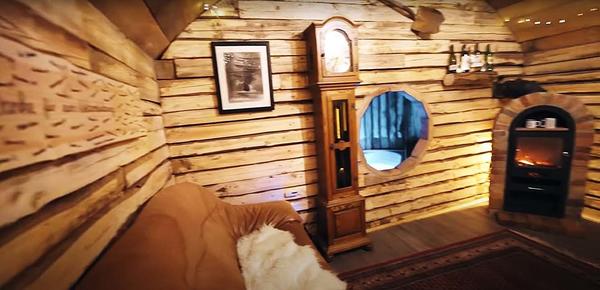

Подземную комнату обустроили
Подземную комнату обустроили

Печка хорошо обогревает помещение. На печке можно закипятить чайник или подогреть еду. Дымоход вывели на поверхность. По правилам ТБ установили датчики на СО2. Труба дымохода у выхода из печи обмотана металлической трубкой — нагревателем воды. Вход в ванную вырезали круглым, по периметру положили половинки кирпичей.

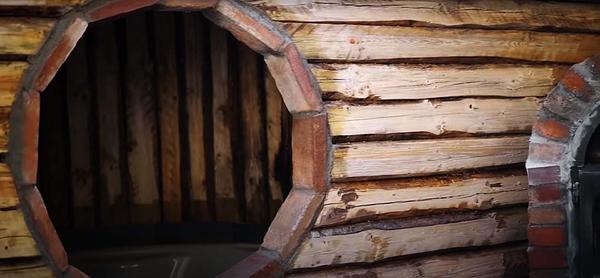

Вход в ванную комнату
Вход в ванную комнату

Теперь и душ можно принять. Факелы будут заменены электрическими лампочками.

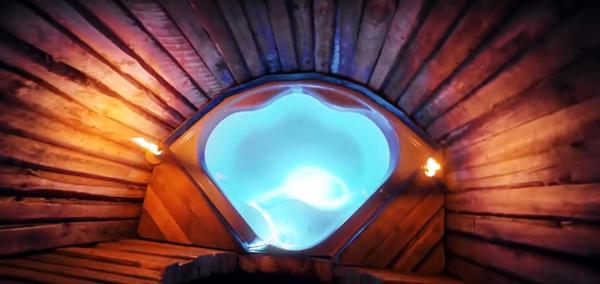

Ванная комната вид сверху
Ванная комната вид сверху

Также установлен душ, электрический насос через змеевик на печной трубе качает теплую воду.

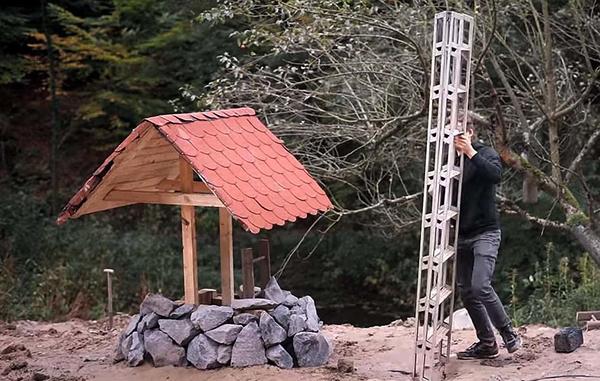

Запасной выход накрыли крышей из ондулина. Она защитит от дождя.

Запасной выход сделали как коложец
Запасной выход похож со стороны на обычный колодец

Пещера хоббита готова — идем самоизолироваться.

Наступает день, наступает ночь...
Наступает день, наступает ночь...

Видео ролик о нашей пещере
