Трактор из детства. Первая модель на резиновом моторе

Поделиться ссылкой
Копировать ссылку
Резиномоторная игрушка, первая из детства
Первую такую игрушку я сделал 46 лет назад в выпускной группе детского сада. Это была катушка с резинкой.

Пираты и трактор на песке
Пираты и трактор на песке

Эта самодельная игрушка с резиновым двигателем во времена моего детства была такой же популярной, как и всем известная рогатка. Я немного усовершенствовал систему и хочу познакомить читателя с этой разработкой.

Делаем резиномоторное развлечение на даче.
Для ленивых родителей: основа игрушки — катушка от ниток. Но она маленькая, поэтому на резиновом ходу и метра не проедет. А мне в детстве так хотелось, чтобы игрушка ехала как можно дальше, да ещё и препятствия преодолевала. Чтобы модель могла двигаться дольше, катушка должна быть большего размера, но купить такую сложно.

Мелкие модели трактора
Мелкие модели трактора

Сначала я попробовал сделать пару катушек диаметром 45 и 50 мм, но они мне показались мелковатыми. Захотелось сделать очень большую катушку-трактор.

Вот и Кузе есть чем поиграться
Вот и Кузе есть чем поиграться

Вопрос только кто кого победит...

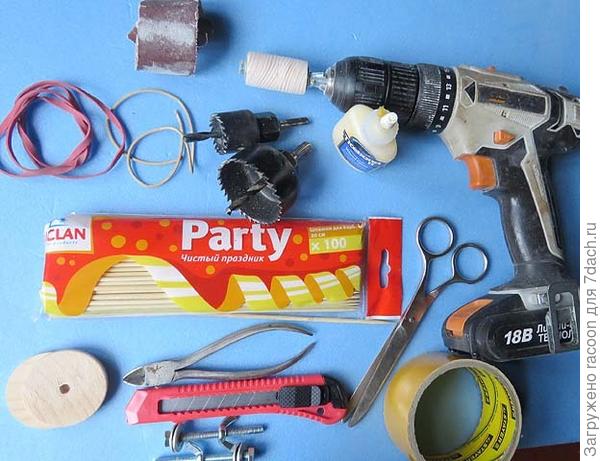

Трактор - катушка с резиновым мотором. Подручные материалы для изготовления игрушки
Трактор — катушка с резиновым мотором. Подручные материалы для изготовления игрушки

Большую катушку можно изготовить из подручных материалов, используя минимальный набор инструментов.

Трактор - игрушка.Выпиливаем кружки кольцевой пилой/сверлом
Трактор — игрушка. Выпиливаем кружки кольцевой пилой/сверлом

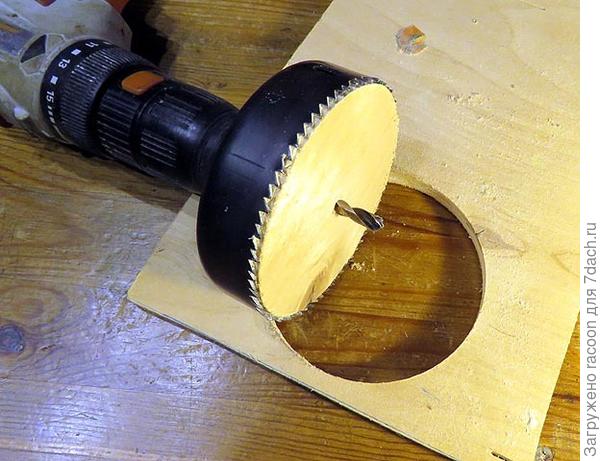

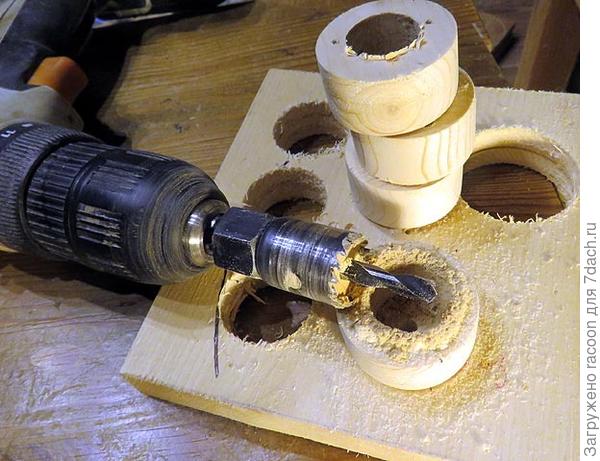

Кольцевой пилой вырезаем середину для будущей катушки из доски толщиной 20 мм. Диаметр цилиндра — 40 мм. Вырезаем четыре цилиндра, которые потом надо будет склеить.

Трактор - игрушка. Делаем кольца из доски
Трактор — игрушка. Делаем кольца из доски

Шлифуем цилиндры на шкурке. Кольцевой пилой большего диаметра вырезаем колёcа из 5-мм фанеры. Диаметр колёс — 40 мм. Доводим заготовки до идеально круглой формы.

Резиномоторная модель трактора. Делаем кольца
Резиномоторная модель трактора. Делаем кольца

В цилиндрах высверливаем отверстия диаметром 20 мм.

Трактор на резиновом моторе. Склеиваем кольца
Трактор на резиновом моторе. Склеиваем кольца

Склеиваем четыре кольца. Можно использовать обычный ПВА, но я принципиально использую «Тайтбонд» — он клеит значительно лучше. Наносим клей на обе поверхности.

Резиномоторный трактор. Врезаем колёса
Резиномоторный трактор. Врезаем колёса

Колёса вырезаем из 10-мм фанеры. Диаметр колеса — 100 мм.

Модель трактора с резиномотором. Шлифуем колёса
Модель трактора с резиномотором. Шлифуем колёса

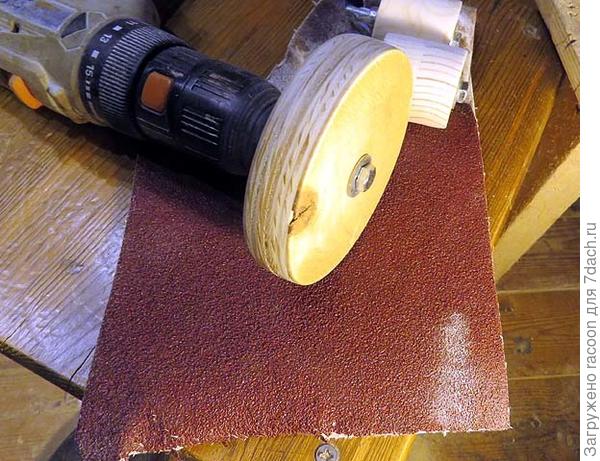

Шлифуем колёса на шкурке, доводим до идеально круглой формы.

Модель трактора с резиномотором. Делаем зубцы на колесе
Модель трактора с резиномотором. Делаем зубцы на колесе

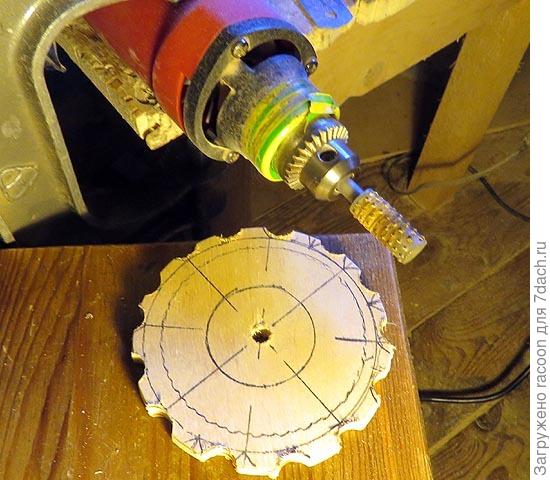

Колёса будут зубчатыми. Зубья вырезал гравёром. Вставил в патрон шарошку, гравёр прикрутил к верстаку большой струбциной.

Модель трактора с резиномотором. Склеиваем катушку
Модель трактора с резиномотором. Склеиваем катушку

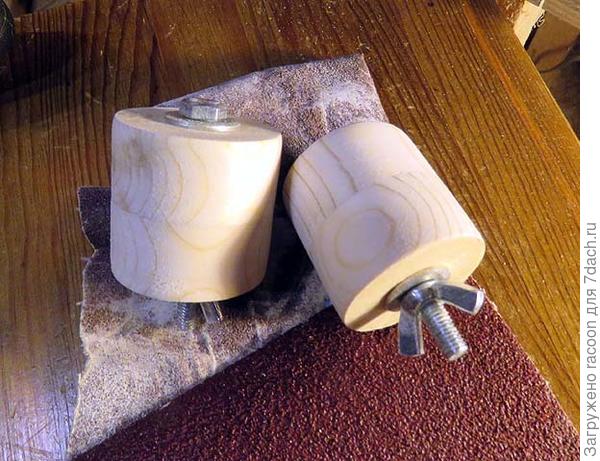

Склеиваем катушку. Насаживаем детали на шпильку М8, стягиваем катушку гайками. Удаляем ватным тампоном излишки клея. При температуре +20°С клей будет сохнуть около суток.

Модель трактора с резиномотором. Подшипник
Модель трактора с резиномотором. Подшипник

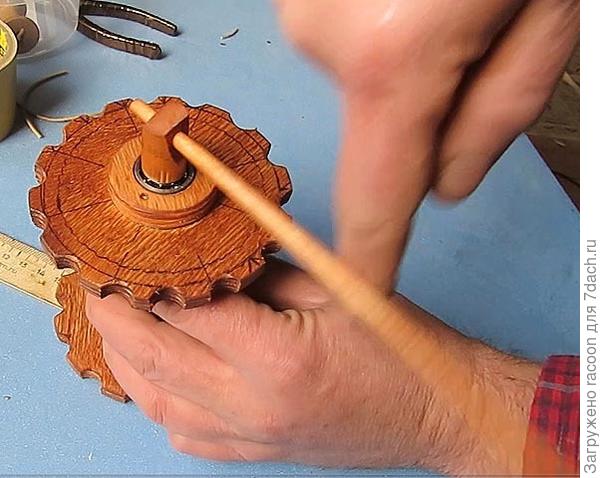

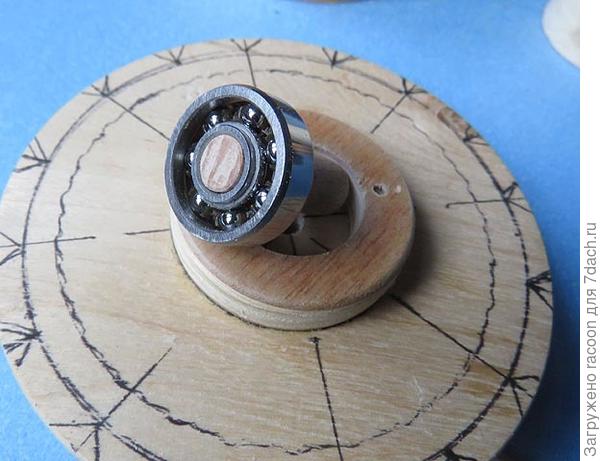

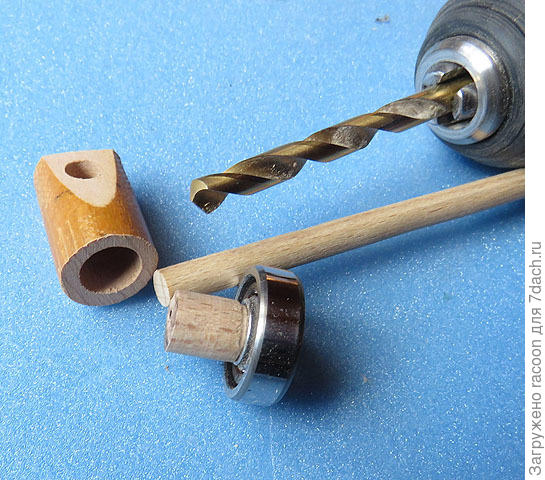

На прошлых моделях вместо подшипника была использована пуговица. Но на большую катушку будет установлен настоящий подшипник, чтобы максимально уменьшить трение при работе резинового мотора. Подшипник разместим в фанерном кольце, которое приклеим к колесу. Втулка сделана из круглой буковой рейки. Подшипник входит в отверстие с натягом.

Модель трактора с резиномотором. Отверстие для крючка
Модель трактора с резиномотором. Отверстие для крючка

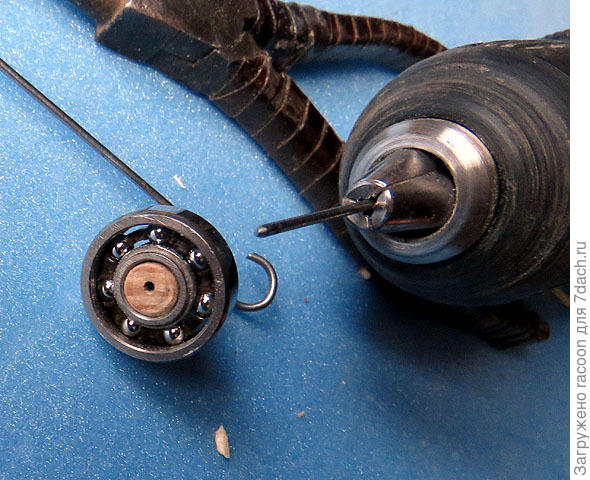

В центре втулки просверлено отверстие под крючок. Отверстие сверлил заострённым куском проволоки, потому что сверла подходящего диаметра не нашёл.

Модель трактора с резиномотором. Крючок
Модель трактора с резиномотором. Крючок

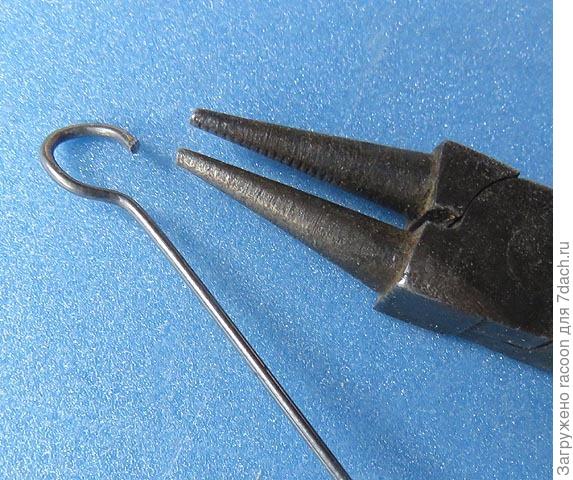

Крючок согнул из стальной проволоки диаметром 1 мм.

Модель трактора с резиномотором. Насадка для рычага
Модель трактора с резиномотором. Насадка для рычага

На втулку будет приклеена насадка с отверстием для опорного рычага. Опорный рычаг сделан из 5-мм круглой рейки, длина рычага — 200 мм.

Модель трактора с резиномотором. Приклеиваем насадку
Модель трактора с резиномотором. Приклеиваем насадку

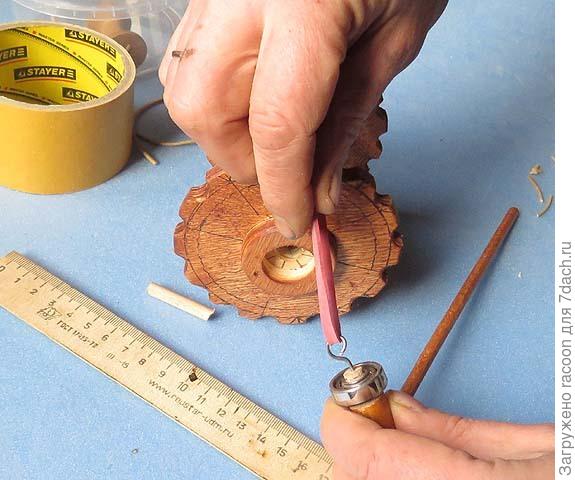

Крючок установлен, насадка приклеена на втулку — можно устанавливать резиновый мотор, которым будет широкая канцелярская резинка.

Модель трактора с резиномотором. Покрываем модель тунговым маслом
Модель трактора с резиномотором. Покрываем модель тунговым маслом

Катушка покрыта тунговым маслом цвета «мербау». С помощью куска проволоки вставляем резинку в отверстие.

Модель трактора с резиномотором. Вставляем резинку
Модель трактора с резиномотором. Вставляем резинку

Вытягиваем резинку с другой стороны. Вставляем обрезок рейки. Чтобы обрезок не прокручивался, перед установкой резинки надо вырезать под него желобок.

Модель трактора с резиномотором. Модель готова
Модель трактора с резиномотором. Модель готова

Трактор готов — можно начинать покатушки!

Модель трактора с резиномотором. Заводим двигатель
Модель трактора с резиномотором. Заводим двигатель

Заводим резиновый двигатель оборотов на 20.

Модель трактора с резиномотором. Покатушки
Модель трактора с резиномотором. Покатушки

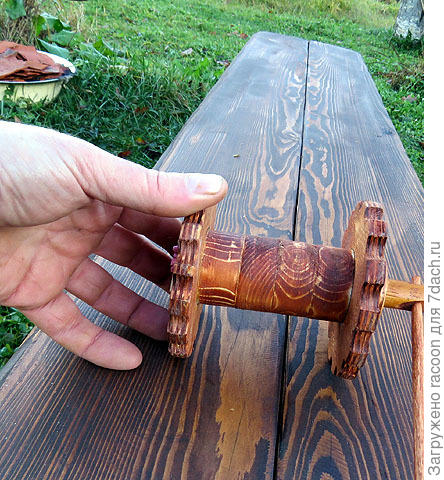

Отпускаем игрушку – трактор покатился. Модель такого размера на одном заводе может проехать до 10 метров. Трактор легко преодолевает препятствия высотой 2-3 см.

Варианты конструкции

Модель трактора с резиномотором. Пластик вместо подшипника
Модель трактора с резиномотором. Пластик вместо подшипника

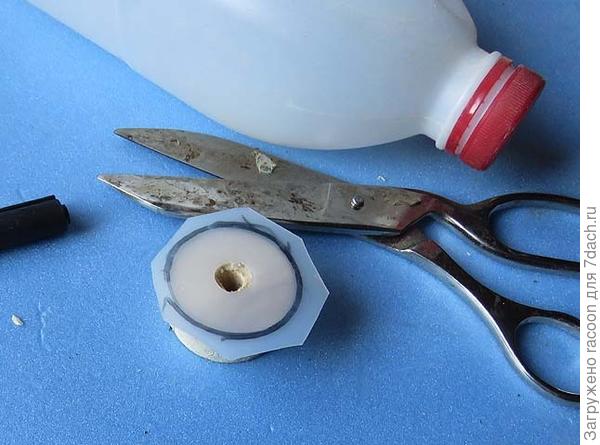

Вместо подшипника можно использовать кусок пластика. Чтобы уменьшить трение между пуговицей и катушкой, в детстве мы натирали поверхность мылом или воском. Я пошёл дальше: подложил под пуговицу пластиковую шайбу. Шайба была вырезана из молочной бутылки. Скольжение вроде бы улучшилось.

Модель трактора с резиномотором. Вырезаем подложку
Модель трактора с резиномотором. Вырезаем подложку

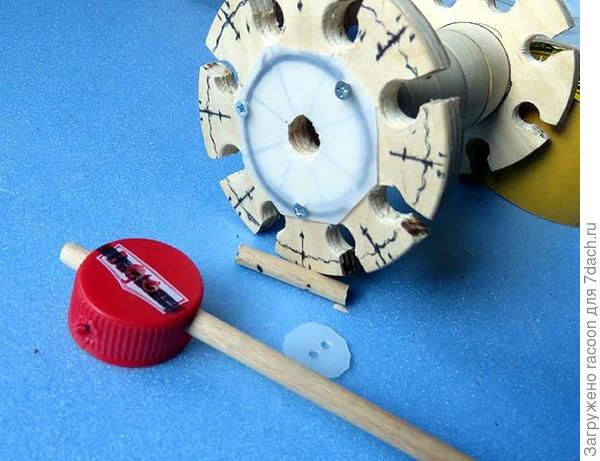

Подложку вырезаем из пластиковой молочной бутылки. Тремя шурупами крепим на подложку.

Модель трактора с резиномотором. Пластиковый подшипник
Модель трактора с резиномотором. Пластиковый подшипник

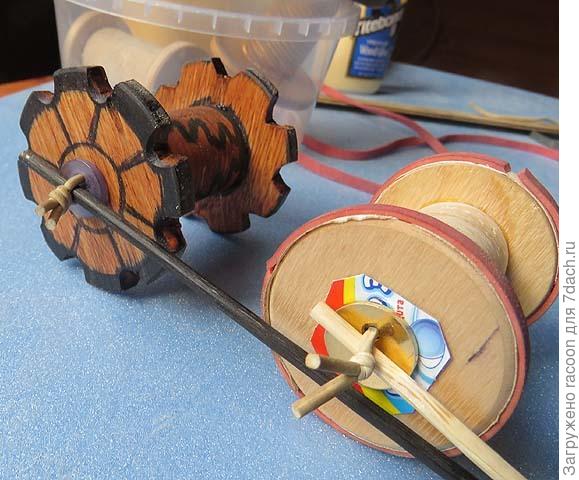

Трение у такого пластикового подшипника значительно больше, но даже с такой конструкцией игрушка ездит очень резво.

Модель трактора с резиномотором. Красим модель
Модель трактора с резиномотором. Красим модель

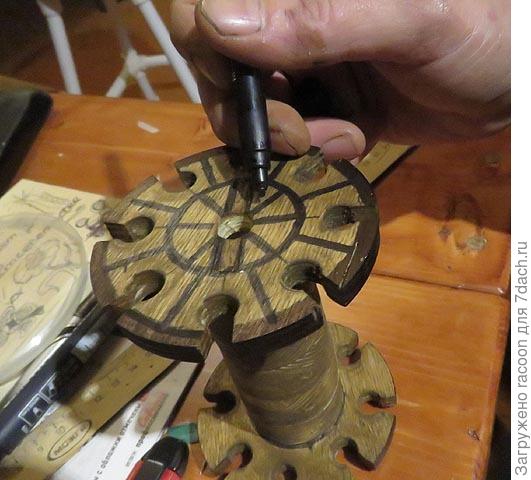

Резиномоторный трактор можно раскрасить. Ваши дети, думаю, с удовольствием возьмутся за это дело. Я покрыл одну из катушек тиковым маслом по дереву «Борма». Масло наносится хозяйственной губкой, пахнет слабо и сохнет достаточно быстро. После того как масло высохло, чёрным фломастером наносим рисунок.

Кошка и игрушка
Кошка и игрушка

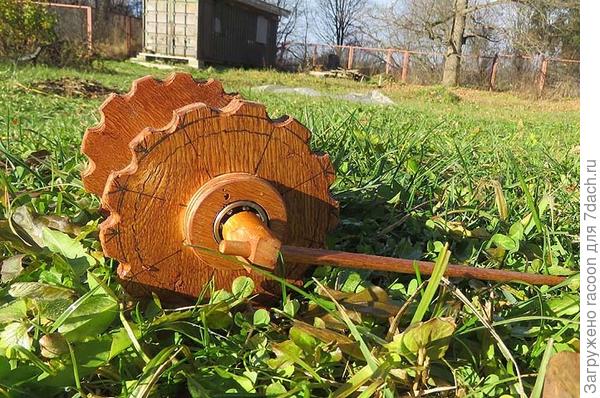

Зубчатые колёса смотрятся брутально и громко стучат полу, когда игрушка едет. Кошка Кузя побаивается такого трактора, хотя и проявляет интерес к игрушке, особенно когда трактор заряжен куском сардельки.

Возможный призыв
Призываю всех пап выключить футбол, встать с дивана и сделать вместе с детьми самодельную игрушку! Хочу заметить, что в магазине такую не купишь. Как сказал один умный человек, жить – значит делать вещи, а не приобретать их.

Модель трактора с резиномотором. Разные модификации
Модель трактора с резиномотором. Разные модификации

На изготовление 3-4 игрушек вам понадобится всего пара вечеров. Трактор с таким диаметром колёс (40-45 мм) на одном заводе проезжает в идеале более трёх метров. Можно организовать соревнования, чей трактор проедет дальше, или устроить баталию, сбивая им солдатиков.

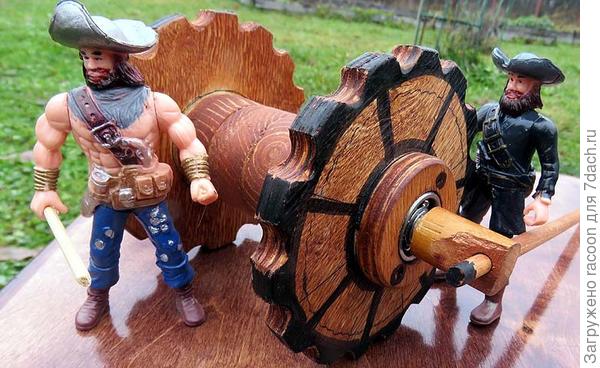

Модель трактора с резиномотором. Пираты с трактором
Модель трактора с резиномотором. Пираты с трактором

Трактор на прогулке
Трактор на прогулке

Если вы изготовите такую игрушку, я буду рад увидеть фото ваших работ.
