Запорное устройство на верёвочке
В процессе некоторых изменений дачных сеней появилась ещё одна дверь, которая требовала запорного устройства. В далёком теперь уже 2019 году публиковал статью про двойной вертушок, казалось бы, вот оно решение. Но есть два препятствия для повторной реализации данного вертушка:
- Толстый косяк двери и близко расположенное окно.
- Купил сварочный аппарат и хотелось что-нибудь сварить.
Информации по данной идее нашёл мало. Интересно, что на 7 Дачах обсуждали подобное, но без конкретики. Посему решил восполнить этот пробел в нашем «информационном виртуальном справочнике» своей практикой.
Как-то сразу завертелись слова из сказки, подсказывая идею: «…Дерни за веревочку, дитя мое, дверь и откроется...» — Шарль Перро «Красная Шапочка». Хм, а как это устроено? Вроде бы что-то подобное видел в своём детстве на калитках в родном посёлке. Но не помню, как именно было это реализовано. Порывшись в сети, как писал выше, нашёл малого интересного, но появилось понятие общей канвы. С названием возникли трудности, каждый кулик по-своему называл запорное устройство:
- защёлка для калитки;
- засов-задвижка;
- задвижка двусторонняя откидная (на маркетплейсах);
- щеколда.
Перечислил это не для красного словца, а чтобы люди ищущие нашли мою скромную статью.
Ну что же — будем делать, а по ходу посмотрим. Взял кусок железяки, которую купил на базе с металлоломом, болгарку и стал пилить, варить и ваять.

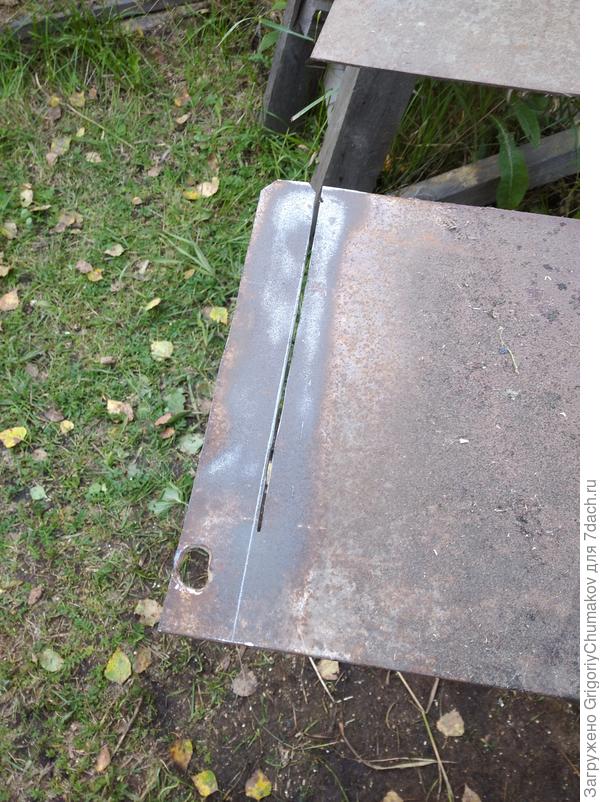

Пилим железо
Что у меня получилось — смотрите ниже по фотографиям. В конце постараюсь прикрепить и видео.

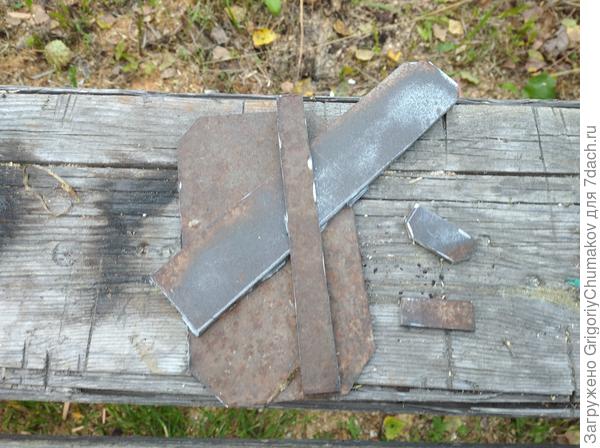

Набрасываем скроенные детали
Струбцина — очень хороший помощник

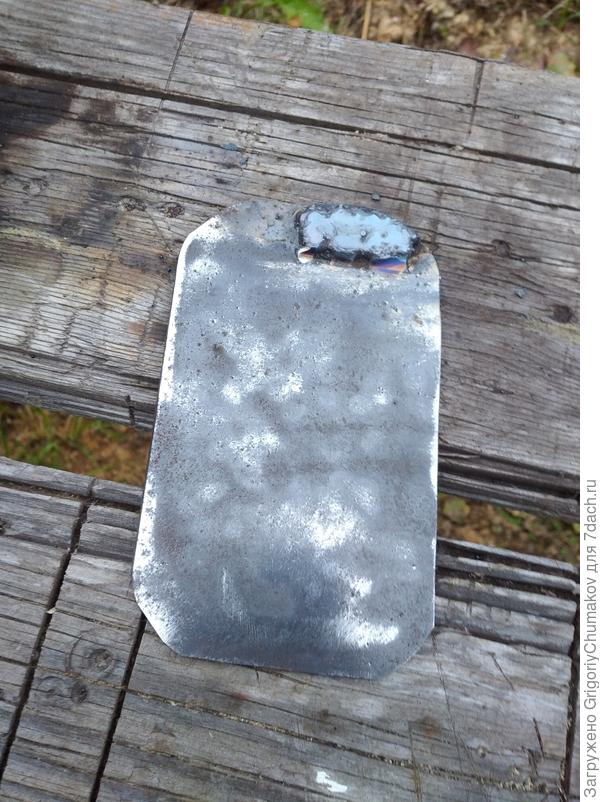

После сварки

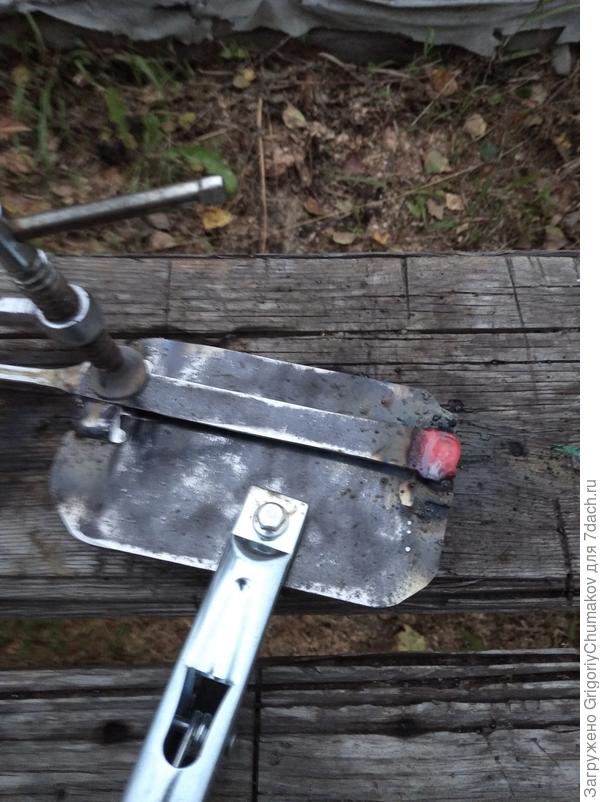

Теперь приварил полоску-ограничитель

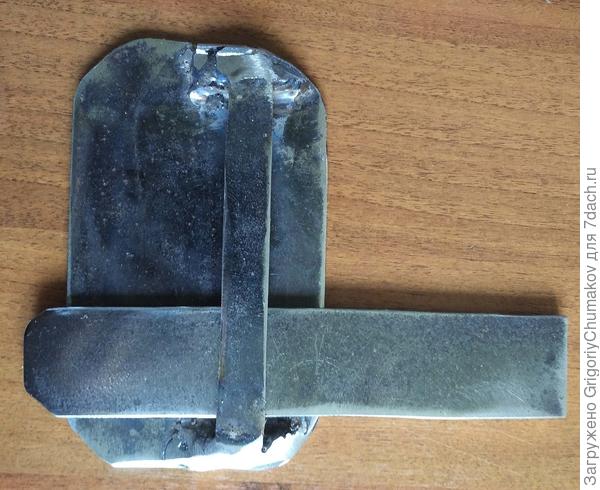

Что-то прорисовывается

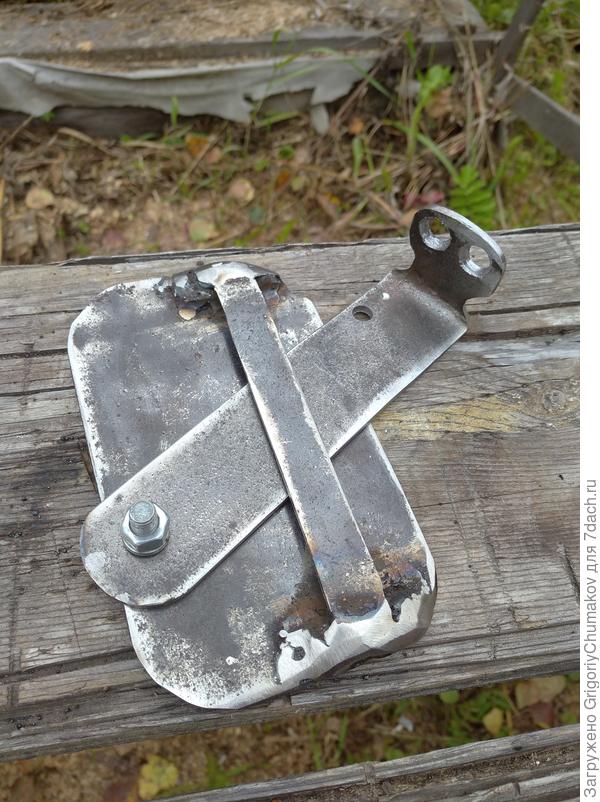

Уже более четкий набросок

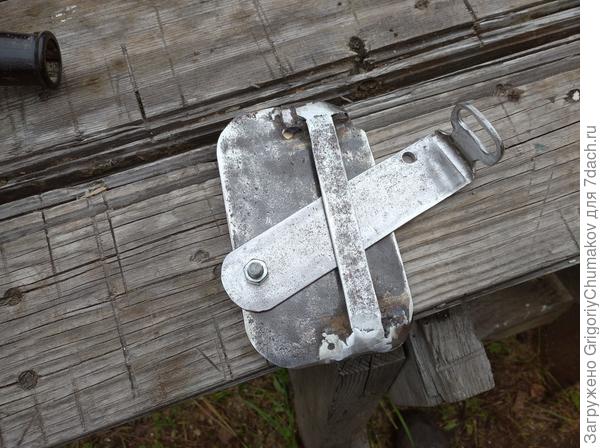

Здесь немного поработал дремель, а потом напильник

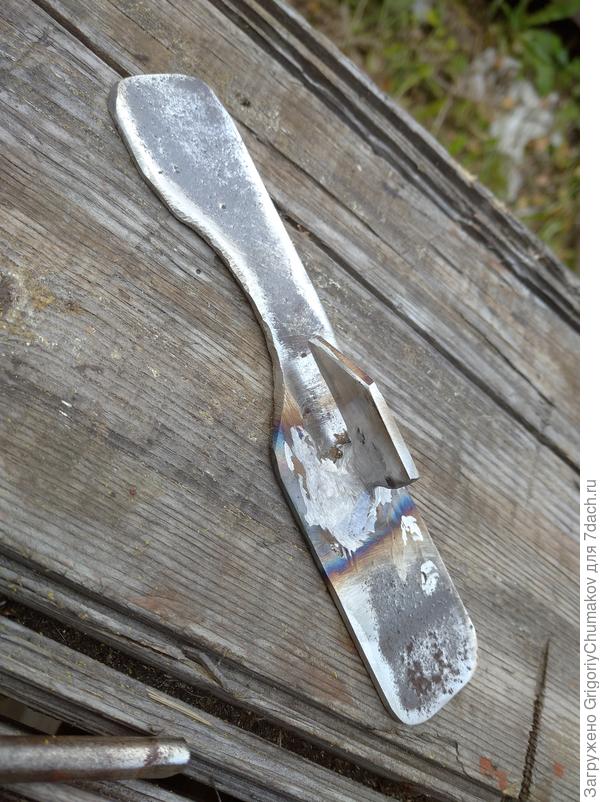

Как называется эта штука, не знаю
Конструкция в сборе

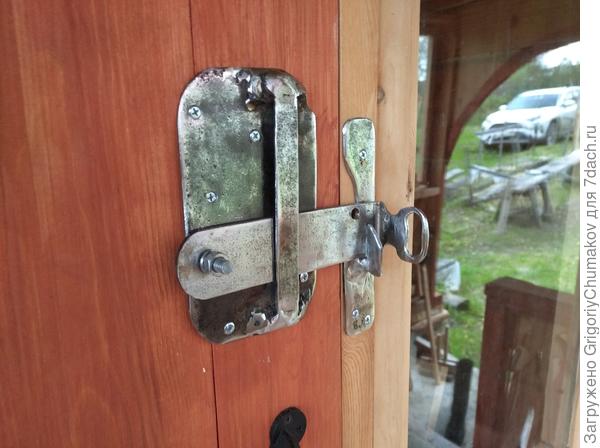

Испытание на рабочем месте, но без шнура

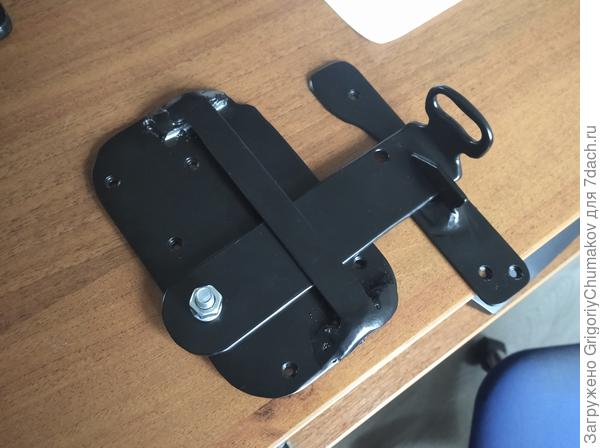

После покраски. Красить отдал в порошковую покраску

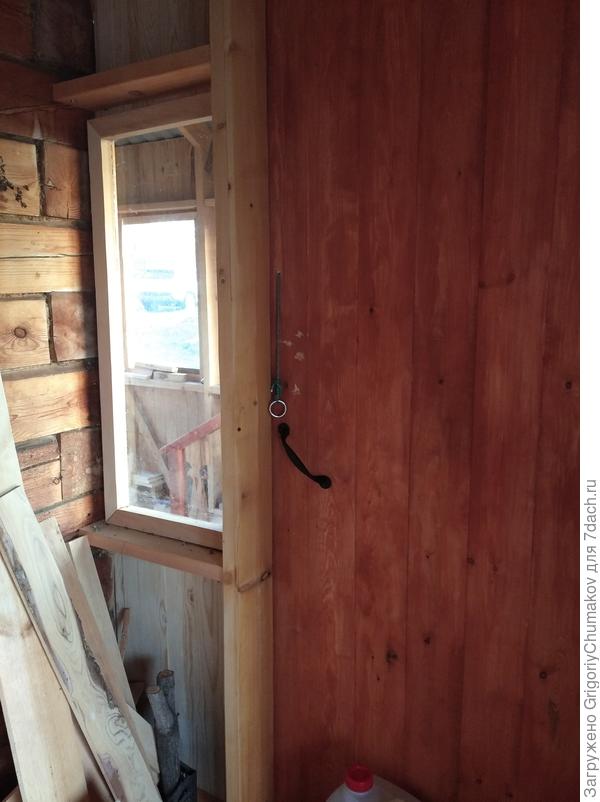

Первая проба шнура
Интересно получилось с кольцом. Думал, где взять подходящее — не очень тяжёлое и удобное. Подсказала мама, дала мне колечко от старой женской сумки.

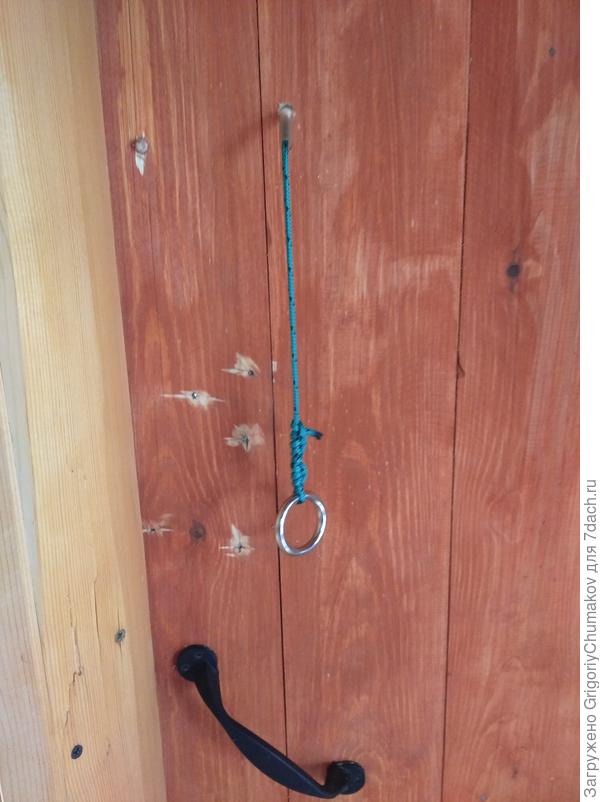

По совету мамы перенёс кольцо от косяка

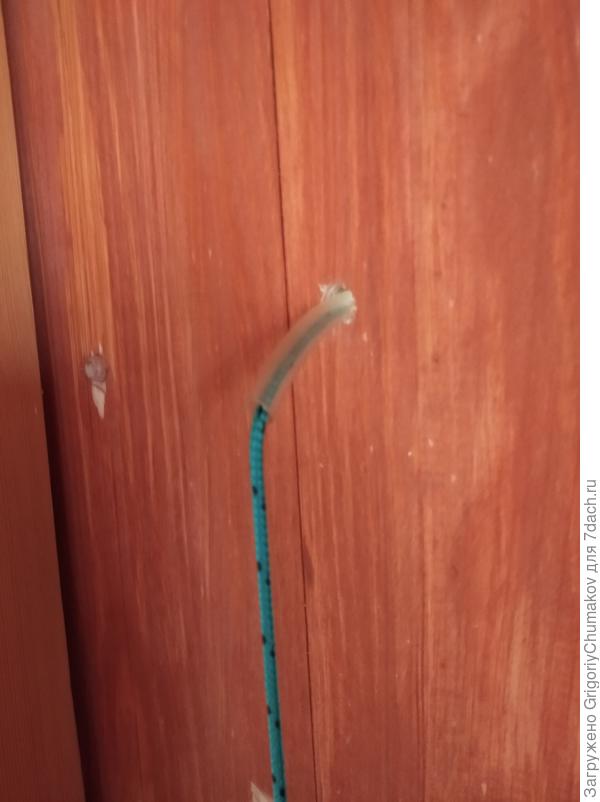

Для более долго срока шнур одел в трубочку

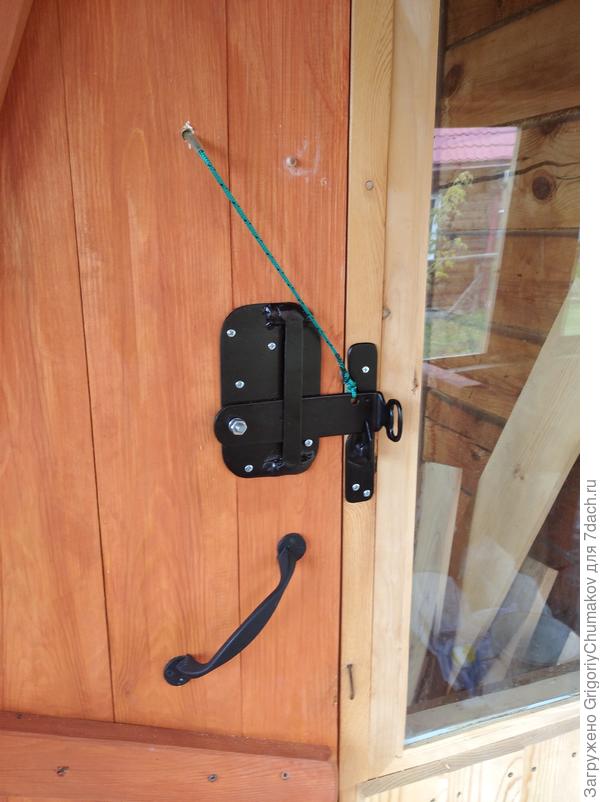

Финишный вид запорного устройства
В процессе эксплуатации нашёл несколько ошибок. Если кто-то соберётся делать подобное, прошу их учесть.

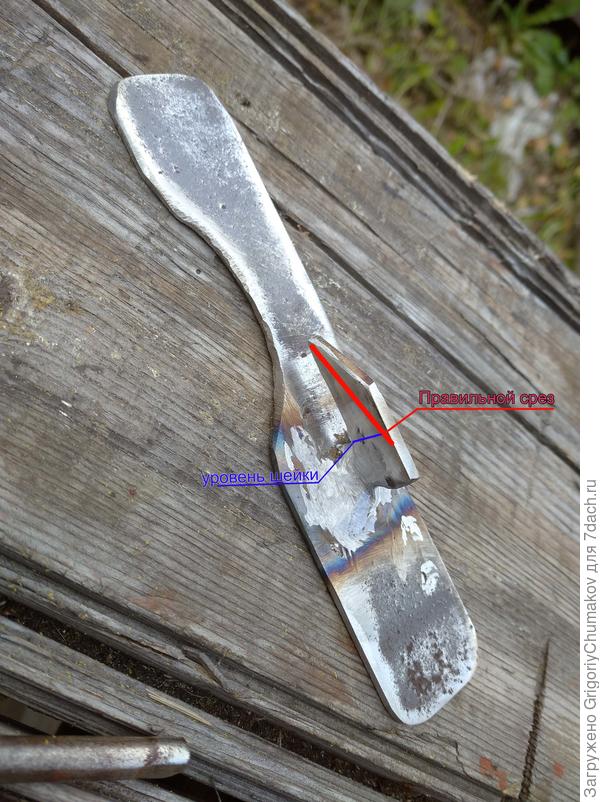

Неправильно сделал наклонный срез
При моём варианте засов не поднимался по направляющей за данный зубец. Переделывать не стал, потому что тогда пришлось бы перекрашивать деталь. Вышел из положения тем, что опустил данную деталь ниже. Но более плавный рез работал бы лучше.

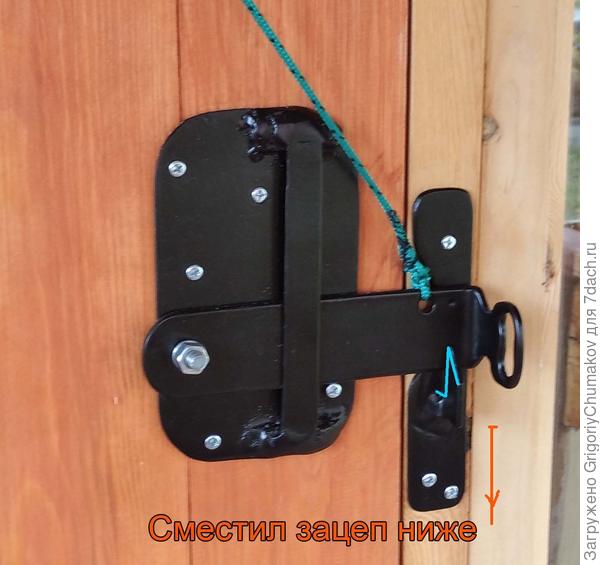

Стрелка указывает смещение
Ещё два момента. Надеюсь, вас не разочаруют. Думаю, мне для первого раза простительно.
1. Падающий засов нужно делать длиннее (увеличивая силу тяжести) или добавлять пружинку, чтобы он всегда стремился вниз.
2. У меня засов снаружи, а грамотнее его делать изнутри, выводя верёвочку наружу, как в сказке. Заметила это опять моя прозорливая мама. А мне лень переделывать :). Но предостерегаю вас от своих ошибок. Ах да, нужно же ещё, как это работает.
Всем спасибо за внимание, всего доброго!
