Мангал из старого нагревательного котла — своими руками

Поделиться ссылкой
Копировать ссылку
racoon racoon АВТОР 7 ДАЧ
Юрий Смирнов Москва
В прошлом году у очередного покупного мангала прогорело дно. Я по-быстрому сделал в него вставку из оцинковки, но в процессе изготовления нового дна вспомнил про старый газовый баллон в сарае, который жил там уже лет двадцать. Откуда его взял тесть, никому не известно, но я точно знаю, что он хотел сделать из него мангал.

В этом году у меня дошли до него руки. После внимательного осмотра оказалось, что баллон не газовый. Скорее это был старый гидроаккумулятор времен СССР, когда на нашей даче жили две семьи, в доме были водопровод и угольное отопление

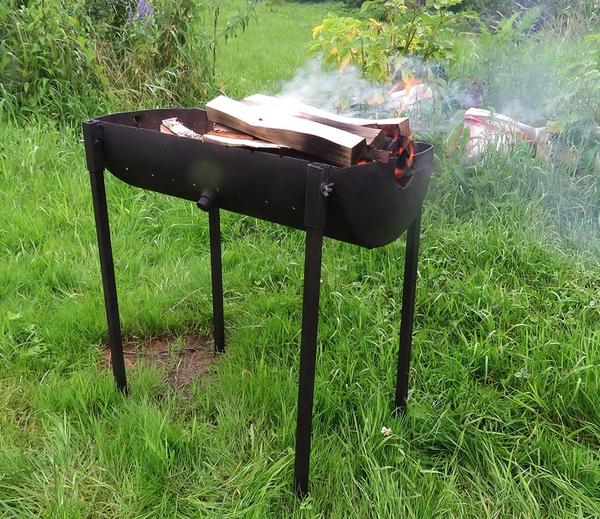

Вот такой красавчик-мангал получился в итоге. Фото автора
Вот такой красавчик-мангал получился в итоге. Фото автора

Заготовка для мангала

Размер баллона как раз под стать нормальному мангалу, и, несмотря на ржавчину, металл «живой». С одной стороны у него было вырезано прямоугольное отверстие, так что сделать не мангал, а барбекю с крышкой не получилось бы.

Старый баллон установлен на пенек перед домом. Фото автора
Ранним воскресным утром водрузил баллон на пеньки перед домом. Фото автора

Долго думал, в каких пропорциях его распилить, потому что запасного баллона для второй попытки не было. Решил пилить чуть выше центра, чтобы мангал получился поглубже. Как раз на сборку останется труба, которая потом послужит ручкой для переноски мангала. Сделал разметку фломастером. Взял болгарку с диском по металлу и через 10 мин. отрезал условно верхнюю часть.

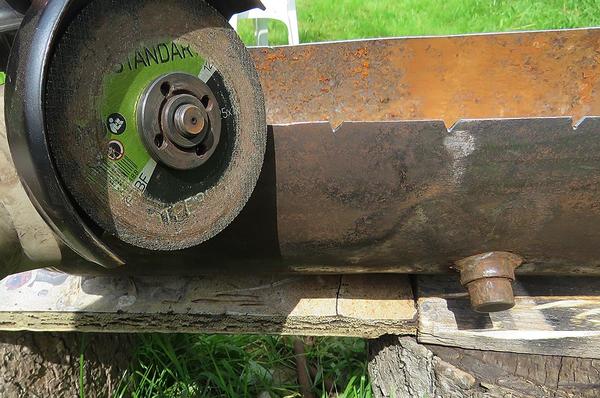

Болгаркой  распилил баллон легко. Фото автора
Болгаркой распилил баллон быстро. Фото автора

Баллон распилен. "Корыто" для мангала. Фото автора
Получилось достаточно ровно. «Корыто» для мангала глубиной 17 см. Фото автора

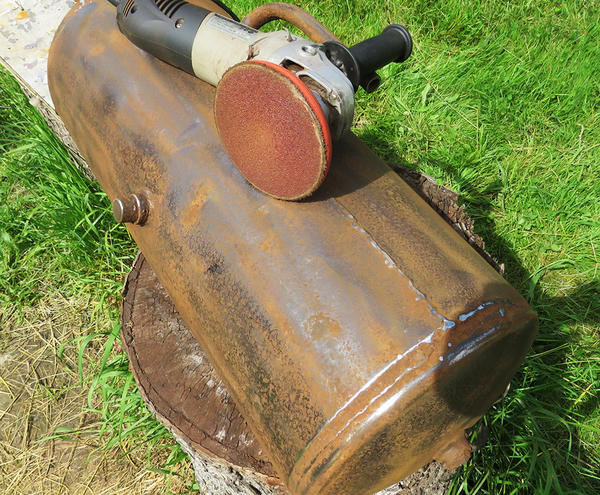

Теперь предстояло удалить со старого полубаллона ржавчину. Сделать эту операцию в помещении нереально — шлифовать надо только на улице. Поменял режущий диск на шлифовальную насадку.
Обороты на болгарке уменьшил, потому что на максимальных оборотах шкурка быстро изнашивается, и от нее могут полететь куски.

Шлифовал заготовку для мангала минут 30, снял большую часть ржавчины. Ржавая пыль стояла столбом — хорошо, что поднялся легкий ветерок и развеял пыль по участку.

"Корыто" после первой шлифовки. Фото автора
«Корыто» после первой шлифовки. Фото автора

Затем
прошелся по баллону болгаркой с лепестковой насадкой, и ржавчины почти не осталось. Внутри шлифовать заготовку не буду. Пару раз прокалю «корыто» открытым огнем — ржавчина сама облетит или выгорит.

После дошлифовывал лепестковой насадкой. Фото автора
После дошлифовки лепестковой насадкой. Фото автора

Затем по краям мангала я вырезал треугольные выемки на расстоянии 6 см. Они позволят зафиксировать плоский шампур на ребре.

Прорези для шампуров. Фото автора
Прорези для шампуров. Фото автора

Мне было интересно, сколько металла осталось после шлифовки. Сделал пару замеров по периметру — толщина стенки около 2 мм.

Контрольный замер. Фото автора
Контрольный замер. Фото автора

Делаю разборные ножки

У меня в запасе был квадратный металлический профиль сечением 20 × 20 мм. Из него я сделаю ножки. Они будут сниматься, чтобы мангал занимал меньше места при хранении

Профиль перед распилом  зафиксировал струбциной. Фото автора
Профиль перед распилом зафиксировал струбциной. Фото автора

Разрезал 25-й профиль на отрезки длиной по 10 см. Потом из 20-го профиля отрезал 4 ножки длиной по 70 см (высота стандартного стола).

Комплект деталей для мангала нарезаны. Фото автора
Комплект деталей для ножек мангала нарезан. Фото автора

В отрезке длиной 10 см просверлил отверстие диаметром 8 мм, вставил ножку в отрезок и просверлил в ней такое же отверстие. При совмещении отверстий отрезок и ножку соединит болт М6.

Детали соединены болтом М6. Фото автора
Детали соединены болтом М6. Фото автора

На следующий день приварил отрезки из 25-го профиля к заготовке для мангала.

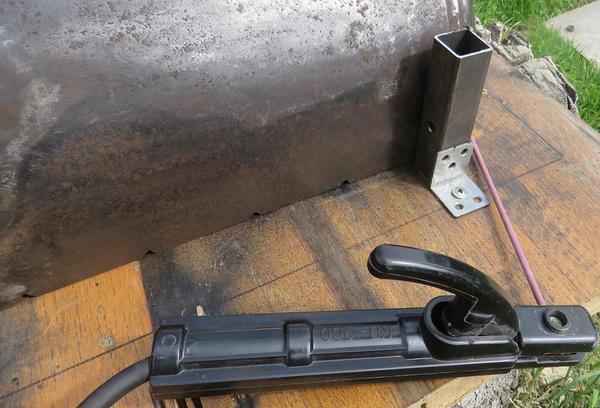

Отрезок прижат уголком. Фото автора
Чтобы отрезок не сдвинулся при сварке, прижал его уголком. Фото автора

Деталь приварил, использовал электрод толщиной 2,5 мм. Фото автора
Деталь приварил, используя электрод толщиной 2,5 мм. Фото автора

В приваренные по углам «корыта» отрезки 25-го профиля будут вставляться ножки.

Покраска мангала

Да, я не ошибся — мангал действительно буду красить специальной термостойкой эмалью. В описании я прочитал, что она выдерживает температуру до 750°С. По моим предположениям, мангал вряд ли будет нагреваться сильнее.

Термостойкая краска и жидкость для обезжиривания понадобятся мне для покраски изделия. Фото автора
Термостойкая эмаль и жидкость для обезжиривания понадобятся мне для покраски изделия. Фото автора

С погодой мне повезло: на дворе светило солнышко, +28°C, как на Канарах, и в прогнозе дождя не обещали.

Перед покраской ножки и мангал с внешней стороны я хорошо обезжирил. Красить буду универсальной термостойкой эмалью VIXEN. За это лето я просто «подсел» на аэрозольные составы. Оказалось, что работать с ними удобно, сохнут краски быстро и не надо тратиться на расходные материалы типа кистей и валиков. К тому же объем баллонов меньше, чем у банок с краской, что хорошо для небольших работ. Покрасил — и не ломаешь себе голову, где и как хранить остатки.

Ножки положил рядом с мангалом, под них подложил два обрезка доски, чтобы приподнять их над поверхностью стола на пеньке. Сначала прошел струей по ножкам — краска ложилась ровно. Потом нанес первый слой на баллон.

Детали разложены для покраски.  Фото автора
Детали разложены — приступаем к покраске. Фото автора

Уже после нанесения первого слоя мангал стал выглядеть очень прилично, прямо как новое изделие. В какой-то момент мне показалось, что покрытие сильно похожа на промышленную. Хорошо работать на солнце: видно, как ложится краска и высыхает прямо на глазах. «На отлип» при температуре выше +20°C термостойкая эмаль VIXEN высыхает за 15-20 мин., после этого можно наносить 2-й слой.

Минут через 30 первый слой уже подсох. Фото автора
Так выглядели заголовки через полчаса после нанесения первого слоя. Фото автора

Пока наблюдал за высыханием первого слоя, ощущал смутное беспокойство. «М-да, похоже, ты забыл сделать отверстия для поддува», — подсказал мой внутренний голос.

Быстро разметил места под отверстия для поддува на высоте 7 см от нижней точки «корыта» и просверлил дыры диаметром 8 мм с шагом 6 см. Их, конечно, надо было сделать до покраски.

Сверлим отверстия для поддува. Фото автора
Сверлим отверстия для поддува. Фото автора

Покрасил баллон и ножки вторым слоем. Теперь изделие по инструкции должно сохнуть 24 часа. На закате занес мангал в дом: запаха краски уже не было.

На следующий день вынес готовое изделие на лужайку перед домом: надо было его протестировать. Развел в новом мангале небольшой костер из досок от старого забора. Доски прогорели до углей — краска стала еще крепче, поскольку термоэмаль полностью отвердевает именно при нагреве. После этого я осмелел и нагрузил полный мангал березовых дров. Они благополучно прогорели, дав достаточно угля для шашлыка.

После второй партии дров внутри мангала не осталось ржавчины. Фото автора
После второй партии дров внутри мангала не осталось ржавчины. Фото автора

Итак, из старого гидроаккумулятора и квадратного металлического профиля у меня получился мангал с зоной приготовления длиной 70 см, шириной 29 см и глубиной 17 см. Ножки можно снимать, а сам мангал — заносить на зимнее хранение в сарай.

Ради этого многие и покупают дачу! Фото автора
Ради этого многие и покупают дачу! Фото автора

На ближайших выходных мы соорудили отличный шашлык для всей семьи. Угли долго были горячими, значит, с отверстиями для поддува я рассчитал все правильно. С краской после двух полных загрузок дров ничего не случилось, так что официально заявляю: мангал выдержал тест-драйв!

Статья размещена в разделах: , , , , своими руками, , , , ,
30 комментариев 13 спасибо за статью   в избранное 19567 просмотров
Поделиться ссылкой
Копировать ссылку
Автор статьи:

Комментарии (30)
Отличный мангал! А он не очень тяжелый?
взвесить не догадался, около 8 кг, наверное
Интересными и красивыми игрушками радуете Вы, Юрий, наших читателей. Впору вести собственный блог. Отлично!
ага про беспилотники с вертикальным взлетом
удобная штука — угли в мангале раздувать
беспилотник
беспилотник

сейчас вдарит ниже пояса
сейчас вдарит ниже пояса
Рад, что я не ошибся касательно креативности и умелости автора

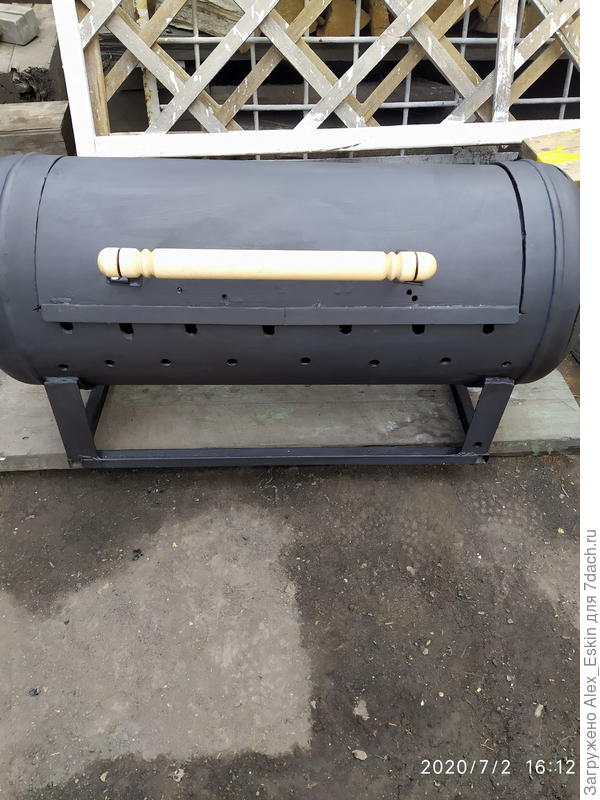

Я вот такой смастерил из пропановского баллона…Теперь думаю столик под него сварить.




тож думал такой делать — баллон с дыркой оказался, печалька
А заварить дырку не судьба?
Дырка 20 на 30 см — кусок кто-то выпилил
А меня старший сын просит подобный ему сделать, найду на Авито баллон, займусь. Ещё в планах сделать печь под казан (буржуйка уже не устраивает), есть в запасе воздушный ресивер, вот его использую.
Саш, не сочти за глупость, а зачем крышка?
На решетке мяско жарить… А вообще, делал точно по рекомендациям. Да и смотрится эстетичней.
Решетку на крышку?

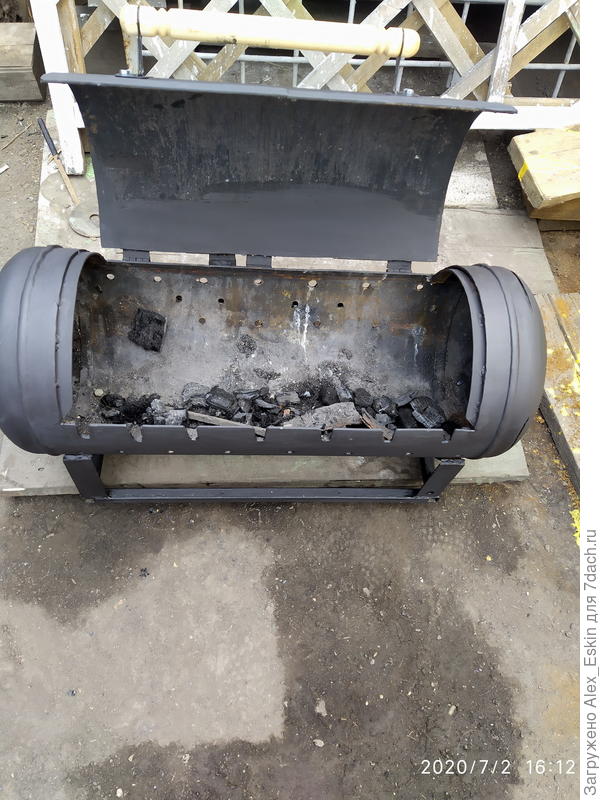

Люда, под крышку, рассчитал прорези, чтобы спокойно вставала стандартная решётка.
