Этюдник на коленке с электроинструментом

Техническое задание (ТЗ)

Чтобы что-то сделать, нужно определиться — что ты хочешь, а потом проверить возможности. Баланс между желанием и возможностями будет решением. Я достал краски и кисти, разложил их на пол. Подумал — нужна коробочка, а какая? Тут вспомнил пластиковый контейнер, в котором у меня лежит инструмент в квартире. Хм, а почему бы не взять за основу это самый контейнер. Итак, ТЗ:

• Ящик на основе контейнера.
• Материал — дерево, бросовый материал.
• Лоток сверху в ящике под кисти (как в контейнере под мелочёвку).
• Негабаритная ручка для переноса.
• Минимальный размер (места в квартире мало).

Решение

После мысленного ТЗ взялся за реализацию. Теперь есть от чего отталкиваться. К созданию этюдника меня сподвигли ещё мелкие доски. Знакомый знакомого имеет бизнес — делает ящики для геологов. Иногда беру у него дрова бесплатно – обрезки досок. В основном это действительно дрова.

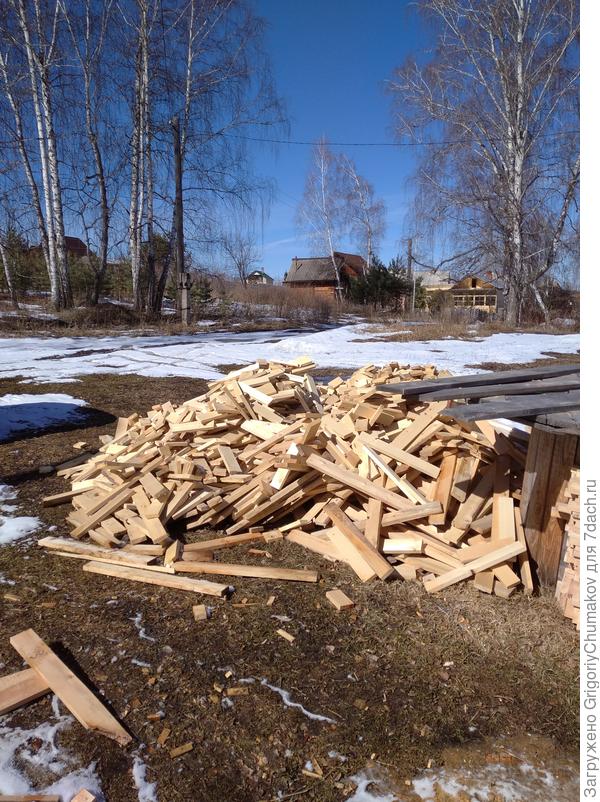

Дрова для людей

Доски очень узкие и короткие. Но крестьянская душа пытается найти в каждом хламе полезную вещь.


Для кого — дрова, для кого — материал :)

Досок я наотбирал, вот и первая вещь созрела, чтобы применить данный материал.

Отступление

В одно время тут на сайте задавал вопрос про японскую ножовку. В прошлом году выпросил себе на день рождения эту пилу у сестры. Я это всё к чему? Просто пусть вас не пугает дальнейшая реализация ящика. Мне хотелось испытать новинку. А вам, если кто-то загорится желанием сделать себе подобный ящик, но попроще, всё можно реализовать на саморезах.

Процесс

Реализовывать основной ящик решил на креплении «ласточкин хвост». Шипы выпиливал тремя видами пил:

• японской;
• обушковой;
• электролобзиком.

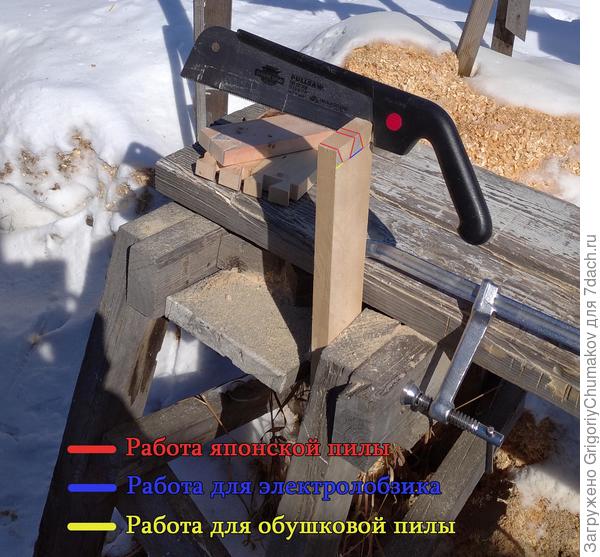

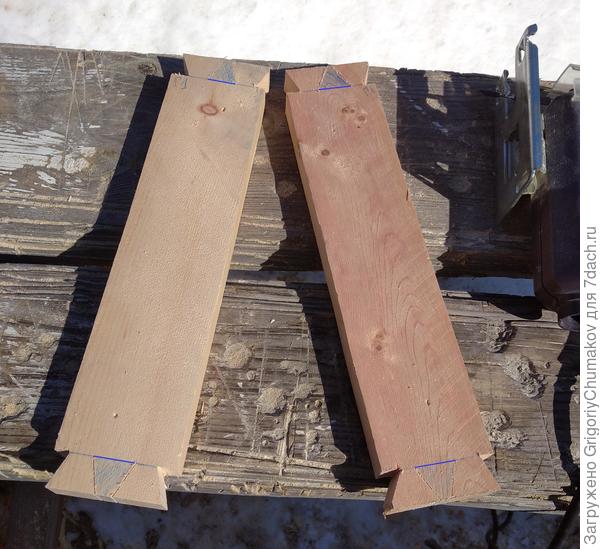

Запилы разными пилами

В своём детстве подобную задачу выполнял с помощью маленькой ножовки и стамески с молотком. Но прогресс же, теперь можно сделать иначе. Боковины делал из двух узких досок, клея их между собой на шканты.


Две доски — одна боковина

Для посадки будущего лотка под кисти в боковинах ящика выбрал пазы. Делал это фрезером. При желании эту операцию можно сделать и без фрезера, упростив задачу. Пазы меняем на рейки, просто прикрутив (приклеив) несущие рейки, штапики.

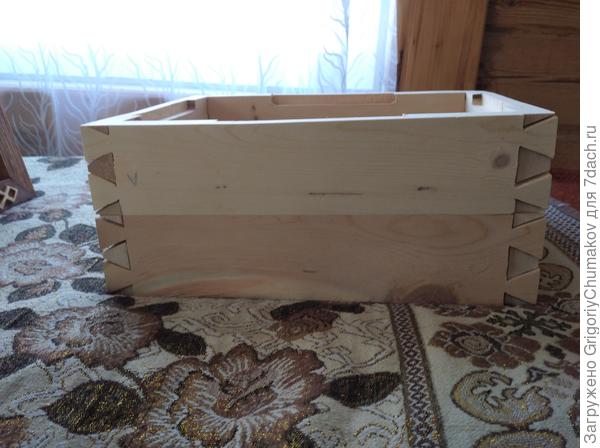

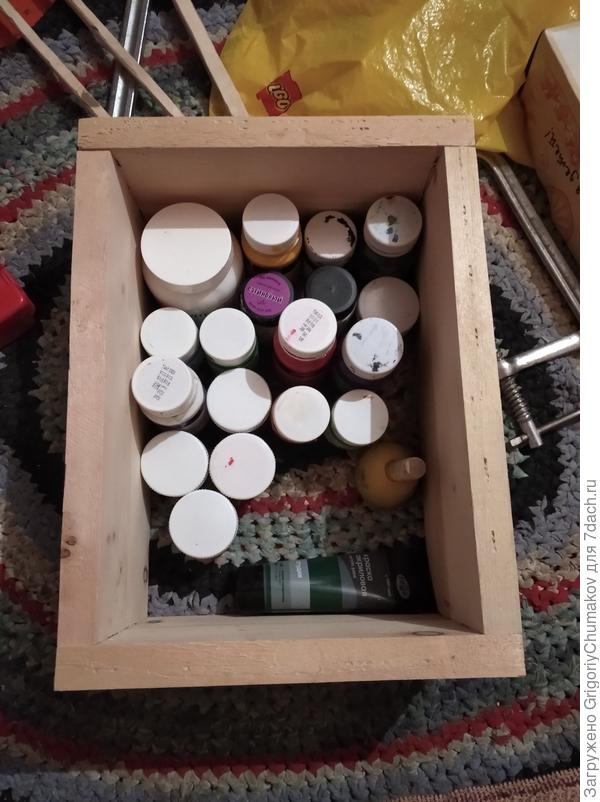

Вид с красками будущего ящика


Страх какой, такие щели...


Пазы под лоток

Все детали делались на улице, по сути — на коленке, поэтому есть огрехи допустимые зазоры. После подгонки собрал на клей. А щели зашпаклевал древесной пылью, смешанной с ПВА Д3.

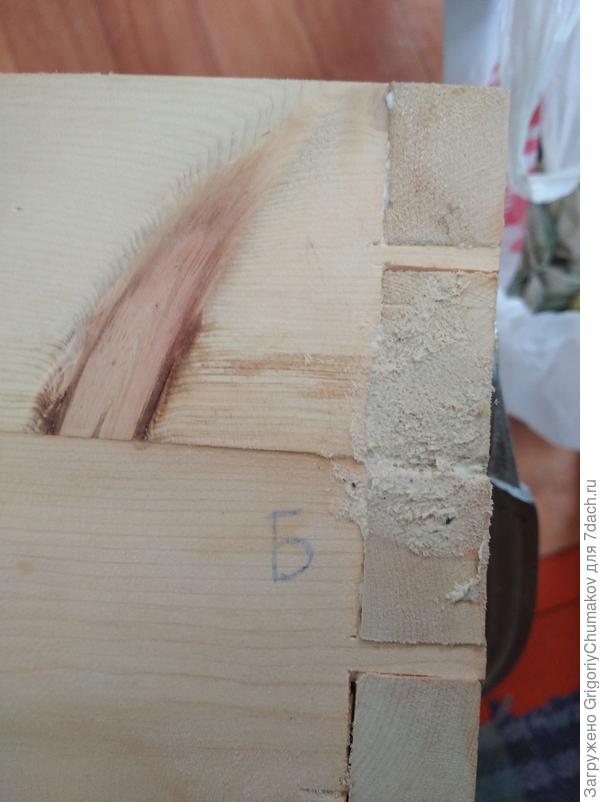

И тут не лучше :)

Дальше морочиться не стал. Донышко ящику и лоточек просто собрал на саморезы. Лоточек нужно было разделить.


Лоток, предварительная сборка

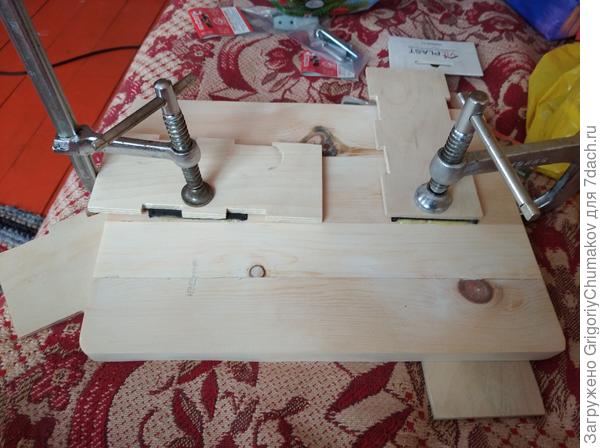

Собрал на клей своеобразный разделитель. Просто оставить квадратным было скучно, спилил лобзиком округлости и немного подшлифовал.

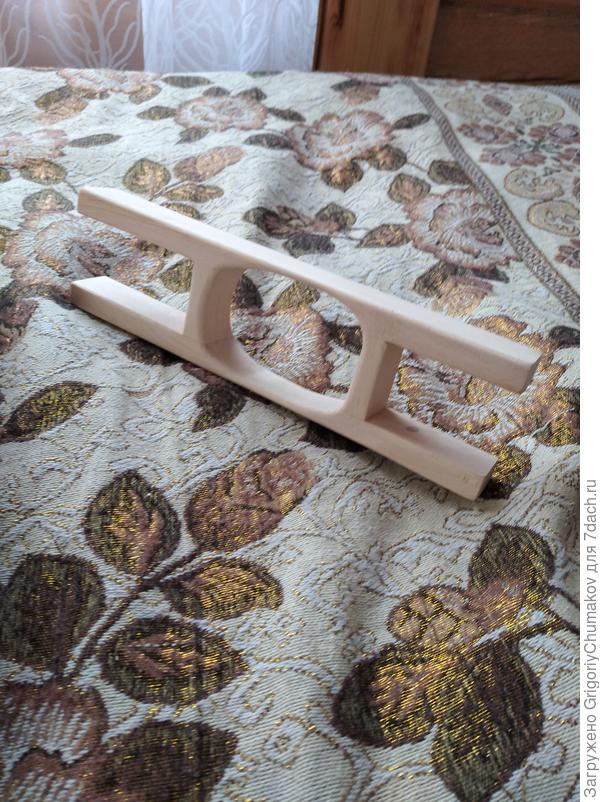

Разделитель

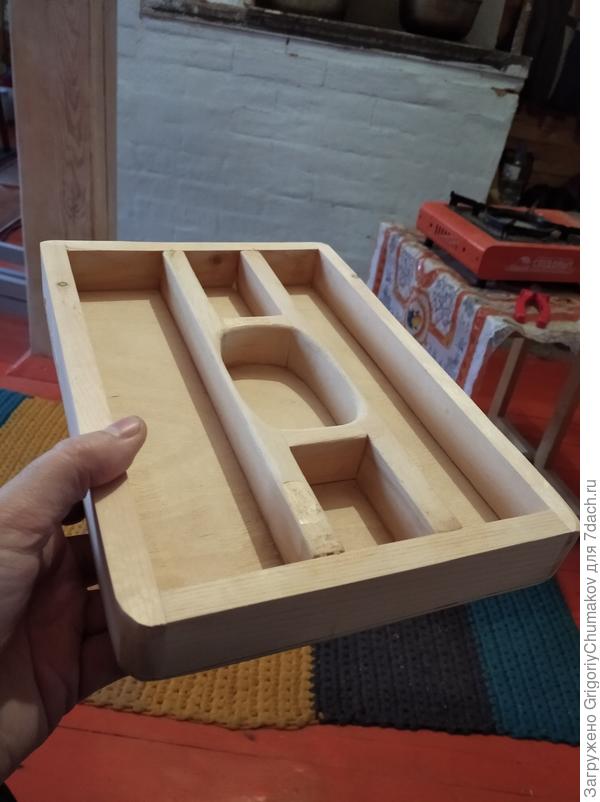

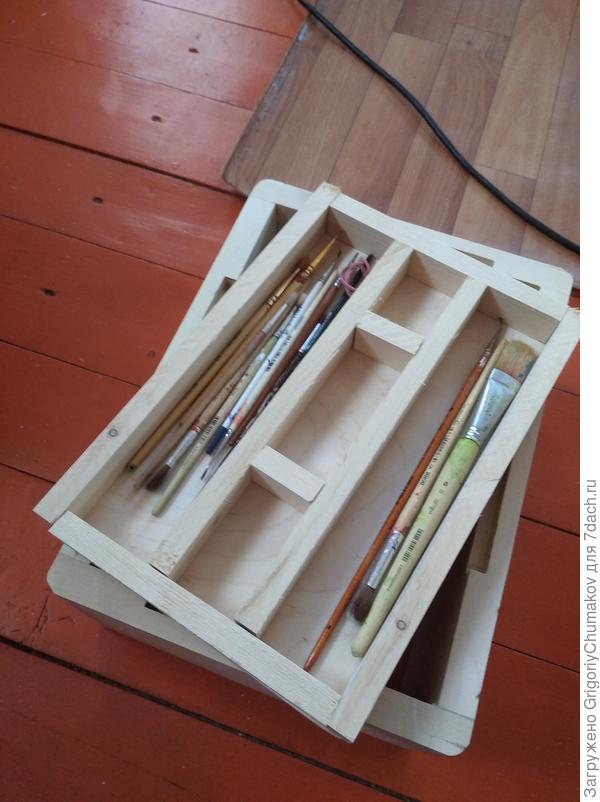

Лоток

Склеил четыре палки для будущей крышки.

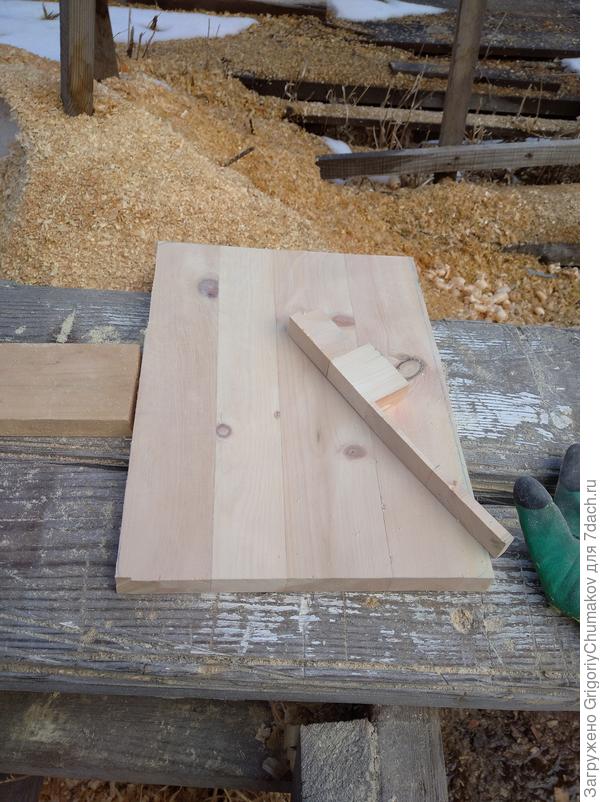

Будущая крышка

Выходные закончились. Поехал домой. Оказалось, простыл, работая на улице. Зато в следующие выходные Пасху встретил дома, а так бы опять сбежал на дачу. Через две недели смог вернуться к поделке. Крышка высохла, теперь надо выровнять поверхность. Практичные мастера делают это с помощью рейсмуса. У меня рейсмуса нет, ровнял с помощью ручного рубанка и болгарки.

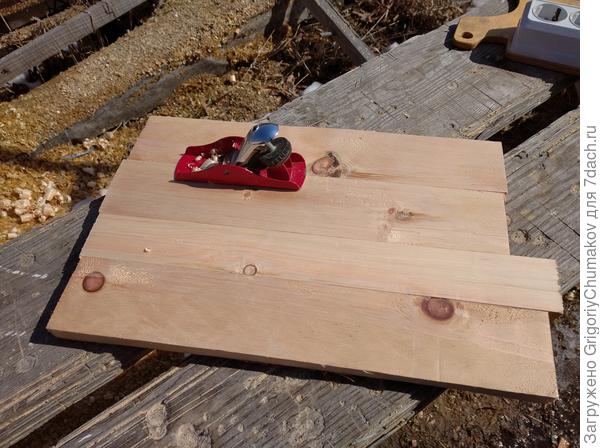

Рубаночком немного

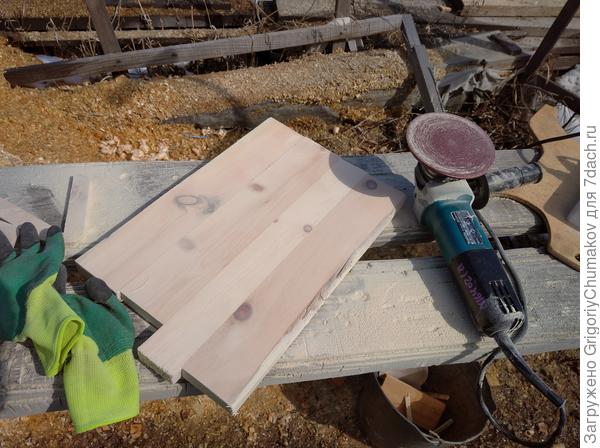

Болгарочкой быстрее :)

Поэтому идеальной плоскости добиться мне так и не удалось. Ровность склеенной крышки проверял на фанере, делая паузы и прикладывая крышку на плоскость.


Обводим крышку по ящику

Для ручки (по подсказке мамы) использовал старый кожаный ремень от женской сумки. Запилы под ремень решил делать без засверливания. Много раз видел этот способ в интернете, но ни разу не пользовался. Да… засверлить было бы быстрее. Правое отверстие немного раздолбило пилкой, пока я смог поймать угол.

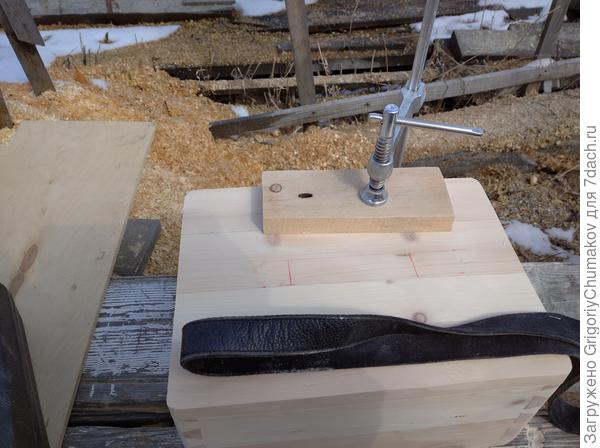

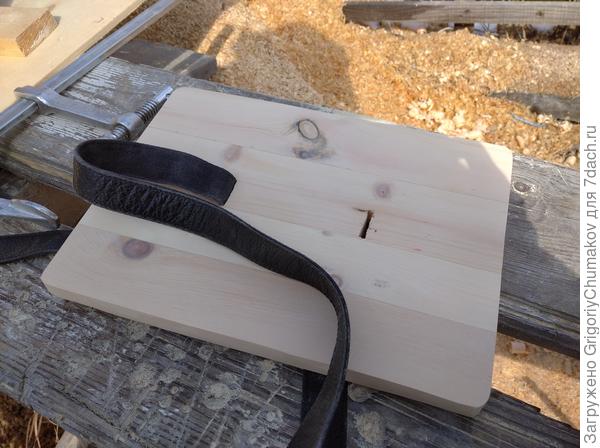

Разметка под ремень

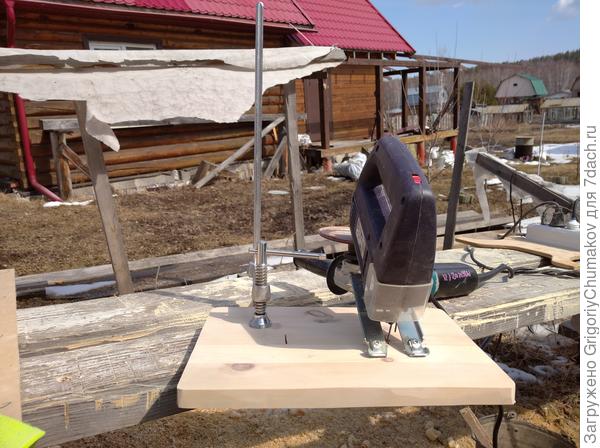

Запил без засверливания


Заправка ремня

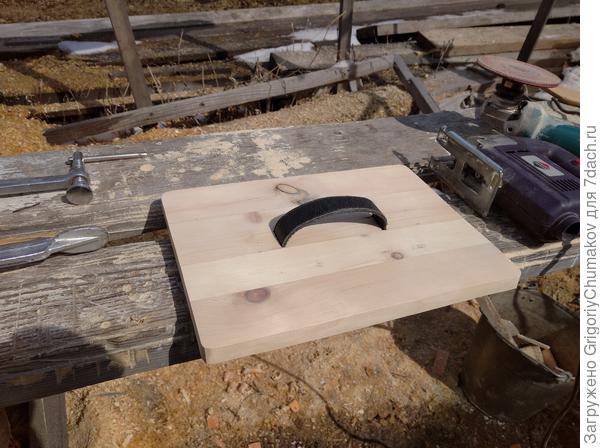

Вид будущей ручки

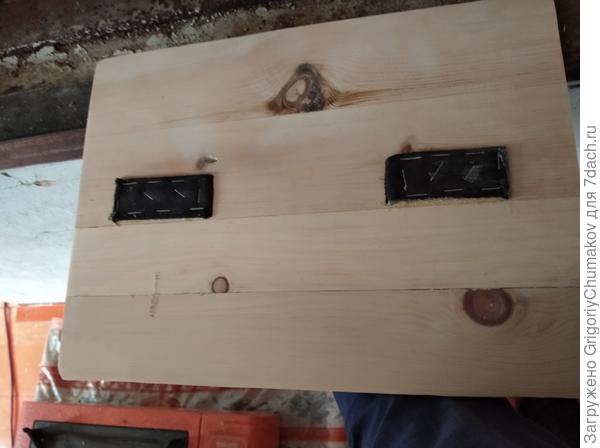

Изнутри приклеил на «Момент»


Дополнительно прибил мебельным степлером

К лотку прикрутил «крылышки» из фанеры, которыми лоточек опирается на пазы в боковушках.

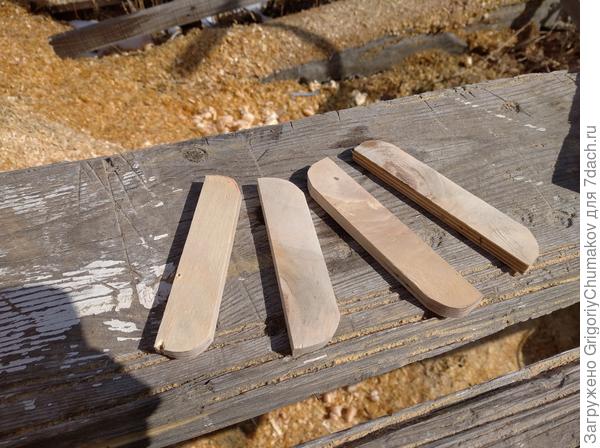

Будущие «крылышки»

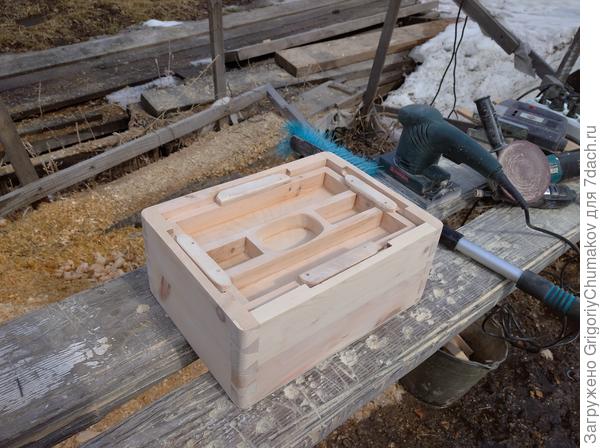

Лоток с «крылышками» внутри ящика

Если кто-то будет делать без фрезера что-то подобное, вашему лотку крылышки будут не нужны. Их роль выполнят рейки на стенках ящика вместо пазов. Мой ящик выполнен так, чтобы не цепляться внутри за дополнительные препятствия в виде реек. В зелёном магазине мной были куплены защёлки для ящика и самые дешёвые навесы. Язычки защёлок пришлось согнуть и вывести на верх крышки, так как крышка у меня небольшая. В итоге получился вот такой этюдник.

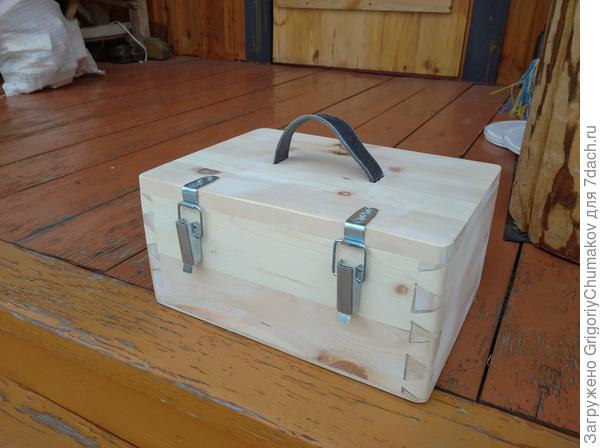

Финал

Работая над статьёй, как писал выше, полез в интернет посмотреть, как же оно называется, помимо названия нашел цену похожего ящика. Почти 40 евро стоил этюдник у буржуев.

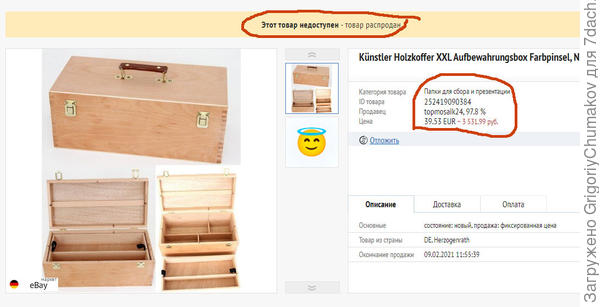

Этюдник из интернета



Теперь, наверное, недоступен. Так что не зря я трудился. До новых встреч!
