Лестница - помощница в верхолазных работах

Работа размещена:
«Конкурс дачных мастеров»
Закончил строительство закрытой веранды, пристроенной к дому. Нужно приступать к отделочным работам, а для этого потребуется небольшая лёгкая лестница.
Вот я и  решил её сделать.

Приставная лестница.

Изготовление лестницы

Для этого нам понадобится:
— брус 50 х 40 мм, длиной 2 м для тетивы,
— рейка 80 х 25 мм, длиной 3 м, для степеней,
— шурупы

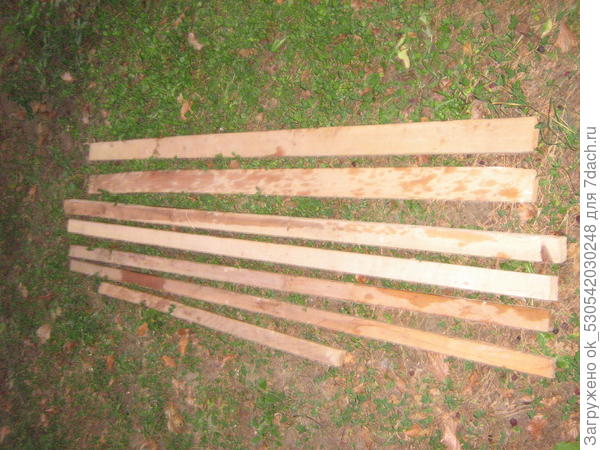

Материалы.

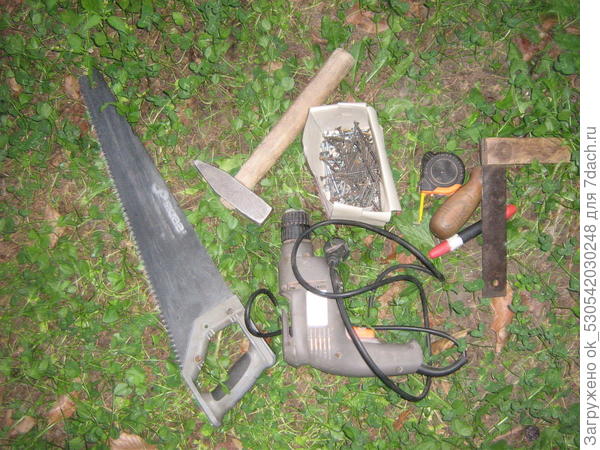

   Необходим инструмент:
— ножовка,
— стамеска,
— молоток,
— шуруповёрт,
— рулетка,
— угольник,
— фломастер (карандаш)

Инструменты
Лестницу делаю длиной 2 метра, достаточную для работы в помещении.

На улице начался дождик, и я переношу изготовление в построенную веранду.
— Выкладываю тетивы, бруски 50 х 40 мм, сверху расстояние 400 мм, снизу 500 мм.
— Размечаю ступени, расстояние между ступенями 350 мм.
— Отрезаю по размеру ступени из рейки 80 х 25 мм, их 5 штук.

Заготовки.

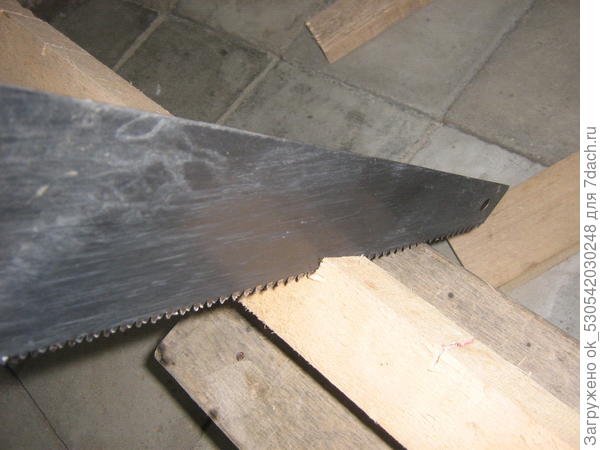

— В тетивах делаю ножовкой надпилы глубиной 10 мм,

Пилим

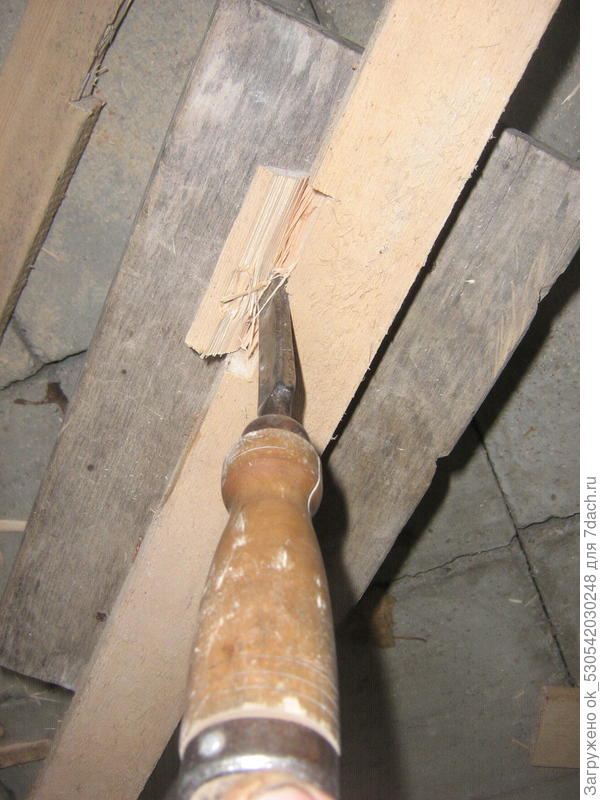

— При помощи стамески и молотка выбираю пазы для ступеней, глубиной 10 мм.

Выбираю пазы

— Получились такие заготовки.

Заготовки.

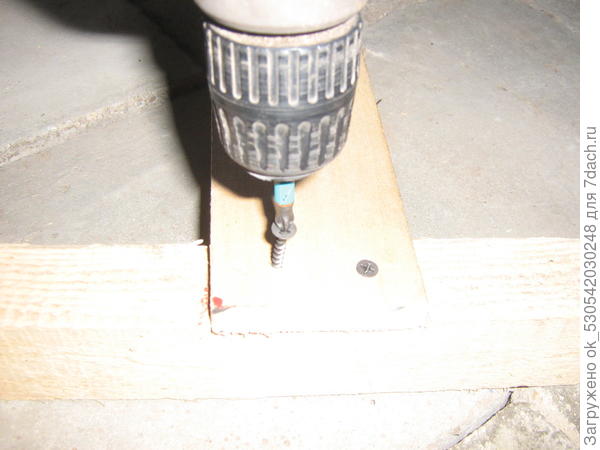

— Собираю лестницу, ступени вставляю в пазы тетив и прикручиваю шурупами.

Прикрепляю ступени.

   Получилась такая красивая, лёгкая, удобная лестница.

Лестница

Лестница-стремянка

Тут у меня пришла мысль: из этой приставной лестницы сделать лестницу — стремянку, чтоб и то и то у меня было.

Для этого, во-первых, необходимо к лестнице сделать подпорку стремянки.
Подпорку стремянки изготавливаю из бруса 40 х 25 мм.
Длина подпорки 2 метра.
Сверху расстояние между брусьями-опорами 300 мм, снизу — 600 мм.
Сверху на расстоянии 100 мм устанавливаю опорную перекладину, выходящую за брусья-опоры на 40 мм.
На расстоянии 400 мм снизу устанавливаю перекладину.
Между перекладинами устанавливаю диагональную распорку.

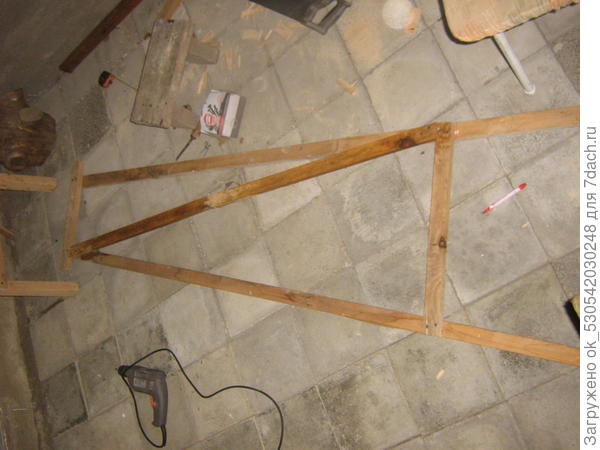

Получилась такая конструкция:

Подпорка стремянки

Осталось к лестнице прикрепить сверху на расстоянии 50 мм опорную перекладину и вставить опору в лестницу.

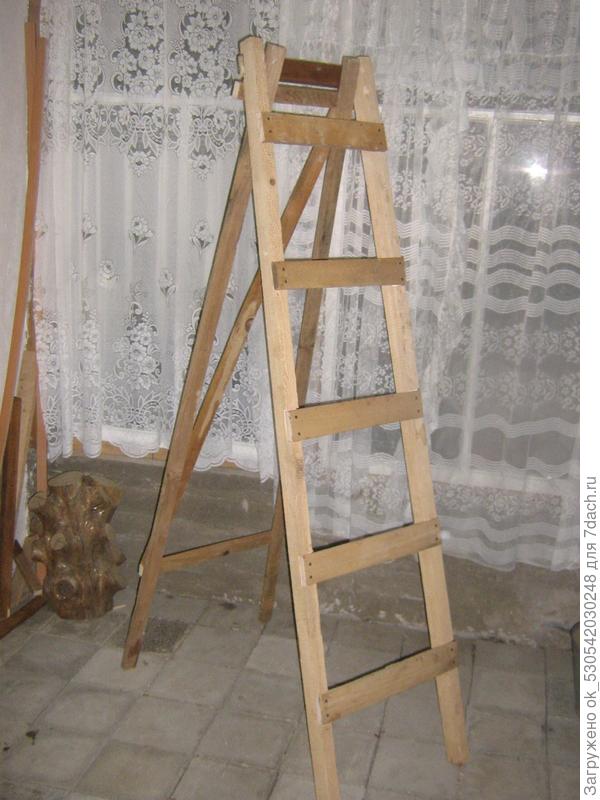

Лестница - стремянка.

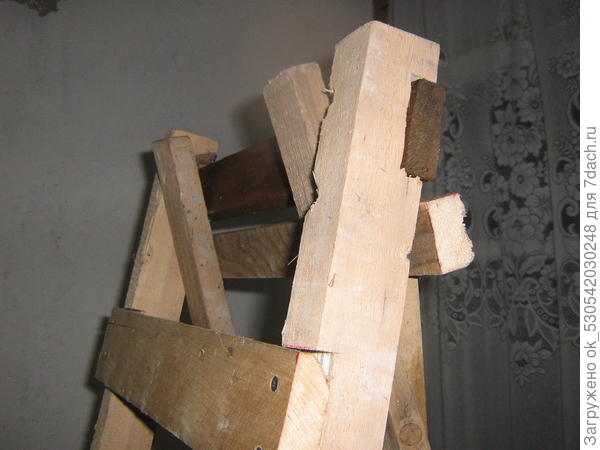

Показываю отдельно верхнее соединение лестницы с подпоркой:

Соединение

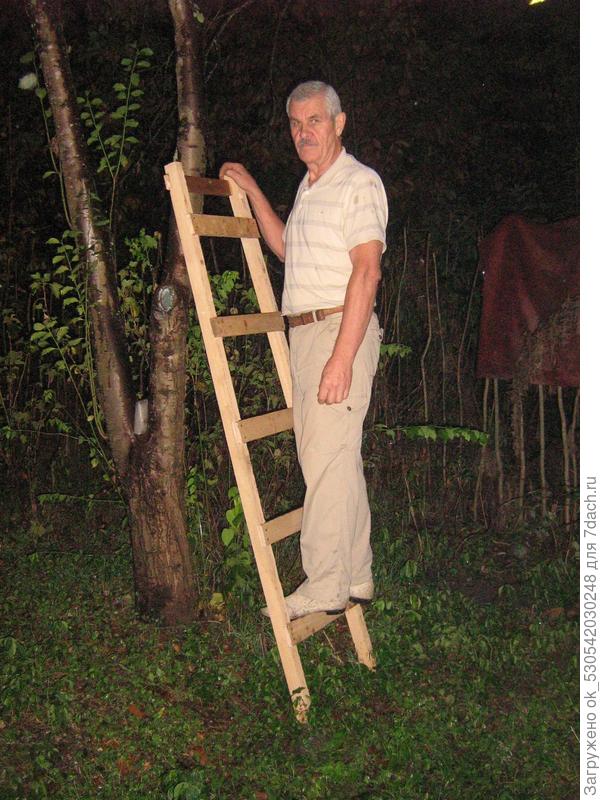

После изготовления провёл испытания, правда уже наступил вечер.


Испытание лестницы.

   А вот — лестница-стремянка

Испытание лестницы - стремянки.

Удачи нам в осуществлении задуманного!

Запись размещена в разделах: , , , ,
Автор записи:
Добавили запись в избранное
user_700 Галина Хазиева




Комментарии (5)
   Молодец Валерий, золотые руки, оказывается так быстро и просто можно изготовить самостоятельно лестницу. Доходчиво показан мастер-класс изготовления лестницы.
Обязательно покажу супругу, как быстро сотворить лестницу, а то в хозяйстве осталось всего 2, и те старенькие, каждый раз думаю, как-бы не сломалась. Не будем ждать аварийной ситуации, а наеду на мужа, пусть делает лестницу, тем более что такие рейки и доски по моему у него есть.
Только на каленных шурупах????
Человек еще не падал с лестницы от «выстрелившей»  ступеньки.
Лучше всего сочетать гвозди и шурупы.  Шуруп будет зажимать крепко, а гвоздь давать вязкость.
В использовании калёных шурупов есть некоторая опасность. Шурупы только держат ступени, нагрузку принимает паз в тетивах лестницы.
У меня есть негативный опыт по леснице. Нужна была длинная лестница для растущего дома, распустил 6 метровую 50ку на перекладины и стойки. Доска была сырая. То же сделал с запилами, перекладины не догадался с дюймовки делать. Еще и укосины воткнул. Вообщем лестница была оч. тяжелой одному не поднять. Однажды заторопился помошников не было, нужно было перенести лесницу. Резко дернул ее, плавно было не оторвать, не удержал, лесница вернулась на место и ударилась о сруб, да так что 1, 5 метровый кусок отломился, не по пазу, и улител вниз. Как только в меня не попал.
