Рекордный урожай в гараже - собираем аэропонную грядку из ПВХ-труб

Поделиться ссылкой
Копировать ссылку
racoon racoon
Юрий Смирнов Москва
Аэропоника — способ выращивания растений, когда их корни находятся в воздушной среде. В традиционном огородничестве они находятся в земле, при выращивании по методике гидропоники — в воде, а в аэропонной установке — висят в воздухе.

Урожай можно получить где угодно
Урожай можно получить где угодно



Как работает аэропоника

В принципе, аэропоника — это разновидность гидропоники, различаются они только способом орошения. В аэропонике вода подается к корням в виде взвеси, очень мелких капель или тумана. Растения находятся в трубе, где установлены форсунки, которые распыляют воду. Получается, что в аэропонной установке мы поливаем растение снизу, влага попадает прямо на корни. В воде растворены все питательные вещества, при этом доступ кислорода и углекислого газа к корням идеальный. Соответственно, растение развивается значительно быстрее. И если грунт не нужен, значит, грядку можно организовать где угодно: в квартире, гараже, на чердаке или даже в подвале.

Основа аэропонной грядки — обычная 200-миллиметровая пластиковая труба (ПВХ), которую можно купить на любом строительном рынке. В ней вырезаны отверстия под специальные контейнеры.

Собираем аэрополнную грядку из материалов со строительного рынка. Фото с канала Игорь Чернышев
Собираем аэропонную грядку из материалов со строительного рынка. Фото с канала Игорь Чернышев

Контейнеры сетчатые. По мере развития растения корни свободно выходят за их пределы.

В пластиковой трубе вырезаны отверстия. В них вставляются решетчатые горшки с наполнителем. Наполнителем может быть керамзит, торф или кокосовая стружка. Фото с канала Игорь Чернышев
В пластиковой трубе вырезаны отверстия. В них вставляются решетчатые горшки с наполнителем. Наполнителем может быть керамзит, торф или кокосовая стружка. Фото с канала Игорь Чернышев

Принцип устройства аэропонной грядки прост — труба в трубе. Горшки вставляются в большую трубу, внутри которой смонтирован замкнутый контур из другой ПП-трубы диаметром 25 мм. Из малой трубы через форсунки будет поступать влага к корням, которые свободно проникают сквозь сетчатые кашпо. Внутренний контур подключается к насосу через переходник 25×10 мм (к 10-миллиметровой силиконовой трубе). Силиконовая труба подключается к насосу. От него силиконовый шланг уходит в накопительный резервуар. Гибкие шланги и насос продаются на AliExpress.

Внутри 200 - мм-й трубы установлена система полива. Контур из пластиковай водопроводной трубы диаметром 25 мм, в эту трубу врезаны 6 форсунок, которые распыляют влагу. Фото с канала Игорь Чернышев
Внутри 200-миллиметровой трубы установлена система полива. Контур — из пластиковой водопроводной трубы диаметром 25 мм. В эту трубу врезаны 6 форсунок, которые распыляют влагу. Фото с канала Игорь Чернышев

К форсункам подключен насос, который и создает достаточное давление для образования мелкодисперсной водяной взвеси внутри грядки. Излишки влаги стекают вниз, в накопительный резервуар (в пластиковую канистру объемом 20 л).

Насос загоняет воду в замкнутый контур в трубе, форсунки распыляют воду внутри большой трубы, излишки стекают в  канистру-накопитель, оттуда насос загоняет воду обратно в контур. Фото с канала Игорь Чернышев
Насос загоняет воду в замкнутый контур в трубе. Форсунки распыляют воду внутри большой трубы. Излишки стекают в канистру-накопитель, оттуда насос загоняет воду обратно в контур. Фото с канала Игорь Чернышев

Вода циркулирует в системе по кругу, но, чтобы грядка работала, надо включать и выключать насос через равные промежутки времени.

Насос и форсунки продаются на AliExpress, там же можно поискать и бюджетный таймер. Оффлайн они продаются в "Леруа Мерлен". Фото с канала Игорь Чернышев
Насос и форсунки продаются на AliExpress, там же можно поискать и бюджетный таймер. Офлайн они продаются в «Леруа Мерлен». Фото с канала Игорь Чернышев



Самое простое решение — подключить насос через недорогой электрический таймер, который будет включать насос на 2-3 минуты 1 раз в час. Можно пойти дальше по пути полной автоматизации аэропонной грядки и сделать так, чтобы управлять ею удаленно с компьютера.

Рассада перцев Халапеньо, в грядке будут расти перцы. Фото с канала Игорь Чернышев
Рассада перцев 'Халапеньо': в грядке будут расти они. Фото с канала Игорь Чернышев

Автоматизация аэропонной грядки

Чтобы управлять поливом удаленно, потребуется определенный навык в работе с компьютером. Для автоматизации работы понадобится контроллер на базе Arduino. К нему подключаются датчик температуры и влажности, реле управления насосом и датчик pH, который установлен в накопительный резервуар. В свою очередь, контроллер подключен к компьютеру.

Компоненты для автоматизации работы аэропонной грядки. Контроллер на базе Андруино, датчик влажности и температуры, датчик pH. Фото с канала Игорь ЧернышевКомпоненты для автоматизации работы аэропонной грядки. Контроллер на базе Arduino, датчик влажности и температуры, датчик pH. Фото с канала Игорь Чернышев

Такая система автоматизации позволит видеть на компьютере влажность, pH, температуру, а также управлять работой насоса. Программный код для контроллера можно найти в свободном доступе.

Ads by

Вертикальная аэропонная грядка

Она будет занимать очень мало места и легко поместится даже в квартире. Кстати, может послужить альтернативным увлажнителем воздуха.

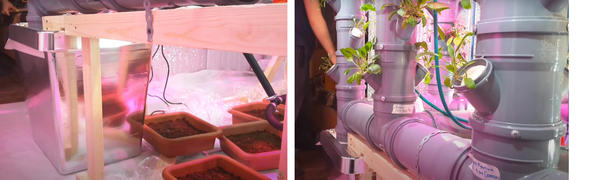

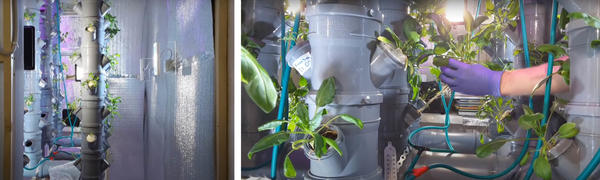

Экспериментальная самодельная аэропонная установка АЭРО+ФЛОРА Фото с канала НА ЗЕМЛЕ 24Экспериментальная самодельная аэропонная установка «Аэро-Флора». Фото с канала НА ЗЕМЛЕ 24

Аэропонная колонна собирается из крестовин канализационной ПВХ-трубы диаметром 200 мм с двумя выходами на 50 мм под 45°. Технология все та же — подводим воду и распыляем внутри трубы. Растения сажаем в 50-миллиметровые отводы.

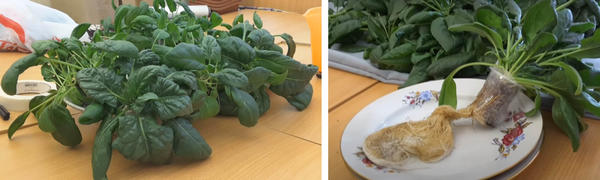

Домашняя аэропонная плантация шпината. Рассада шпината высаживается в поролон.Фото с канала НА ЗЕМЛЕ 24
Домашняя аэропонная плантация шпината. Рассада высаживается в поролон. Фото с канала НА ЗЕМЛЕ 24

Шпинат растет в такой грядке 35-40 дней. Через месяц можно начинать сбор урожая. Один кустик (на одном посадочном месте) вырастает до 40 г. Использовались сорта 'Крепыш', 'Илья Муромец'.

Корень вырастает до 30-40 см длинной. Пластиковый стаканчик мешает развитию корня. В поролоне шпинат растет лучше. Фото с канала НА ЗЕМЛЕ 24
Корень вырастает до 30-40 см длиной. Пластиковый стаканчик мешает его развитию. В поролоне шпинат растет лучше. Фото с канала НА ЗЕМЛЕ 24

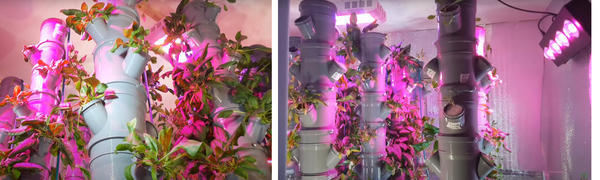

Освещают грядку 50-ваттные строительные светильники плюс парочка фитоламп

Освещение аэропонной грядки. Фото с канала НА ЗЕМЛЕ 24
Освещение аэропонной грядки. Фото с канала НА ЗЕМЛЕ 24

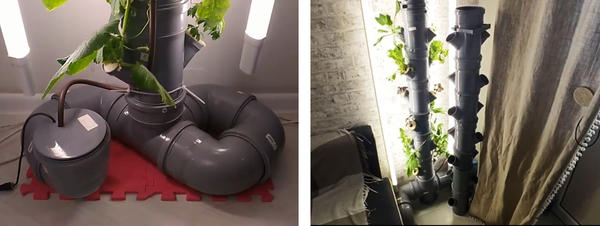

Компактная аэропонная грядка

Одна вертикальная грядка занимает меньше половины квадратного метра и при высоте 145 см имеет 14 посадочных мест.

Вертикальную аэропонную грядку легко нарастить. Наращиваем конструкцию на метр и получаем еще 12 посадочных мест. Фото с канала Дмитрий Нефёдов
Вертикальную аэропонную грядку легко нарастить. Каждый метр — 12 посадочных мест. Фото с канала Дмитрий Нефедов

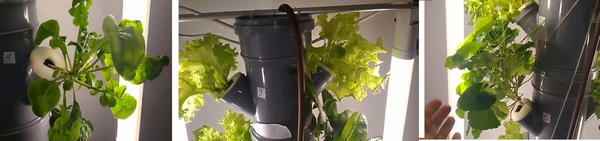

Можно посадить 14 разных полезных растений, например салат 'Озорник', руколу, настурцию съедобную, базилик, шпинат, огурцы, помидоры.

Руккола, салат, настурция съедобная хорошо растут на одной грядке.Фото с канала Дмитрий Нефёдов
Рукола, салат, настурция съедобная хорошо растут на одной грядке. Фото с канала Дмитрий Нефедов

Управляется установка двумя таймерами: один включает свет, другой — поливальный насос.

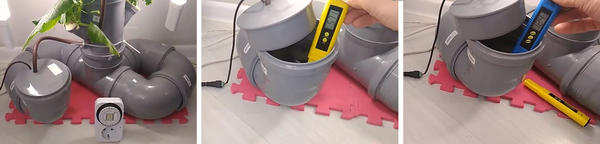

Замеряем pH и концентрацию полезных веществ в растворе. Фото с канала Дмитрий Нефёдов
Замеряем pH и концентрацию полезных веществ в растворе. Фото с канала Дмитрий Нефедов

Желательно поддерживать pH на уровне 5,5-6. Также надо контролировать концентрацию питательных веществ в растворе. Для этого используем простой солемер, концентрацию солей поддерживаем на уровне 1200 ppm.

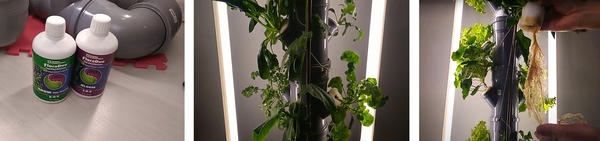

Жидкое удобрение для питания растений, в аэропонной грядке. Фото с канала Дмитрий Нефёдов
Жидкое удобрение для питания растений в аэропонной грядке. Фото с канала Дмитрий Нефедов

Заливаем в накопительный резервуар установки жидкое удобрение, разведенное водой по инструкции.

Аэропоника по сравнению с гидропоникой дает прирост биомассы на 80%, а расход воды снижается процентов на 60. Преимущества очевидны! НАСА уже давно занимается разработкой космической аэропонной грядки для создания плантаций на лунной станции. Да и на Марсе, пожалуй, свежую зелень поселенцы будут выращивать по этой технологии, а не на плохо изученном марсианском грунте.
