Доброго всем дня. Решил тоже поделиться своими фотографиями по преобразованию дачного участка.
Купили мы его в 2011 году с женой на свадебные. По сути — голая земля с намеками на когда-то задуманный начатый забор.
Имелось два дерева сливы, запущенный малинник и смородина в клеще.

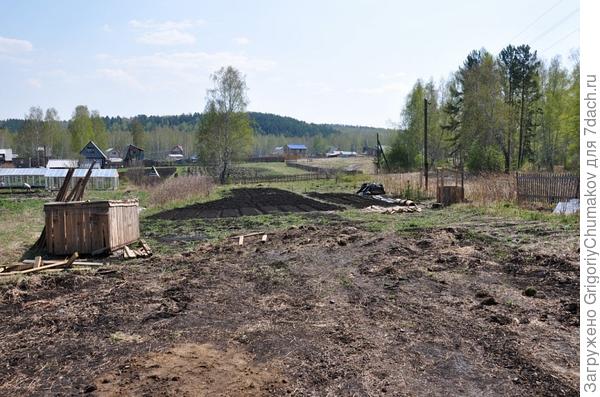

вид дачного участка со старым ящиком

На фото распахано часть участка и сделаны грядки. Притащили пару ящиков из-под под лифтов, с работы.
Один разобрали и начали строить самую важную постройку, начало всех начал — туалет :).

Туалет из ящиков

Длинные доски были только на прожилинах, поэтому получился вот такой составной.

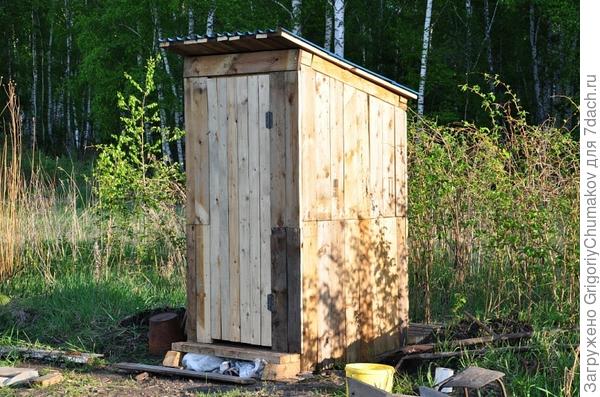

готовый экземпляр

На фото смотрится шикарно по цвету, но по факту доски строгались только на двери, и цвет был разномастный, было принято решение покрасить.

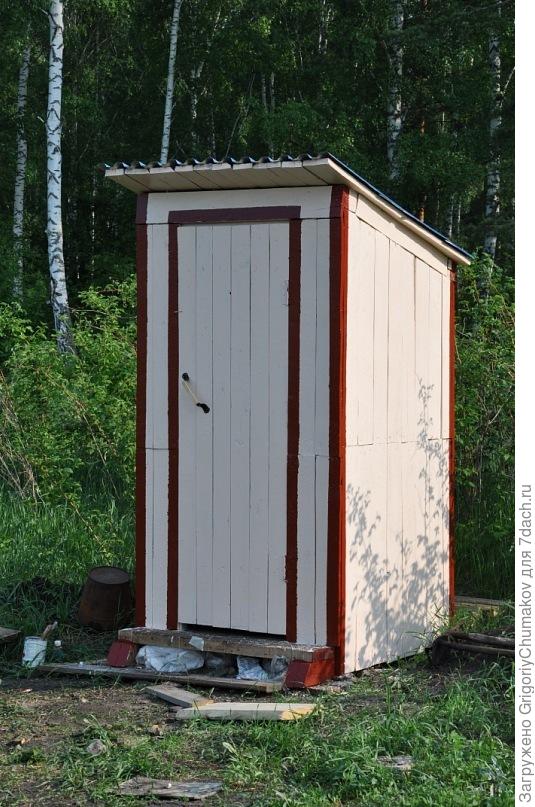

Выкрашенный туалет

С этой постройки было начато большое строительство :).
Потом возводилась небольшая простая беседка и лавочка

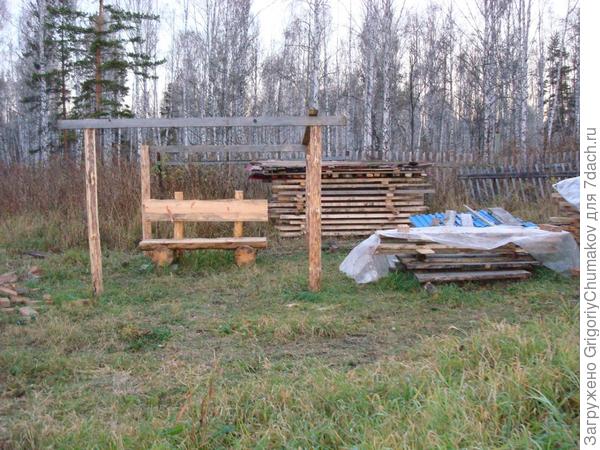

строительство беседки

Столбы были из сухостоя, всё остальное, включая доски на заднем плане,  с тех же ящиков, благо лифтов тогда меняли в городе много :). Сверху были брошены листы металлочерепицы — остатки от строительства родственника.

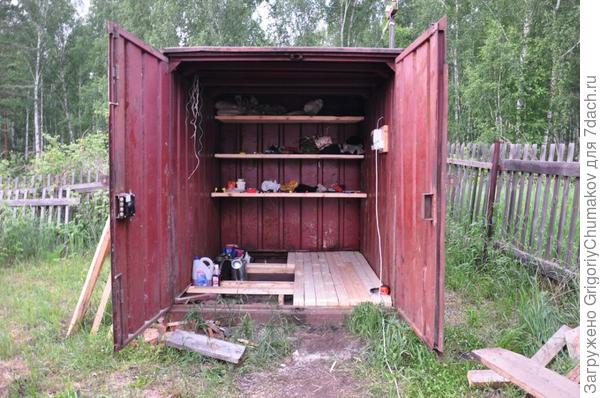

Контейнер

Была приобретена ещё одна важная вещь — старый контейнер для инвентаря. Сам был крепок со скрипучими дверями, но пол был страхом. Это дело я исправил. Что-то построить еще в тот год не вышло.

Огородные дела тоже не ждали. К сожалению фото огорода нет. Были высажены саженцы парочки ранеток и черешен, несколько слив. Из родной деревни привез три ели, пихту, и штук пять кедров (два кедра были большие — около метра).
В итоге все кедры, включая маленькие, погибли в течении 3 лет, мелкие держались дольше всех.
Одна черешня вымерзла. Одна большая слива — наследство от прежних хозяев, засохла, пришлось выпилить.
Все остальное пока живо.
 В семье появился ребенок. Но благодаря моей маме, ее финансированию (простой сельской учительницы) следующим летом было решено заложить фундамент.

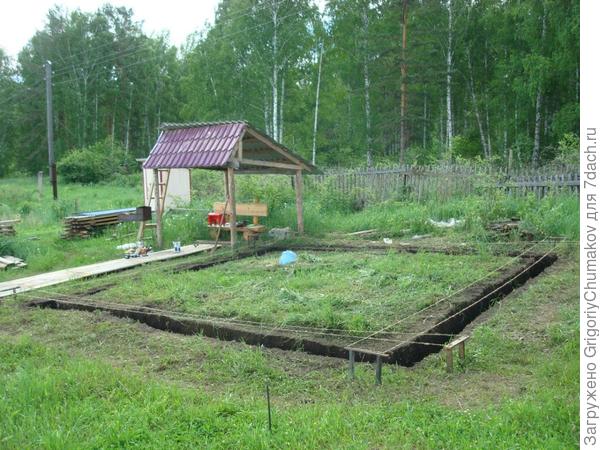

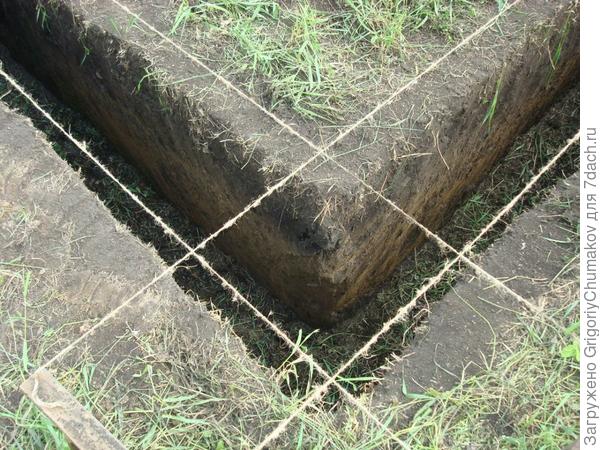

разметка под фундамент

яма под фундамент

Лишних денег не было. Поэтому все делали сами. Помогал мне зять. За что ему огромное спасибо.
Дом пришлось разместить именно так, а не иначе. Потому как построился быстро сосед (на фото не видно) и планы по застройке пришлось менять. Что потом при строительстве оказалось смертельным для недостроенной беседки. Сначала мы её спилили снизу и таскали по участку, но в итоге мне пришлось её разломать.
Заливка фундамента
Фундамент

Далее зять уехал на сессию, а мне предстояло еще сделать фундамент под печь

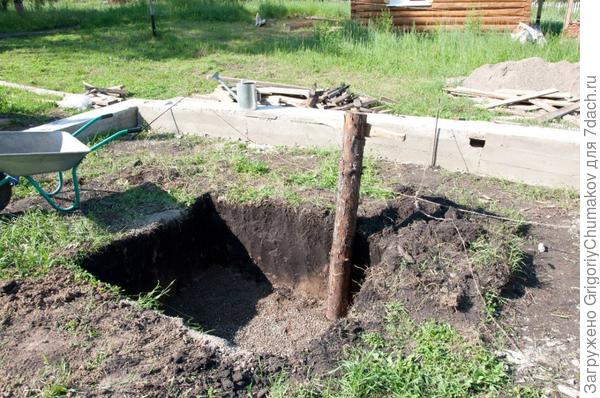

яма

Выкопал яму. Возвел опалубку. Связал арматуру.

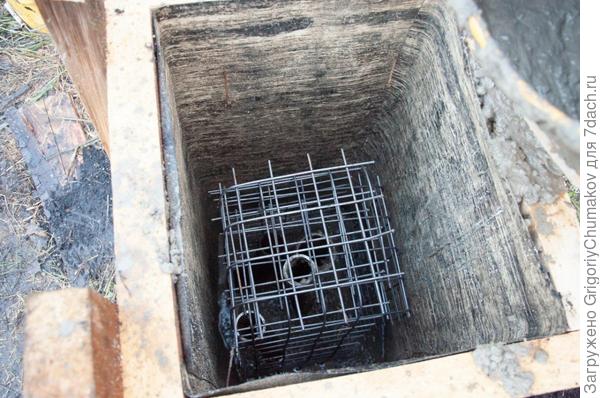

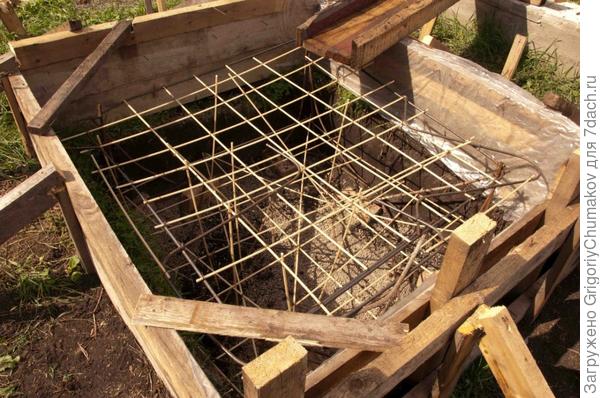

опалубка под печной фундамент с арматурой

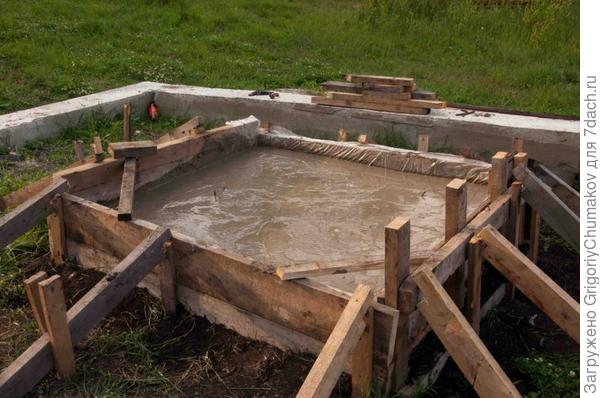

ну и залил

фундамент под печь

Лето 2013 закончилось готовым фундаментом.

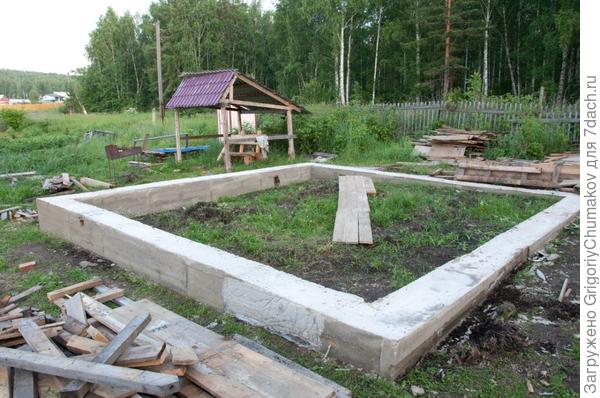

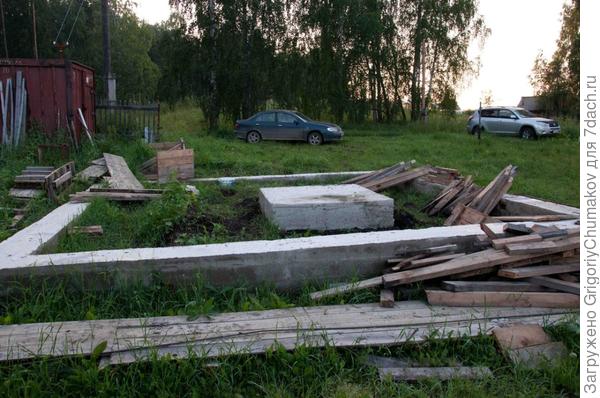

Готовый фундамет

Всю зиму моя заботливая мама собирала деньги на стройматериал, на брус. И летом 2014 было начато строительство непосредственно самого дома.

Начало дома

Теперь дом делал в основном сам. Только для подъёма брусьев звал периодически брата.

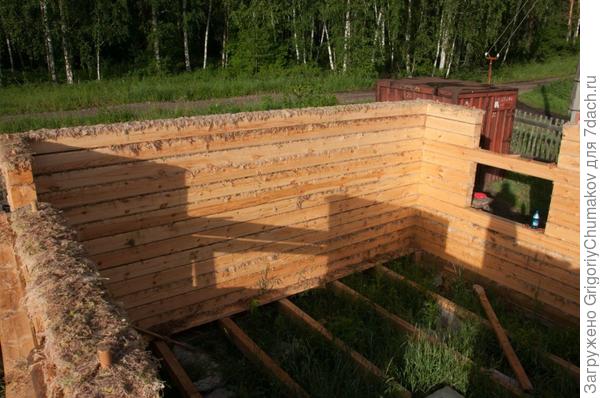

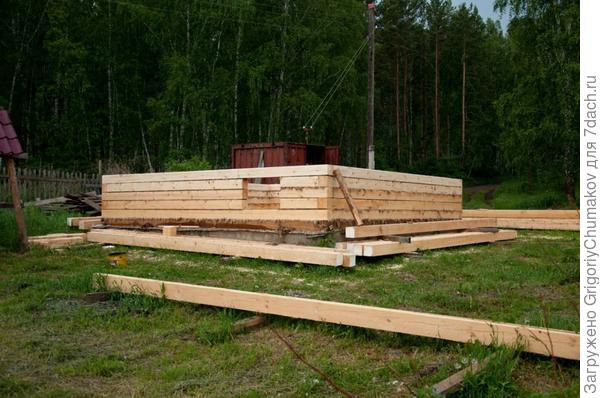

Сруб

Клал на мох под смешки всех остальных, для экономии и экологичности.

под опроры

Опоры под крыльцо пришлось делать в процессе, чтобы напустить крышу.

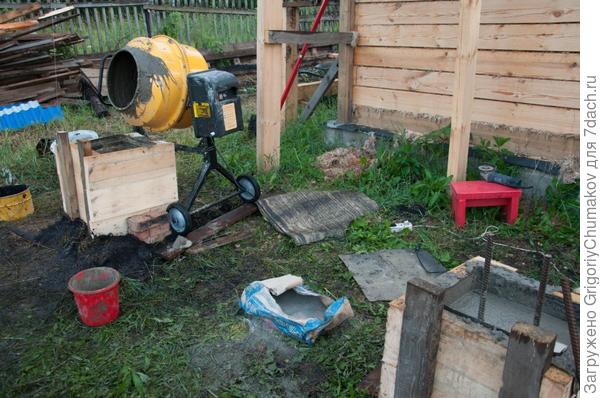

Заливка столбиков под крыльцо

Испытал бетономешалку, классная вещь.

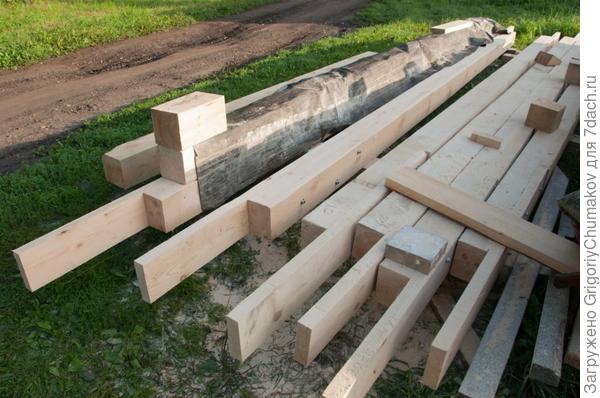

балки

Балки пришлось искусственно наращивать, потому как пиломатериал более 6 метров не пилят, а крышу надо шире стен. Ну и выбрал я, перерыв интернет, такой вариант:

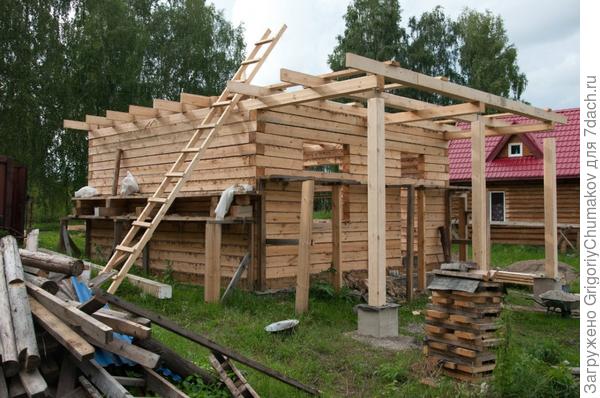

Дом с балками

Стал вырисовываться дом.

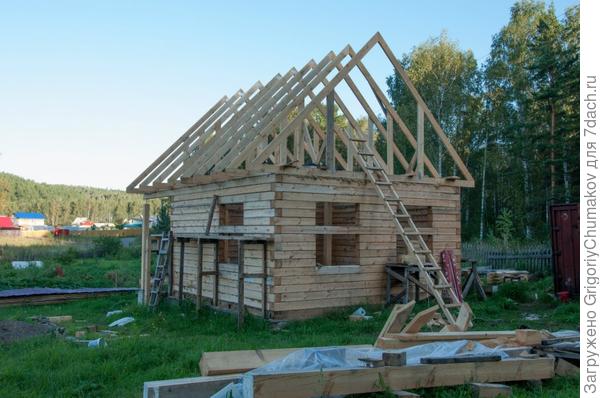

Стропила

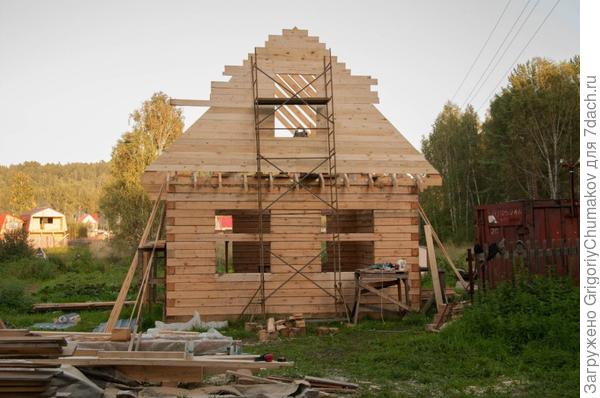

Фронтоны

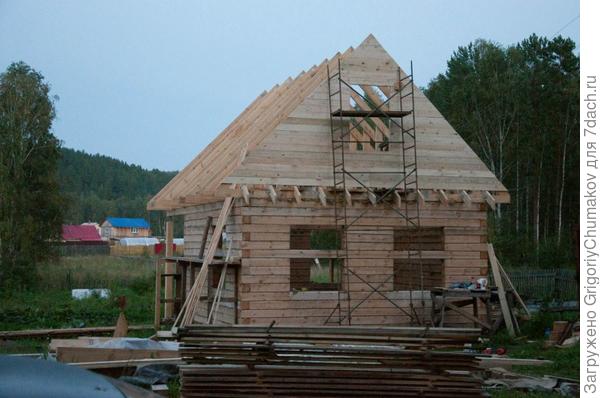

Фронтоны

Фронтоны решил делать до кровли, чтобы легче было отпиливать под углом.

Готовый фронтон

С крышей была резина. Сия работа зависела не от меня одного, но и от родственников, нанимать силу не было средств, долго собирал родственников, но в итоге с их помощью крыша была покрыта.

Дом с крышей

На зиму оконные проемы были затянуты целлофаном от осадков, и стройка ушла на зимнюю спячку.

Нынешним 2015-м выкроить целиком отпуск на дачу как-то не удалось, и такого рывка, как прошлый, год не было.
Кроме того отделочные работы не так видимы, как общестроительные, а времени требуют уйму.
По фото будет заметно только то, что были сделаны черновые косяки, в них установлены окна (окна заказывал).
После ободрал сруб болгаркой, после чего покрыл коробку антисептиком.

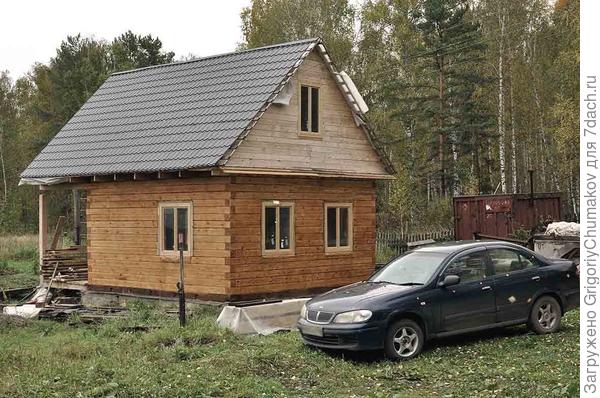

Окрашенный дом с окнами

После установки окно и окраски трех стен снаружи оч. дверь захотелось сделать, что бы осенью еще по небольшому холоду можно было заскочить что то поделать. Промониторив интернет и узнав расценки у мастера что делал мне окна, решил дверь делать сам. Купил вроде как сухих досок и брус на косяки приступил к осуществлению задуманного.

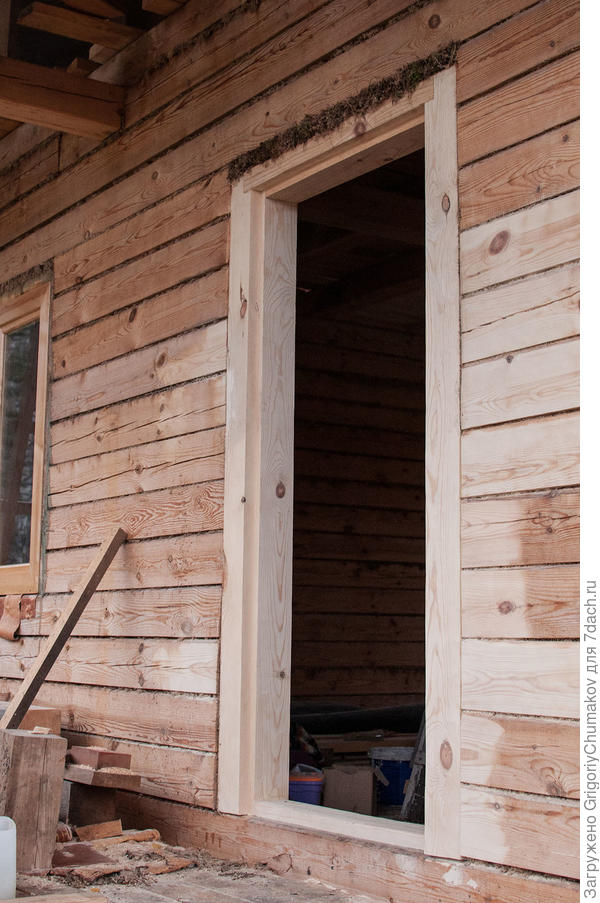

косяки
С косяками все прошло гладко, замучался только отбирать материал. На пилорам так или иначе но впихнут порченое дерево, этот привоз не был исключением, хорошо было куплено с небольшим запасом — опыт прошлых ошибок. Во общем косяки удались.

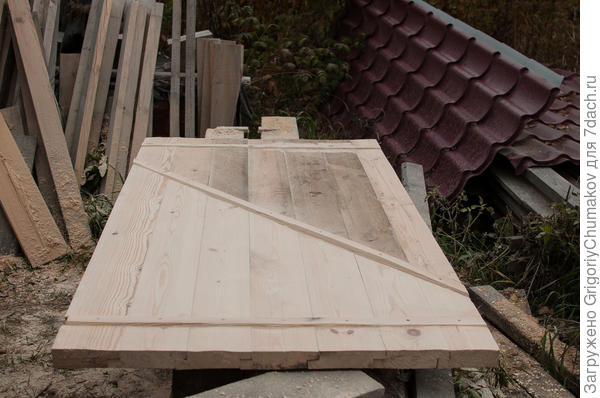

С дверью  трудности состояли в том что доски были не отфугованы и изготавливать пришлось подручным инструментом, струбцин то же нет поэтому решение из всемирной паутины и советы соседей привели к клиньям. Прямых советчиков не было стал делать так как понял.склейка щита
в итоге после склейки вытащил на улицу стал убирать неровности шлейф машинкойДверь с наружной стороны
с внутренней

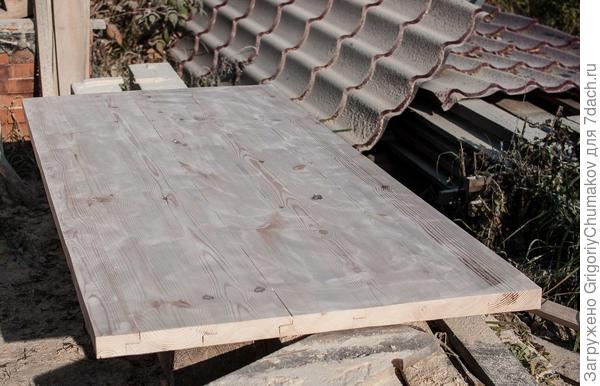

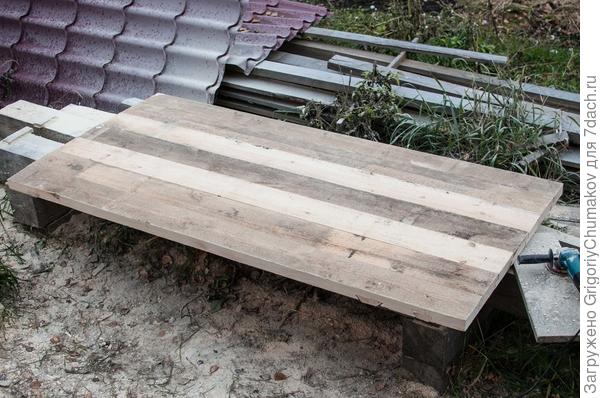

щит двери необработанный
После шлифовка и выравнивания шлейф машинкой получился вот такой щит

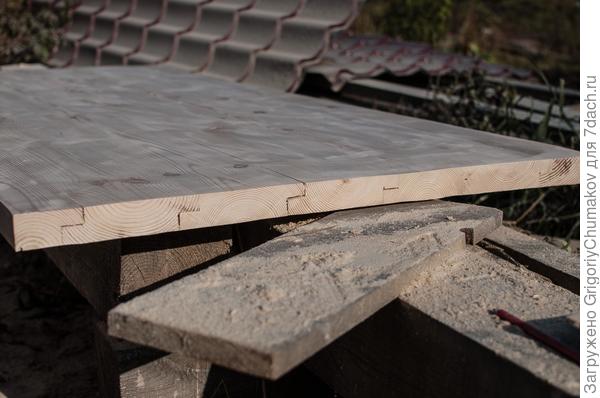

после шлифовки и и торцевания

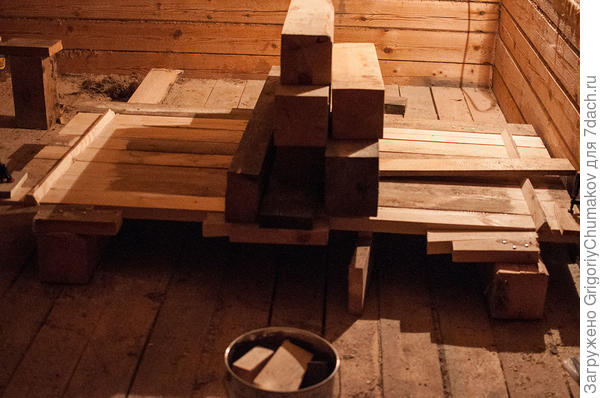

немного вернусь к склейке щита, после противоречивых рекомендаций по расположению досок исходя из рисунка годовых колец, решил сделать в шахматном порядке, может это и не правильно, но подумал что раз нет обоснований пусть доски друг друга уравновешивают:
расположение досок в щите
Наконец после долгих мучений со скрытыми навесами, установил дверь

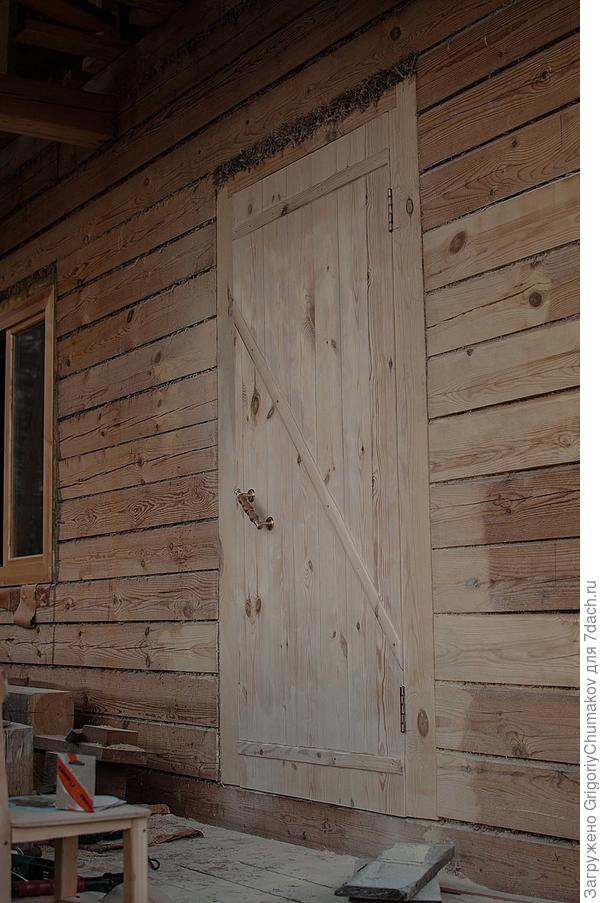

Установленная дверь



Запись размещена в разделах: , , , , ,
59 комментариев 33 спасибо за запись 5 в избранном 22477 просмотров
Поделиться ссылкой
Копировать ссылку
Автор записи:
Добавили запись в избранное
user_700 Галина Хазиева и еще 4 человека




Комментарии (59)
Спасибо за пожелания.
Что скрепит и плохо открывается закрывается бывает такое у дверей. Но на счет безопасности вообще неуверен. Если грабители воры пожелают проникнуть в дом, просто выбьют окна и дверь ломать не надо. Железная дверь по безопасности думаю актуальна в кирпичном или бетонном доме с окнами со ставнями.
Григорий, по поводу двери входной я Зою Гурскую поддерживаю. Она очень удобна в эксплуатации. Для нас безопасность тоже не на первом месте, залезут и через мет. дверь. Столкнулись с готовыми дверями — просто не товар. Можно сделать самому, муж делал дверь в баню, летний дом и сарай для дров. Замок только в летнем домике. Возня не стоит того.
Последний раз редактировалось
Посмотрим. Мне было интересно сделать дверь самому. Ну и финансы поют романсы
Спасибо за репортаж! Огромную работу проделали! Дом будет замечательный просторный, новый, экологичный, у нас ведь как? задумал-делай, у вас дело идет и со временем все будет, Удачи Вам и Здоровья!
Спасибо за удачу Вам то же не болеть и успехов в новом году!
Какой Вы МОЛОДЕЦ!!! Работа проделана колоссальная!!! Все классно. Спасибо, что поделились. Желаю терпения и упорства, т.к. предстоит сделать еще очень много!
Спасибо за комплимент . Будем стараться, а там как Бог даст.
Ваша стройка выше всяких похвал. Примите мои поздравления и искреннее уважение к вашей работе. Успехов Вам в дальнейшем освоении дачи, а жена присоединится к вашему увлечению — не сомневайтесь. Все рано или поздно понимают, что лучше, приятнее и полезнее дышать воздухом, а не выхлопными газами, и слушать птиц, а не техногенные звуки
Не знаю, когда это до неё дойдет… Но спасибо за похвалу
Григорий, добрый день. Только сейчас прочитала этот материал. Очень интересно! У нас вот есть домик, но скорее всего его придется сносить и строить новый. А пока построили баню, которую будем использовать как «жилье». А еще меня обрадовало то, что вы тоже все сначала строите в 3D. Вот и я тоже. Мне было попроще — баню нам ставила бригада, а потом мы уже начали доводить ее до ума. Поэтому я саму баню «строила» без подробностей, не из отдельного бруса. А вот то, что сами делаем — все с точностью до 0,5 мм. Скольких ошибок удалось избежать, сколько ценного летнего времени было сэкономлено. А в какой программе вы работаете? Я на заводе работала в SolidWorks, в ней и «строю».
Ранней весны вам и удачи в строительстве дома!
3D — наше: лестница, навес над крыльцом.
3D - наше: лестница, навес над крыльцом.

Баню нам построили.
Баню нам построили.

Кое что сделали уже сами.
Кое что сделали уже сами.

Но основная работа снаружи не видна. Это 2 этаж, комната для внучек.
Но основная работа снаружи не видна. Это 2 этаж, комната для внучек.
Красиво у Вас вышло. Я=то же чертил в SolidWorks, но потом он перестал работать, не могу найти ломаный под свою систему. И перешел на русскую программу t-flex cad небо и земля, солид проще и с ЧПУ, как говорят, может работать, но у нашей возможности в разы, просто её ещё не оценили.
Григорий, а почему у русской программы такое странное нерусское название? Предположим, если есть реально русская программа для проектирования — так она «Компас», а тут t-flex cad… А вы ее в паутине надыбали? Нужно посмотреть. А мы сейчас в процессе строительства двух объектов: теннисного разборного стола и туалета. В инете нашли хорошее видео по самостоятельному изготовлению т.стола, быстренько его создали в объеме, расчет материалов и часть чертежей уже готова.
Туалет пока прорисовываю в Автокаде, определяюсь с габаритами и «концепцией конструкции». Сейчас выложу картинки.
Вот этот туалетик, найденный в интернете, нам очень понравился, только вот высота конька под 3 метра. Это многовато, перерабатываю внешний вид, уменьшаю высоту ради экономии материалов.

Вот этот туалетик, найденный в интернете, нам очень понравился, только вот высота конька под 3 метра. Это многовато, перерабатываю внешний вид, уменьшаю высоту ради экономии материалов.

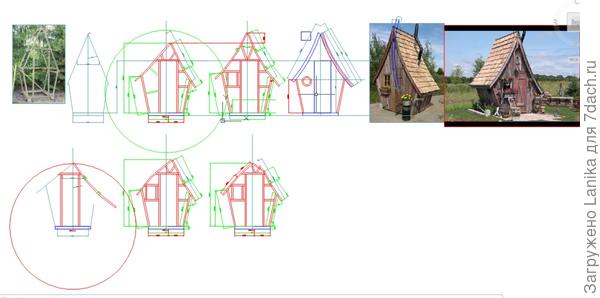

Внешние контуры, определение конструкции каркаса с использование опыта из интернета.
Внешние контуры, определение конструкции каркаса с использование опыта из интернета.

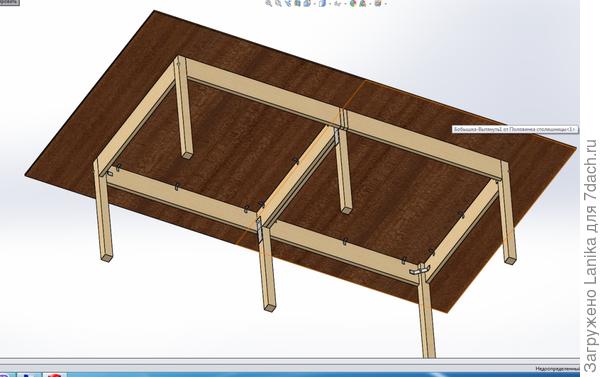

А это стол «снизу», Solid. Есть ссылка на видео.

А это стол "снизу", Solid. Есть ссылка на видео.
Туалет проектировать Автокадом… это Вы круто, Нина!)
Владимир, я считаю, что тут мне повезло с моей профессией, поскольку предварительное проектирование позволяет нам, не плотникам, не архитекторам, сэкономить время при «строительстве» на даче. Да еще избежать множества ошибок.
Да все верно, Нина! Профессия у Вас отличная! Просто я вспомнил свои мучительные и яростные попытки с разбегу попользоваться автокадом вместо кульмана в те далекие времена, когда он только появился у нас в стране
День добрый, Нина. Нет, нашёл я программу не в интернете, а на работе. Мы в Красноярске — представители московского лифтостроительного завода. Так вот завод использует данную программу, мне хотелось узнать, какой программой пользуются проектировщики, с боем узнал . А почему иностранное название, не скажу, это вопрос к разработчикам, может для привлечения заказчиков за рубежом. Солид, конечно, крут для быстрого построения 3 д моделей и выявления слабых мест в задумке. Но когда много составных деталей в сборке через сопряжения, растёт число ошибок. Причём во всех версиях, где пользовался. Ну а если рассматривать его как приложение для дачи и дома, наверное, проще и удобнее программы не найдёшь. Когда он у меня перестал работать, хотел я в 3д нарисовать весь участок и расставить всё максимально органично. Пробовал разные онлайн 3д-чертилки, всё бросил. Ничего не понравилось.
И, кстати, когда солид у меня загнулся, я как раз делал крышу и уже расчёты габаритов стропил делал в t-flex — просто 2д чертёж, все размеры узнал, потом с небольшим запасом напилил досок, и в путь. Почему с запасом? Сруб не идеально ровный кубик, с погрешностью на это. И когда там думал в программе над крышей, очень удобно было менять размеры и наблюдать, как меняется весь чертёж.
Григорий, добрый день. То, что доски для крыши пилил с запасом — это понятно, в программе мы создаем «идеальное» строение: с абсолютно прямыми углами, с равными расстояниями между опорами стропил.
У нас тем более — сама баня была поставлена бригадой узбеков (прораб-руководитель русский), я только воссоздавала ее в объеме, конечно — многое даже замерить точно не получилось, опоры стропил с разным шагом, не параллельны, естественно… Это я просто проигнорировала…
А вот когда проектировала лестницу на второй этаж, или крышки люков ( люк был вырезан для вертикальной приставной лестницы 60х60, увеличен до 900х1300, крышку люка я сделала из двух частей, чтобы можно было открывать их поочередно, в Solid сразу видно вес — крышка целиком была тяжеловата) — тут я все замеры сделала точно. Поэтому мужу ничего не приходилось подгонять — все получилось точно.
Насчет ошибок в больших сборках — не заметила… Самый большой объект, созданный мной в объеме и с подробными чертежами и планировок, и мельчайших деталей был «Участок подготовки поверхности деталей перед порошковой окраской». Там было под 1 000 000 деталировок, ошибок не нашли, кое-что уточнялось в процессе реализации, но это были мои косяки, одному человеку трудно все это свернуть… А вот тормозил компьютер прилично…

Лестница на «2 этаж, короче — на чердак, из которого мы сделали мансарду.
Лестница на "2 этаж, короче - на чердак, из которого мы сделали мансарду.
Не знаю, сейчас привести что-то не могу, нет программы и прощупать файлы с ошибками невозможно, но то, что были — это точно. Может, я громозко сопряжения задавал, может, что программа пиратская была
Я сейчас уже не работаю, но вот для домашних дел применяю свои прежние навыки. Мы с вами убедились — это очень удобно: во-первых, можно еще на стадии проектирования увидеть косяки (когда «ставили» козырек над дверью на веранде, вроде все продумали: чтобы самый высокий не задевал нижнюю кромку козырька головой, чтобы угол наклона не создавал проблем для сползания снега с крыши, чтобы конструкция крепления козырька к вертикальным брусьям веранды была достаточно надежной и выдерживала массу сползающего снега) — а потом «открыла» дверь, а она углом «прорезает» это самый козырек. Пришлось уменьшить высоту двери и изменить угол уклона козырька. И это на компьютере, а не в реальных деревяшках. А еще — это значительно ускоряет процесс самого «строительства». Муж сделал и установил этот козырек за пол дня. Сосед, глядя на нас, решил устроить козырек над входом в сарай, дня три возился — мы же не строители, все методом тыка… Так что успехов нам с вами в деле 3D-проектирования для дачи-дома!
Всего доброго!

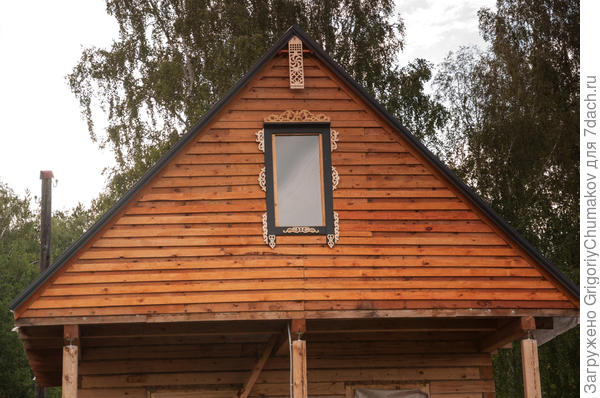

Наконец добрался до огородного фронтона
