Варианты крепления стропил крыши на дачных постройках

Рано или поздно на дачном участке появляются постройки, выполненные кладкой кирпичом или строительными блоками: домик, баня, хозяйственный блок. И вот уже готов фундамент, завершена кладка, настало время заняться крышей.

После кладки
После кладки

Иногда, в силу особенностей постройки, встает вопрос: как всё же крепить стропила? Вариантов может быть несколько, поэтому остановимся на трех способах крепления.

Через мауэрлат на стенах

Самый распространенный способ – крепление стропил к кирпичной части дома через переходную доску или брус – мауэрлат, под который кладется гидроизоляция. Но для этого и сам мауэрлат должен быть надежно закреплен на несущих стенах, а также (в некоторых конструкциях) и на средней стене. В последнем случае на средний мауэрлат (лежень) ставятся дополнительные деревянные опоры.

Мауэрлат
Мауэрлат

Сделать это можно разными способами, например, при помощи замурованных в кладке вертикальных шпилек, пропущенных через доску, с последующей подтяжкой доски или с помощью стальной проволоки диаметром от 4 мм, также вмурованной в кладку и пропущенной в нескольких местах по длине стены через доску.

Закрепление мауэрлата на стене проволокой
Закрепление мауэрлата на стене проволокой

Затем заранее соединенные затяжкой (горизонтальной доской) стропильные ноги водружают на постоянное место и закрепляют, например, с помощью гвоздей – сначала по фронтонам, с последующим выравниванием по ним по прямой линии коньковой части остальных стропил. Очевидно, что все стропильные конструкции должны быть идентичны и установлены строго вертикально. Для временной фиксации на месте используют распорные доски.

Крепление гвоздями
Крепление гвоздями

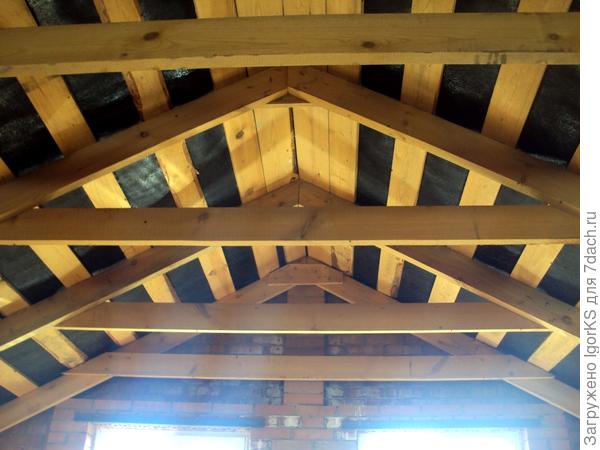

Для наилучшего контакта стропил и мауэрлата в стропилах можно изготовить пазы, которыми они лягут на мауэрлат. Делать это нужно аккуратно, с точностью рассчитав углы запила. Вся стропильная конструкция может быть как с подконьковым прогоном в виде доски или бруса, так и без него.

Конструкция без подконькового прогона
Конструкция без подконькового прогона

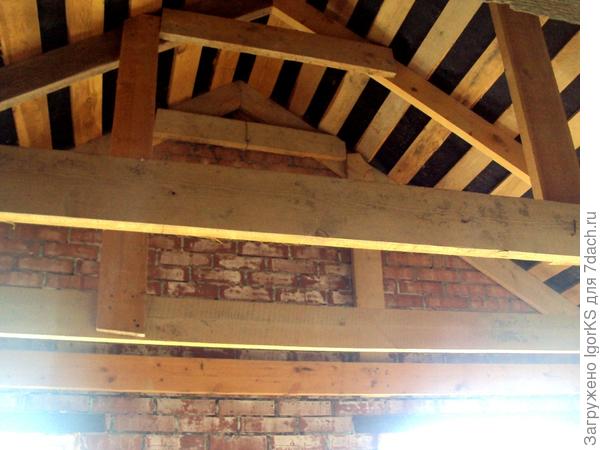

При большой ширине стропильную конструкцию с приподнятой затяжкой можно усилить вертикальными стойками или подкосами.

Усиление вертикальными стойками
Усиление вертикальными стойками

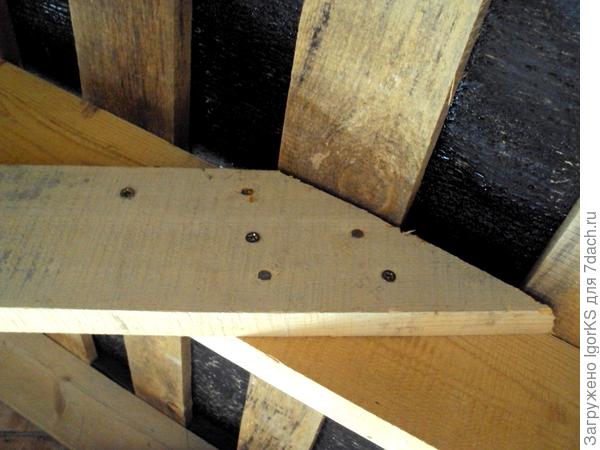

Элементы стропильной конструкции можно крепить между собой гвоздями, шурупами и болтами.

Место соединения
Место соединения

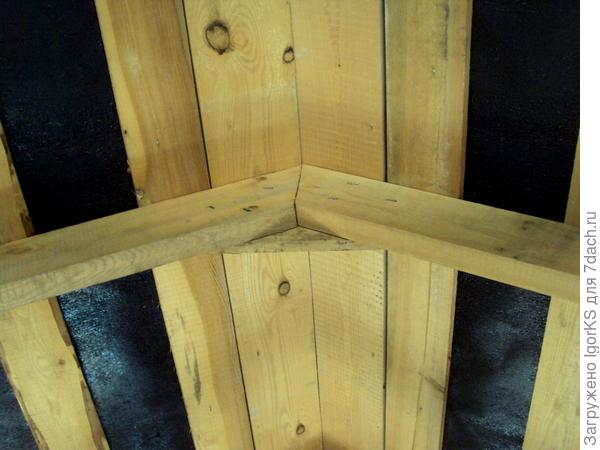

При наложении обрешеточной доски для наилучшего закрепления самого конькового элемента имеет смысл усилить и коньковый узел.

Коньковая часть обрешетки
Коньковая часть обрешетки

Принявшие окончательное место стропила дополнительно фиксируют к мауэрлату с помощью металлических уголков.

Заключительное крепление уголками
Заключительное крепление уголками

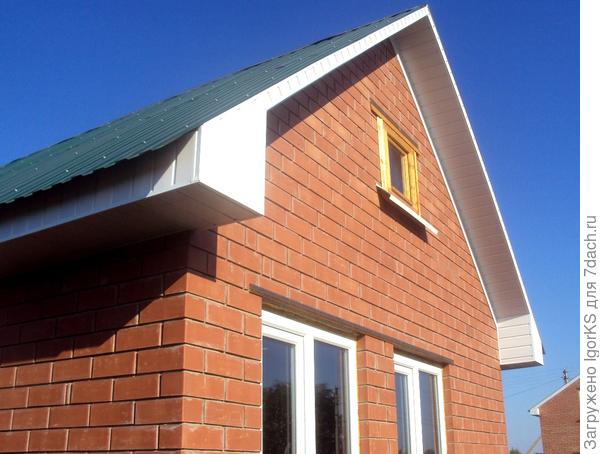

Выступающая за стену часть стропильной ноги образует карнизный свес. К ней прикрепляют дополнительный элемент из доски, который будет служить нижней горизонтальной частью каркаса карнизного короба. Затем к получившейся карнизной основе по всей длине стены крепятся лобовая и нижние доски. Угол спила законцовочной части всех стропил и горизонтальный выносной размер от стены должны быть одинаковыми, от этого напрямую зависит качество изготовления карнизного короба.

Устройство карнизной части крыши
Устройство карнизной части крыши

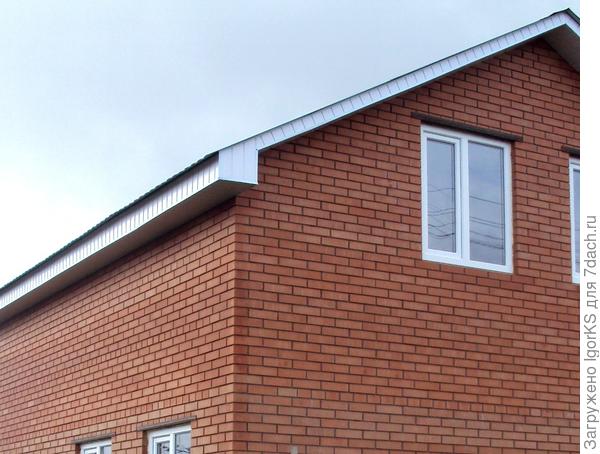

Всю конструкцию карниза можно сделать полностью деревянной или обшить снаружи пластиковой или металлической вагонкой.

Обшивка пластиковой вагонкой
Обшивка пластиковой вагонкой

При нарезке элементов вагонки следует периодически (после набранных 4-5 штук) замерять расстояние между уголковыми элементами W- и F-образного типа, корректируя ширину нарезки наборных элементов. Сами уголки правильнее крепить (крепление производится степлером и саморезами) к лобовой и нижним доскам до их (досок) непосредственной установки на место. Поверхности доски в месте крепления уголков должны быть ровными и прямыми. В этом случае можно добиться наилучшей параллельности уголков друг другу, что упростит процесс обшивки. Вагонка при наборе крепится к доскам степлером через каждые несколько штук. Наборные элементы ни в коем случае не должны входить в пазы уголков враспор.


Через мауэрлат на опорах

Также можно использовать вариант крепления стропил на мауэрлат, зафиксированный на опорах с внутренней стороны кладки. Тогда в качестве этих элементов используется брус размерами 100х100 мм.

Мауэрлат на опорах
Мауэрлат на опорах

Лаги пола второго этажа монтируются в стену.

Лаги пола второго этажа
Лаги пола второго этажа

К ним сверху крепятся вертикальные опоры из бруса, которые дополнительно фиксируются на месте, например, с помощью стальной проволоки, вмурованной в стену.

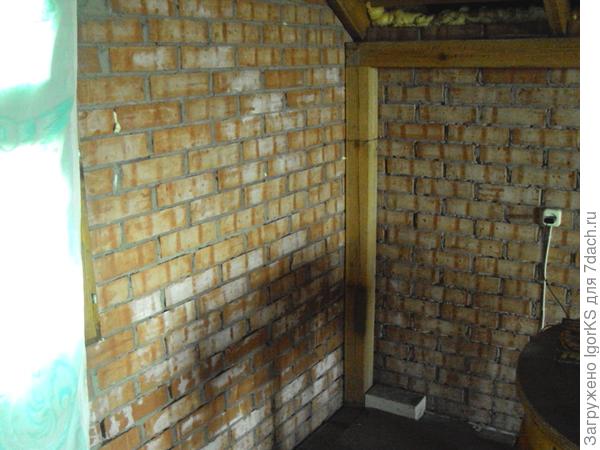

Вертикальные опоры из бруса
Вертикальные опоры из бруса

Таких опор по длине стены устанавливается несколько (через одну лагу), а сверху на них закрепляется горизонтальный брус. В этом случае он лежит на опорах жестко и не деформируется при креплении стропил.

Угловая опора
Угловая опора

Далее принцип установки стропильной конструкции аналогичен предыдущему варианту.

Крепление на лаги

Такой способ крепления стропил можно использовать для небольших построек, или если второй этаж у вас не имеет стен из кладки, за исключением фронтонов.

Баня с креплением стропил на лаги
Баня с креплением стропил на лаги

В этом случае ноги стропил закрепляются на выносной (карнизной) части лаг второго этажа или чердака, а вся конструкция фиксируется с помощью вмурованной при кладке в стену стальной проволоки диаметром от 4 мм, которая затягивается на выбранных пазах верхней поверхности стропил.

Крепление стропил
Крепление стропил

Дополнительно при кладке через лаги можно пропустить и вмуровать в стену шпильки или проволоку. Карнизный свес при этом способе получается сам собой, поэтому при напиле и установке лаг следует с точностью выдерживать одинаковый размер их выноса за стены и 90-градусный угол спила.

Карнизный узел изнутри постройки
Карнизный узел изнутри постройки

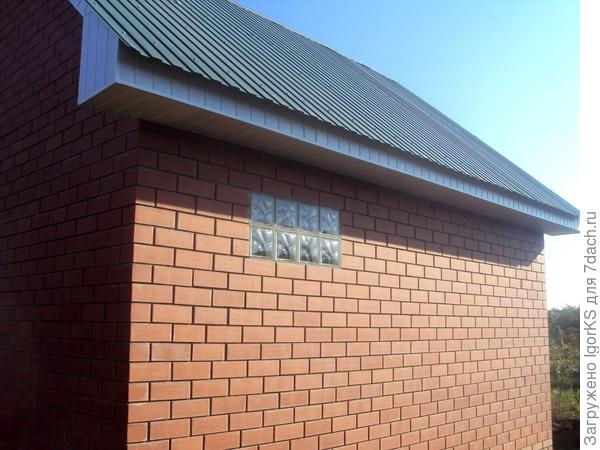

Тогда окончательная обшивка карниза не потребует дополнительных усилий и будет происходить быстро и в удовольствие.

После обшивки вагонкой
После обшивки вагонкой

То же относится и к торцевым частям обрешетки в момент спила и выравнивания законцовок досок. При аккуратно выполненных спилах обшивка фронтонной части карниза также не доставит неудобств.

Фронтонная часть
Фронтонная часть

Какие бы варианты крепления стропильной конструкции не использовались, правило простое: чем тщательнее подготовительные работы и замеры, тем легче потом работать и красивее результат.
