Какую насосную станцию купить?

Поделиться ссылкой
Копировать ссылку
Подскажите, пожалуйста, если 8 м уровень зеркала воды в реке, а расстояние от зеркала до насосной станции 60 м, то какую станцию насосную нужно купить?

Вопрос размещен в разделах: вопросы, , , выбор
74 комментария   спасибо за вопрос   в избранное 813 просмотров
Поделиться ссылкой
Копировать ссылку
Автор вопроса:
Все ответы и комментарии (74)
Как мне кажется, нет таких насосов.

Наибольшее разрежение, создаваемое насосами, которого достаточно для поднятия воды, находящейся не более 8 м ниже уровня насоса, но это теория, а на практике 5 м.

Тут только насос у реки ставить
или колодец рыть.
Ну тут зависит от того, где вы эту станцию хотите поставить, в реку можно любой насос, главное правильно выбрать мощность.
Если такой возможности нет, дело сложнее. Но тоже решаемо. Интересно и вы готовы это сделать, подскажу как?
Непонятна вводная часть задачи. Зеркало реки, это перепад? относительно дома. Какая производительность нужна, диаметр труб.
Леонид… «Какая производительность нужна, диаметр труб»… Это уже вторая часть вопроса, первая часть: надо разобраться, что и где будет эту воду качать. Станция (почему не понятно), насос...???
Так насос или станция? А могет силами течения реки.
Леонид, а сегодня разве выходной? Чет я вас перестал понимать.
Покажите мне насос, который имеет высоту всасывания более 8 метров.
Вова, это вы кому адресуете вопрос?
Всем
Мне кажется, у него 8 м до уровня воды от станции по вертикали =перепад высот,
плюс 60 м по горизонтали.
Итого 8+60х0,1=8,6 м — это высота всасывания насоса, установленного в станции.
Нет таких, кажется.

Вот пример.
Параметры, отображенные на табличке насоса и в каталоге, получены при испытании с водой плотностью 1000 кг/м3 при высоте всасывания 1,5 м. При увеличении высоты всасывания макс. до 6-7 м. необходимо корректировать величину напора
или
НАСОС ЦВС Высота самовсасывания насоса, 7m

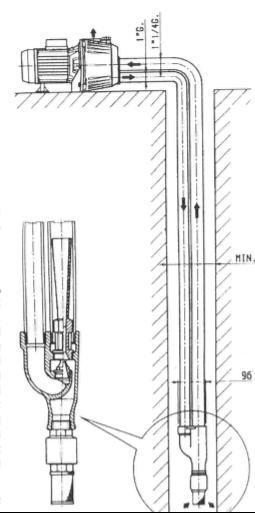

ЕСТЬ насосы с выносным эжектором на более чем 8м но они над скважиной ставятся, а эжектор в скважину.

1
1

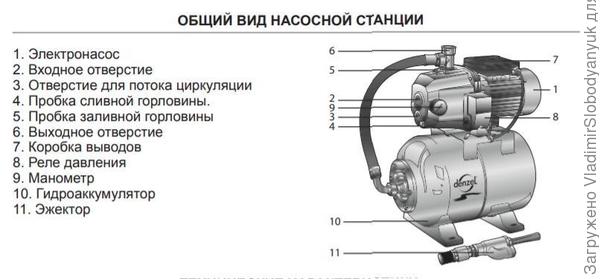

Добрый день! К сожалению, автор вопроса пока отсутствует на сайте, но я хочу отметить, что при модерации внесла изменения в «вводную часть задачи», и, возможно, изменила её смысл, к сожалению((

Цитата автора: «Н 8 от зеркала воды в реке, расстояние от зеркала до насосной станции 60 метров, какую станцию насосную нужно купить?».
Н8 это высота подъема — перепад высот реки и насосной.
Интересно, как он ее определял, с помощью чего? А то можно намерить…
Гугл карта дает сама
1
1
Владимир, это плюс-минус, примерная точность. Говорю потому, что сам этим пользуюсь и давно. Когда определяем место для скважины, устанавливаем примерно ее глубину. На что рассчитывать получить его ответ. Поэтому и спросил.
Как я понимаю ситуация осложнена невозможностью бросить провод под напряжением в речку, чтобы какого-нибудь незадачливого рыбачка с лопатой на берегу или в воде не трахнуло
Не знаю. На таком расстоянии — не, не всосёт. Только погружной насос в голову приходит, если низкой шумности — то шестеренчатый, в отличие от мембранных гуделок он не так привлечет внимания, его не издалека слышно.
Достаточно хлопотная штука, т.е. по идее придется рыть траншейку, укладывать кабель в стальную трубу или какой-то короб, и дальше уже насос. Хм. Если нет разрешения, то могут за такое по шее дать, да-с.

Хм. Честно говоря не знаю, есть 12-Вольтовые именно мощные насосы, которые убедительно и далеко качают, или как. Надо погуглить. С 12-вольтовым по идее побезопасней будет, пустить через трансформатор, кто дернет провод — хоть разряд тока не получит ))
Ерунда полная, насосные станции, оборудуются эл.двигателями на 380 вольт. Что за ерунду вы пишите, а как дачные поселки, да и города снабжаются водой, намного выше перепады. Берется насос с достаточной производительностью и все. У меня на 220 вольт, мощность где то 600 ват и достаточно, Насос М1 садовый поверхностный, ЗУБР НС-М1-650-Ч, самовсасывающий, 650 Вт, пропускная способность 40 л/мин, напор 45 м, корпус из чугуна

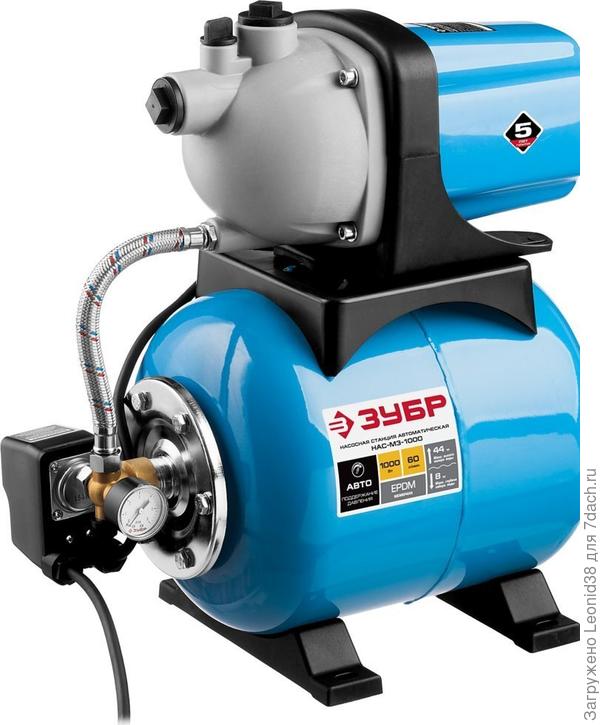

Станция насосная Т5 автоматическая, ЗУБР Профессионал НАС-Т5-1100-С, 1100Вт, 70л/мин, напор 45м, бак 24л, корпус нерж.сталь, фильтр, обратный клапан
Станция насосная Т5 автоматическая, ЗУБР Профессионал НАС-Т5-1100-С, 1100Вт, 70л/мин, напор 45м, бак 24л, корпус нерж.сталь, фильтр, обратный клапан
Насосная станция (любая) поднимает воду с глубины не больше 8-9 метров. Далее струя рвется и станция будет чихать, либо (более 10 м) попросту не всосет вообще ничего.
То, что у вас там написано касаемо 45 метров — это ПОСЛЕ насосной станции. Из неё. Выходная труба. Разные станции есть, хоть на 100 метров поднимете некоторыми, ради бога. Но ДО станции перепад не ниже 9 метров, вот хоть как. Есть способ «удлиннить» — но он имхо крайне неудобный и энергоёмкий, когда входят большим диаметром а потом «переподкачка» в маленький. Я это не пробовал, мне незачем.

Сколько фаз используется (какой там стоит электродвигатель при этом роторе) абсолютно всё равно, хоть одна фаза, хоть три — он от этого далее 9 м перепада не всосёт, у воды сил поверхностного натяжения не хватит, струя порвется, станция чихать будет, а дальше — вообще не всосёт. И реле не сработает, вы замучитесь давление набирать, тыр-пыр будет а не работа. Это на 9 метрах, а дальше — вообще не всосёте.

В поселках насосы используются ПОГРУЖНЫЕ, они закачивают воду в водонапорную башню и т.п., а далее уже от этой ёмкости пляшите как хотите — хоть насосной станцией, хоть самотёком ))) Т.е. вы имеете ЁМКОСТЬ, а возле неё может стоять станция, и нет там от этой ёмкости до станции перепада 9 м.

Т.е. если вы хотите от речки брать насосной станцией — то извольте поставить станцию возле речки, чтобы перепад высоты до станции был не более 9 м, а дальше тяните хоть в соседнюю деревню.

Я же вел речь о погружных насосах, а о низком вольтаже завел речь ввиду возможного повреждения кабеля какими-нибудь, не знаю, рыбаками, удумавшими возле речки накопать червей. Чтобы их током не трахнуло

С погружными насосами там что (если примитивно и потребитель один, а не поселок где водонапорная башня нужна) — ложится в воду погружной, непосредственно после него обратный клапан, чтобы вода обратно не стекала, труба, а где-нить в районе дома — реле управляющее, бак накопительный с грушей (такой же как у насосной станции один в один) ну и дальше поплясали — к потребителям воды. Всё.

Вся разница между насосной станцией и такой системой — у станции насос всасывающий, у этой — погружной. Остальное одинаковое. Свои плюсы и минусы — погружной насос в воде плавает с кабелем, всасывающий стоит вверху, но глубже чем с 9 м он не поднимет, либо поднимет с помощью дополнительных мер, но они энергоёмки, по сравнению с погружным это будет очень невыгодно.
Теперь касаемо фото — первое — всё правильно, замечательный насос. Но всасывает он только с глубины 9 метров (максимум), а выплевывает — да, от себя на высоту 45 метров.

Второе фото — хорошая станция зубр. У меня похожая и тоже зубровская в огороде стоит для полива малины из кубовой ёмкости. На вашем фото — Станция насосная Т5 автоматическая, ЗУБР Профессионал НАС-Т5-1100-С, 1100Вт, 70л/мин, напор 45м, бак 24л, корпус нерж.сталь, РЕЛЕ УПРАВЛЕНИЯ. Ну такое, типичное, оно включает воду при падении давления, а выключает при наборе заданного давления. Внутри бака груша резиновая, она позволяет работать без скачка (когда если старая груша неисправна насос щелкает туда-сюда, выключаясь от реле и тут же выключаясь, потому что давление то проваливается то набирается мгновенно, т.е. груша не сглаживает работу, прохудилась, например).
Фильтра на фото нет. Его вы можете либо расположить дальше на входе, либо выборочно перед той частью водяной системы, где он нужен (перед стиральной машиной, например).

Обратного клапана на фото нет, и его там быть и не должно, потому что у насосной станции (у которой ВСАСЫВАЮЩИЙ насос) он располагается непосредственно на конце трубы, который опущен в воду. Это нужно для того, чтобы вода не вытекала наружу, потому что если труба будет без воды — насос ничего не всосёт, он будет просто пустой воздух пытаться гонять.

Черная штука на фото — это реле управления, а не обратный клапан. Если открыть её крышку то там увидите две пружины — которая побольше — отвечает за старт. Чем она больше расслаблена — тем меньшее давление будет при старте (т.е. насос включится когда уж вода совсем почти ушла и из крана едва писает), а если её подтянуть — тем большее давление для старта, т.е. насос будет включаться когда давление в системе едва спало.
Маленькая пружина — отвечает за разницу давлений между давлением старта (управляется большой пружиной) и давлением выключения (это нужно чтобы насос выключился когда вы закрыли кран в своей раковине).

Вот как-то так. Хотя изначально реле имеет заводские установки, оно уже настроено и без особой надобности туда лазить не нужно.

Обратный клапан (фото нагуглено в интернетике). Устройство очень простое — стрелка — указывает направление движения воды. Т.е. он пускает её в одну сторону за счет всасывания, а стоит воде нажать в обратную сторону (потечь) — он захлопывается и не пускает. Очень простое устройство с пружинкой и металлической обрезиненной затычкой.
Обратный клапан (фото нагуглено в интернетике). Устройство очень простое - стрелка - указывает направление движения воды. Т.е. он пускает её в одну сторону за счет всасывания, а стоит воде нажать в обратную сторону (потечь) - он захлопывается и не пускает. Очень простое устройство с пружинкой и металлической обрезиненной затычкой.
Сколько много слов? я таким насосом пользуюсь, для замены воды в прудике, маломощным. Для подачи воды с речки или ручья у меня сын пользуется чуть мощнее, с соседом на пару. расстояние от ручья свыше ста метров, перепад около 8-10 метров получается от дачи к ручью, забор сделан с приямка. растягивают удлинители и шланг, заполняют водой насос, обратный клапан стоит на входе. и нормально хватает двоим для снабжения водой участков.
Т.е. вы чтобы изначально запустить насос предварительно наливаете 100 метров трубы водой, таская её ведрами и предлагаете этим ТС тоже заняться, да?
И потом чего «много слов» — фильтра на фото нет, вы пишете что есть, обратный клапан вы вообще перепутали с реле давления, о чем дальше разговаривать непонятно…

И не «около» 8-10 метров у вас перепад, а 8-9, не больше. Законы физики вы не перепишете, и жидкость с другим поверхностным натяжением вместо воды не покачаете. В чем смысл тогда, просто чтобы ТС купил станцию, а она потом не всосала? Ямы сейчас будем копать, потом весной в этой яме вода будет стоять и станцию не опустите, ибо замкнёт, для чего подобный «армянский комсомол» устраивать в чем смысл? Просто насосная станция красивая и понравилась?

Не ну технически можно, конечно, вырыть эдакий колодец ниже глубины речки, кинуть трубу, и самотеком туда и без насоса через верх пойдет, фигли. Смысл только в этом во всём, болото на участке разводить, тогда проще колодец свой выкопать и не морочиться, или скважину пробурить…

(пожал плечами и ушел).
Фото с инета, у меня маленький, как на первом. а зачем шланг водою заполнять? у насоса, где крыльчатка стоит, есть болт, выкручиваешь его, заполняешь полость крыльчатки водой и все, запускаешь насос. Чет ты усложняешь все, или тебе натяжение зеркало воды выражение понравилось. так оно не лед, мешать не будет работе насоса
Паша очень прав
не знание основ за 8 класс школы по физике так и вечный двигатель рядом будет под столом лежать
ну вы ребята даете? насос подает на высоту до 45 метров, забор воды может производить до 8 метров, то есть даже с колодца глубиной до воды в 8 метров. А теперь вопрос? а где сказано что высота до участка, когда указана длина 65 метров и перепад от реки в 8 метров. Вы ребята читайте внимательно вводную часть, а в реке никто вас не заставляет делать забор на глубине 8 метров, когда можно сделать у поверхности
фокус в этом
и все как не напрягайся

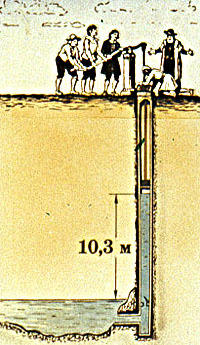

и  все   как  не  напрягайся
или с глубины или с поверхности без разницы
но выше 8м над уровнем воды не вытянет
Цитата автора: «Н 8 от зеркала воды в реке, расстояние от зеркала до насосной станции 60 метров, какую станцию насосную нужно купить?».

Источник: 7dach.ru/KARTINAST1984/kakuyu-nasosnuyu-stanciyu-kupit-266052.html#comment1290517
Т.е. вы предлагаете насосную станцию возле самой речки, что ли, поставить? )) А на фига козе баян, тогда проще погружной бросить, он хоть маячить так не будет и чуть меньше вероятность что его обнаружат и сопрут ))
Потому что через пустой шланг он воду на такое расстояние не всосёт.
Есть насосы центробежные и насосы погружные. а свою насосную станцию по месту, дома оставьте
эээ… Кто из нас насосную станцию запостил?
И почему есть центробежные И погружные, а погружной центробежным быть не может что ли?
Затем что с пустым шлангом едва всосёт если шланг полуметровой длины, а длиннее — так не всосёт.
У меня три насосных станции возле кубовых ёмкостей (дождевая вода) для полива огорода, я в них каждый год играю )
на Ваше замечание
«что за ерунду вы пишите, а как дачные поселки, да и города снабжаются водой, намного выше перепады.»
пожалуйста изучите тему водоснабжения
там насосные станции ВТОРОГО ПОДЪЕМА воды имеются
У меня тоже есть друг который когда не понимает начинает разные выражения применять тоже
но это от непонимания
беда просто у него
Автор вопроса «бросил кость» и пропал, а мы тут пупки рвем, объясняя кому неизвестно.
Тут по ходу людям просто скучно, вот и решили потроллить. У нас сейчас тут будет плюрализм мнений, как при Горбачёве.
ЭТО мы для себя развиваемся


1. Насос не всасывает жидкость, а лишь создает разрежение на своём входе (т.е. уменьшает атмосферное давление во всасывающей магистрали). Вода выдавливается в насос атмосферным давлением.
2 вода в системе поднимается под действием тяжести атмосферы, которая давит на поверхность озера. Столб воды высотой в 10,3 м в точности уравновешивает это давление, и поэтому выше вода не поднимается
А на следующие этажи домов воду по лифту доставляют? Спасибо, рассмешил.
насосами второго подъема или водонапорной башней

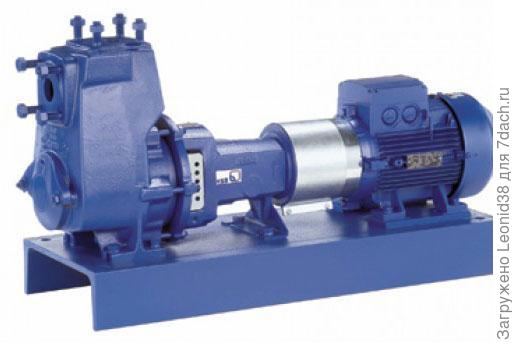

Вот этот насос, самовсасывающий про который вы так расписываете, что он на 10 метров должен поднимать. Брехня. Расход его 180 литров в минуту, высота подъема 85 метров., без всяких водонапорных башен.
Насос самовсасывающий KSB Etaprime L/B


Так это высота подъема а не высота всасывания, поймите вы наконец.
Павел, ну и чудак вы, что вам дает это всасывание? В молодости, работал на рассолопромысле, монтаж, наладку осуществлял. Так производственный процесс по размыву каменной соли на глубине 1670 метров, осуществлялся, закачкой воды и остаточным давлением соляной рассол поднимался на поверхность и транспортировался по трубопроводу, для дальнейшего электролиза солей с получением хлора и натрия. Даже нерастворитель ( дизельное топливо ) остаточным давлением выталкивало, а не ВЫСАСЫВАЛА как вам хотелось бы с этой глубины с 1600 метров и глубже.
приношу ИЗВИНЕНИЯ
НО так это закачка
В речку не закачаешь
Я так помню в военкомате всосал ))) Там какая-то труба дурацкая, надо дуть чтобы объем легких измерить, военкоматские тетки записывают в эти свои бумаги, ну а я-то почем знаю, взял начал засасывать, высосал там короче у них стрелка прибора укрутилась и переклинило всё, потом другие пришли измерять — фигня какая-то выходит, у всех объем легких как у волнистого попугайчика, а не человека.
Ох и ругались эти тетки ))) Потом плюнули, усреднили, стали писать от балды какой-нибудь, есть легкие, жалоб нет да и ладно, напишем лишь бы что )))
у меня друг заработался потом день рождения и его тост на дне
рождения был С НОВЫМ ГОДОМ а было тогда 4 марта
Так закачкой можно и сланцевый газ из земли выпереть, ставите СВЕРХУ насос, РЯДОМ некую ёмкость с тем, что туда качают, и шуруете.
Потом этот газ выперся и у людей в кранах вода течет с запахом, поднесли зажигалку — загорелась )
Что там с природой — даже думать боюся.
Паша? газ и вода-рассол разные субстанции, газ сам на поверхность вырвется. Чет тебя совсем в сторону понесло,
Есть газы которые тяжелее воздуха. Пропан, например. Сланцевый (я не знаю его состав), видимо, тоже.
Паша, это газ, он легче воздуха, а сжижается под давлением. Насчет учебы, что заканчивал, что такие глубокие познания по насосам, всасыванию и газу.
«Смотря, какой газ, ты принимаешь за бытовой. Если это метан, обыкновенный природный газ, то его плотность меньше, чем у воздуха, и при утечке он понимается вверх; Если же это пропан-бутан, смесь газов (используется для авто и иногда для дома), то его плотность больше, чем у воздуха, он стелется ковром по земле»
Это свойство пропана-бутана, привело к серьезной катастрофе, утечка из газопровода газа заполнило большую территорию вдоль железной дороги (низина была). Взорвались и сгорели два одноименных поезда, погибло много людей.
Пропан не легче воздуха, а тяжелее, если у вас будет утечка пропана из баллона, он не вверх выйдет, а в подвале скопится. Вы туда спуститесь без противогаза закрытого типа (а-ля танковый с эдакой сумой воздушной туда-сюда) — и рискуете отравиться, он там будет до упора стоять.
Вверх идет природный газ который магистральный по трубам, а сжиженный — он тяжелый, он вниз пойдет, а воздух вытеснит вверх.
Но тяжелый не значит жидкий же, вы его ведром не зачерпнете же )) Затем и сжижают, ну.
Вы в курсе что пропан не встречается в природе, его получают при тренинге природного газа, а сжиженным его получают при давлении? чет тебя понесло.
Я не в курсе подробностей его производства или добычи, но в курсе того что он тяжелее воздуха. Причем тут его «сжиженность» — по моему она не при чём. Воздух тоже можно сжиженный получить увеличением давления в ограниченном пространстве, и чо.
Сланцевый газ — тяжелее воздуха, он не поднимается вверх (сам). Насколько я понял он то ли растворен где-то глубоко в почве, то ли растворен в воде. Без понятия, задачи добывать или производить газ у меня нет.
Паша перепутал, моя ошибка, метан с пропаном, но ты сам начал с сланцевого газа, от сюда и пошло. а метан легче воздуха
Что я заканчивал в данном случае не при чём, просто я много играл с насосами и станциями. Исторически сложилось, я ими огород поливаю, набрал где попало неисправных б/у и реставрировал зимой, а потом уж появилась привычка к «хорошей жизни» ну и некоторые станции уж купил на место старых совсем изношенных — новые, чтобы не перепридумывать себе ничего.
комментарий был удален
Возможно человек просто отмечает какой-нибудь праздник, или не выспался, может заработался на какой-то работе, не связанной с насосами. У меня помню было — пересижу с серверами с базами данных исправляя программные ошибки разработчиков, двое суток мороки, потом глаза рогаткой, выхожу невыспавшийся аж язык заплетается и не соображаю толком ничего, пошел в макдак покушать, мне чужой заказ по ошибке пробили, я взял и дошло только что чет не то, только когда съел. Я хотел бик мак, а сижу ем наггетсы, думаю чет бигмак какой-то странный. Ну чо, пошел обратно к кассе, добил бигмак, фигли.
беда просто читайте внимательнее
без фантазии пожалуйста

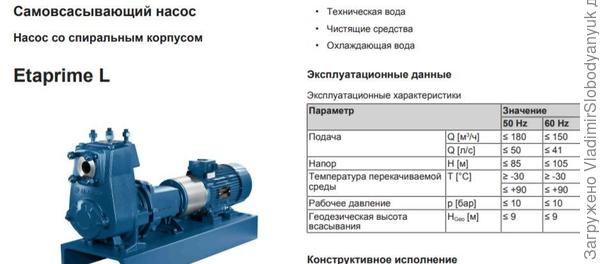

тут
тут
Не устали? а мойки автомобильные, тоже есть самовсасывающие, которые забирают воду из емкости и работающие от сети водоснабжения.
что бы закачать воду ее надо сначала взять
водопровод с подпором
а емкости на 8 м не закапывают
С ведра, зачем тебе закапывать емкость на 8 метров. Не Паша ты чудо.
Не, не устали )))
Энжекторный насос, с реки поднимает воду по горизонтали 60 метров от реки до насоса на выходе давление отличное.
ИНСТРУКЦИЯ ПО МОНТАЖУ
7 МЕТРОВ
Эжекторные насосы JP — это горизонтальные
одноступенчатые самовсасывающие
центробежные насосы со встроенным эжектором,
предназначенные для различных целей, таких как
водоснабжение, повышение давления, полив и
водоотведение.
Насосы JP применяются для бытового
водоснабжения. Основные области применения:
• для полива сада;
• для заполнения и опорожнения баков и
резервуаров;
• для водоснабжения на дачах и т.п.
Насосы JP перекачивают воду и другие чистые,
невязкие, невзрывоопасные, неагрессивные
жидкости, не содержащие твердые частицы или
8. Монтаж механической части
Насос должен устанавливаться горизонтально.
Для всасывающих магистралей протяжённостью
свыше 10 метров или при высоте всасывания
больше 4 метров диаметр всасывающего
трубопровода должен быть больше 25,4 см.
При работе в режиме всасывания рекомендуется
устанавливать во всасывающей магистрали
обратный клапан.
В качестве гибких всасывающих магистралей
следует применять армированные шланги. Чтобы
избежать попадания в насос твёрдых частиц,
во всасывающей магистрали можно установить
фильтр.
На насос не должны передаваться механические
усилия от трубной магистрали.
Напорная магистраль подключается к напорному
патрубку (T) насоса (см. рис. 4).
Максимальная длина всасывающего трубопровода
— 7 метров. 7
TM05 1796 3711

вот
вот
мне бы инструкцию на ВАШ насос глянуть
15. Технические данные
Типовой ряд JP 5 JP 6
Макс. подача 3,5 м3/ч 4,5 м3/ч
Макс. напор 40 м 48 м
Высота всасывания: макс. 8 м
Макс. рабочее
давление: 6 бар
Мощность двигателя: 850 Вт 1400 Вт
а по вертикали
есть и такие но с выносным эжектором
Ставить можно все но
Любое использование насоса не соответствующее инструкции, считается не соответствующим его целевому назначению. Все претензии по возмещению ущерба, возникшего в результате такого применения, отклоняются

и таких советов давать нельзя.

1
1

2
2

3
3
А если вода на глубине 60-80 метров, в скважине Что же вы зациклились на водяной станции. В таких случаях ставится погружной насос в скважину, который качает в гидроаккумулятор, а водяная станция, обеспечивает снабжение дома водой. качая воду из гидроаккумулятора
какой вопрос про речку такой ответ
а про скважину
у нас в городе делают такие погружные насосы
Подача — от 25 до 630 м3/ч;
напор — от 50 до 450 м;
на дачах у нас такой стоит и в бак на горе качает
но не так все просто
достать одно дело а дальше
Гигиеническую оценку безопасности и качества питьевой воды проводят по показателям эпидемической безопасности (микробиологические, паразитарные),
санитарно химическим (органолептические, физико-химические,
санитарно токсикологические) и радиационным показателям

СЭС НЕ рискует дает только как техническая вода и заставила вторую трубу проложить
1- городской водопровод питьевая
2- скважина техническая поливная вода
Дальше еще веселей
Водоканал берет за стоки и воды со скважины тоже

в общем можно рассказывать бесконечно

а как насос ломается то лебедкой с глубины достаем и тд
никак не найду более 8м по вертикали
1.1. Описание
Насосы автоматических насосных станций являются самовсасывающими центробежными
насосами. Всасывание осуществляется с использованием эжектора, размещенного в
корпусе насоса, максимальная высота всасывания 8м.
Владимир;… «рисунок»… «и все как не напрягайся»…
Считаю Вова, пример не очень удачный. Одно небольшое дополнение (напряглись) и качай воду хоть с 30 метров.
