Трудно представить современную дачную «каптерку» без нескольких электропил различного назначения. Для операций по разделению различных материалов и изделий сейчас используется целый спектр механизированных инструментов, позволяющих точно и быстро разрезать дерево, тонкий металл, пластик и пеноматериалы.



Самый престижный бренд на российском отраслевом рынке
Самый престижный бренд на российском отраслевом рынке

Особенно часто востребованы в повседневной жизни дачника ручные модели. О них и пойдет речь в этой статье.

Ads by

Общие закономерности

Обзор конструкций пил уместно начать с изучения их рабочего органа, сходного для всех моделей – системы режущих зубьев (в цепных пилах и скалывающих). Именно она обеспечивает отделение стружки и ее удаление из точек пропила.

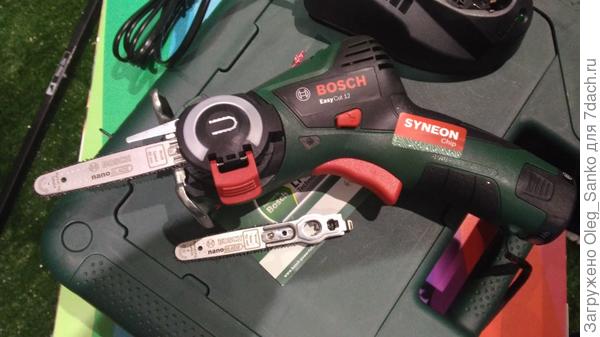

 Аккумуляторная цепная пила
Аккумуляторная цепная пила

Зубья режущего инструмента имеют клиновую форму, а их размеры определяются видом обрабатываемого материала. Для распиловки древесины и легких металлов используют инструмент из углеродистой стали с закалкой режущих зубьев. Более качественный инструмент — биметаллический, с более высокой режущей способностью. Его зубья изготавливают из быстрорежущей стали и приваривают к основанию инструмента электронным лучом.

Типы пил различаются в зависимости от траектории движения и вида режущего инструмента:
  • с дисковым режущим органом (дисковые);
  • возвратно-поступательные с ножовочным инструментом (ножовочные);
  • с движением инструмента в виде цепи, ленты, каната по замкнутой траектории (цепные, ленточные, канатные).

Современные пилы обеспечивают высокое качество пропила (плоскую форму и минимум сколов), сохранность лицевой и задней поверхностей обрабатываемых изделий. Это происходит в результате:
  • рационального выбора жесткости инструмента,
  • использования антисколообразующих устройств,
  • применения задатчиков траектории в виде лазерных лучей и направляющих шин различных конструкций.

Последние бывают не только жесткими, но и гибкими. Это позволяет, скрутив их, размещать в чемодане вместе с пилой. Наиболее широко направляющие шины используют с дисковыми пилами, обеспечивающими значительную длину пропила.

Все конструкции ручных механизированных пил (кроме пил на бензоприводе) выпускаются на базе электропривода, в основном сетевого. А в последнее время — и аккумуляторного. Электропривод коллекторный, часто с ручным регулятором частоты вращения, обеспечивающим выбор необходимого скоростного диапазона, и автоматическим стабилизатором частоты вращения. Отдельные конструкции пил оснащены устройством удаления стружки.


Дисковые пилы

Рассмотрим основные конструкции ручных электропил сетевого питания.
 Дисковая пила
Дисковая пила Felisatti

Пилы дисковые — пилы вращательного действия (циркулярные), предназначенные для продольной и поперечной распиловки древесины. Длинные прямые резы выполняются стальным пильным диском. Пропил обеспечивает часть диска, размещенная ниже поверхности опорной плиты.

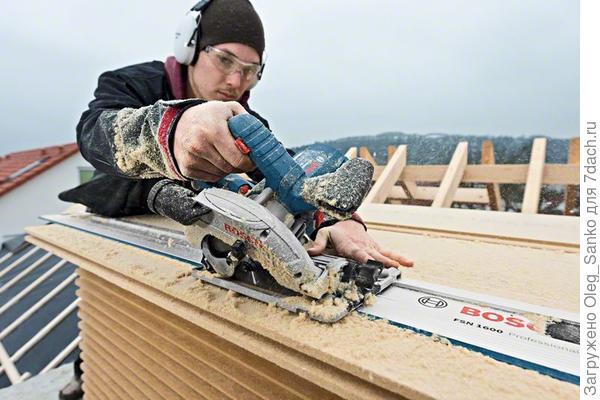

Раскрой крупного листа фанеры
Раскрой крупного листа фанеры выполняется по направляющим

Опорная плита из алюминиевого сплава в форме рамки с пазами для установки на направляющие шины имеет достаточную жесткость. Корпус пилы соединен с опорной плитой с помощью упругого шарнира, позволяющего дозированно заглублять режущий диск в материал. Точность заглубления контролируется специальной шкалой. Для наклонного распила предусмотрено ручное устройство с фиксатором для установки поперечного угла в диапазоне от 0°до 45°.



Прицельная рамка пилы Skil, обеспечивающая точный пропил
Прицельная рамка пилы Skil, обеспечивающая точный пропил

Привод — редукторный. Для увеличения глубины пропила шпиндель располагают ниже продольной оси двигателя. Необходимая жесткость корпуса электродвигателя обеспечивается использованием армированных пластмасс. Корпус редуктора обычно делают из алюминиевых сплавов. Основная рукоять замкнутого типа обеспечивает удобное управление машиной.

К дисковой пиле может быть подкючена аспирационная систему удаления стружки. Фото - Felisatti
К дисковой пиле может быть подключена аспирационная систему удаления стружки. Фото — Felisatti.

В приводе предусмотрен тормоз для быстрой остановки пильного диска в течение 1,5-2 секунд. Он нужен для удобства и безопасности.

Для защиты оператора предусмотрены:
  • блокировка включения электропривода;
  •  система отсоса отходов;
  • защитный кожух пильного диска маятникового типа, состоящий из неподвижной и подвижной частей.

Подвижная часть кожуха закрывает нижнюю часть пильного диска. В процессе работы она поворачивается вокруг своей оси, открывая режущую часть инструмента. На неподвижном кожухе со стороны набегающей части диска устанавливают специальный нож — распор, исключающий возможность защемления диска половинками распиливаемой доски.

На фотографии хорошо виден нижний подвижный защитный кожух секторного типа
На фотографии хорошо виден нижний подвижный защитный кожух секторного типа

Основными параметрами этого типа инструмента являются:
  • глубина пропила при перпендикулярном и наклонном (под углом 45°) резах;
  • диаметр диска и его посадочного отверстия;
  • частота вращения диска на холостом ходу.

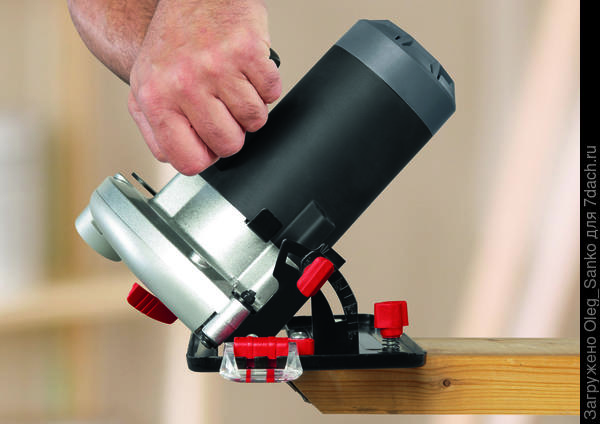

Пила может быть наклонена до 45 градусов к линии горизонта
Пила Skil может быть наклонена до 45° к линии горизонта

Обычно глубина пропила при перпендикулярном резе составляет до 85 мм. Однако есть машины, обеспечивающие пропил глубиной до 132 мм.

Электроинструмент оснащается пильными дисками с различным числом зубьев, их размерами и геометрией режущих частей, обеспечивающих распиловку любых пород дерева, фанеры, ДСП, пластиков, газобетона, гипсокартона, изделий из цветных металлов.

Распилка заготовки по кондуктору
Распилка заготовки по кондуктору

Казалось бы, в канонической конструкции дисковой пилы все доведено до совершенства. Однако создателям этой техники удается последовательно раскрывать ее резервы за счет небольших технологических шажков. Это в полной мере относится и к недавно созданным конструкторами Bosch пилам GKS 55+ G Professional и GKS 55+ GCE Professional. Они позволяют делать пропилы на 15% глубже, используя штатный диск диаметром 165 мм. Это стало возможным благодаря новому передаточному механизму двухступенчатого редуктора. Центральная шестерня у новых циркулярных пил значительно меньше, чем у модели-предшественницы, а вторая шестерня, передающая вращение самому диску, смещена вниз. В результате пильный диск теперь может погружаться глубже.

Дисковая пила GKS 55+G
Дисковая пила GKS 55+G

Развитие конструкций дисковых пил происходит в направлении универсализации. Отдельные дисковые пилы с глубиной пропила более 100 мм и потребляемой мощностью свыше 2000 Вт могут оснащаться инструментом для фрезерования пазов различной формы. При установке в стационарном положении (в виде портативного станка с дополнительным столом) обеспечивается распиловка паркетной клепки, прорезаются различные виды пазов и шипов.


Пилы цепные

Цепные пилы разработаны для поперечной распиловки бревен. Резка выполняется бесконечно замкнутой цепью, которая состоит из последовательно связанных между собой режущих, скалывающих и соединяющих звеньев. Она движется по замкнутой траектории и огибает рабочую шину по ведущей и натяжной звездочкам.

Цепная пила Black & Decker
Цепная пила Black & Decker

Рабочая шина крепится к корпусу редуктора привода. В его качестве используется либо электродвигатель коллекторного типа, либо двигатель внутреннего сгорания.

Главными характеристиками этих инструментов являются:
  • максимальный диаметр перепиливаемого бревна;
  • длина рабочей шины;
  • ширина пропила;
  • скорость движения цепи.

Цепи обычно трехрядные, каждая состоит из шарнирно соединенных звеньев: с подрезающими, режущими и центральными скалывающими кромками. В процессе работы происходит разрезание волокон древесины с последующим скалыванием и выносом из пропила. Основные усилия прикладываются режущими звеньями. Ширина пропила определяется толщиной скалывающих звеньев.

Скорость резания составляет обычно 5-10 м/с. Небольшая масса (до 5 кг) в сочетании с эргономичным расположением рукояток обеспечивает удобство в работе. Электронные «мозги» пилы гарантируют большую мощность на всем диапазоне нагрузок и постоянную скорость протяжки цепи. Старт без рывков возможен благодаря функции мягкого пуска.

Цепные пилы могут использоваться при обработке изделий, содержащих металл. Для этого применяют разновидность пил, выполненных в виде «лобзика».

Так называемые цепные лобзики для теплоизоляционных панелей толщиной до 150 мм, армированных стальными листами, используют для фасонной резки и подгонки прямо по месту строительства. Режущим инструментом здесь служат цепные трехрядные пилы по металлу. Они распиливают 150-миллиметровые панели со скоростью до 2,0 м/мин при высоком качестве реза (отсутствие заусенцев и отсутствие искрения).

Технологически важным аспектом рабочего процесса является то, что врезание и выполнение линий резания можно выполнять под различными углами.

Ножовочные пилы

Под этим термином понимают пилы с режущей частью в форме консольно выставленного ножовочного полотна, совершающего возвратно-поступательные движения определенной частоты и хода.

 Профессиональная ножовочная пила от компании Bosch
Профессиональная ножовочная пила от компании Bosch

По взаимному расположению продольных осей двигателя и инструмента (угловые и осевые) различают:
  • лобзиковые ножовочные пилы;
  • сабельные ножовочные пилы.

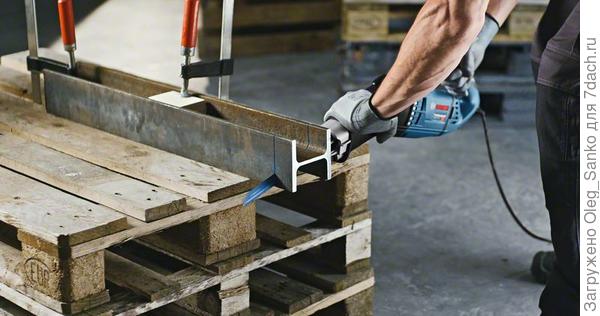

Ножовочным пилам по плечу даже стальная балка
Ножовочным пилам по плечу даже стальная балка


Из последних выделяют группу пил с ножовочными полотнами увеличенных размеров, обеспечивающих повышенное качество распила. Они еще называются столярными ножовками.


Сабельные пилы

Это пилы легкого типа массой до 4 кг, оснащаемые сменными специализированными и универсальными режущими полотнами длиной до 300 мм. Предназначены они для распиловки труб, металлической сетки, деревянных брусков с гвоздями и др. Машины хорошо отбалансированы и удобны для манипуляций в разных положениях.

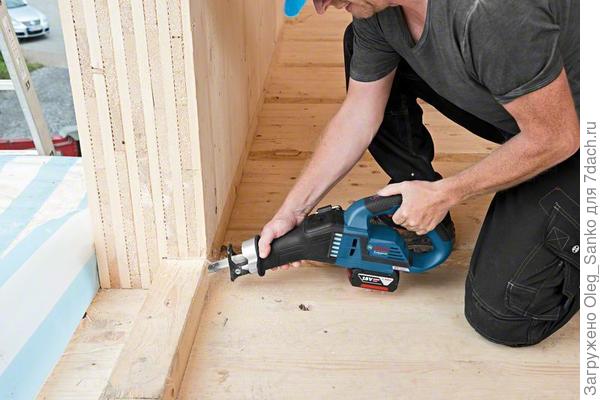

 Аккумуляторная ножовка
Аккумуляторная ножовка

Привод — редукторного типа с преобразовательным механизмом, обеспечивающим величину хода полотна порядка 30 мм при регулируемой частоте до 60 Гц.

Из новинок последнего времени можно отметить аккумуляторную ножовку GSA18V-32 Professional (Bosch), серийно оснащаемую аккумулятором емкостью 6,0 А•ч. У нее оптимальное соотношение производительности и веса в своем классе.


Лобзиковые пилы (лобзики)

Это пилы возвратно-поступательного действия, относящиеся к группе ножовочных. Они предназначены для фигурной резки, а также для операций с глубиной пропила в 130 мм.
 Лобзик
Лобзик

Привод лобзиковых пил дает возможность выбрать частоту колебаний ползуна с пильным полотном (обычно в пределах 500-3100 в минуту). Функция автоматической стабилизации выбранного режима при размахе колебаний до 25 мм дает возможность обрабатывать различные материалы и делать пропилы в дереве до 130 мм.

Для снижения реакции, действующей на корпус машины от силы инерции, в приводе предусмотрено устройство динамического виброгашения колебаний, выполняемое обычно в виде противовесов (уравновешивающее устройство).

В зависимости от вида используемого полотна резку можно выполнять как при обратном, так и при прямом ходе ползуна (сверху вниз). Чаще всего применяется резание при обратном ходе ползуна (снизу вверх), т.к. в этот отрезок времени машина дополнительно прижимается к объекту обработки.

Качество распиленных поверхностей различно: оно выше там, где начинается процесс резания, и ниже там, где он заканчивается. Поэтому прямой рез (сверху вниз) используют тогда, когда нужна точная линия распила, без увода пильного полотна, для безупречной обработки изделий, чувствительных к ощипыванию (сколу) лицевой поверхности (в том числе покрытой пластиком).

Крепление пилки к электроинструменту
Крепление пилки к электроинструменту

С целью избежания «увода» ряд фирм комплектует лобзиковые пилы специальными керамическими направляющими. Для предотвращения процесса скола обрабатываемой поверхности необходимо использовать противоскольные вкладыши, также входящие в комплект.

Точно выдерживать намеченную линию реза позволяет принудительный отвод стружки из зоны реза и свободный обзор зоны реза через прозрачный защитный кожух, предохраняющий оператора от вылета стружки. Для удаления стружки предусмотрены собственная и внешняя системы в виде патрубка для присоединения шланга специального пылесоса.

Большинство конструкций современных лобзиковых пил оснащено быстросменной системой крепления, позволяющей быстро заменять пилки. Существует несколько видов систем крепления, требующих использования ножовочных полотен с конкретным исполнением их хвостовой части.

Режимы работы, определяемые частотой и размахом двойных ходов инструмента, зависят от вида обрабатываемого материала (дерево, ДСП, металл, пластик) и его механических свойств.


Техника безопасности при работе с пильным инструментом

Это самая важная глава данного повествования. Я оставил ее напоследок. Не счесть случаев легкого и, к сожалению, тяжелого травматизма при бездумной эксплуатации этих машин. Причем это случается не только с «молодыми» дачниками, но и опытными профессионалами.

Обратите внимание на трудовую этику - оператор-плотник обязан работать в звукозащитных наушниках
Обратите внимание на трудовую этику — оператор-плотник обязан работать в звукозащитных наушниках

Я проработал три десятка лет с очень компетентным сотрудником, которому диск уже обесточенной дисковой пилы «отхватил» два пальца левой руки. Дело было как раз на даче, когда его окликнул сосед. Мой коллега снял палец с пусковой клавиши (диск еще вращался), инстинктивно повернулся на оклик соседа и…

Так на что надо обратить внимание при работе с этими стальными «аллигаторами»?
  • Замена рабочих органов (пил, дисков, цепей) производится на обесточенном инструменте. Необходимо не просто выключить спусковой крючок, а вынуть вилку из розетки!
  • Одежда должна плотно облегать тело. Различные развивающиеся аксессуары – шарфы, бретельки комбинезона, распущенные рукава – принципиально исключаются.
  • При работе с инструментом оператор должен уверено стоять на обеих ногах, не перенося даже часть массы своей тела на инструмент и обрабатываемую деталь.
  • Запрещено работать изношенным пильным инструментом.
  • Запрещено снимать ограждающие кожухи с электроинструмента.
  • Запрещено работать с рабочими пильными дисками, не рассчитанными на работу с данным инструментом.
  • При работе с электроинструментом важно постоянно контролировать местонахождение токоподводящего шнура.

Ну и последнее, из кладезя народной мудрости. Для завершения статьи о пилах будет уместно вспомнить присказку: «Семь раз отмерь, один раз отрежь». Автор искренне желает вам приятной и безопасной работы с пильным инструментом. Удачи!
