Детские качели своими руками

Инструменты и материалы для создания детских качелей

Подошли мы к этому вопросу «железно». Сначала поставили опоры, для чего понадобилось:

• 2 железных столба диаметром 74 см;
• 2 подшипника;
• железная труба диаметром около 15 см;
• цемент;
• лопаты;
• песок;
• сварочный аппарат;
• 2 железные полоски около 7 см

Для начала в землю были вкопаны и хорошо забетонированы (для надежности) железные столбы.

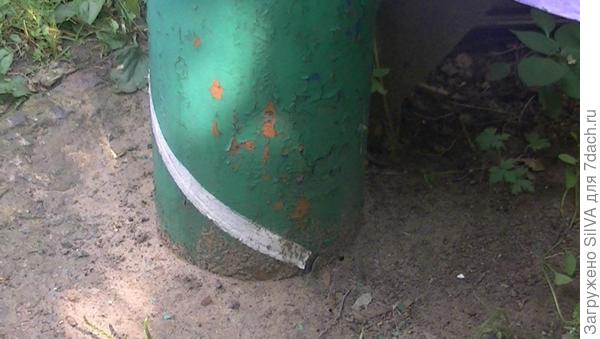

Забетонированная опора

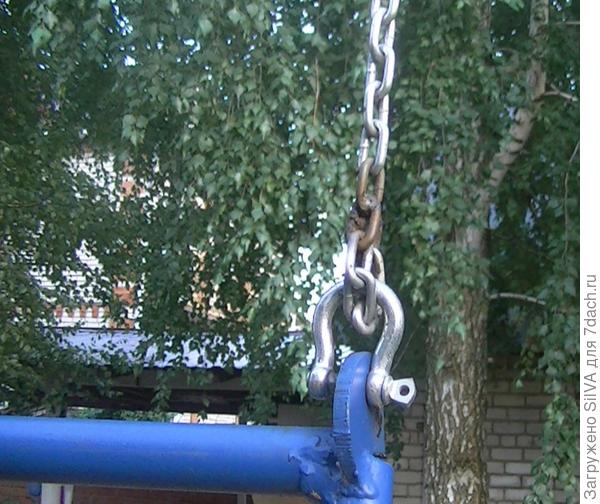

В специально вырезанные отверстия в верхней части столбов была уложена перекладина, которую для надежности крепко приварили.Перекладина надежно закреплена в пазах опорНа этой перекладине располагаются 2 подшипника. Каждый с обеих сторон ограничен приваренными железными полосками, благодаря которым вращается подшипник по перекладине взад-вперед, без ненужной траектории «из стороны в сторону».

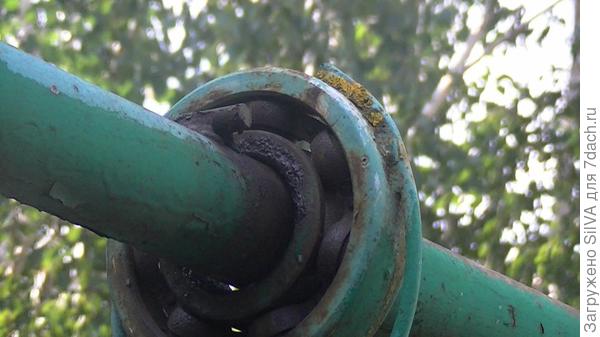

Подшипник с ограничителем траектории движения

Сиденье для качелей тогда сделали из дерева, в котором просверлили отверстия для тросов, крепящихся к подшипникам. Сзади спинки тросы были хорошо прибиты гвоздями. Недостаток такого варианта в том, что со временем сиденье стало наклоняться вперед, что было очень неудобно. Со временем дерево по краю начало рассыпаться, несмотря на ежегодную покраску, а тросы постепенно изнашивались. Стало ясно, что необходимы перемены: новое сиденье и крепления. Для обновленного варианта нам потребовались следующие инструменты и материалы:

• сварочный аппарат;
• молоток;
• шуруповерт;
• болгарка;
• трубогиб;
• рулетка;

• труба диаметром 32 мм — 8 м;
• цепь сварная оцинкованная — 6 м;
• доска толщиной 2,5 см — 314 см;
• стальная полоса — 341 см;
• карабин для крепления цепей — 2 шт;
• большие болты для карабинов — 2 шт;
• краска и водоотталкивающая пропитка;
• шурупы небольшого диаметра для крепления спинки качелей и сидения к сварным элементам — 42 шт.

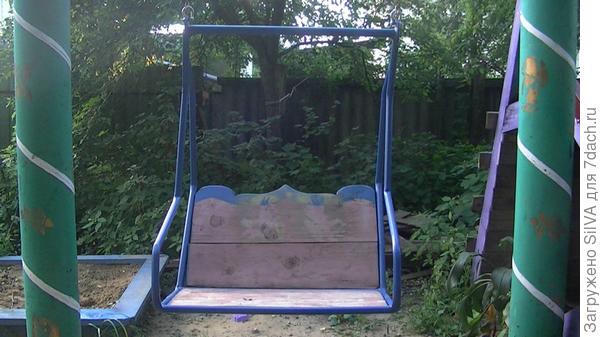

Новое сиденье на качелях Новое сидение отличается от предыдущего сваренным железным каркасом, хотя также выполнено из дерева. Древесина обработана пропиткой от дождя и покрашена обычной краской для улицы. Качели ровные, никуда не перевешивают. Можно слегка покачиваться в них, как в кресле-качалке, или взлетать к небесам, не опасаясь улететь.

Все начинается с расчета

Перед тем, как начать работу над качелями, необходим расчет. В нашем случае это был рисунок на песке, который помог определить количество частей и их примерные размеры. На фото ниже представлены реальные размеры уже готовых качелей:

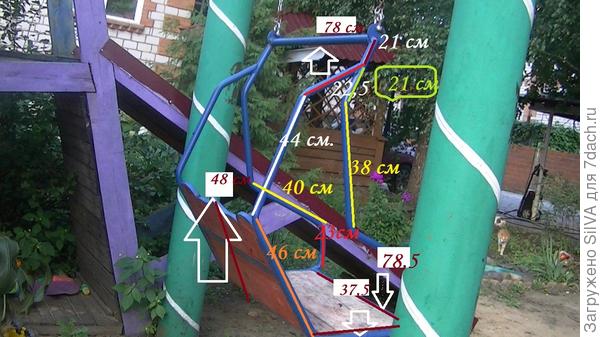

Размеры изделия

• длина сиденья и спинки — 78,5 см;
• ширина посадочного места — 37,5 см;
• спинка резная, замер до самой высокой точки — 48 см;
• верхняя перекладина качелей — 78 см;
• железные полоски по бокам, приваренные к опоре и закрепляющие спинку качелей и сиденье — ширина 4 см, длина 39,5 см, 4 шт;
• фиксирующая железная полоска по центру спинки и сиденья — ширина 4 см, длина 71 см, 2 шт;
• вырезанный из железа круг диаметром 10 см — 2 шт.

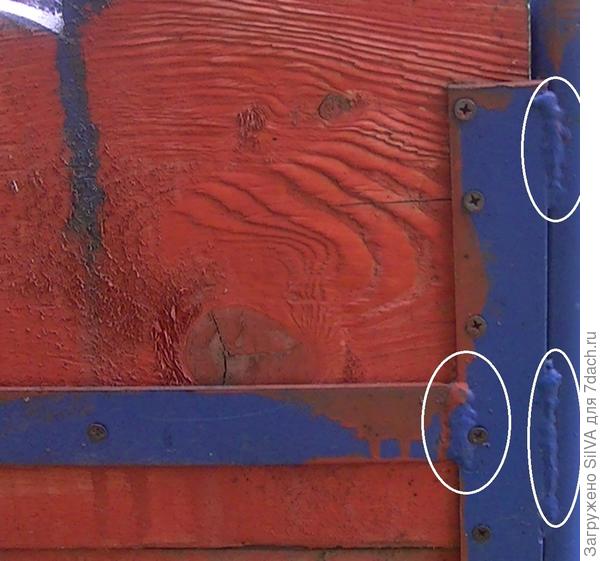

Крепление спинки, вид сзади

А теперь перечислю этапы работы по созданию нового сиденья и креплений к перекладине.

     1. Болгаркой трубы были разрезаны на 5 частей (сначала мы их разметили, чтобы исключить погрешность в заданных размерах). В итоге 2 одинаковых трубы пошли на изогнутые боковины качелей. Чтобы придать им такую причудливую, но очень эргономичную форму, потребовалось устройство под названием трубогиб.

     2. Два одинаковых отрезка пошли на сиденье: один приварили между спинкой и сиденьем качелей, второй — к боковым элементам в передней части сиденья. Третья часть трубы стала верхней перекладиной качелей: ее приварили к верху боковых частей качелей, соединив с круглыми «ушками» (к ним впоследствии будут крепиться карабины с цепью).

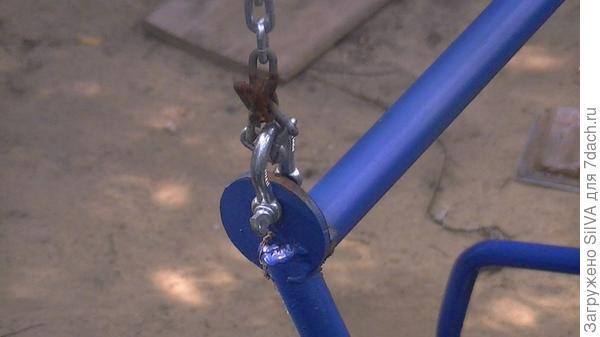

Круглый вкладыш в верхней части каркаса. К нему крепится карабин с цепью

     3. Следующий этап — подготовка досок: мы распилили их на 4 равные части.

     4. Для крепления досок к конструкции каркаса спинки и сиденья привариваются железные полоски по центру и бокам. После крепления деревянных частей покрываем их стойкой краской для улицы.

     5. К подшипникам крепятся железные полоски длиной чуть больше 20 см, согнутые пополам при помощи молотка. В этих полосках болтами фиксируются цепи.

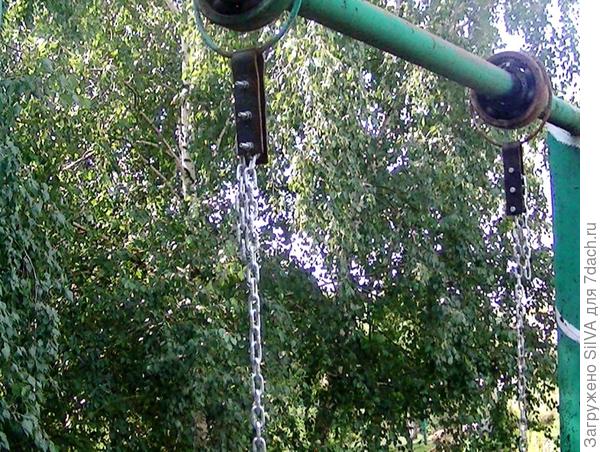

Крепление цепей к подшипникам

Качели у нас получились крепкие, надежные. Однако, какие бы качели вы ни сделали, не забывайте, что дети не только дарят радость и счастье, но и требуют повышенного внимания: оставлять ребенка без присмотра взрослых на любых качелях (будь они трижды надежные) нельзя!
