Итак, сваи ввинчены, на них уложены швеллеры, СИП-панели завезены. Пора приступать к строительству первого этажа.



Что такое СИП-панели? В переводе с английского: SIP (Structural Insulated Panel) — конструкционная теплоизолированная панель (КТИ). Их еще называют Сэндвич-панели. Действительно, как бутерброд (англ. sandwich — многослойный бутерброд): между двумя плитами ОСП находится утеплитель (пенополистерол). Чем больше толщина полистирола, тем больше теплоизоляция. Толщина может быть от 60 до 224 миллиметров. Высота панели у нас 2,5 метра.

Что такое ОСП?



ОСП — это ориентированно-стружечная плита. Стружка, толщиной 0,5-0,7 мм и длиной до 140 мм спрессовывается под высоким давлением и температурой. Она ориентирована в разных направлениях. На фото это хорошо видно. Потом этот слой пропитывается экологически чистым клеевым составом.
В заводских условиях склеиваются 2 листа ОСП и пенополистриол под высоким давлением. Это гарантирует долгий срок эксплуатации без расслоения.

Муж определяет марку пенополистирола в плитах.
Муж визуально определяет марку пенополистирола в плитах

Так как определять марку в лабораторных условиях у нас нет возможности, определяем размер «крупинок» по линейке.

Марки пенополистирола по ГОСТу отличаются между собой в первую очередь показателем плотности. Чем больше кг зерна на 1 м3 листа, тем лучше. Такая СИП-панель сохраняет тепло и выдерживает более высокие нагрузки. У нас должна быть марка ПСБ-С-25 (дороже стоит), а по факту получилось ППС16 (плотность утеплителя от 16 кг/м3). Получается, обманули. Но ничего не поделаешь, такая марка тоже пойдет.

На швеллер укладывается рубероид, а на него - брус, пропитанный антисептиком.
На швеллер укладывается рубероид, а на него — брус, пропитанный антисептиком

Во всех панелях сделаны пазы для удобства монтажа с брусом. Панели скрепляются с брусом саморезами. Швы заполняются монтажной пеной.

Вот и готов пол!
Вот и готов пол!

А дождик всё льёт и льёт. Грязь непролазная!
А дождик всё льёт и льёт. Грязь непролазная!

В мой День рождения поставлены угловые панели!
В мой День рождения поставлены угловые панели!

Схема креплений панелей из интернета.
Схема креплений панелей из интернета

Под окна панели напилены еще на заводе соответствующих размеров по чертежам.
Под окна панели напилены еще на заводе соответствующих размеров по чертежам

А вот и окна привезли!
А вот и окна привезли!

Брус должен быть пропитан антисептиком.
Брус должен быть пропитан антисептиком

Фото на память, где что находится, ведь все это будет закрыто обшивкой.
Фото на память, где что находится, ведь все это будет закрыто обшивкой

Итак, подведем итоги, почему мы выбрали дом из СИП-панелей.

Преимущества СИП-панелей:
  • Высокие эксплуатационные свойства и звукоизоляцию сравнимые с кирпичной кладкой толщиной в 2 метра.
  • Дома, построенные из СИП-панелей, обладают 3-ей степенью огнестойкости (продолжительность сдерживания огня – 1 час).
  • Сами панели обрабатываются антипиреном, что придает материалу свойство самозатухания;
  • Обладают самым высоким требованиям экологической безопасности.
  • Не имеют конкурентов среди строительных материалов по показателю теплоизоляции.
  • Пенополистирол обладает такими теплосберегающими свойствами, которые позволяют существенно экономить на отоплении комнат
  • Дома, возводимые из СИП-панелей, отлично справляются с температурными колебаниями от -50 до +50 градусов и пригодны для проживания в самых суровых погодных условиях.

Короче, это самое лучшее, что есть на сегодняшний день. Если, конечно, изготавливают без обмана…

Запись размещена в разделах: , , ,
18 комментариев 6 спасибо за запись   в избранное 2425 просмотров
Поделиться ссылкой
Копировать ссылку
Автор записи:


Комментарии (18)
Добрый день Татьяна! Расскажите пожалуйста, как запроектирована система вентиляции в вашем доме. Или это вы расскажете в следующих публикациях?
Олег, добрый день! Расскажу попозже.
Татьяна, добрый день! Присоединяюсь к вопросу Олега. Очень интересно!
Наталия, добрый день! Расскажу попозже.
Добрый вечер Татьяна! Думаю, что повествование это вызовет немало вопросов. И мы увидим интересное повествование о сооружении дома по реальному проекту. Если и будут какие-то неясности, то прошу ВАС, Татьяна, рассматривать это не как «суровую беспощадную критику», а попытку технически грамотно донести до наших уважаемых читателей техническую информацию. Я пишу «техническую» потому, что являюсь экспертом только по разделу «Строительство».
С этой колокольни давайте посмотрим на фразу «Обладают самым высоким требованиям экологической безопасности»
И дело тут совсем не в том, что глагол «обладают» наверное следует заменить «отвечают». Это — пустяки.
А что такое «экологическая безопасность»?
Где эта терминология утверждена? Вот например такая формулировка — «Под экологической безопасностью в строительстве понимается совокупность природных, социальных, технических, инженерных и других условий, обеспечивающих экологический баланс в природе и защиту окружающей среды и человека от вредного влияния неблагоприятных факторов, которые вызваны антропогенным воздействием – строительством.» Это — официальная формулировка. А если внимательно вчитаться, то Под экологической безопасностью понимается «экологический баланс». То есть, масло — масляное. Это у меня не к ВАМ «претензия», уважаемая Татьяна, а к отсутствию четкой формулировки именно о вопросах экологии.
Касательно преимуществ СИП-панелей
Из 7 представленных преимуществ у меня нет замечаний к двум последним.
В той или иной степени у меня есть комментарии или сомнения к первым пяти.
И тем не менее, это ни в коем случае не бросает тень на ваш коттедж, в котором вы счастливо живете уже не первый год.
С интересом ждем продолжения ВАШЕГО рассказа…
Добрый вечер, Олег! Большое спасибо за Ваш комментарий. Я только «за» критику, за пояснения, за замечания. Как Вы поняли, я сама не очень разбираюсь в строительных нюансах. В институте 40 лет назад был предмет «архитектура, а изучали, в основном, гидротехническое строительство. Сейчас многое пишу со слов мужа. Он тоже не строитель, но очень тщательно вникал в процесс, специально изучал вопрос о СИП-панелях, ездил консультироваться со специалистами.
Олег, Вы пишите: „В той или иной степени у меня есть комментарии или сомнения к первым пяти.“ Мне интересно. Можете рассказать подробнее?
ОК, Татьяна, что называется — БЕЗ ОБИД
Я отчетливо понимаю, что это писали не вы, а маркетолог той фирмы, которая вам делала дом
Смотрим по порядку:

«Высокие эксплуатационные свойства и звукоизоляцию сравнимые с кирпичной кладкой толщиной в 2 метра».
В этой фразе не сказано о толщине вашей СИП-панели, а кирпичей — сказано. То есть сравниваем кислое с желтым.
И вообще, причем тут звукоизоляция, если речь идет о наружных стенах?

Дома, построенные из СИП-панелей, обладают 3-ей степенью огнестойкости (продолжительность сдерживания огня – 1 час).
Тут я согласен, и новичку покажется, что все ОК.
А я зайду с другой стороны и спрошу вас, уважаемая Татьяна, а какой газ выделяется при контакте материала с пламенем? Действительно, материал сходу не загорится, но выделение химических газообразных соединений…
У вас использован ячеистый пенополистирол, а вот экструдированный пенополистирол…
Вы помните историю с «Хромой лошадью» в Перми? Лет 8 назад? Посмотрите в Сети

Сами панели обрабатываются антипиреном, что придает материалу свойство самозатухания;
Согласен, антипирен — хорошая химия. Но тогда причем тут ЭКОЛОГИЧЕСКАЯ ЧИСТОТА?

Обладают самым высоким требованиям экологической безопасности.
НЕТ НИКАКИХ ОФИЦИАЛЬНЫХ ЭКОЛОГИЧЕСКИХ ТРЕБОВАНИЙ!!!
Это — прием работы маркетологов

Не имеют конкурентов среди строительных материалов по показателю теплоизоляции.
Вот это вызывают чувства, близкие к возмущению.
ВОЗМУЩЕНИЮ!!!

Разница в СОТЫХ ДОЛЯХ коэффициента теплопроводности — ну разве это конкуренция.?????????????

6 и 7 позиции технически ГРАМОТНЫ, но и ДРУГИЕ ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ обладают ими же.

Все эти мои вечерние записульки совершенно не говорят о том, что у вас дом — 3-его сорта.
Совсем нет!!!
НО НАДО КАПИТАЛЬНО ПОДУМАТЬ ОБ АВТОМАТИЗИРОВАННЫХ СИСТЕМАХ ПОЖАРОТУШЕНИЯ.

И очень жду вашего обзора касательно вентиляции.

Посмотрите в сети еще тему РАСШАТЫВАНИЕ ДОМОВ НА ЗАВИНЧЕННЫХ СВАЯХ
Олег, большое спасибо за ответ! Ну что Вы, какие обиды!? Наоборот, очень ценные замечания!
Да, маркетологи хорошо знают свое дело!
А разве для наружных стен не нужна звукоизоляция? Хочется же, чтобы и с улицы звуки не очень проникали.
Автоматизированная система пожаротушения? У нас огнетушители. Этого не достаточно? Конечно, не дай бог…
Вентиляционные отверстия в выходные сфотографирую. А пока продолжу выкладывать фото стройки второго этажа…
Доброе утро Татьяна!
Касательно звукоизоляции…
Само построение маркетологического труда требует выложить ВСЕ имеющие козыри. Нужны они или нет. Поэтому зацепили и звукоизоляцию. А если я им предложу сравнить ячеистый пенополистирол скажем, с волокнистыми материалами… Боюсь, последние обойдут в легкую пенополистирол. Надо смотреть справочники у кого какой уровень звукопоглащения. Можете сами проверить эти показатели и потом опубликовать здесь же, на этом посту.
Еще раз повторяю, зацепка за звукоизоляцию — маркетинговый прием, направленный на открытие сердец потенциальных покупателей.
Сказать, что у вас имеются огнетушители = это ничего не сказать. Они автоматизированы, то есть скажем срабатывают автоматически, без участия человека. И стоят ли датчики задымления, которые дают сигнал в ваше местное 01?
Олег, доброе утро!
Это маркетологи удачно зацепили козырь про звукоизоляцию! Когда живем на даче — тишина и спокойствие, а когда зимой в квартире — достают шумы от соседей. Особенно, если кто-то сверлит или стучит, даже в соседней парадной. Слышно соседа за стенкой, он громко разговаривает, потому что сам плохо слышит.

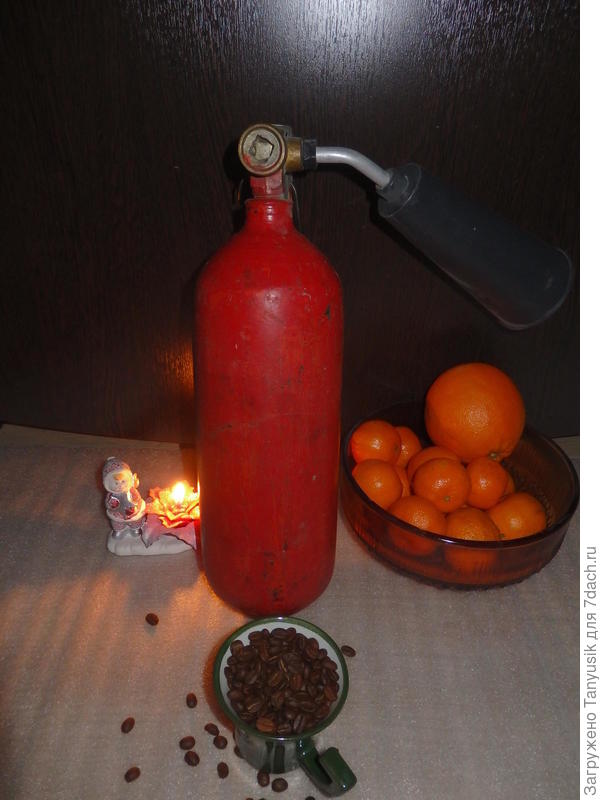

Наши огнетушители уж точно не дадут сигнал в местное 01. У нас ручные — цилиндрический красный баллон с соплом. У нас и в квартире два таких ↓


Спасибо Татьяна, почти все мои вопросы обрели ответы.
автоматическое срабатывание систем пожаротушения лучше не надо
а то они сами вызовут порчу имущества а то и пожар было и такое
Владимир, нам это не грозит Наши огнетушители срабатывают, только если повернешь ручку (фото выше).
Добрый всем вечер!
Это послание адресовано тем нашим читателям, которые только собираются с духом соорудить свой дачный дом.
Причем, обращу ваше внимание на некоторые детали, на которые хозяйка дома, уважаемая Татьяна Борисовна, не акцентировала внимание читателей в описании дома.
Буквально в первой фразе сказано, что швеллеры УЛОЖЕНЫ. Я бы хотел уточнить, что они ПРИВАРЕНЫ к завинченным сваям. Причем, все эти вместе швеллеры в целом теперь называются РОСТВЕРКОМ. Именно он обеспечивает жесткость свайной конструкции. И все таки, если будут бушевать ветра постоянного направления, постоянно дуть в одну сторону на фасад здания, оно будет испытывать значительные ДИНАМИЧЕСКИЕ нагрузки. Они мало по малу смогут раскачать здание вместе с фундаментом. Именно, чтобы исключить эту неприятность, несколько свай соединены диагональными распорками, которые обвально увеличат жесткость всей фундаментной конструкции. Не ищите эти распорки на первых фотографиях повествования. Они появляются на значительно поздних фотоснимках.
И еще одна деталь, касающаяся в прямом и переносном смысле ростверка. Посмотрите внимательно на четвертый сверху фотоснимок. Татьяна Борисовна обратила внимание читателей, что между металлом ростверка и деревянным прогоном проложены ДВА слоя рубероида. Это так называемый, «гидравлический разрыв», исключающий подъем влаги снизу вверх и попадание в тело древесины.

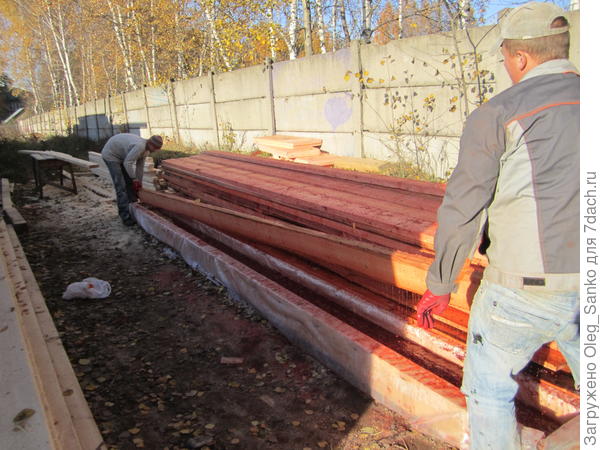

Еще буквально два слова, касающиеся покрытие древесины антисептиками. Разумеется, ее следует покрывать не взмахами кисточки, а солидным окунанием в импровизированный лоток. Смотрите прилагаемую фотографию.
Окунаем доски в раствор
Окунаем доски в раствор
Олег, большое спасибо за дополнения!
Я упоминала, что муж был недоволен тем, как приварили швеллеры. Ему пришлось «доваривать» специальные пластины. (Поищу фото).
Так же муж недоволен был тем, что брус пропитали «черт знает чем» на заводе. Это он так выразился
Правильный у ВАС супруг, Татьяна Борисовна!
Олег, спасибо за похвалу супругу! У него, действительно, и голова работает, и руки из нужного места растут!
