Но год на год не приходится — бывает лето, больше похожее на осень, да и дачники проживают в разных климатических регионах. Ну и конец и начало сезона у всех разные: кто-то заканчивает садово-огородные дела с началом учебного года, а другой ориентируется на первый снег. Поэтому источник тепла в загородном доме не помешает, даже если это только летняя дача.
Камин может быть единственным обогревательным прибором на двухэтажный дом
Один из вариантов обогрева в не слишком жаркое время — устройство камина. В этой статье хочу рассказать об устройстве каминного отопления в одном дачном домике.
Реальная история отопления одного дачного домика
Хозяева этого дома в дачном посёлке под Санкт-Петербургом начинали дачный сезон рано — в марте-апреле. В это время на Северо-западе ещё уверенно лежит снег. А уезжали в город уже с новым снегом — в ноябре. Наличие отопления при таком режиме эксплуатации дачного дома — обязательное условие.
Первый снег на дороге к дачному посёлку
Магистрального газа в посёлке не было, площадь участка не позволяла установить газгольдер (резервуар для хранения газа), использовать баллонный газ по расчётам владельца получалось не экономично. Количество киловатт, выделенных на дом, было недостаточным для устройства системы отопления на базе электрического котла или использования электрообогревателей. Выбор отопительного прибора сузился до твёрдотопливного котла или печного отопления.
Вариант с котлом не подошёл, потому что предполагалось, что в основном в доме будет жить тёща с внуками, а пожилой женщине сложно управляться с такой отопительной техникой. Традиционная печь оказалась слишком громоздкой для небольшого домика.
В конце концов выбор пал на камин, и заказчика интересовал вопрос, можно ли использовать только его для отопления небольшого каркасного дачного дома в период с ранней весны до поздней осени. К тому же, решив проблему с обогревом, можно получить и украшение гостиной — камин, возле которого так приятно собираться на зимние семейные праздники.
Новогодние праздники с теплом камина
Камин как отопительный прибор
Итак, выбрав камин, следовало выяснить, подойдёт ли он в качестве решения поставленной задачи. Камин как отопительный прибор? А почему бы и нет.Хотя в последнее время камин из вполне утилитарного отопительного устройства, каковым он традиционно являлся, например, в Англии и европейских странах (русские предпочитали печи), стал, скорее, дизайнерской «штучкой» в интерьере плюс демонстрацией достатка владельца. Чаще всего камин — недешёвое удовольствие, а в некоторых случаях может стать и истинным предметом роскоши, стоимость которого вполне сравнима с ценой целой дачи в престижном районе.
Камин как предмет роскоши
Современный камин может легко выполнять разные функции: быть только отличным украшением интерьера (как, например, например, биокамины) или, помимо декоративной роли, служить ещё и источником тепла. Главное — правильно подобрать модель и выполнить монтаж с учётом потребностей.
Виды каминов
Так как эта статья про камин как отопительный прибор, не станем терять время на рассмотрение сугубо интерьерных вариантов и декоративных способов оформления наружной части. Направим внимание на топочную часть.- Традиционный английский камин
Классический открытый камин английского типа с прямоугольной топкой
- Современный закрытый камин
Конечно, они лукавят: коэффициент полезного действия для приборов, работающих на таком нестабильном топливе, как дрова, понятие очень субъективное. КПД камина или печи зависит не только от устройства самой топки, но и от сорта дров (жаркие берёзовые, дубовые или лиственничные или так себе дрова — из ольхи или тополя), от их влажности и прочего.
Камины закрытого типа: много разных, но все ли хороши?
В современном исполнении камин представляет собой металлический ящик — каминную топку или каминную кассету заводского исполнения с плотной дверкой, оборудованной стеклом и ручками регулировки (различными задвижками, поддувалом, шиберами). Также имеется патрубок для присоединения к дымоходу. Камера топки может быть чугунная или стальная, футерованная шамотными пластинами.В зависимости от модели топка может быть оснащена дымосборником разной конструкции, камерой второго дожига, тепловым кожухом, конвективными каналами, контуром для устройства системы водяного отопления и другими нужными и полезными приспособлениями, повышающими эффективность работы прибора и комфортность его использования.
Камин Invicta Gaya Ardoise. Фото с сайта invicta.su
Кроме каминных вставок и каминных кассет, есть ещё печи-камины, каминетти (самодостаточные каминные топки, не нуждающиеся в дополнительном декоративном обрамлении), просто печи и просто камины. То есть, помимо традиционного печного изделия, сложенного мастером-печником из кирпичей непосредственно на объекте, в продаже предлагаются хорошие готовые варианты, сделанные в производственных условиях, с использованием современных инженерных решений.
В нашем маркете, объединяющем крупные интернет-магазины, вы можете ознакомиться с некоторыми вариантами и их стоимостью. Загляните в подборку Твёрдотопливные камины и печи.
Каминная топка Мета Ardenfire Призма 700П
239 543 руб
Печи тут
Печи тут
Печь-камин Мета Metafire Ангара 12
82 080 руб
Печи тут
Печи тут
Каминная топка Мета Ardenfire Промо 700
71 678 руб
Печи тут
Печи тут
Печь-камин Мета Metafire Ангара Аква
69 873 руб
Печи тут
Печи тут
Более подробно об устройстве каминных топок и муках выбора самой-самой лучшей топки, камина или печи нужно писать отдельно. Здесь же хочу рассказать о том варианте, который выбрали для этого конкретного проекта.
Шведский взгляд на приборы отопления
Чтобы решить поставленную задачу (организацию отопления при помощи одного камина), выбрали продукцию компании Keddy. Швеция — страна северная, и что такое тёплый дом, шведы понимают превосходно. Эта скандинавская компания более сорока лет разрабатывает и выпускает чугунные каминные кассеты и другое печное оборудование.
Производство чугуна. Фото с сайта keddy.se
На момент строительства камина для этого дачного дома (более 10 лет назад) продукция компании Keddy была одной из самых эффективных с точки зрения отопления. Сегодня в нашей стране на рынке появилось много других предложений, но кассеты Keddy, на мой взгляд, продолжают оставаться в лидерах среди отопительных приборов. Для описываемого дачного дома выбрали модель Keddy SK 203.
Каминные кассеты производства этой компании имеют цельнолитой корпус из высококачественного чугуна. Чугун — самый лучший материал для изготовления топки, так как обладает высокой теплопроводностью. Чугунная каминная топка позволит нагреть помещение на треть эффективнее, чем стальные собратья.
Топка SK 203 (Keddy). Фото с сайта keddy.se
Чугун более всего приспособлен к работе с высокими температурами — от нагрева корпус кассеты из этого сплава не подвержен деформации. А среди других подобных изделий каминные кассеты Keddy особо выделяются своим качеством и технологичностью.
Чугунная топка Keddy очень правильной геометрии: даже в дверцах нет уплотнительного асбестового шнура, который со временем разрушается и требует замены. Дверки настолько точно выполнены и имеют продуманную конструкцию, что наглухо закрываются даже без дополнительного уплотнения.
Топки шведского производства имеют один из наиболее высоких показателей КПД: производители говорят о почти 70%. Такая высокая эффективность устройства обусловлена применёнными инженерными решениями:
- монолитность конструкции
Цельный чугунный корпус — одно из главных преимуществ кассет Keddy. При высоких температурных нагрузках корпус каминной кассеты не перекашивается, а его герметичность позволяет добиться при горении белее высоких температур, что увеличивает энергоэффективность камина. В паспорте кассеты SK 203 указана мощность в 14 кВт.
- оптимальная форма
Вид кассеты Keddy изнутри
- регулировка поддува
- предварительный нагрев воздуха для поддува
Схема устройства кассеты Keddy
Кроме того, нагретый воздух, попадая в топку, омывает стекло, предотвращая осаждение сажи — это называется «система чистое стекло» (см. на схеме элемент «3»).
- высокие рёбра теплообменника
- камера второго дожига
- простой механизм закрывания дверки
Схема устройства системы отопления в дачном доме
Итак, в качестве основного источника тепла выбрали каминную кассету шведского бренда Keddy модели SK 203. А теперь о том, как было устроено всё остальное, приведшее к требуемому результату — успешному отоплению дома общей площадью в 90 м²: гостиная и кухня на первом этаже, 2 спальни на втором.Учитывая, что этот камин планировался единственным отопительным прибором, выбрали модель с запасом мощности. Для её расчёта обычно пользуются следующей формулой: 1 кВт на 10 м² площади при высоте потолков не более 3 м. То есть при паспортном значении в 14 кВт имелся почти 50% запас по тепловой мощности.
Отопление первого этажа
Сам камин разместили в гостиной. Обогрев этого помещения происходит за счет лучистой тепловой энергии, испускаемой от горящего огня через стекло дверки.
План первого этажа
Чтобы отопительный прибор работал эффективно, помимо источника тепла нужен тепловой аккумулятор — что-то, имеющее довольно большую массу и сделанное из материала с большой теплоёмкостью. Один из таких материалов — глина, а значит, и изделия из неё, к примеру кирпичи. Печное отопление основано на большой массе кирпичей, нагретых горячими газами продуктов сгорания, постепенно отдающих тепло в помещение, когда основная топка уже закончена.
В этом проекте тепловым аккумулятором стала кирпичная перегородка между гостиной и кухней, содержащая в себе дымоход камина. Облицовка кассеты тоже кирпичная, дополнительно накапливающая тепло. Отопительный щиток-перегородку сделали по принципу двухколпаковой печи примерно вот по такой схеме.
Схема движения газов. Источник — книга П. Смухнина, Ленинград, 1925 г. Принципы и приёмы проектирования печей большой теплоёмкости
Колпаковая конструкция, на мой взгляд, имеет преимущество по сравнению с канальными печами: из-за более простого внутреннего устройства их проще чистить, то есть облегчается эксплуатация и повышается долговечность. Бесканальные печи имеют лучший прогрев в нижней части.
Отопление второго этажа
На втором этаже требовали обогрева 2 небольшие спальни и лестничный холл. Для отопления спален использовали тепло, полученное в результате конвекции в тепловом коробе. Воздух, омывающий нагретую каминную кассету, нагревается сам, и, как любой тёплый воздух, стремится вверх. Температура в тепловом кожухе вокруг кассеты достигает 500-600°С.Из теплового короба по воздуховодным каналам нагретый воздух подаётся в спальни второго этажа. На фото показан этап монтажа камина на стадии установки фланцев для подключения воздуховодов.
Монтаж камина
Воздуховоды были выведены в перекрытиях в спальные комнаты. По всей трассе эти каналы обеспечили теплоизоляцией для пожарной безопасности и исключения потерь тепла.
Воздуховоды заканчивались решётками, выведенными в районе пола. Стоит хорошо продумать расположение решёток воздуховодов, чтобы они находились в таких местах, где нагретый воздух мог бы беспрепятственно выходить сквозь отверстия, но не на ходу у людей, потому что он может быть довольно горячим.
Решётка воздуховода, подающего тепло в комнаты
Результатом заказчик остался доволен: в доме было тепло даже зимой, семья приезжала на дачу на новогодние каникулы. Использование каминной кассеты позволяет обогреть дом в морозы очень быстро, что актуально именно для дачников, выбирающихся за город в холода время от времени. А тепловой щиток-аккумулятор надёжно удерживает тепло.
Кроме этого способа есть и другие варианты использовать каминную кассету для обогрева небольшого дачного дома: устройство водяной рубашки и батарей в качестве дополнительных источников тепла, тёплые полы типа ондоль и другие.
Тема отопления очень обширна, поэтому в рамках одной статьи рассмотреть подробно все способы невозможно. На нашем сайте уже есть материалы на эту тему, обязательно загляните в них:
- Почему дымит печь: 7 причин и способы их устранения
- Как сложить простую печку всего из 250 кирпичей: порядовка
- Танцуем от печки: определяемся с ее размером и выбираем место в дачном доме
- Теплоизоляция камина с дымоходом
- Камин-печь, которая греет два этажа
- Какая печь длительного горения подходит для дачи: нюансы выбора и эксплуатации
- Ремонт и обслуживание камина: что можно сделать своими руками
Дом у нас конечно, старый, но мы в нём живём уже три года и пока только планируем перестройку — то есть, тепло, сухо, не течет нигде. В общем, нет никаких раздражающих факторов, которые ускоряют процесс планирования.
Коммуникаций нет — в смысле, водопровода и канализации. Колодец. Дом в деревне, в девять дворов, из которых в половине живут постоянно, в том числе и мы. Остальные — дачники, местные и питерские.
Деревня тупиковая — в смысле, не проездная, не на трассе. То есть, мимо дома проезжают раз в день-два, зимой — можно и неделями никого не видеть, кроме школьного автобуса. Но регулярно подновляется грунтовая дорога и зимой грейдер чистит снег для школьного автобуса — как раз до нашего дома — у соседей дети школьники.
Райцентр с банком, почтой, школой, садиками (два), магазинами (типа райпо), строительными и хозяйственными, аптеками, больницей и поликлиникой, сетевым магазином — «Пятёрочка» — в ТРЁХ километрах от нас. Пешком, прогулочным шагом — сорок минут, на велике — семь минут.
Наш дом, вид с улицы
дорога домой, на выезде из райцентра
Вид на дом (в правом верхнем углу) примерно с трети участка
И ни разу не пожалели, наоборот — до сих пор находим все новые положительные качества покупки.
Стеклянная дверка на готовый камин — полегче, чем с печью, но всё равно мороки много — инсерт проще. Отдельная дверка, конечно, дешевле. Но если особо за брендом не гнаться, тысяч в двадцать при покупке инсерта можно уложиться. Да и дверки каминные тоже далеко не дешёвые: в кассете простого устройства главный ценообразующий элемент — собственно, эта дверка с огнеупорным стеклом и есть. И цена отдельной дверки тоже приближается к стоимости недорогой каминной вставки.

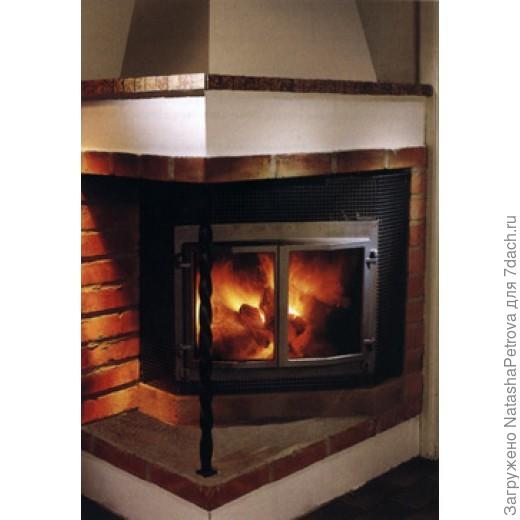

Камин с каминной кассетой-вставкой Keddy SK 203 и доборами вокруг дверки
У самого практически такой же в гостиной.
Заказывали установку у хорошего частного мастера.
Самого мастера нам очень советовали в Гранд Лес. Они же нам и дом строили.
Меня искренне заинтересовало само название этой статьи. Причина тому —
несколько лет назад у нас на сайте была опубликована статья, рассказывающая об очень необычном доме.
Как построить коттедж в одиночку: от замысла к воплощению
Там можно найти немало интересных оригинальных решений, и одно из них — отопление ДВУХ этажей одним генератором тепла — многотопливной печью типа «Буллерьян», установленного на первом этаже.
Патрубки горячего воздуха этой печи направлены под колпак газохода, ведущего на второй этаж.
Нагревшись в патрубках, горячий воздух поднимается по газоходу до бетонной плиты перекрытия первого этажа и направляется в имеющиеся в нем пустоты цилиндрической формы. Перекрытие, разумеется, нагревается. Вот где и пригодились пустоты. Таким образом, на втором этаже работает система теплый пол. Но не традиционный водяной или электрический, а воздушный.
Не зря автор этой системы в 70-х годах был признан лучшим молодым инженером строительной отрасли в Московской области. Если вы загляните в прилагаемую ссылку, то сможете узнать его имя, да и познакомитесь с оригинальнейшей конструкцией дачного подмосковного дома.
Примечание, о самом потолочном перекрытии.
В качестве потолочного перекрытия в этом доме применены многопустотные железобетонные плиты заводского изготовления. Лет 20 назад на заводах ЖБИ располагались буквально горы некондиционной продукции, которую нельзя было использовать в многоэтажном строительстве. Однако такой материал вполне подходил для дачников, чьи строения не подвергаются таким значительным нагрузкам. Поэтому такую продукции предприятия ЖБИ отдавали даром, только чтобы «увезли с хоздвора». Так что с перекрытиями первого этажа застройщику просто повезло.

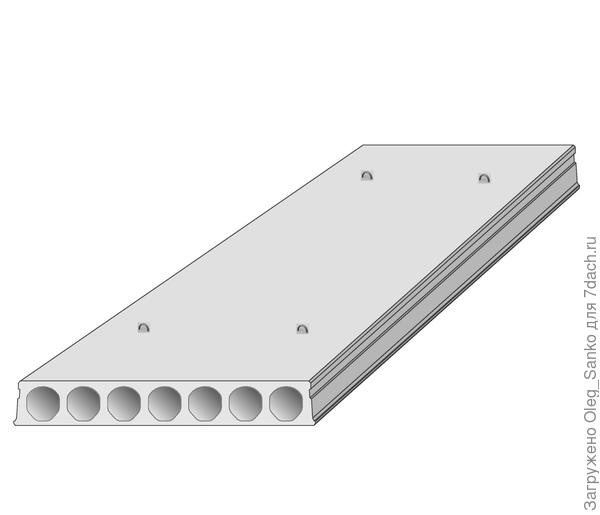

Многопустотная плита перекрытия.
