Как сделать своими руками подсветку внутри полки или шкафчика

Поделиться ссылкой
Копировать ссылку
Я расскажу об этом на примере винной полки. Когда-то я рассказывала семидачникам, как сделала винную полку с витражом, а вот про установку внутренней подсветки полки тогда не написала, т. к. тот мастер-класс был про другое – про то, как своими руками сделать витраж. А сейчас я расскажу, как сделали внутреннюю подсветку.

Я вообще-то очень люблю различные подсветки в интерьере, а уж если есть витраж, то его должно быть видно, поэтому декоративная подсветка полки светодиодными лентами была запланирована заранее.

***
Фото 1

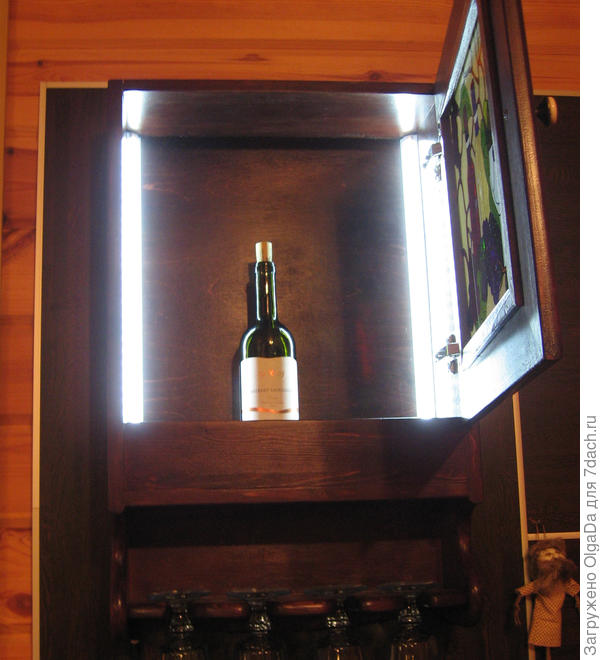

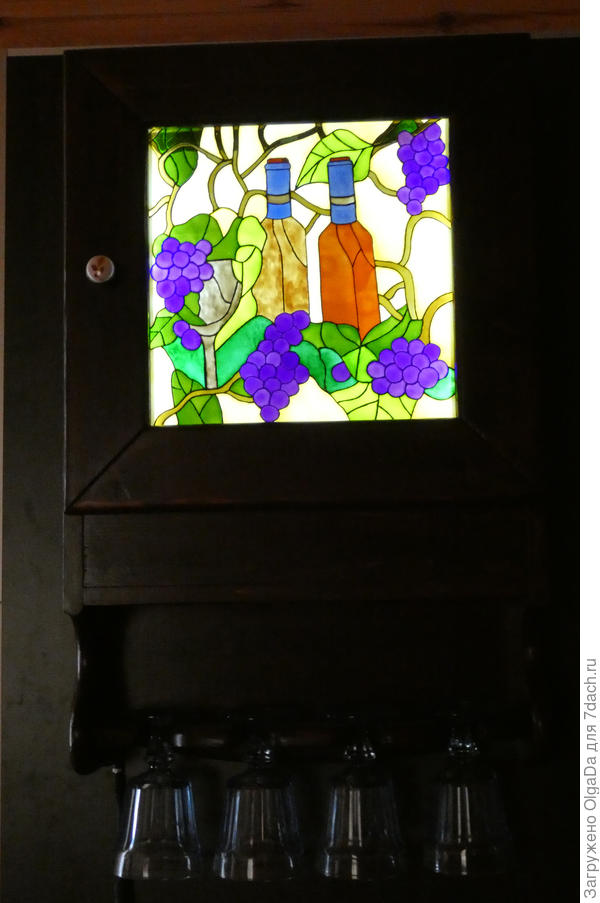

Общий вид полки с внутренней подсветкой.

***
Фото 2

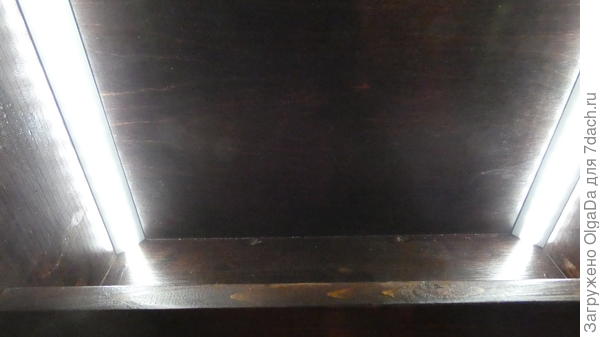

Готовых ламп нужного размера не нашли, поэтому светильники решили собрать сами. На этапе работы с электрикой к процессу подключился сын. Конечно, кое-какие операции я делала сама, но без его помощи у меня так хорошо не получилось бы.

Ads by

Для этого нам потребовались

  • светодиодная лента — белая, самоклеящаяся и самая маломощная (4,8 Вт/м);
  • блок питания 12В 24 Вт (блок питания ASD LS-AP-2 2А 24W 12В с вилкой);
  • угловой алюминиевый профиль для светодиодной ленты с матовым рассеивателем;
  • паяльник, канифоль и припой;
  • провода для подключения;
  • шуруповерт;
  • термоусадочная трубка;
  • строительный фен.

Создание подсветки

Включить светодиодную ленту сразу в сеть нельзя – она сгорит. Для этого требуется стабилизирующее и преобразующее устройство – блок питания.

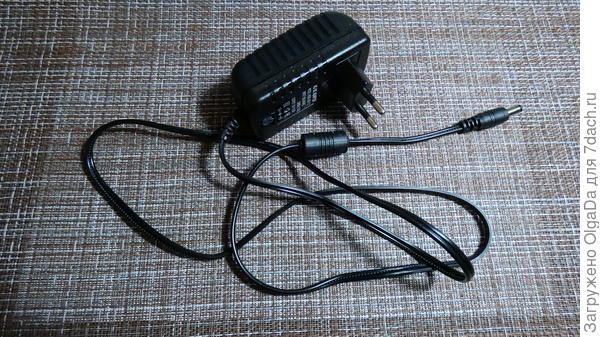

Блок питания ASD LS-AP-2 2А 24W 12В с вилкой.
Фото 3. Блок питания ASD LS-AP-2 2А 24W 12В с вилкой

Подробно останавливаться на том, как правильно подбирать нужный блок питания для светодиодной ленты, я не буду, поскольку в интернете вся эта информация с формулами расчета мощности уже есть.
Скажу только про свой конкретный случай. У нас светодиодная лента мощностью 4,8 Вт/м. Нам потребуется 2 отрезка этой ленты размером не более 0,5 м каждый, т. е. суммарная длина отрезков – 1 м, т. е. наша суммарная мощность двух отрезков 4,8 Вт.

Суммарную мощность рекомендуется рассчитывать с запасом по ваттам ~30% от общей мощности, поэтому, прибавляя к суммарной мощности 30%, получаем 6,24 Вт, а это означает, что нашего блока питания в 12В 24Вт нам хватит «с головой».

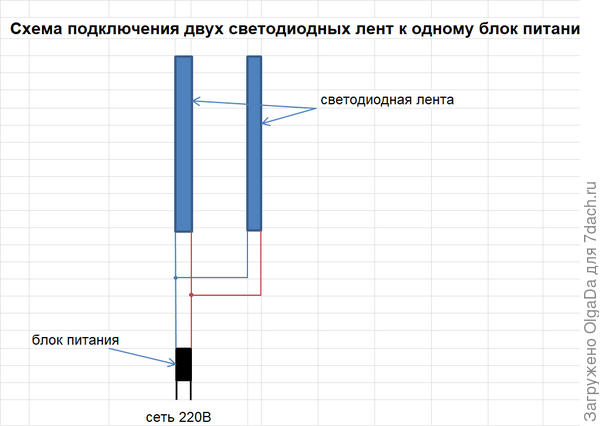

Ниже показана схема, по которой мы подключили светильники в нашей полке к сети.
   Схема
Схема

Прежде чем приступить к монтажу светильников, в двух нижних углах полки просверлили отверстия для вывода проводов, которые планировалось провести по задней стенке полки. Проводов внутри полки, как видите, нет.


***
Фото 4


Приступаем к монтажу светильников.

Итак, мы отрезали нужного размера по 2 отрезка углового профиля и светодиодной ленты в соответствии с габаритными размерами полки – у нас это два светильника, установленные по двум вертикальным углам на внутренней стороне полки.

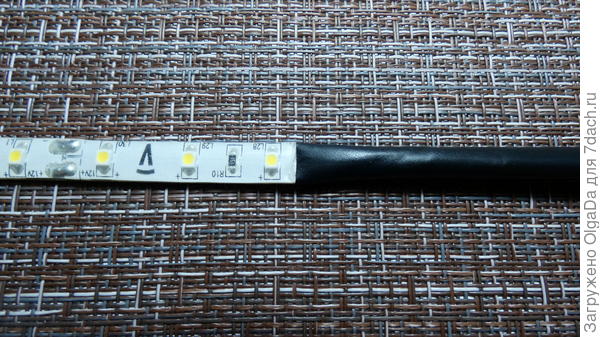

Два светильника, установленные по двум вертикальным углам.
Фото 5. Два светильника, установленные по двум вертикальным углам

Светодиодную ленту можно резать только по линии отреза, указанной на самой ленте – это линия с ножницами.

***
Фото 6

Для подключения светодиодной ленты мы взяли провода, зачистили их концы.

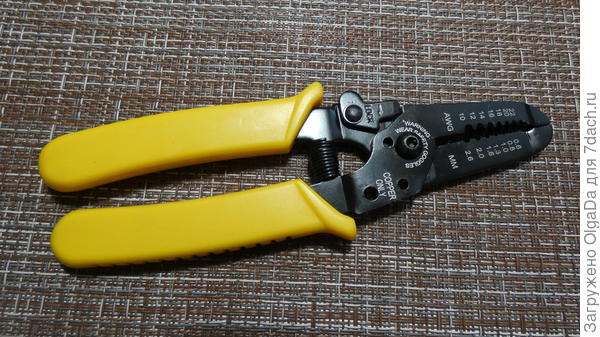

Провода зачищала вот таким стриппером. Можно, конечно, и просто острым ножом снять, но стриппером работать очень удобно и безопасно.

Стриппер для снятия изоляции с проводов
Фото 7. Стриппер для снятия изоляции с проводов

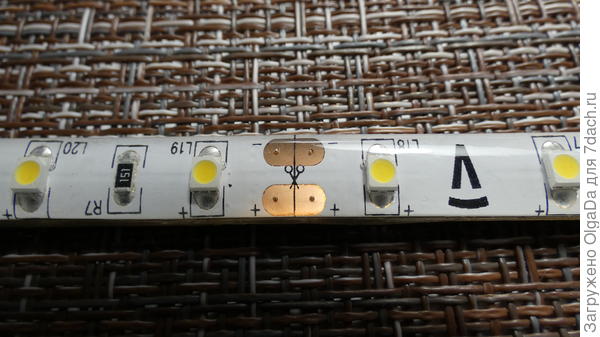

Далее обезжирили контакты светодиодной ленты и припаяли к ней проводки. Для этого использовали оловянно-свинцовый припой. Тут важно не перепутать жилы по цветам. Красный нужно подсоединить к клемме «+», а синий, либо чёрный провод к клемме «-».

***
Фото 8

Иногда паять удобнее, если придерживать провод пинцетом.

***

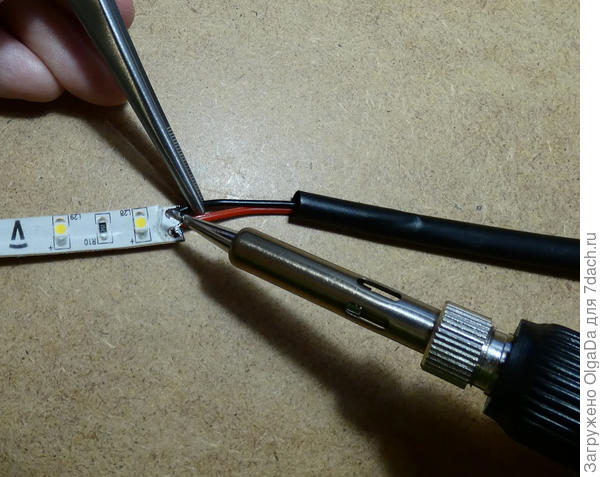

Фото 9

До начала пайки на провода одели термоусадочную трубку.
Вместо изоляционной ленты для изоляции соединений во многих работах лучше использовать термоусадочную трубку. Она обеспечивает большую надёжность и эстетично выглядит. Термотрубка при усадке принимает форму предмета, на котором усаживается, образуя плотно прилегающий изоляционный слой.

Перед применением термоусадки следует правильно определить ее оптимальный диаметр, если самим это сделать трудно, то можно попросить помочь продавца-консультанта. Скажу только, что после усадки внутренний диаметр трубки должен быть меньше наименьшего диаметра изолируемого предмета.
А отрезая кусок термотрубки нужной длины, необходимо сделать небольшой запас по длине.

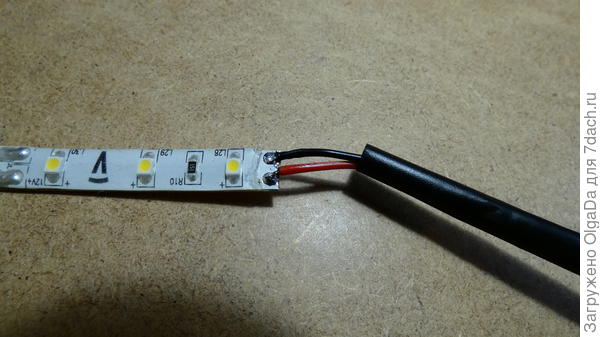

Итак, по окончании пайки контакты аккуратно закрыли термотрубкой.
Так выглядит место пайки с проводами, закрытое термотрубкой до усадки.

***
Фото 10

После этого усадили её с помощью строительного фена.

Существует несколько способов нагрева при работе с термоусадочной трубкой. Кто-то использует открытый огонь – зажигалку, горелку или даже спички, но мы использовали строительный фен.
Под действием высоких температур трубка плотно и надежно фиксируется на контактах, обеспечивая их изоляцию. Это можно видеть на фото 13 и 14.

Итак, мы припаяли провода к светодиодным лентам. Далее с уголков сняли матовый рассеиватель, внутрь каждого уголка прикрепили на клеевую сторону эти светодиодные ленты и закрыли их обратно экраном-рассеивателем.

Затем эти уголки с LED лентами прикрепили к вертикальным углам внутри полки с помощью двухстороннего скотча.
Двухсторонний скотч.

***
Фото 11. Двухсторонний скотч

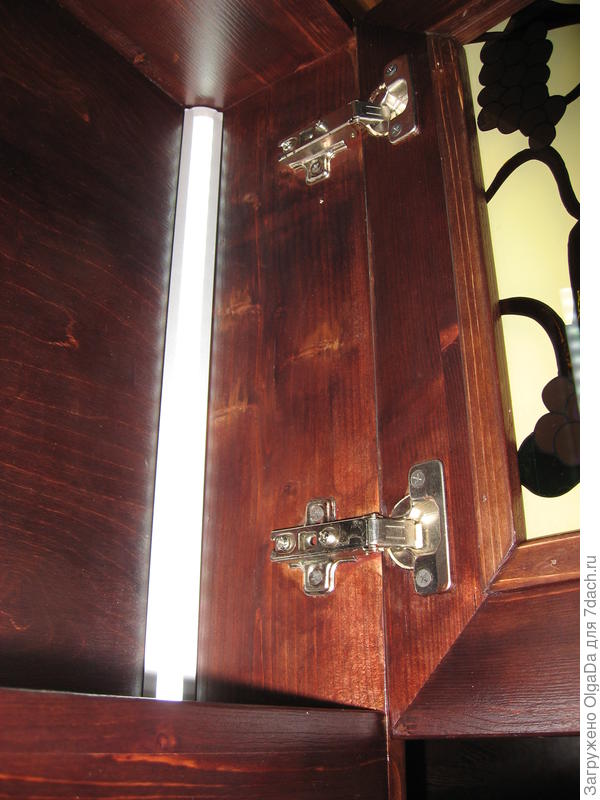

Вот так выглядит собранный и закреплённый в углу светильник.

***
Фото 12

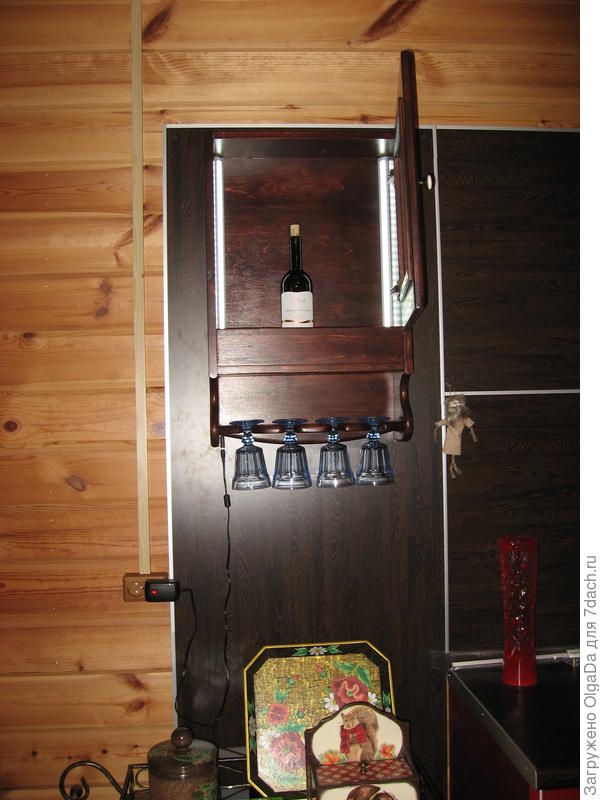

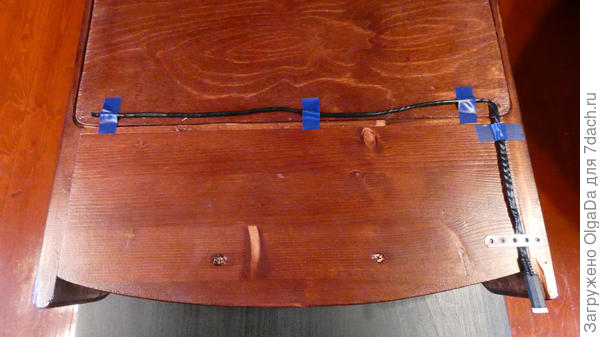

Провода от каждого светильника через просверленные отверстия вывели на наружную сторону задней стенки полки. Провода левого и правого светильников соединили по схеме, заизолировали с помощью термотрубки и подключили к блоку питания. С помощью скотча провода закрепили на стенке полки.

***
Фото 13

Ещё один момент, на который мне хотелось бы обратить ваше внимание.

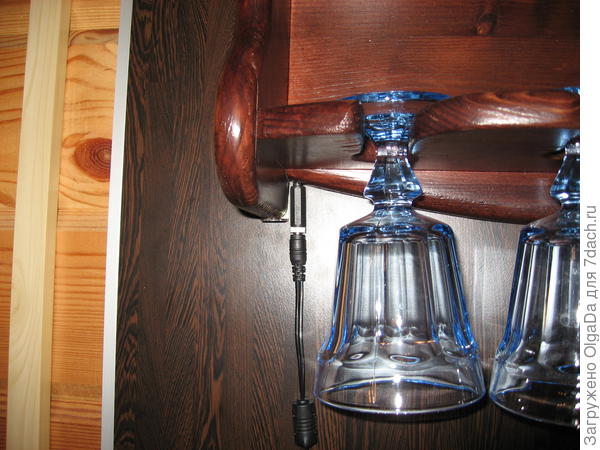

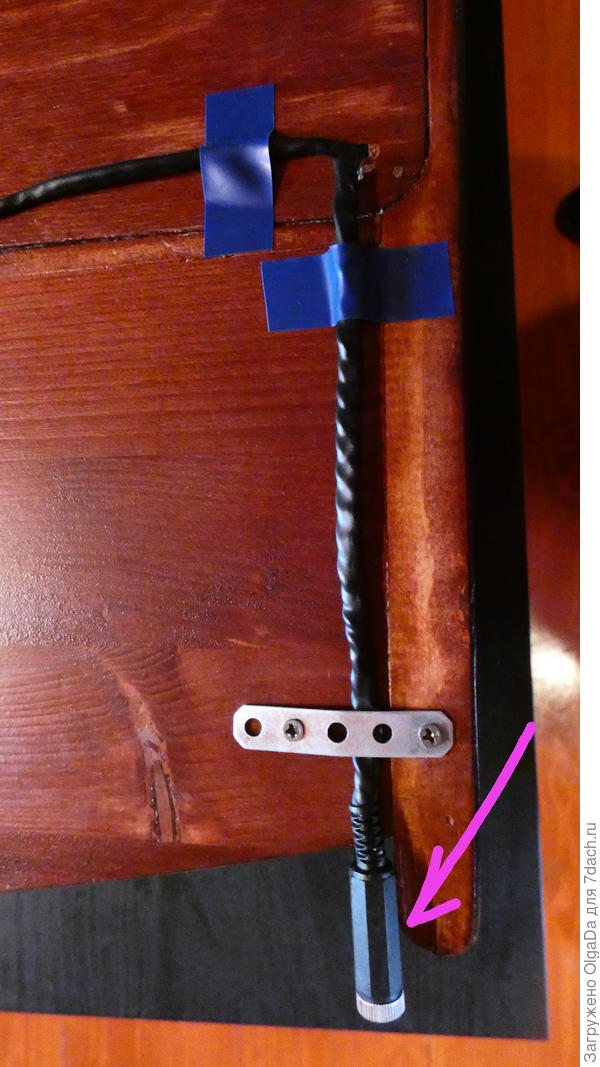

Для удобства и на случай какого-либо ремонта мы с помощью штырькового разъема сделали блок питания съёмным.


Штырьковый разъем указан стрелочкой.

***
Фото 14

***
Фото 15

Вот так блок питания можно отключить от светильника.

***
Фото 16

А вот так, благодаря внутренней подсветке, витраж выглядит в темноте.


***
Фото 17

***
Фото 18
