Устройство полов и перекрытий — одно из многих направлений, где строитель должен уметь комбинировать крепежные изделия промышленного изготовления с традиционными конструкциями. Такие крепежные изделия используются для опоры и связи балок, а также для соединения перекрытия с несущими стенами здания.



Балочные хомуты (кронштейны)

Стальные оцинкованные балочные кронштейны используются при строительстве деревянных перекрытий. Они крепятся к стенам и держат концы балок. Существуют различные конструкции кронштейнов для установки на сплошных или пустотных стенах, а также специальные варианты для соединения деревянных элементов между собой.

Стальные оцинкованные балочные кронштейны используются при строительстве деревянных перекрытий
Стальные оцинкованные балочные кронштейны используются при строительстве деревянных перекрытий

Хомуты для балок

Большинство хомутов для балок делается с верхними фланцами, которые встраиваются в кладку.

1. Накладной хомут для балок. 2. Навесной хомут с прямым фланцем
1. Накладной хомут для балок. 2. Навесной хомут с прямым фланцем

Применение таких хомутов позволяет делать кладку до установки балок, а также избавляет от необходимости резать кирпичи или блоки для опорных гнезд балок.

3. Навесной хомут с загнутым фланцем. 4. Двойной навесной хомут
3. Навесной хомут с загнутым фланцем. 4. Двойной навесной хомут

Хомуты надо устанавливать правильно: верхний фланец должен ровно лежать на кладке, а внутренняя сторона хомута должна плотно прилегать к вертикальной поверхности кладки.

Слева: хомут должен плотно прилегать к стене. Справа: неправильно установленный хомут будет деформироваться
Слева: хомут должен плотно прилегать к стене. Справа: неправильно установленный хомут будет деформироваться

Концы балок крепятся в хомутах с помощью 32-миллиметровых оцинкованных гвоздей, вбиваемых через специальные отверстия в боковых пластинах кронштейна.

Концы балок крепятся в хомутах с помощью оцинкованных гвоздей, вбиваемых через специальные отверстия в боковых пластинах кронштейна
Концы балок крепятся в хомутах с помощью оцинкованных гвоздей, вбиваемых через специальные отверстия в боковых пластинах кронштейна

Найти в продаже специальные держатели для балок вы можете с помощью маркета, сравнив предложения разных интернет-магазинов.

LUX-TOOLS Держатель балки LUX-TOOLS правосторонний оцинкованный 170х35 мм белый 10 шт 349 руб
OBI
Стройбат Держатель балки Стройбат 32х32х170х2,0 мм правый оцинкованный 55 руб
OBI
Стройбат Держатель балки Стройбат 32х32х170х2,0 мм левый оцинкованный 55 руб
OBI
LUX-TOOLS Держатель балки LUX-TOOLS левосторонний оцинкованный 170х35 мм белый 10 шт 369 руб
OBI


Стыковые накладки

Стыковые накладки (анкерные уголки, кронштейны) применяются для стыковых угловых соединений деревянных перекрытий. Строители крепят ими разрезные балки, чтобы избежать выполнения сложных соединений. Бывают левосторонние и правосторонние стыковые накладки.

Левосторонние и правосторонние стыковые накладки
Левосторонние и правосторонние стыковые накладки

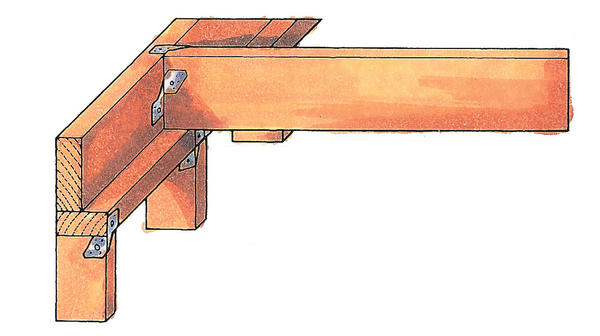

Стыковые накладки крепятся относительно кроткими гвоздями, что снижает риск раскалывания древесины.
Стыковые накладки крепятся относительно кроткими гвоздями
Стыковые накладки крепятся относительно кроткими гвоздями

Ограничители поперечного перемещения

В то время как стены принимают на себя вес перекрытий, сами перекрытия придают стенам поперечную жесткость. В тех регионах, где сильные ветры могут угрожать стабильности облегченных стен, применяют ограничители поперечного перемещения (поперечные связи), которые связывают стены и перекрытие.

Ограничители поперечного перемещения: 1. Для связки параллельных внешней стене балок.
2. Для связки балок по обе стороны внутренней перегородки
Ограничители поперечного перемещения: 1. Для связки параллельных внешней стене балок.2. Для связки балок по обе стороны внутренней перегородки

Накладки прибиваются к деревянным балкам и своим загнутым концом заходят за внутреннююстенку пустотной стены, для того чтобы связать стены и перекрытие. Они могут устанавливаться как параллельно, так и перпендикулярно балкам.



Накладки прибиваются к деревянным балкам
Накладки прибиваются к деревянным балкам

Межбалочные связи

Для обеспечения дополнительной жесткости конструкции балки верхнего перекрытия связываются «монолитными» (сплошными) распорками — прибитыми к ним отрезками досок (1) — или диагональными деревянными связями (2) из брусков сечением 50 × 25 мм.

1. «Монолитные» распорки. 2. Деревянные диагональные связи. 3. Готовые металлические диагональные связи
1. «Монолитные» распорки. 2. Деревянные диагональные связи. 3. Готовые металлические диагональные связи

В современных методах строительства применяются металлические диагональные связи промышленного изготовления (3). У них на каждом конце есть лапки с отверстиями для крепления к балкам, расположенным с интервалом 400, 450 или 600 мм между центрами.

Диагональные связи предпочтительнее, поскольку могут компенсировать изменения размеров элементов в результате усадки древесины. Чтобы балочная конструкция стояла жестко, между крайними балками и стенами на одной линии с распорками помещаются клинья или подложка.
