Подготовительный этап
Самым долгим и сложным для меня был этап подготовки. Чтобы приступить к теплоизоляции парилки, нужно было это помещение ещё сделать. В начале лета наша баня выглядела, как на фото ниже: без потолка, пола, внутренних перегородок и даже без печи. В общем, совсем ещё не баня — просто сруб под крышей на фундаменте.
Наша баня в начале лета
Начали работу с последовательной заливки пола в парилке, фундамента под перегородку между парилкой и мойкой и пола в мойке.
С этой работой мне помогли (вернее, я была помощницей).
Бетонный пол в парной
Также на этом этапе я увидела, насколько кривые стены внутри сруба (снаружи бревна подогнаны гораздо ровнее), и сразу же обрадовалась, что буду их «прятать». В сильно выпирающих бревнах даже пришлось делать выпилы для направляющих брусков.
Внутри стены были очень кривые, так что в некоторых случаях пришлось делать выпилы под направляющие
Несмотря на то, что сруб стоит уже несколько лет и дал усадку, между некоторыми верхними венцами ещё были щели (около сантиметра). Поэтому в направляющих под термоплиты я решила вырезать верхние крепления таким образом, чтобы (если вдруг сруб ещё даст усадку) внутренняя обшивка не деформировалась. Как видно на фото ниже, отверстия, конечно, сделаны с большим запасом, на столько сруб уже не просядет. Просто вырезала их с помощью реноватора, и ширину определила насадка.
Отверстие для крепления
Все направляющие прикручивала строго по уровню, чтобы все внешние стороны были в одной плоскости. В результате подготовленные под теплоизоляцию деревянные стены стали выглядеть так.
Стены готовы для монтажа PIR-плит
Их и направляющие обработала невымываемым антисептиком, а балки, доски и рейки на потолке огнебиозащитой (перестраховалась🙂).
Сложила две оставшиеся стены парилки: одну из перегородочных блоков, вторую из влагостойких пазогребневых плит. Эти стены сразу обработала грунтом.
Процесс возведения стен парилки
В результате у меня получилась комната 2х2,7 м и 2,2 м в высоту. В углу заняла свое место (на отдельно залитом фундаменте) чугунная банная печь.
Также на этапе подготовки, когда выпиливала отверстие для окошка, сразу сделала к нему широкие откосы (учла толщину теплоизоляции, рейки и вагонки).
Широкие откосы
Короб двери тоже дорабатывала: прикрутила на сантехнические шурупы бруски, а порог заменила на вырезанный из цельного соснового бруса, ширину подгоняла также с учётом теплоизоляции и реек.
Материалы для тестирования
На тестирование мне были предоставлены:- термоплиты LOGICPIR Баня от ТЕХНОНИКОЛЬ — 8 упаковок. Из них 7 упаковок по 5 термоплит 585x1185 мм, толщиной 50 мм и одна упаковка с термоплитами толщиной 30 мм (8 шт. в упаковке);
- клей-пена LOGICPIR — 8 баллонов;
- алюминиевая самоклеящаяся лента LOGICPIR — 2 шт.;
- гидроизоляционная лента LOGICROOF Tape PVC-B — 1 рулон;
- двухкомпонентный эпоксидный клей ТЕХНОНИКОЛЬ — 15 кг.
Полный комплект материалов
Термоплиты LOGICPIR Баня представляют собой листы мятного цвета, которые не поддерживают горение, фольгированные с двух сторон, с пазогребневой кромкой. Создают в помещении эффект термоса.
Размеры термоплиты LOGICPIR Баня
В термоплите толщиной 50 мм размеры паз/гребень — 25 мм, при толщине 30 мм — паз/гребень составляет 15 мм. Геометрия термоплит идеальная.
Дополнительные параметры плит разной толщины
На фольгированном слое, помимо фирмы и названия продукции, размещена информация об основных характеристиках:
- длительный эффект термоса,
- монтаж без дополнительной пароизоляции,
- подтвержденные пожарные характеристики,
- высший класс экологической безопасности,
- широкий диапазон температур (-65...+120°С),
- быстрый монтаж,
- не подвержен образованию плесени,
- подходит для влажных помещений.
Когда распаковала термоплиты толщиной 30 мм, обнаружила, что на 4 листах изображение на фольге немного отличается (но заветное слово «баня» на них тоже присутствовало). Клей-пена LOGICPIR находится в стандартных сменных баллонах для пистолета для нанесения монтажной пены.
Клей-пена LOGICPIR от ТЕХНОНИКОЛЬ
Назначение указано — для монтажа PIR-плит:
- быстрого и прочного крепления,
- заделки стыков между термоплитами,
- заделки стыков между термоплитами и ограждающими конструкциями в примыканиях.
Клей-пена LOGICPIR
LOGICPIR лента — алюминиевая фольга с клеевым слоем на бумажной подложке, намотанная на картонную втулку. Длина ленты 50 м (± 2%), ширина 48 мм. Предназначена для заклеивания швов между термоплитами LOGICPIR.
Алюминиевая самоклеящаяся лента LOGICPIR
LOGICROOF Tape PVC-B — гидроизоляционная лента на основе армированной битумостойкой ПВХ мембраны. Представляет собой прочно склеенные между собой ленты ПВХ и геотекстиля. Ширина геотекстиля 29,5 см, ПВХ ленты 19 см.
Лента LOGICROOF Tape PVC-B
Когда я узнала, что вместе с термоплитами мне пришлют ещё и гидроизоляцию, я представила что-то чёрное и битумное🙂. Но при получении увидела два ведерка с компонентами эпоксидного клея, и радости моей не было предела! Я часто применяю эпоксидный клей для разного ремонта и поделок, запасы пополнять приходится тоже часто, но в таких объемах у меня его ещё никогда не было😀.
И хоть в качестве области применения у него заявлено, что он предназначен для приклеивания гидроизоляционных лент и ремонта и соединения бетонных элементов, у меня на него сразу возникли большие планы применения в хозяйстве. Особенно когда еще осознала, что весь объем на парилку (и даже на мойку) я не выработаю.
Двухкомпонентный эпоксидный клей от ТЕХНОНИКОЛЬ
На ведерках клея содержится полная информация по применению и смешиванию.
Информация на ведерках с компонентами клея
Ещё стоит упомянуть, что все материалы были надежно упакованы и доставлены мне в целости и сохранности.
Все материалы были надежно упакованы
Монтаж теплоизоляции парилки
Подготовив помещение и изучив информацию по работе с предоставленными материалами, я приступила к утеплению парилки. Для этого мне потребовались не только материалы от ТЕХНОНИКОЛЬ, но и другие.Материалы и инструменты
- Термоплиты LOGICPIR Баня
- Клей-пена LOGICPIR + пистолет для монтажной пены
- Алюминиевая самоклеющаяся лента LOGICPIR + ножницы
- Саморезы по дереву 75 мм + шайбы
- Шуруповерт с битой для саморезов
- Лазерный уровень
- Канцелярский нож
- Рулетка
- Карандаш
- Цветной перманентный маркер
- Металлическая линейка или любой ровный отрезок металлического профиля
- Строительный угольник
- Полукруглая стамеска
Ход работы
При монтаже первого ряда теплоизоляции я пользовалась лазерным уровнем. Установила термоплиту по уровню и карандашом отметила ее контур на направляющих досках. Отставила PIR-плиту в сторону.
Отметила карандашом контур плиты на направляющих
Затем на направляющие в пределах отмеченного контура, а также пол и стену нанесла клей-пену LOGICPIR.
Нанесла клей-пену в пределах отмеченного контура
Установила термоплиту на место и прикрутила ее саморезами с шайбами к направляющим доскам. Это временные крепления, впоследствии (когда клей-пена застынет) саморезы выкручиваются.
Зафиксировала термоплиту саморезами с шайбами.
Второй лист устанавливала в такой же последовательности, как и первый. На контактирующий с ним пазогребневый край предыдущей плиты также нанесла клей-пену. Следила, чтобы все плиты первого ряда были установлены по уровню.
Нанесла клей-пену на паз уже установленной плиты (все стыки термоплит должны быть пропенены)
Завершить ряд мне нужно было обрезанной плитой. Для обрезки я использовала канцелярский нож и обрезок металлического профиля. Когда клей-пена застыла, удалила излишки канцелярским ножом.
Для обрезки плиты я использовала канцелярский нож. Когда клей-пена застыла, удалила излишки тем же канцелярским ножом
Все стыки между термоплитами заклеила самоклеящейся алюминиевой лентой LOGICPIR.
Заклеила стыки между плитами
Выкрутила все временные саморезы и запенила отверстия.
Запенила отверстия от временных креплений
Так как отверстия от саморезов маленькие, заплатки на них я тоже нарезала маленькие — квадратики с длиной стороны равной половине ширины ленты. Исключение — потолок: там уже просто открывала кусочки размером, равным примерно ширине ленты.
Заклеила отверстия от временных креплений
Лайфхак: поддеть алюминиевую ленту с бумажной основы легче с оторванного края. Так что, если хотите сберечь нервы, не отрезайте, а отрывайте ленту😉.
Заплатки на отверстиях: слева отрезанная ножницами, справа — оторванная
Гидроизоляция
На этапе заливки пола в парной мы не рискнули заливать его выше фундамента — я переживала за нижние венцы сруба. Однако осознав, какую крутую гидроизоляцию предоставила мне фирма ТЕХНОНИКОЛЬ, я всё-таки решила рискнуть и ещё подлить слой бетона, сравняв уровень пола во всех помещениях бани. Ведь благодаря гидроизоляционной ленте и прослойке из термоплиты бревна сруба от воды из бетонного раствора и последующих водных процедур в парной полностью изолированы.Поэтому, прервав процесс монтажа термоплит, приступила к гидроизоляции уже установленного первого ряда вдоль двух деревянных стен. Отмерила и отрезала необходимую длину ленты (две стены + 5 см на загиб с каждого края). Расправила ленту на месте, где она должна быть зафиксирована, выровняла по уровню.
Работа с лентой LOGICROOF
Приступила к приготовлению эпоксидного клея. Компонент А в соответствующем ведерке имеет белый цвет, компонент Б — черный.
Содержимое банок с компонентами эпоксидного клея. Слева: белый компонент А, справа: черный компонент Б
Так как соотношение компонентов А и Б при смешивании должно быть 2:1, сначала налила в ведерко 600 г компонента А, затем долила ещё 300 г компонента Б.
Взвешивание компонентов эпоксидного клея
С помощью насадки-миксера смешала компоненты перфоратором на низких оборотах (не более 3 минут) — получился клей серого цвета. Резиновым шпателем наносила полосы клея на пол и термоплиты так, чтобы при установке ленты LOGICROOF кромка ПВХ ленты располагалась по центру полосы клея. Работала быстро, так как рабочее время раствора 40 минут.
Нанесение клея и фиксация ленты
Вдавила геотекстиль ленты в нанесенные полосы эпоксидного клея. Обильно нанесла клей поверх геотекстиля. Через сутки клей приобрел свойства пластика.
Готовая гидроизоляция
К стенам из перегородочных блоков и ПГП приклеила на клей-пену полоски пенополистирола, чтобы изолировать прямой контакт бетона со стенами. Затем мы ещё залили примерно десятисантиметровый слой бетона на пол.
Когда бетон застыл, приступила к завершению утепления парной. К деревянным стенам продолжила крепить утеплитель вышеописанным способом. Каждый следующий ряд термоплит устанавливала с разбежкой вертикальных швов. К стенам из ПГП и перегородочных блоков приклеила теплоизоляцию без временных креплений — подпирая термоплиты.
Потолок утепляла по такому же принципу, как и деревянные стены: приклеивала PIR-плиты к деревянным рейкам.
Примыкание термоплиты потолка к утепленной стене. Видно, что термоплиты стен сверху обрезала до уровня направляющих реек под потолочный утеплитель
Все основные работы я снимала на видео, ролики разместила на общедоступном видеохостинге. Если вы хотите увидеть монтаж термоплит LOGICPIR Баня в подробностях, переходите по ссылкам.
- Часть 1. Монтирую второй ряд
- Часть 2. Делаю отверстие под светильник
- Часть 3. Запениваю и заклеиваю отверстия из-под временных креплений
- Часть 4. Монтирую термоплиты на стене с окном
- Часть 5. Запениваю отверстия на стене с окном
- Часть 6. Монтирую термоплиты на стену из перегородочных блоков (без обрешетки)
- Часть 7. Монтаж термоплит на стену из пазогребневых влагостойких плит (без обрешетки)
- Часть 8. Монтаж термоплит на потолке
- Часть 9. Гидроизоляция
Кстати, когда объединила все ролики, общее время получилось 4 часа 10 минут (то, что я предлагаю посмотреть выше, уже сокращённая версия😁). За кадром осталась обрезка PIR-плит (это ещё полчаса) и монтаж первого ряда (ещё минут двадцать занял). Итого суммарное время затраченное конкретно на монтаж термоплит — 5 часов. И это в одиночку, а если бы с помощниками, то, наверное, и ещё быстрее было🙂.
Монтаж PIR-плит вокруг потолочно-проходного узла (ППУ)
Стены рядом с печью утеплять не стала (хотя изначально планировала), но так как это моя первая стройка бани, учесть все сразу не получилось. Вначале мы планировали сделать выносной бак для горячей воды в мойку, но потом передумали и взяли бак на печь, а он установился вплотную к стене. Искривлять дымоход я не захотела, вот и пришлось переигрывать.
Монтаж ППУ
Обрезанный край термоплиты, подходящий к потолочно-проходному узлу над печью, заклеила алюминиевым скотчем. Образовавшуюся щель между ППУ и термоплитами запенила огнеупорной пеной. На фото ниже видно (слева), что плита склеена из двух обрезков. Не стала я на такой маленький вставыш кромсать целую плиту🙂: пропенила клей-пеной шип-паз двух обрезков, соединила их, а шов с двух сторон заклеила алюминиевым скотчем. Пазогребневый край тоже легко вырезается с помощью линейки и канцелярского ножа.
Плита, подходящая к ППУ
Результат
В результате парная приобрела вид космического корабля🙂, но это ненадолго: скоро весь блеск скроется под вагонкой. А пока так.
Утепленная парная
После окончания работ у меня остались материалы:
- термоплиты LOGICPIR Баня толщиной 50 мм 7 шт. (+обрезки) и толщиной 30 мм 3 шт. (+обрезки). Так получилось потому, что изначально планировала изолировать стены рядом с печью, а потом передумала. А еще вместо одной упаковки с термоплитами толщиной 50 мм мне прислали упаковку на 30 мм, а там при практически идентичном объеме упаковки на три плиты больше. Ну и обрезанные плиты разместились удачно;
- клей-пена LOGICPIR 4 баллона (+1 частично использованный);
- начатый рулон алюминиевой самоклеящейся ленты LOGICPIR;
- почти половина рулона ленты LOGICROOF;
- эпоксидного клея я смешала всего 3,3 кг из 15 кг.
Поэтому, оценив свое богатство, решила ещё и мойку утеплить, нужно будет только термоплит докупить немного.
Мои впечатления от работы с термоплитами LOGICPIR Баня
Благодаря небольшому весу и четкой геометрии монтировать термоплиты LOGICPIR Баня было очень легко! Думаете, после монтажа перегородочных блоков мне это показалось?🙂Даже больше скажу: после подготовительных работ на монтаже теплоизоляционных плит я просто отдохнула! Поймала себя на мысли, что процесс напоминает мне сборку конструктора из раннего детства (разница лишь в том, что детали покрупнее).
Особых сложностей работа с предоставленными материалами не вызвала. Была лишь заминка с повторным открытием банки компонента Б эпоксидного клея — и то лишь из-за того, что я после первого использования не стерла содержимое с кромки банки и фактически приклеила крышку.
Воздействие УФ-лучей на термоплиты
Про необходимость защиты термоплит от солнечных лучей я была осведомлена — на каждой упаковке имелась этикетка, на которой черным по белому написано «Хранение термоплит LOGICPIR на открытой площадке осуществляется только в заводской упаковке». Поэтому материалы из вскрытой упаковки я сразу занесла в темноту — внутрь сруба, а остальное разместила на веранде. Но просмотрела, что на одной из упаковок пленка немного разошлась и обнажила кусочек теплоизоляционной плиты, и за короткое время эта часть пожелтела. Так что при хранении на улице нужно очень внимательно осматривать заводскую упаковку на предмет повреждений и/или дополнительно термоплиты накрыть.
Информация с этикетки и утеплитель после солнечного воздействия.
Что же, на этом я не прощаюсь, ведь выполнена не вся работа. Продолжение следует…
Очень уж мне было интересно, как ведёт себя утеплитель при воздействии высоких (экстремальных) температур, тем более, что он заявлен как негорючий — сразу захотелось проверить🙂. Ссылка
Клей-пена не заявлена, как огнеупорная, но ее я тоже решила проверить.
Как не пыталась я поджечь кусочек термоплиты — не смогла!🙂
Сам материал термоплиты негорючий, но на видео виден дымок из под фольги, видимо так обгорает клей на который она приклеена.
Конечно, при нормально эксплуатации парилки, в ней таких температур не должно быть, этот тест больше для самоуспокоения, на случай «вдруг чего».

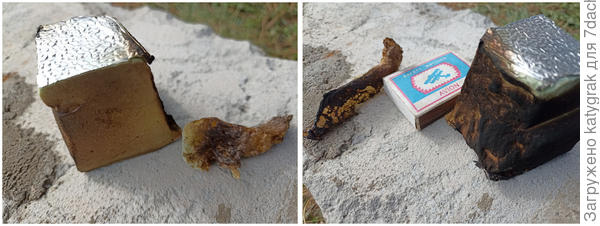

Слева последствия воздействия на утеплитель и пену строительным феном (температура 450-600 градусов), справа реакция на открытое пламя.
