Какой кайф приезжать зимой на теплую дачу! А все благодаря инверторной системе отопления Electrolux

Поделиться ссылкой
Копировать ссылку
kseni kseni
Ксения Саратовская обл.
Когда я увидела предложение о тестировании умной инверторной системы отопления Electrolux в чате тестировщиков семян, я подумала: «А почему бы и нет?!» Тем более, что иметь в своем дачном доме систему отопления, которой можно было бы управлять удаленно, мы с мужем давно хотели. И я подала заявку.

Умная инверторная система отопления Electrolux
Умная инверторная система отопления Electrolux

Где будет проходить тестирование

Наша любимая дача предназначена для сезонного проживания, но в последние годы мы хотим проводить там как можно больше времени. Стараемся заехать, как только устанавливаются комфортные весенние температуры, а закрываем дачный сезон практически с первым снегом. В нашем СНТ практикуют отключение электричества на зимний сезон, но бывает, что свет есть вплоть до января. Зимой мы с мужем и дочками часто приезжаем кататься на лыжах, и если есть возможность, то обязательно включаем обогрев.

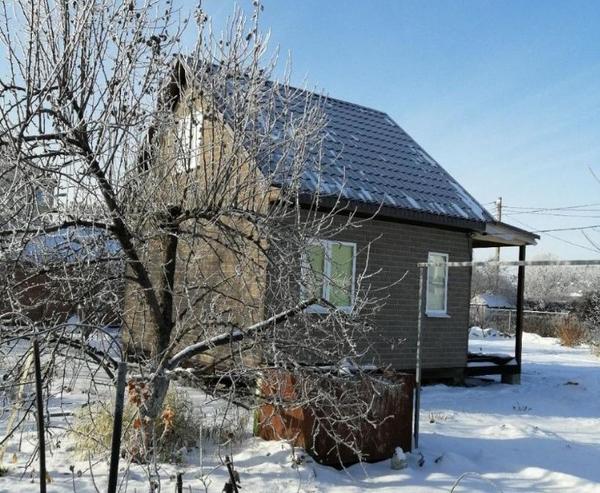

Наш небольшой, но самый любимый домик
Наш небольшой, но самый любимый домик

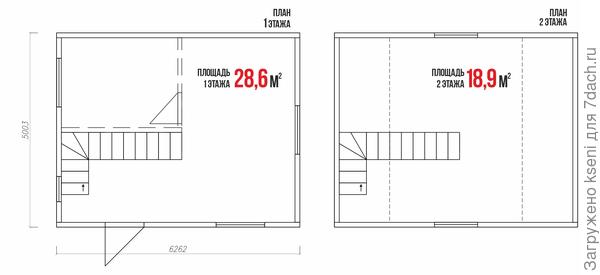

Сам дом каркасный, на столбчатом фундаменте, изготовлен и собран из СИП-панелей. Размер строения 6,262х5,003 м, дом имеет полноценный первый этаж общей площадью около 28,6 кв.м. и мансарду 18,9 кв.м., которая утеплена и обшита изнутри вагонкой. Первый этаж с открытой планировкой совмещает функции прихожей, гостиной и кухня. Там же располагается наша спальня. Снаружи дом обшит фасадными панелями ТЕХНОНИКОЛЬ. Домик хоть и небольшой, но зато самый любимый!

Дом
Планировка дома


Чем нам не нравились старые конвекторы

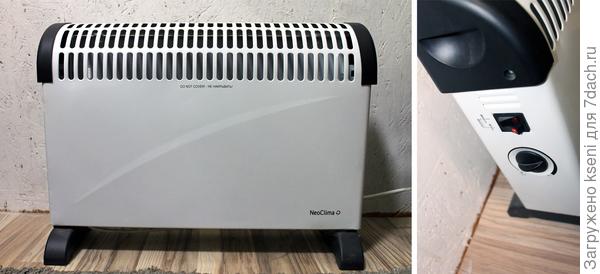

До тестирования мы отапливали дом двумя конвекторами механического типа NeoClima и HOME CLUB. Нам их хватало, но, чтобы прогреть первый этаж до комфортной температуры, приходилось ждать довольно долго или ставить оба обогревателя сначала на первом этаже, а после отправлять один из них наверх. Все это значительно увеличивало скорость прогрева дома. К тому же механическое управление требует постоянного контроля и присутствия человека для включения и регулирования температуры.

Конвектор механического типа NeoClima
Конвектор механического типа NeoClima

Что такое инверторная система отопления Electrolux

Это энергоэффективная система отопления на базе электрических конвекторов Transformer System с блоками управления digital INVERTER. Благодаря Wi-Fi-соединению вместе с установленным на телефон мобильным приложением она позволяет дистанционно управлять конвекторами, где бы вы не находились. Вы можете объединять в одной системе неограниченное количество приборов и точно регулировать температуру в доме. Подробно прочитать о характеристиках системы и ее возможностях можно в статье Экономное отопление загородного дома электричеством — не миф! Есть рабочий вариант.

Элементы инверторной системы отопления:
  • Основа системы – отопительные модули мощностью от 1 до 2,5 кВт. Инновационный запатентованный нагревательный элемент Hedgehog при компактных размерах на 20% быстрее выходит на рабочую температуру. Срок службы 25 лет.
  • Инверторный блок управления digital INVERTER с высокочувствительным датчиком температуры bullet sensor плавно изменяет мощность нагревательного элемента в зависимости от разницы между фактическим и заданным значением температуры в помещении.
  • Мобильное приложение помогает управлять системой отопления из любой точки мира, объединять конвекторы по группам, задавать индивидуальные настройки для каждой комнаты, составлять расписание работы по часам и вести полноценный контроль расхода электроэнергии.

Что будем тестировать

Мы получили посылку 10 октября. Девять коробок с легкостью поместились в машине и отправились домой. Все коробки целы, блоки управления дополнительно запаяны в пленку, на коробках с конвекторами имеются удобные ручки-прорези с боковой части для удобной переноски.

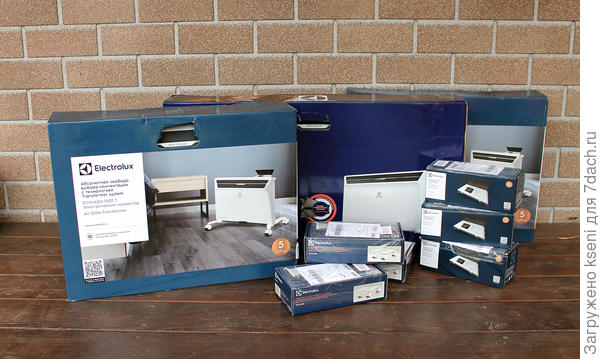

Комплект для тестирования
Комплект для тестирования: 3 конвектора, 3 блока управления, 3 комплекта шасси

Скажу сразу: комплектацию приборов формировали менеджеры компании РУСКЛИМАТ (спонсора тестирования) с учетом характеристик нашего дома (площади, материалов стен, назначения и прочее).

Комплект 1 для отопления первого этажа. Здесь у нас 2 помещения (спальня и кухня-гостиная), соответственно, сюда нужно по два наименования каждого элемента системы.
  • Модуль отопительный электрического конвектора Electrolux серии Air Gate Transformer ECH/AG2-1500 T (мощность 1,5 кВт) – 2 шт.
  • Комплект шасси EFT/AG2R для напольной установки конвектора Electrolux Air Gate Transformer – 2 шт.
  • Блок управления Transformer Digital Inverter Electrolux ECH/TUI3.1 – 2 шт.

Комплект 2 для отопления мансарды. Здесь одно окно, значит, ставим один конвектор со всеми дополнениями.
  • Модуль отопительный электрического конвектора Electrolux серии Air Gate Transformer ECH/AG2-2500 T (мощность 2,5 кВт) – 1 шт.
  • Комплект шасси EFT/AG2R для напольной установки конвектора Electrolux Air Gate Transformer – 1 шт.
  • Блок управления Transformer Digital Inverter Electrolux ECH/TUI3.1 – 1 шт.

Расположение и крепление отопительных конвекторов

Расположение конвекторов отопления в доме будет таким: один установим стационарно под окном, другие два будут на шасси с колесиками, что позволит перемещать их при необходимости. Тут мы поняли, что из комплекта 1 можно было исключить комплект шасси. Все детали для стационарного крепления на стену идут в комплекте с конвектором.

Расположение конвекторов помечено красными стрелочками
Расположение конвекторов помечено красными стрелочками

Монтаж блоков управления Digital Inverter Electrolux

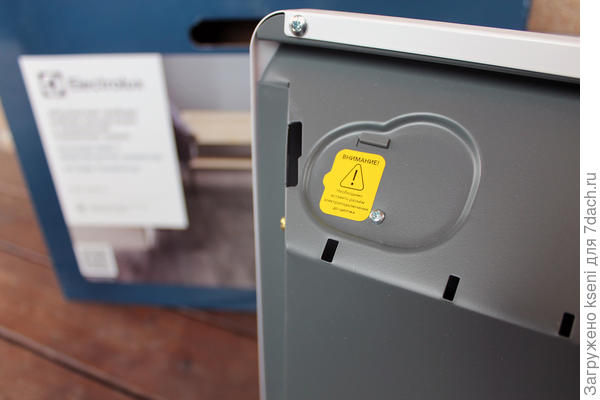

Чтобы подключить штепсель блока управления в разъем на конвекторе до щелчка, предварительно надо удалить наклейку желтого цвета, закрывающую отверстие подключения.

Удалить наклейку, для подключения блока управления
Удалить наклейку для подключения блока управления

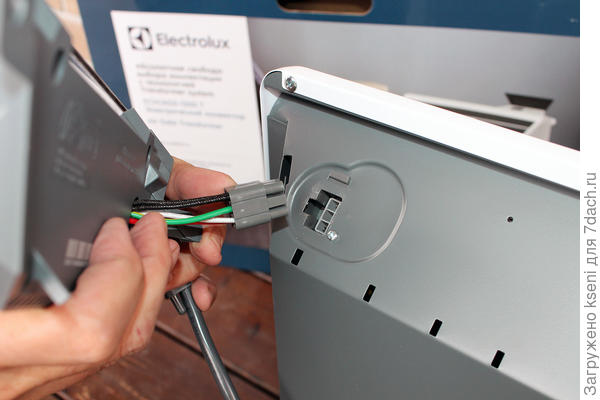

Затем необходимо подключить штепсель блока управления в разъем до щелчка.

Подключить штепсель блока управления в разъем
Подключить штепсель блока управления в разъем до щелчка

Боковую клипсу тоже необходимо защелкнуть.

Крепление
Крепление боковой клипсы

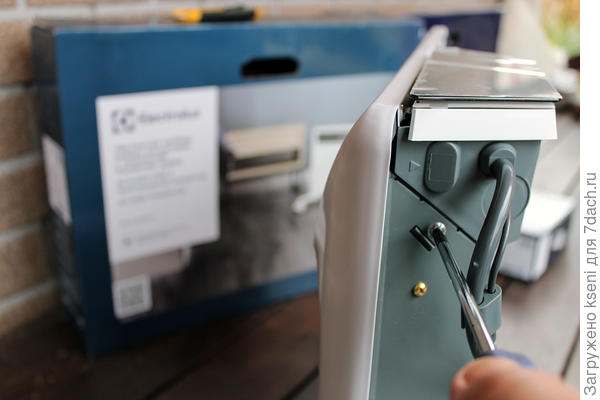

А боковой блок управления зафиксировать винтами с двух сторон.

Закрепить блок управления винтами с двух сторон
Зафиксировать блок управления винтами с двух сторон

После установки удалить защитную пленку с верхней крышки блока управления.

Удалить защитную пленку с верхней крышки блока управления
Удалить защитную пленку с верхней крышки блока управления

Сборка креплений отопительных модулей Electrolux Air Gate Transformer

У отопительных модулей есть два варианта крепления: стационарное (на стену, крепление идет в комплекте с прибором) и мобильное (установка на шасси с колесиками. Приобретается отдельно).

Крепление шасси EFT/AG2R на конвектор

Сборка очень проста, необходимо колесные элементы вставить до щелчка в опору с двух сторон. Чтобы установить шасси, нужно перевернуть конвектор и с помощью крепежного элемента зафиксировать шасси с обеих сторон.

1. Сборка шасси; 2. Пара шасси с крепежными элементами; 3. Установка шасси на конвектор; 4. Крепление шасси к конвектору с помощью барашка
1. Сборка шасси; 2. Пара шасси с крепежными элементами; 3. Установка шасси на конвектор; 4. Крепление шасси к конвектору с помощью барашка

Перед началом работы с конвекторов надо удалить наклейки.

Перед использованием удалить наклейку с лицевой части конвектора
Перед использованием удалите наклейку с лицевой части конвектора


Крепление конвектора на стену

Для крепления конвектора необходимо выбрать нужную схему шаблона (идет в комплекте к прибору) — она зависит от размера конвектора. Сделав разметку и укрепив шаблон с помощью малярного скотча на стене, можно приступать к установке настенных креплений. Для ровной установки шаблона рекомендую использовать уровень. Когда саморезы заняли свои места, вешаем на них кронштейны для крепления конвектора. После установки крепеж обязательно подтягиваем.

1. Комплект креплений на стену, инструкция с шаблоном, и дополнительные фильтры; 2. Крепление шаблона к стене по уровню; 3. Сверлим отверстия, которые указаны на шаблоне; 4. Установка настенных креплений
1. Комплект креплений на стену, инструкция с шаблоном, дополнительные фильтры; 2. Крепление шаблона к стене по уровню; 3. Сверлим отверстия, которые указаны на шаблоне; 4. Установка настенных креплений

Крепление конвектора начинается с его нижней части!

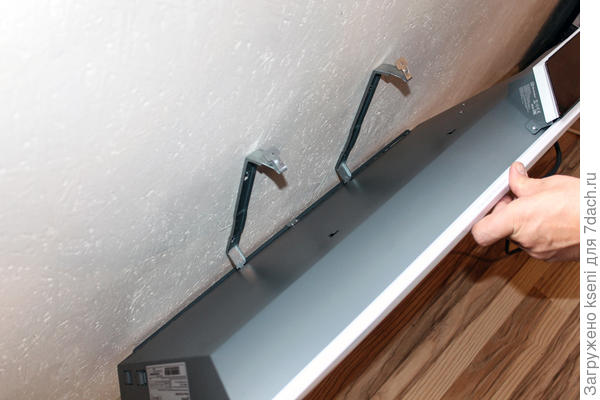

Вставляем нижнюю часть
Вставляем нижнюю часть

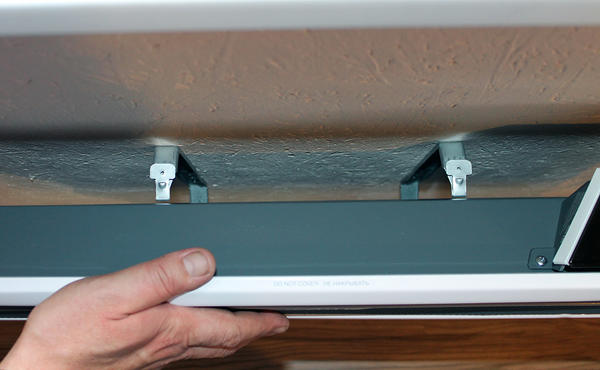

Верхняя часть легко защелкивается на язычках. Если она сразу не попадает в отверстия, то верхние зажимы можно немного подогнуть. Крепление вполне надежное!

Верхние язычки креплений легко защелкиваются и надежно держат конвектор
Верхние язычки креплений легко защелкиваются и надежно держат конвектор

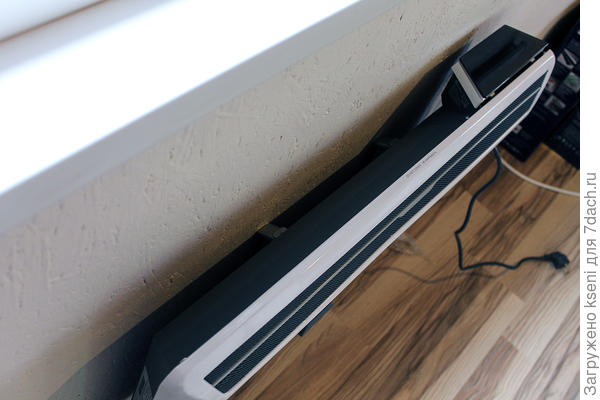

Все, конвектор висит в нужном месте на стене.

Конвектор установлен на стену
Конвектор установлен на стену

Фильтрация воздуха в конвекторе

Я не знаю, есть ли такая функция у конкурентов, но сама идея фильтрации воздуха в конвекторах Electrolux мне нравится. Противопылевые фильтры расположены в нижней части отопительных приборов. В комплекте с конвектором поставляется дополнительно еще три небольших фильтра: угольный, катехиновый и фильтр с биологически активным витамином С. Их можно установить на основной. Странно то, что дополнительных фильтра три, а креплений на основном блоке всего два. Срок годности у дополнительных фильтров — полгода. При постоянном использовании отопительной системы противопылевой фильтр необходимо промывать в проточной воде не реже 1 раза в месяц.

1. Блок противопылевой фильтрации находится в нижней части конвектора; 2. Дополнительные фильтры; 3. Установка фильтров в отсеки с двух сторон основного блока фильтрации; 4. После установки дополнительных фильтров ставим основной фильтр на место
1. Блок противопылевой фильтрации находится в нижней части конвектора; 2. Дополнительные фильтры; 3. Установка фильтров в отсеки с двух сторон основного блока фильтрации; 4. После установки дополнительных фильтров ставим основной фильтр на место

Установка и настройка приложения Hommyn для удаленного управления конвекторами

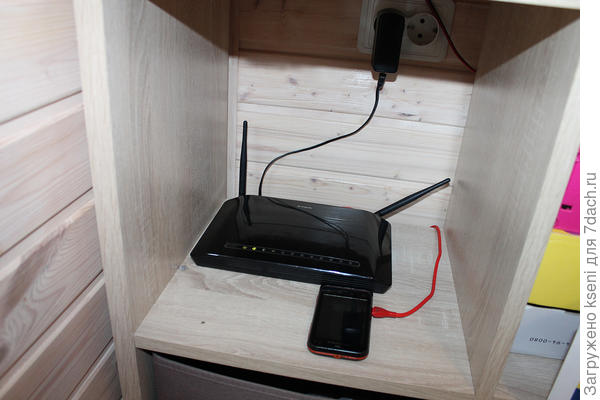

Для обеспечения устойчивого интернет-соединения с конвекторами на даче был установлен роутер с подключенным телефоном.

Установка интернет соединения
Установка интернет соединения

Затем надо было скачать и установить на свой телефон приложение Hommyn. Благодаря ему можно объединять конвекторы по зонам и управлять ими, задавая разные температуры.

Как подключить конвекторы к приложению (пошагово)

1. Подключаемся к сети, и в настройках WI-FI на телефоне должен появиться WI-FI Convection Heater (Конвекционный нагреватель WI-FI). Нажимаем строку, появляется окно, где нужно выбрать «Подключить». Нажимаем и ждем, пока он подключится.

Подключаем конвекторы к Сети
Подключаем конвекторы к Сети

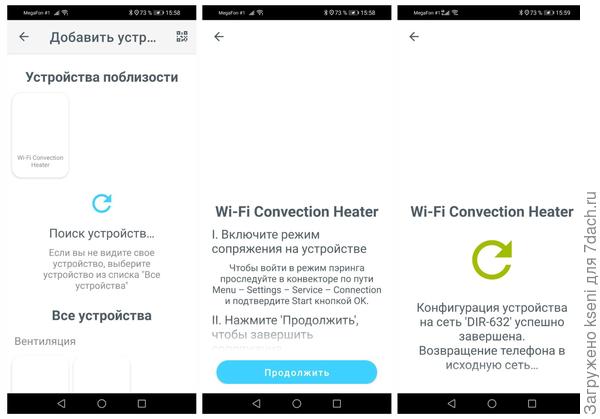

2. Переходим в приложение Hommyn и ищем в добавленных устройствах WI-FI Convection Heater (Конвекционный нагреватель WI-FI). Нажимаем на иконку и ждем появления окна сопряжения конвектора с телефоном, нажимаем «Продолжить», ждем завершения.

Сопряжение конвекторов с приложением
Сопряжение конвекторов с приложением

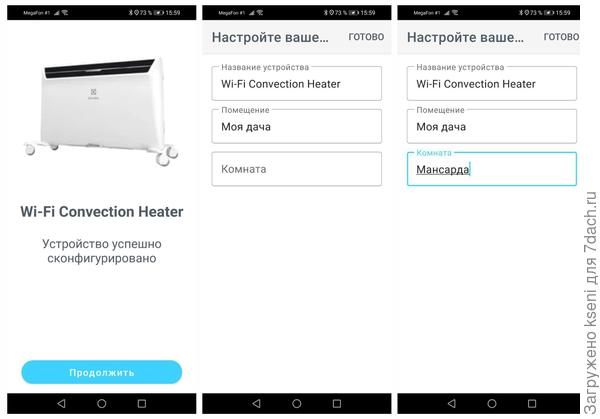

3. По завершении процесса конфигурации устройства в приложении необходимо дать ему название. Поскольку у нас три конвектора, то мы их назвали «мансарда», «спальня», «кухня-гостиная».

Дали каждому конвектору свое название
Дали каждому конвектору свое название

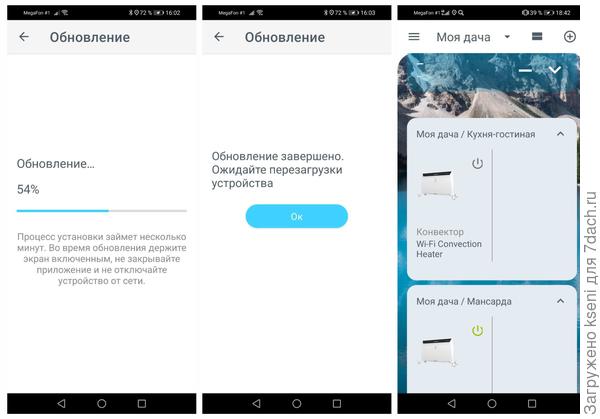

4. После завершения всех манипуляций программное обеспечение конвектора потребует обновления. Жмем кнопку «Обновить». Через некоторое время конвектор потребует перезагрузки. Для этого жмем в новом появившемся окне кнопку «ОК». Теперь конвекторами можно управлять со смартфона.

После обновления ПО конвекторами можно управлять со смартфона
После обновления ПО конвекторами можно управлять со смартфона

Первое включение и доступ в меню управления

Теперь я покажу, что вы увидите на блоке управления при первом подключении конвектора.
  1. Включаем конвектор, открываем крышку на блоке управления и жмем соответствующую кнопку. Для включения/выключения необходимо удерживать ее несколько секунд;
  2. После этого на экране появится надпись NEW GENERATION ENERGY EFFICIENT HEATER (ЭНЕРГОЭФФЕКТИВНЫЙ НАГРЕВАТЕЛЬ НОВОГО ПОКОЛЕНИЯ);
  3. Затем надпись Electrolux;
  4. И уже потом появится доступ в меню.

Порядок шагов для доступа к меню
Порядок шагов для доступа к меню

После захода в меню делаем следующие шаги:
  1. выбираем Settings (настройки);
  2. затем Service (сервис);
  3. после Connection (соединение);
  4. дальше появляется кнопка START (СТАРТ), нажимаем ее. Одновременно на телефоне открываем приложение Hommyn и ищем WI-FI Convection Heater (Конвекционный нагреватель WI-FI). Нажимаем Connecting (продолжить).

Вход в меню для получения доступа к настройкам
Вход в меню для получения доступа к настройкам

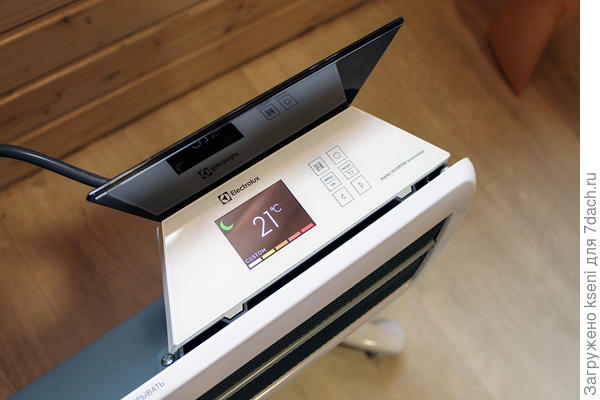

Все, теперь на дисплее блока управления мы видим рабочие настройки конвектора.

Конвектор подключен
Конвектор подключен


Выбираем режим подачи тепла

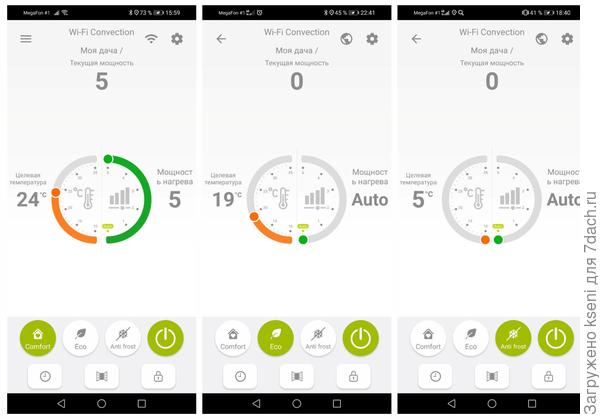

В приложении Hommyn отображается состояние всех конвекторов, включенных в систему. У них есть три основных режима работы: Comfort, Eco, Anti-frost.
  • COMFORT Это режим, поддерживающий заданную температуру в диапазоне от +10 °С до +35 °С. Является основным, позволяет быстро нагреть помещение. Мы используем этот режим в паре с автоматической мощностью. То есть конвектор сам определяет, когда температура упала, и включает необходимую мощность от 1 до 5.
  • ECO Он позволяет снизить температуру, установленную в режиме Comfort, на  3...7°С. Мы включаем его в ночное время, и температура падает на 4°С от заданной в режиме Comfort. Так нам гораздо комфортнее спать, да и для кратковременных отлучек подходит — позволяет сэкономить электроэнергию. Кстати, если начать прибавлять температуру в режиме Eco, конвектор автоматически переведется в режим Comfort. Например, чтобы получить в режиме Eco +20°С, а у вас стоит +18°С, то придется прибавить в режиме Comfort температуру до +24°С, тогда при переходе на Eco на дисплее появится +20°С. Увы, редактировать этот режим отдельно у меня не получилось.
  • ANTI-FROST Через него устанавливается температура в диапазоне +3...+7°С. Его удобно использовать, чтобы дом не промерзал. Это полезная функция для тех, кто ездит на дачу круглый год, но только по выходным.

Чтобы управлять конвекторами, нужно лишь провести рукой по левой части экрана (обозначена оранжевым цветом), чтобы установить нужную температуру. С правой стороны зеленым выделена мощность нагрева. Ее также можно регулировать или установить ее на Auto (Авто). В таком положении конвектор сам определит, когда ему прибавить мощность, или выключится при достижении заданной температуры.

Основные режимы конвектора
Основные режимы конвектора

Как независимая система отслеживания температуры в доме показала эффективность инверторной системы отопления Electrolux

Для корректного отслеживания движения температур в доме была установлена мобильная погодная станция, которую муж собирал сам. В ней установлен датчик, который передает информацию на сайт «Народного мониторинга», где мы зарегистрированы.

Мобильная погодная станция
Мобильная погодная станция

Ниже приведен график, где зафиксировано движения температуры в доме 21.10.22 от min +12°С до max +26°С всего за три часа. И это при том, что температура на улице в это время была ок. +2°С. На наш взгляд, прекрасный показатель работы системы!

График прогрева дома инверторной системой
График прогрева дома инверторной системой Electrolux

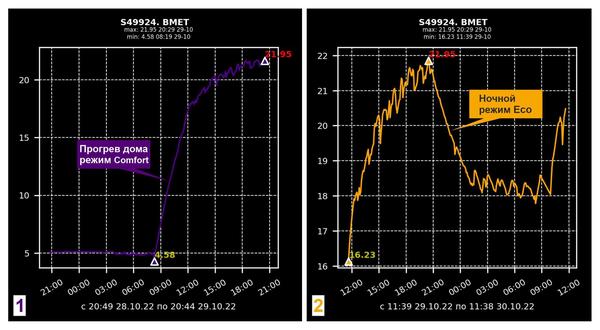

На графиках, приведенных ниже, можно увидеть движение температур на первом этаже дома с 20 ч. 49 мин. 28.10.22 по 11 ч. 38 мин. 30.10.22.

Диаграммы колебания температур в доме
Диаграммы колебания температур в доме

На рисунке 1 (с сиреневой диаграммой) видно, что температура в доме в начале замеров была 4,58 °С, то есть дом не прогревался. На следующее утро прямо из дома, через приложение Hommyn, я включила конвекторы ок. 8.00 утра в режиме Comfort/Auto на температуру +23°С. Дальше по графику мы видим движение диаграммы вверх. В районе 12.00, то есть через 3 часа после включения отопления, температура на первом этаже дома составила ок. +17°С, а к 22.00 она достигла уже 22 °С.

На рисунке 2 (с желтой диаграммой) хорошо видно падение температуры. В этот время конвекторы переключились в ночной режим Eco с температурой +19°С, которая была выставлена умной системой автоматически. Примерно к часу ночи температура упала на 3,5°С. Дальше на графике можно увидеть колебания температур. Это означает, что, как только температура в помещении падала ниже заданной, конвекторы автоматически включали оптимальную для подогрева помещения мощность. И наоборот, мощность убавлялась до нуля, когда температура поднималась. В таком режиме конвектор не шпарит всю ночь без перерыва, это удобно и экономично. Раньше мне приходилось вставать среди ночи и убавлять мощность на конвекторах вручную.

Насколько удобно управлять конвекторами через приложение Hommyn

В целом, пользоваться приложением очень удобно. Находясь в любой точке можно включить систему и корректировать ее удаленно. Приезжая на дачу в холодное время, мы заходим в теплый дом, и это ни с чем не сравнимое ощущение. И теперь не придется вставать из теплой постели, чтобы отрегулировать температуру в доме — все легко сделать через смартфон.

Есть в приложении моменты, над которыми разработчикам стоит подумать.
  1. Лично мне было бы удобней переключаться между конвекторами просто листая экран смартфона. Сейчас, чтобы переключиться, каждый раз нужно возвращаться на шаг назад для выбора нужного конвектора. Как по мне, это лишние действия, особенно, если конвекторов будет много.
  2. Когда мы находимся в настройках одного из конвекторов, то в верхней части хочется видеть название комнаты или названия, которые мы присвоили конвекторам. Видимо, в приложении задано определенное количество символов, и все, что больше, просто не отображается. Например, название «спальня» на экране отображается, а вот «мансарда» и «кухня-гостиная» — нет. Каждый раз приходится возвращаться на один шаг, чтобы посмотреть, каким конвектором я в данный момент управляю. Это не очень удобно.
  3. Ну хотелось бы иметь совместимость с голосовым помощником, например, с Алисой. К сожалению, нам не удалось их синхронизировать.

Мой ответ на негативные комментарии из Сети

Перед тестированием я целенаправленно посмотрела несколько видео отзывов о подобной системе. Протестировав систему, я могу сказать, что все минусы, которые были там озвучены, мне показались незначительными. Разберем их по порядку.
  • Плохо ездят колесики у обогревателя. В большинстве случаев мы устанавливаем конвекторы на постоянное место, сомневаюсь что есть люди которые постоянно катают обогреватель по дому туда сюда. Колесики пластиковые, катят обогреватель вполне нормально, чуть шумят, что тоже нормально для пластика.
  • Хлипкое крепление на стену. Крепление отличное, обогреватель плотно на нем сидит, не шатается. Оторвать его от стены будет проблематично.
  • Яркие негаснущие цифры на экране блока управления. Иллюминация на блоке управления действительно очень яркая, лично для меня на пять с плюсом. А для удобства и защиты производитель придумал защитную крышку из темного пластика. За ней цифры не светят сильно в ночное время.
  • Жуткие щелчки конвектора при которых невозможно просто спать. Да, щелчки действительно есть, причем разные по интенсивности. Одни издает сам блок управления когда включает обогрев, они совершенно не беспокоят даже в ночное время. Другие издает сам конвектор, звук от нагревательного элемента, он более громкий, но настолько редкий, что лично я их не замечаю. После использования механических конвекторов и их довольно громких и частых щелчков, эти конвекторы мне показались вообще бесшумными.

Итак, тестирование завершено. Теперь точно могу сказать, я очень рада, что у нас появилась система отопления на базе электрических конвекторов Transformer System с блоками управления digital INVERTER. Она обеспечила нашей семье удобство, комфорт и тепло в дачном доме, именно то, что чего нам так не хватало. Я очень благодарна за возможность протестировать такую чудесную систему.
