В начале осени перед нами, дачниками, встает вопрос отопления своего дома. Каждый пытается решить его наименее затратным способом. В нашем СНТ выбор невелик — электричество и дрова. Других доступных благ цивилизации нет. Поэтому предложение протестировать систему отопления на базе электрических конвекторов Transformer System Air Gate с блоками управления digital INVERTER от Electrolux было встречено нами с радостью. Спонсор тестирования, компания РУСКЛИМАТ, подобрал модули необходимой для нашего дома мощности и самый инновационный блок управления Digital Inverter, в котором есть встроенная функция Wi-Fi. То есть управлять конвектором можно как вручную, так и через приложение.

Наша "сладкая парочка" - электрические конвекторы Transformer System Air Gate с блоками управления digital INVERTER от Electrolux
Наша «сладкая парочка» — электрические конвекторы Transformer System Air Gate с блоками управления digital INVERTER от Electrolux

Где будем тестировать инверторную систему отопления Electrolux

Испытания конвекторов проведем в нашем дачном доме. Его площадь 72 кв.м., стены из оцилиндрованного бревна диаметром 22 см. Двухэтажный, второй этаж — мансардный. Стены второго этажа выполнены из блок-хауса с утеплением минеральной ватой толщиной 10 см, крыша также утеплена минеральной ватой толщиной 15 см. Окна простые деревянные двойные. Ситуация осложняется тем, что дом изначально задумывался как сезонный. Утепление проводилось лишь с целью защиты от летней жары. Дом стоит на бетонных сваях, пол первого этажа многослойный, практически без утеплителя. Потолок первого (пол второго) этажа утеплен слоем 15 см.

Фото дома и планировки помещений
Фото дома и планировки помещений

Дом используется с середины апреля до середины-конца октября. Первый и последний месяцы по выходным. Сейчас мы используем для обогрева четыре тепловентилятора мощностью 2 кВт, потолочный инфракрасный обогреватель мощностью 1,2 кВт и конвектор мощностью 1 кВт.
Использование электрического котла с водяными батареями мы даже не рассматривали. Сложный монтаж и необходимость сливать воду из батарей каждую осень — это не для нас. Кроме перечисленного у нас уже куплена чугунная каминная топка, но для установки камина требуется дополнительный фундамент, ведь дом стоит на сваях, и монтаж трубы требует прохода через перекрытия либо наружную стену дома. К сожалению, тепловентиляторы не являются пожаробезопасными приборами. Их нельзя оставить без присмотра даже на время краткосрочного отсутствия на участке.

Сборка конвекторов

Сборка обогревателя с установкой блока управления Transformer Digital Inverter Electrolux очень проста. Необходимо соединить электрический разъем, защелкнуть клипсу и зафиксировать маленьким саморезом, функция подключения к Wi-Fi уже встроена. Потребуется только отвертка. Шасси крепятся к корпусу с помощью винтов-барашков.

Простая сборка
Простая сборка

Первичная настройка системы

Для первого подключения все устройства — обогреватель, роутер и смартфон — должны находиться в одной Wi-Fi сети. Устанавливаем приложение на смартфон (QR-код есть в инструкции). При подключении всех устройств в одной Wi-Fi сети они соединяются автоматически.

В приложение последовательно добавляем конвекторы. Информацию про оборудование (как смонтировать, как настроить) можно посмотреть на сайте производителя. В дальнейшем управлять системой, изменять параметры, режимы можно удаленно.

1. Подключение к приложению; 2. Добавляем конвектор к сети; 3. Наш роутер; 4. Настройка приложения
1. Подключение к приложению; 2. Добавляем конвектор к сети; 3. Наш роутер; 4. Настройка приложения


Выбор комфортного режима отопления

Конвекторы имеют режимы Comfort, Eco и Anti-frost. В чем между ними разница?

Comfort – обычный режим, поддерживает заданную температуру в диапазоне от 10°С до 35°С.

Eco – при выборе этого режима температура, установленная в режиме Comfort, понижается на заданную величину (по умолчанию на 4°С, можно установить значение в диапазоне от 3 до 7°С). Можно включать на ночь (для сна комфортная температура должна быть ниже, чем в дневное время) или на время краткосрочного отъезда.

Anti-frost – устанавливается температура в диапазоне от 3°С до 7°С, которая помогает поддерживать в доме плюсовые температуры в отсутствие хозяев.

Выставленные нами настройки при сборке системы: Comfort +25°С, Eco день +21°С, ночь +14°С, Anti-frost +6°С
Выставленные нами настройки при сборке системы: Comfort +25°С, Eco день +21°С, ночь +14°С, Anti-frost +6°С

Температуры задаются из приложения касанием пальца в заданном интервале.

Тестирование работы инверторной системы отопления Electrolux в различных режимах. Дневник наблюдений

14.10. 2022 г.
Устройства получены. До начала тестирования отключаем все нагревательные приборы в доме.

Тестируем режимы Comfort и Eco в отсутствие устойчивых заморозков

15.10.2022 г.
Тестируем режим Comfort. Устанавливаем желательную температуру с помощью приложения. Она может быть разной в зависимости от помещения. Мы выбрали температуру +21°С. Обогреватель мощностью 2,5 кВт разместился в комнате площадью 29 кв.м. Это общая комната, являющаяся одновременно гостиной, кухней и столовой. И даже спальней для маленьких внуков летом.

Обогреватель в большой комнате
Обогреватель в большой комнате

Второй обогреватель мощностью 1 кВт в комнату площадью 9,8 кв.м. Это гостевая спальня.

Обогреватель в гостевой спальне
Обогреватель в гостевой спальне

Внимание! Все показания температур будут фиксироваться независимыми датчиками температуры, расположенными в районе входной двери примерно в 5 метрах от обоих нагревателей.

Итог В течение дня температура в комнатах колебалась в пределах одного градуса возле отметки +20°С.

Температура в доме на первом этаже.
Температура в доме на первом этаже

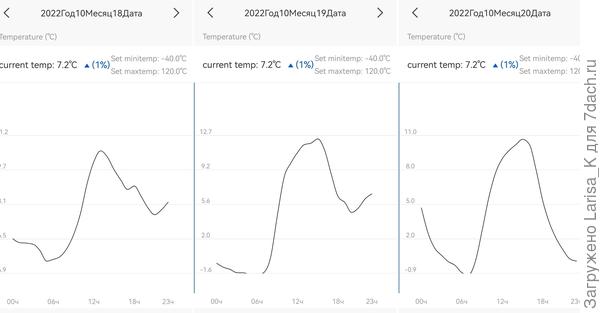

При этом температура на улице с 15.10 по 22.10.2022 г. изменялась от -2°С ночью до +11°С днем.


Температура на улице в те же дни

22.10.2022 г.
Через неделю тестируем режим Eco (день и ночь). Через приложение устанавливаем желательную температуру: днем + 21°С, ночью +14°С. Этот режим позволяет выбрать из нескольких имеющихся сценариев, например, если все уезжают на работу и отсутствуют в течение дня, можно понизить температуру от заданной на 3-7°С. Мы выбрали ночное снижение температуры на 7 °С.

Температура воздуха на улице на этом этапе изменялась от -3°С до +4°С.

Суточные колебания температуры воздуха на улице
Суточные колебания температуры воздуха на улице

Итог Температура воздуха в доме изменялась в точном соответствии с заданными параметрами: около +20 °С днем, опускаясь до +14°С ночью. На графике ниже отражены суточные колебания температуры в доме.

Суточные колебания температуры в доме 22, 23 и 24 октября
Суточные колебания температуры в доме 22, 23 и 24 октября

Подсчет расхода электроэнергии за первые 2 недели

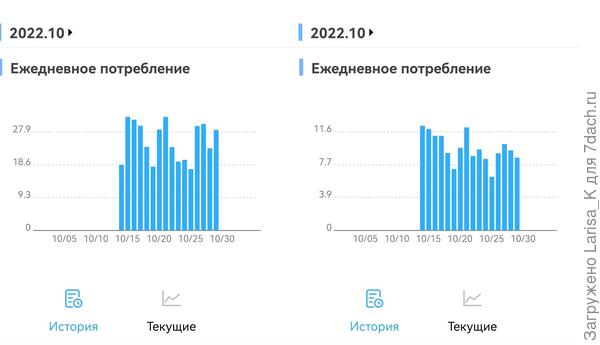

Теперь самое интересное: подсчитаем количество затраченной электроэнергии, чтобы понять, есть ли какая-то экономия. Графики ниже показывают суточное потребление электричества за период с 15.10 по 30.10.2022 г… В эти дни мы пользовались конвекторами. Первый график для конвектора мощностью 2,5 кВт, второй — 1 кВт.




Общее потребление электроэнергии за 16 дней составило: всего — 543,3 кВт*ч, из которых 396,4 кВт*ч пришлось на конвектор мощностью 2.5 кВт и 146,9 кВт*ч на конвектор мощностью 1 кВт.

К оплате: 320,5 кВт*ч по дневному тарифу и 222,8 кВт*ч по ночному тарифу. Дневной тариф в нашем регионе (Самарская область, для СНТ) составляет 3,77 руб. за 1 кВт*час, ночной 1,86 руб. за 1 кВт*час.

Стоимость потребленной электроэнергии составила 1622,69 руб. ( 1208,29 руб/день + 414,4 руб/ночь) за 16 дней или 101,42 руб. в день.

С чем сравнить? У нас есть два тепловентилятора по 2 кВт (по одному в каждой комнате). Мы уже замеряли расход на такое отопление и знаем, что он составит 150,40 руб/сутки с учетом ночного и дневного тарифов. А это что почти на 50% больше, чем обогрев умным конвектором!

Проверка эффективности работы конвекторов на каркасной мансарде

Площадь комнаты на мансардном этаже чуть больше 30 кв.м, зато там утеплены и пол, и стены, и крыша. Это самая большая и самая используемая комната в нашем доме. Она совмещает функции спальни и рабочего кабинета.

01.11.2022г.
Устанавливаем обогреватель на стену с помощью прилагаемых кронштейнов. Шаблон крепления к стене уже есть в прилагаемой инструкции. Понадобится только отвертка, дрель для бетонных стен и уровень для перфекционистов. Мы обошлись отверткой 😀 Кронштейны прикручиваются по шаблону, обогреватель сначала надевается на нижние части кронштейнов, затем легко защелкивается на верхние.

Между стеной и задней стенкой конвектора остается небольшое продуваемое пространство, стена за ним не греется.

Крепление конвектора к стене
Крепление конвектора к стене

Одного большего конвектора достаточно. Второй просто отключаем.

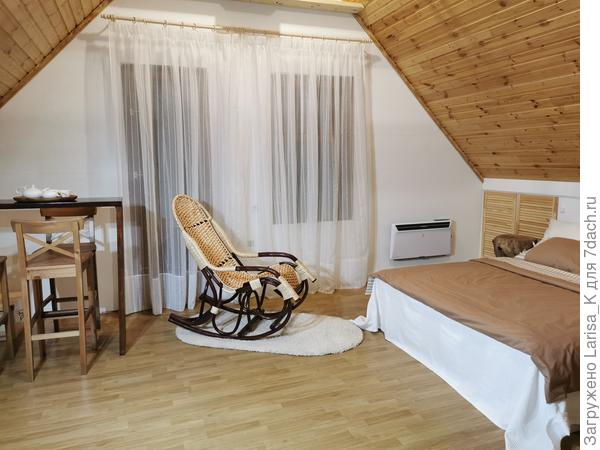

Обогреватель установлен
Обогреватель установлен

Испытываем его сначала в режиме Eco день+21°С, ночь +14°С в течение 7 дней, затем в режиме Comfort +21 еще 6 дней. Температура воздуха на улице в это время колебалась от 0°С до +3°С. Конвекторы полностью справлялись с поддержанием заданных показателей ночной и дневной температуры.

График суточных колебаний температур в режиме Есо.

Температура в мансарде в режиме Eco день +21°С, ночь +14°С
Температура в мансарде в режиме Eco день +21°С, ночь +14°С

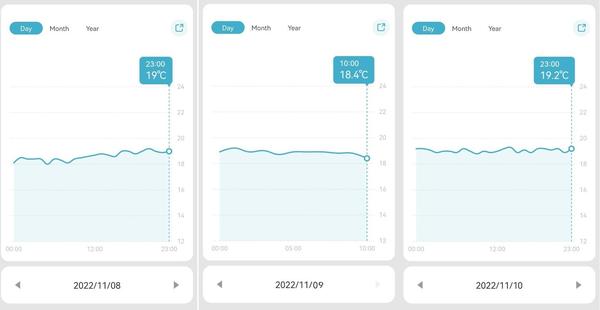

График колебаний температур в режиме Comfort.

Суточные колебания температуры в мансарде в режиме Comfort
Суточные колебания температуры в мансарде в режиме Comfort

В течение следующих двух недель ночные температуры опускались до -6 °С, дневные поднимались до +4°С. Графики температур в комнате идентичны предыдущим, что доказывает стабильность в работе отопительной ситемы.

Сколько заплатим за электроэнергию

График показывает ежедневное потребление электроэнергии для конвектора мощностью 2,5 кВт с 01.11 по 13.11.2022 г. Первые 7 дней система работала в режиме Eco день +21°С, ночь +14°С, последующие 6 — режим Comfort +21°С.

График потребления электроэнергии
График потребления электроэнергии
Общее потребление электроэнергии за 13 дней составило:
— всего 189,6 кВт*ч на конвектор мощностью 2.5 кВт.
— при этом 121,3 кВт*ч по дневному тарифу и 68,3 кВт*ч по ночному тарифу.

Дневной тариф в нашем регионе (Самарская область, для СНТ) составляет 3, 77 руб. за 1 кВт*ч, ночной 1,86 руб за 1 кВт*ч.

Стоимость потребленной электроэнергии составила 584,34 руб. ( 457,3 руб. день + 127,04 руб. ночь) за 13 дней или 44,95 руб/день.

Сравнение: при отоплении тепловентилятором мощностью 2 кВт расход составляет 75,20 руб. в сутки с учетом ночного и дневного тарифов, что почти на 67% больше, чем обогрев умным конвектором.

Как не дать дому промерзнуть: проверка в режиме Anti-frost

15.11.2022г.
Прогноз погоды обещает морозы, поэтому устанавливаем на радиаторах режим Anti-frost +6°С. Этот режим предназначен для сохранения положительных температур в доме, предотвращающих размораживание систем водоснабжения и бытовых приборов, не работающих при отрицательных температурах.

Конвектор мощностью 2,5 кВт устанавливаем на первом этаже в зоне кухни, где расположены основные трубы и холодильник.

Располагаем конвектор на кухне
Располагаем конвектор на кухне

Тестируем прибор с 15.11.2022г. по 30.11.2022г. Температура на улице в данный период изменяется от легких  морозов в начале периода до краткосрочной оттепели и морозов до -12°С в конце периода.

Температура на улице в последние дни периода
Температура на улице в последние дни периода

На графике ежедневного потребления электричества эти температурные колебания хорошо видны.

Температура в доме в те же дни
Температура в доме в те же дни

Не буду снова приводить фото графика — там показатели из-за заданной температурой близки к осевой линии. Общее потребление электроэнергии за 16 дней составило: всего — 46,9 кВт*ч, из которых 24,1 кВт*ч по дневному тарифу, 22,8 кВт*ч по ночному тарифу.

Стоимость потребленной электроэнергии составила 133,26 рубля ( 90,86 день + 42,40 ночь) за 16 дней или 8,33 руб. в день. Разве можно сравнить эти цифры хоть с ремонтом лопнувшей трубы? Или испорченного водонагревателя? Вопрос риторический, как мне кажется.

Подвожу итоги тестирования системы отопления на базе электрических конвекторов Electrolux

Система отопления на базе электрических конвекторов Transformer System Air Gate с блоками управления digital INVERTER от Electrolux — настоящая находка для дачников! У нее простая и легкая установка с возможностью подключать дополнительные приборы отопления. Мы обязательно воспользуемся этой возможностью, нам очень нужен еще один конвектор на второй этаж. К весне приобретем его обязательно.

Приложение по удаленному управлению системой работает безупречно: быстро и корректно. Возможность составить расписание на любой день недели в зависимости от времени пребывания на даче, или просто со смартфона управлять удаленно температурой в доме дает дополнительную возможность экономии электроэнергии. Каждый обогреватель можно настроить индивидуально, например, задав более низкую температуру в неиспользуемых помещениях.

Если у вас у вас остались вопросы о технических особенностях и возможностях инвертерной системы отопления Electrolux, то почитайте статью Экономное отопление загородного дома электричеством — не миф! Есть рабочий вариант. Там все расписано более подробно.

Экономия — это очень хорошо, но ведь не хлебом единым… Главное удовольствие от использования умных обогревателей — мягкое, ровное, доброжелательное тепло. Конвектор не только поддерживает очень равномерную температуру, при работе он не создает потоков горячего воздуха как, например, тепловентилятор. Прогревает равномерно все помещение в отличие от инфракрасных обогревателей. И абсолютно бесшумен!

Войти в теплый приветливый дом слякотной поздней осенью или морозным зимним днем — особое удовольствие. Ощущение, что ДОМ ЖДЕТ нас. Именно оно продлило в этом году наш дачный сезон на целый месяц! И уже строим планы на весну.
