Каждый любитель домашних цветов знает, как важна досветка в зимнее время года, когда световой день короткий и солнца мало.

Светильник установлен и подключен

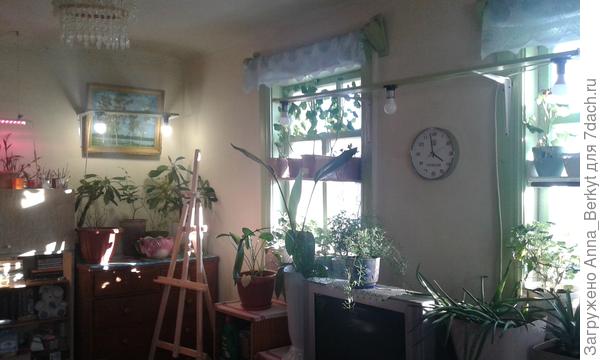

Так было в зале осенью:

Так было в зале осенью
Большая часть сосредоточена возле южных окон, но так как день короткий и часты пасмурные дни, то света стало не хватать моим цветам

Над комодом с цветами висел маленький магазинный светильничек
Над шкафом — фитосветильник, и над комодом с цветами висел маленький магазинный светильничек

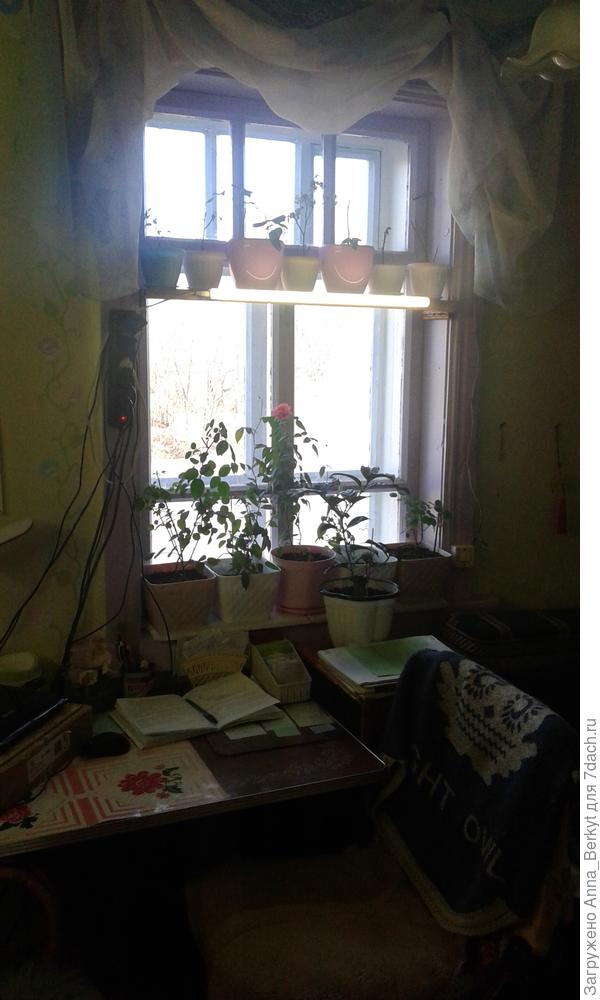

И ещё один самодельный светильник (сын сделал, когда приезжал в отпуск) возле западного окна
И ещё один самодельный светильник (сын сделал, когда приезжал в отпуск) возле западного окна

На весь зал, на все цветы было всего три светильника. Вне всякого сомнения, наилучшее решение — купить хороший светильник для цветов в специализированном магазине. Но не всегда это бывает возможно по разным причинам. И одна из  причин — хорошие светильники дорогие. Что же делать? Решение есть! А почему бы не собрать самой светильники, закупив необходимый материал? Подсчитав стоимость необходимого материала, пришла к заключению, что светильники получатся вполне себе бюджетные и меня очень даже устраивают)) Решено — сделано! Прежде всего нашла узкие досочки нужной длины. Затем отправилась в магазин закупать материал.


Для двух светильников понадобилось

Материалы

  • две досочки (для короткого светильника — ширина 10 см, длина 70 см; для длинного светильника — ширина 10 см, длина 175 см)

Для обработки и подготовки досочек необходимы наждачная бумага, краска и кисть. Но у меня досочки были уже готовые: одна из ДСП с покрытием, вторая — обычная доска, уже покрашенная.

  • цоколи с юбкой — 5 шт.
  • светодиодные лампы Е27 на 100 Вт — 5 шт.
  • вилки с держателем — 2 шт.
  • провод — 7 м (сечение уже не помню, честно… я просила такой провод, чтобы хорошо держал перепады напряжения)
  • металлические уголки-держатели — 4 шт.
  • шурупы для цоколей — 10 шт.
  • шурупы для уголков — 12 шт.

Инструменты

  • плоскогубцы
  • отвёртка крестовая
  • отвёртка плоская
  • острый ножичек
  • рулетка
  • карандаш

Изготовление

Прежде чем приступить к работе, почитала нужную информацию в сети интернет. Освежила в памяти общее представление и расположение — где фаза, а где ноль.

фото

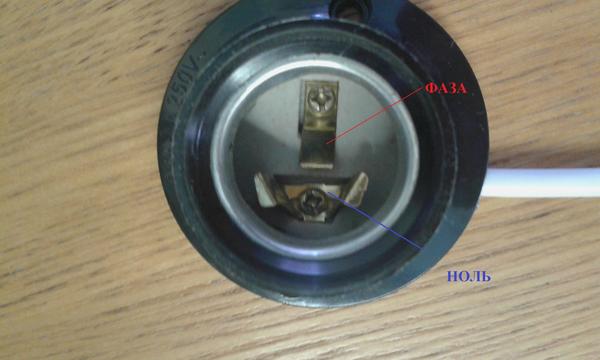

Фаза и ноль

Но когда зачистила концы провода и раскрутила первый цоколь, всё же решила обратиться за помощью к сыну по вотсап, так как он у меня электрик. Каждый этап фотографировала, отправляла сыну, он смотрел и говорил, что нужно поправить, или одобрял. Так шаг за шагом был собран первый короткий светильник на две лампы. Итак, кратко опишу этапы сборки первого светильника.

1 этап
Аккуратно острым ножичком освободила жилы провода, зачистила и скрутила. Затем раскрутила цоколь и закрепила жилы.

закрепление провода на 1 цоколе
Закрепление провода на 1 цоколе

Так, что-то проводки слишком открытые получились. Для безопасности нужно их закрыть, изолировать.

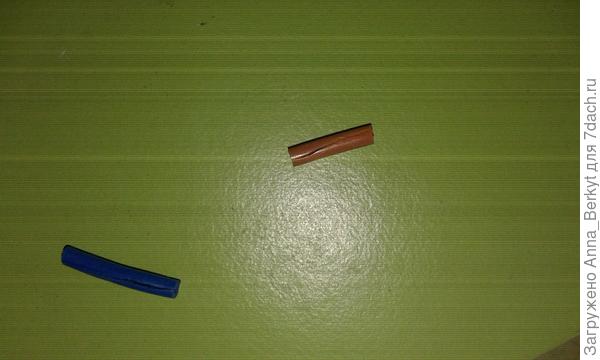

разрезала вдоль нужной длины кусочки внутренней оболочки
Разрезала вдоль нужной длины кусочки внутренней оболочки

одела их на проводки по цвету
Одела их на проводки по цвету

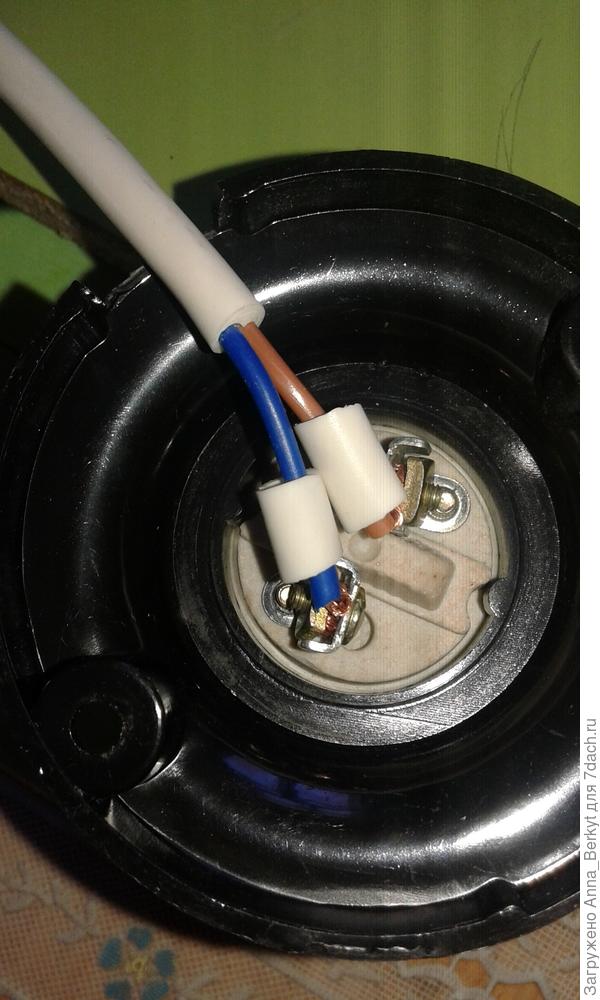

для пущей надёжности ещё отрезала и одела кусочки внешней оболочки
Для пущей надёжности ещё отрезала и одела кусочки внешней оболочки

Всё, теперь безопасно.

2 этап
Очертила на досочке карандашом места прикрепления цоколей и отмерила нужную длину провода от первого цоколя до второго + дав запас для второй обмотки провода.

На этом этапе было сложнее освобождать жилы, так как нужно было, чтобы провод остался целый. Освободив жилы, закрепила на втором цоколе… оказалось, это неправильная обмотка!

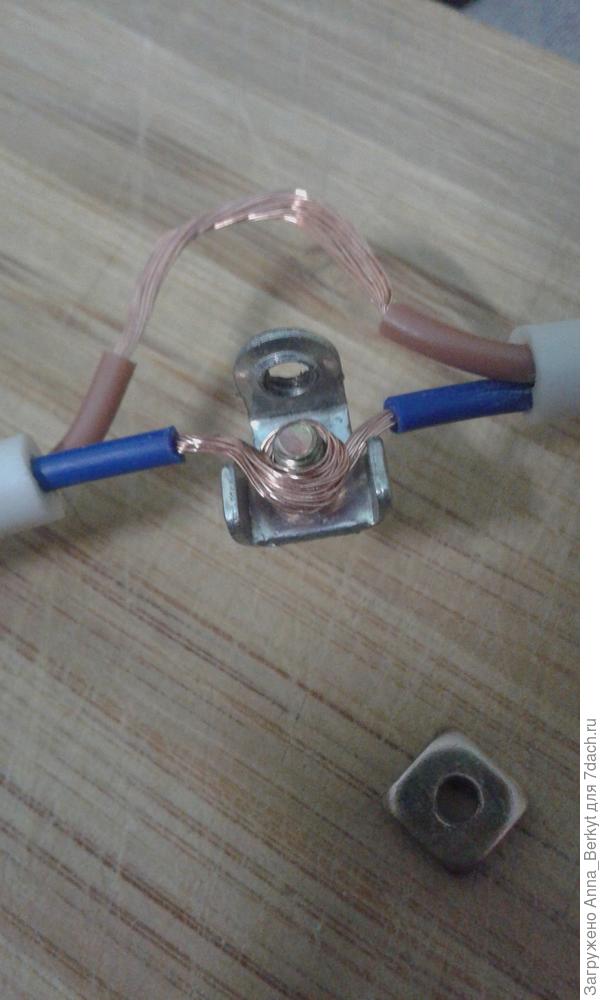

неправильная обмотка
Неправильная обмотка

Переделала обмотку в соответствии с поправкой сына.

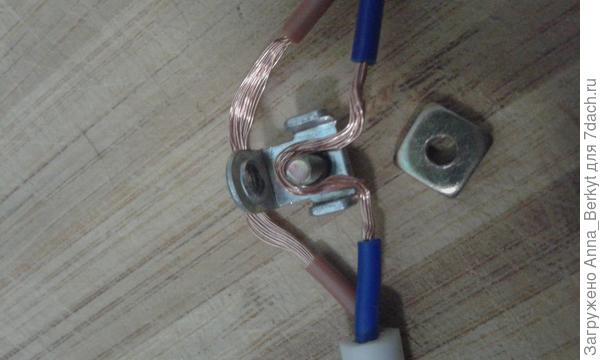

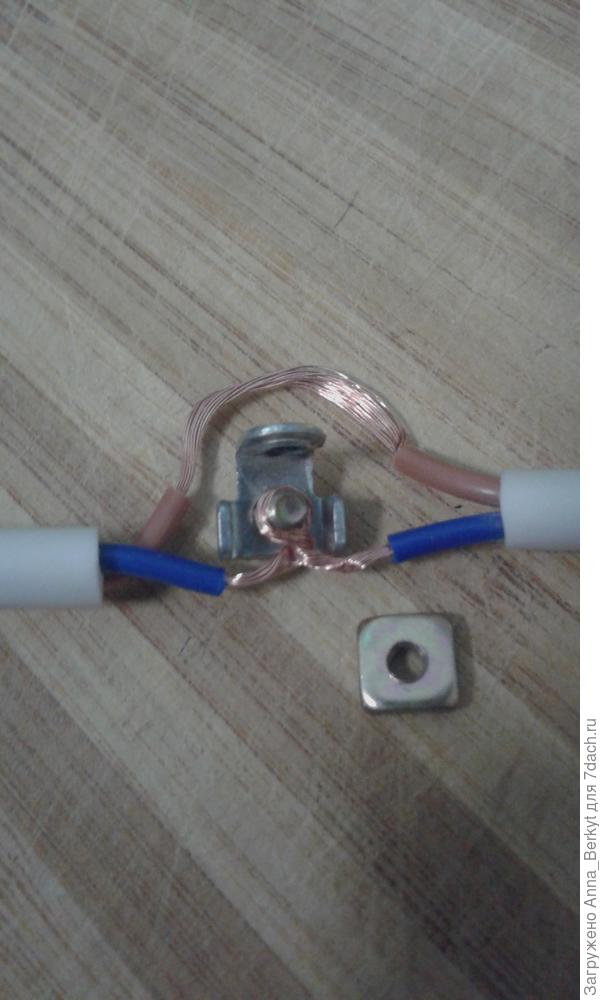

правильная обмотка
Правильная обмотка

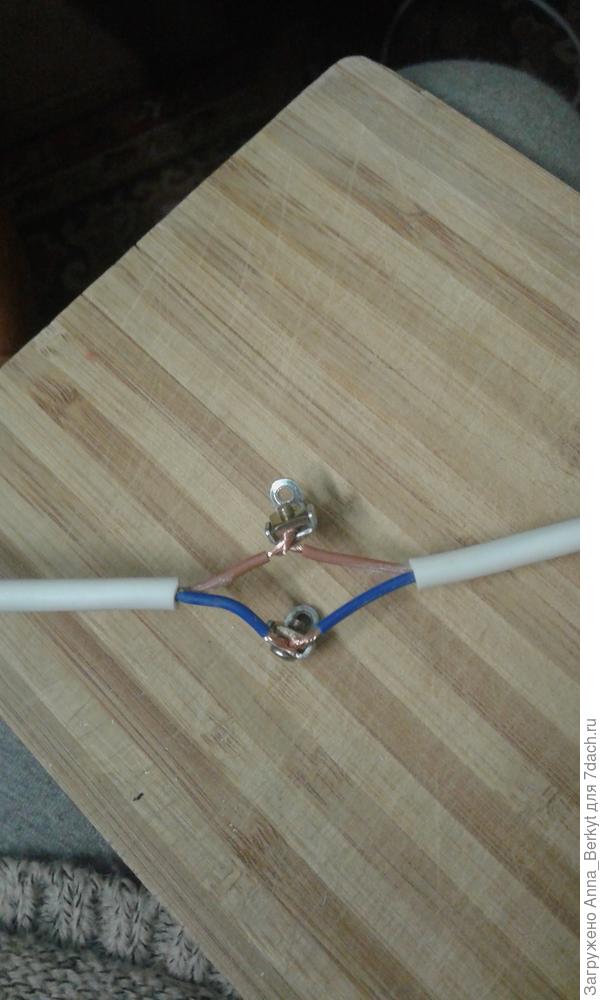

скрутила
Скрутила

Таким же образом сделала вторую обмотку.

оба провода закреплены
Оба провода закреплены

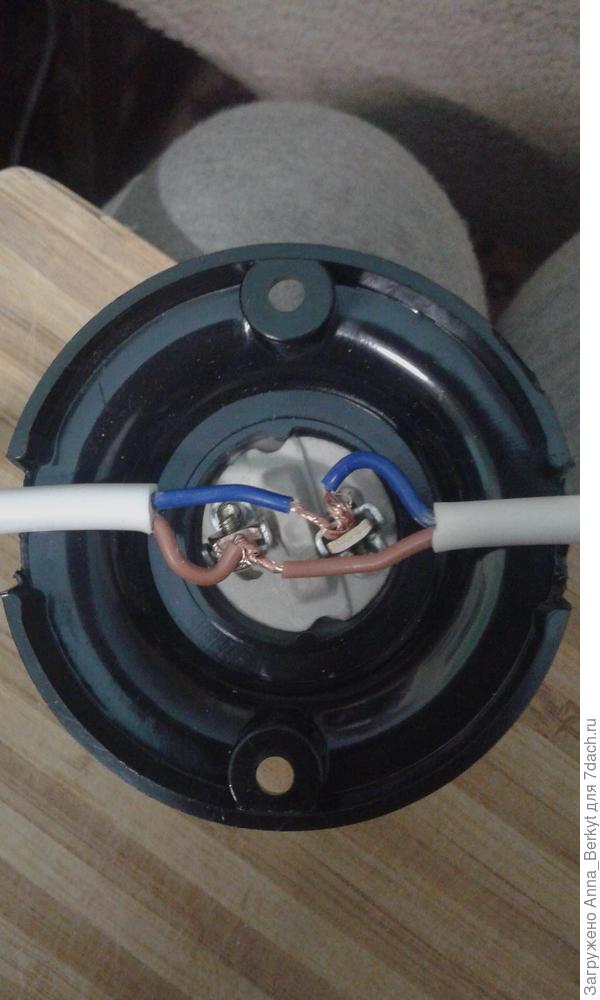

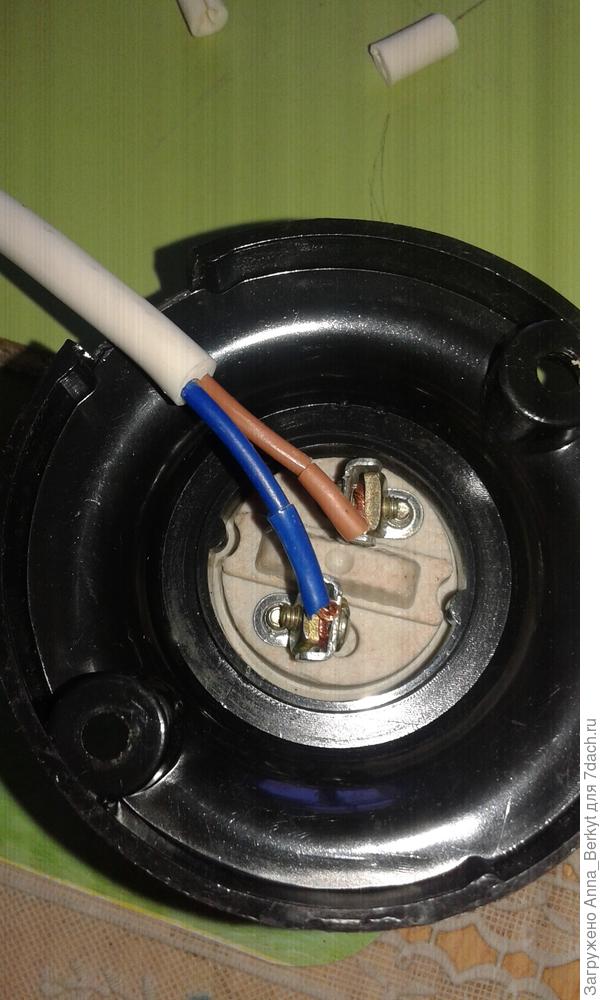

Установила, закрепив, в цоколе.

установлены в цоколе
Установлены в цоколе

Оба цоколя готовы.

готовы
Готовы

3 этап

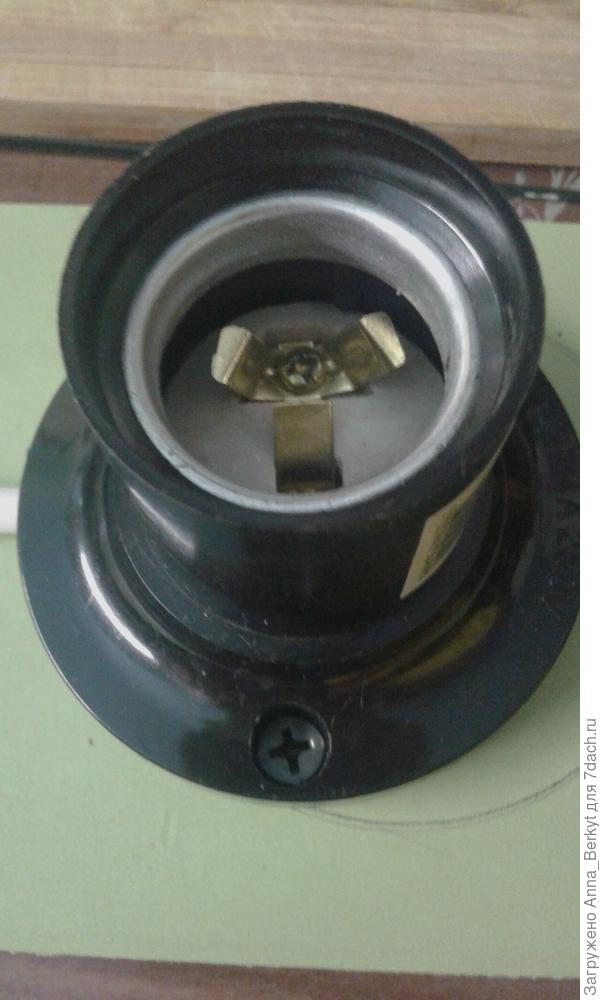

Установила цоколи на отмеченных карандашом местах.

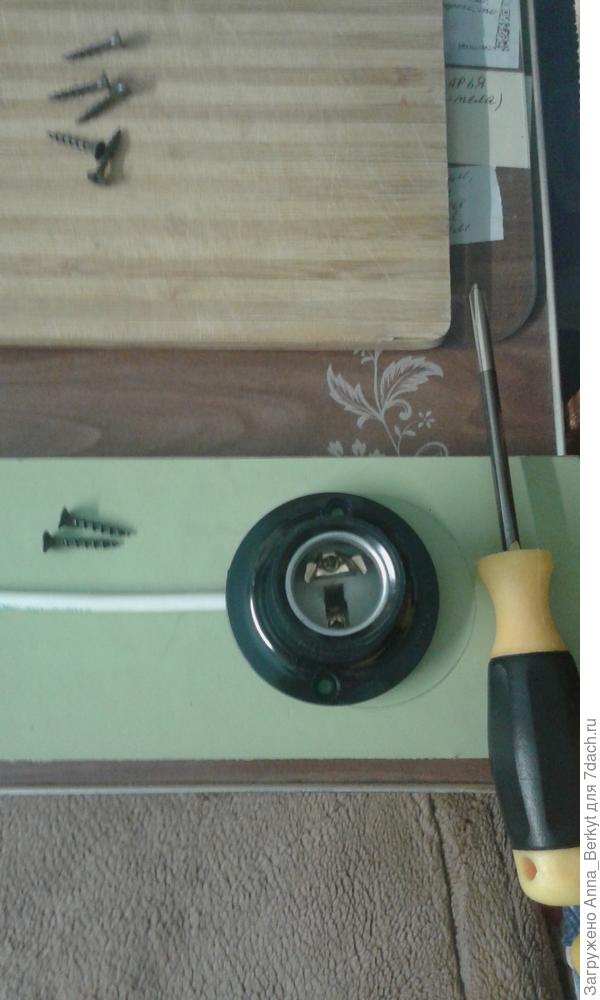

установила цоколь на отмеченном месте
Установила цоколь на отмеченном месте

Прикрутила к досочке шурупами.

закрепила юбку цоколя шурупами
Закрепила юбку цоколя шурупами

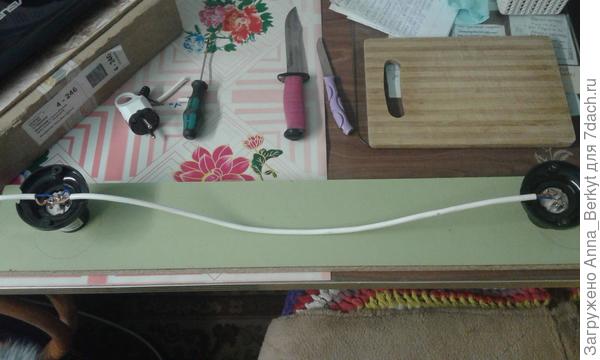

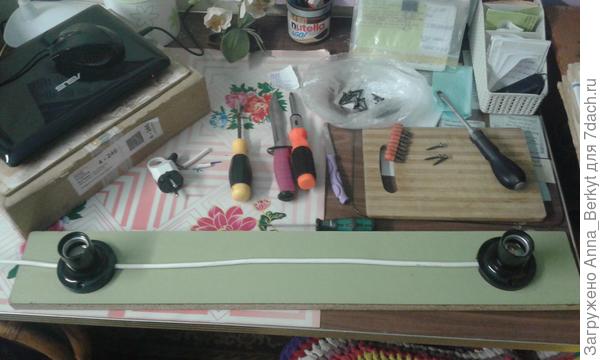

Оба цоколя закреплены на досочке:

готово
Цоколи прикручены

Отмерила нужную длину провода от светильника до розетки и отрезала лишнее ножом.

отмерила нужную длину провода
Отмерила нужную длину провода

4 этап

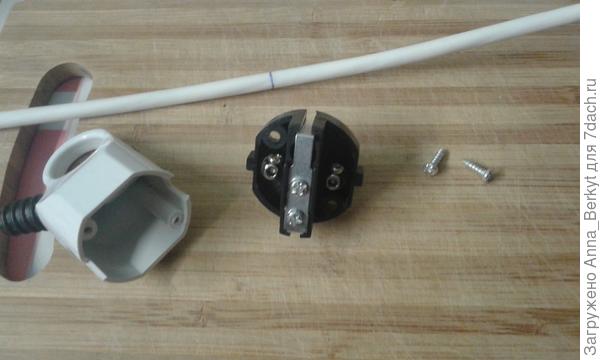

Разобрала вилку.

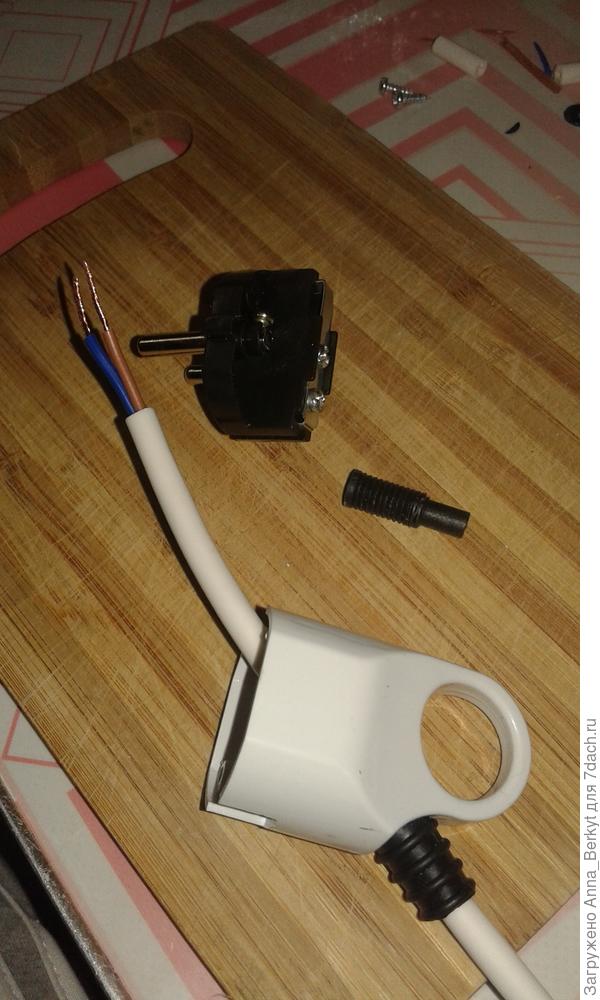

вилка разобрана
Вилка разобрана

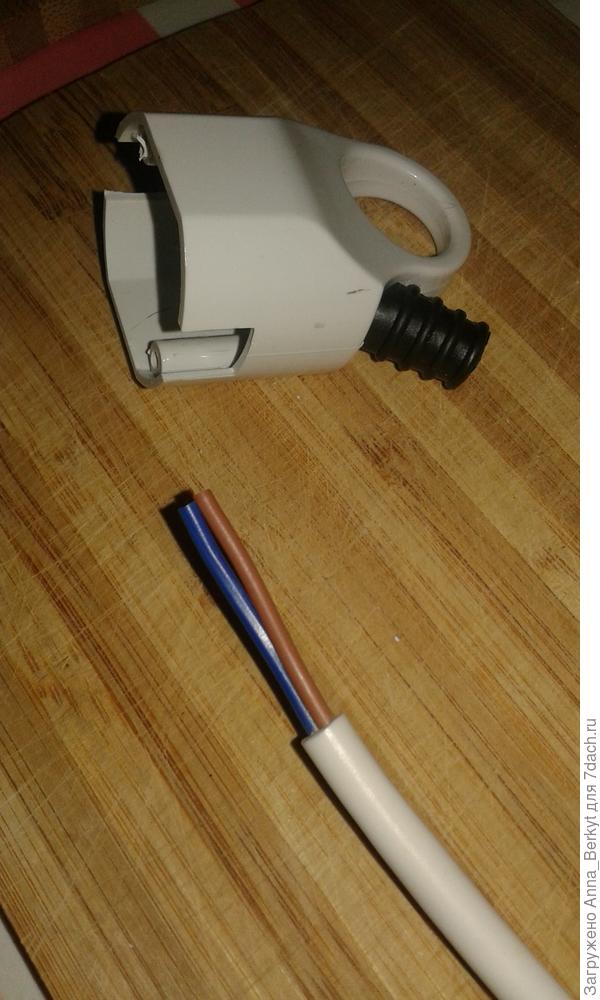

Сняла верхнюю оболочку провода.

сняла верхнюю оболочку
Сняла верхнюю оболочку

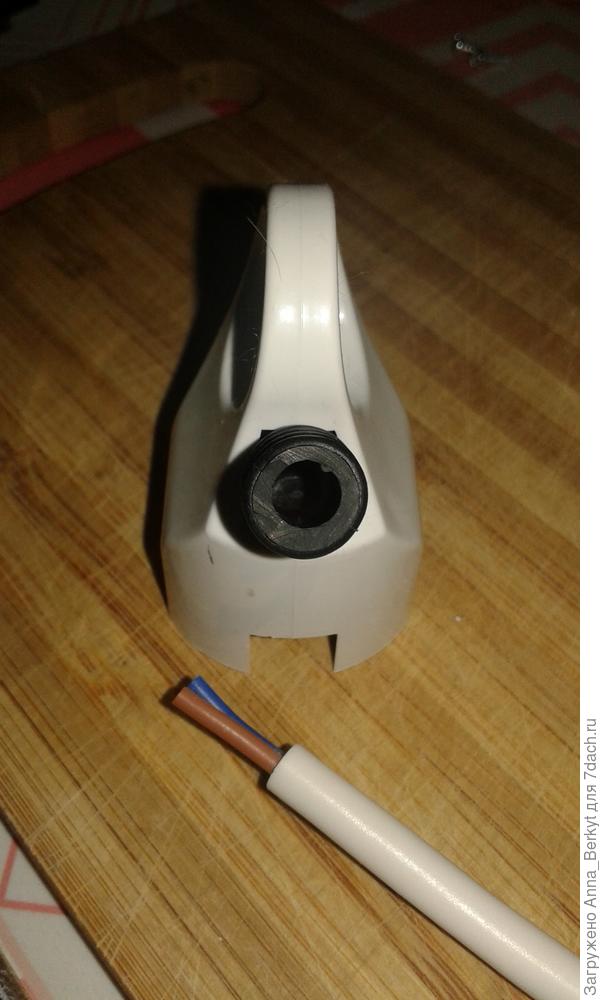

Отверстие для входа провода оказалось мало.

отверстие мало
Отверстие мало

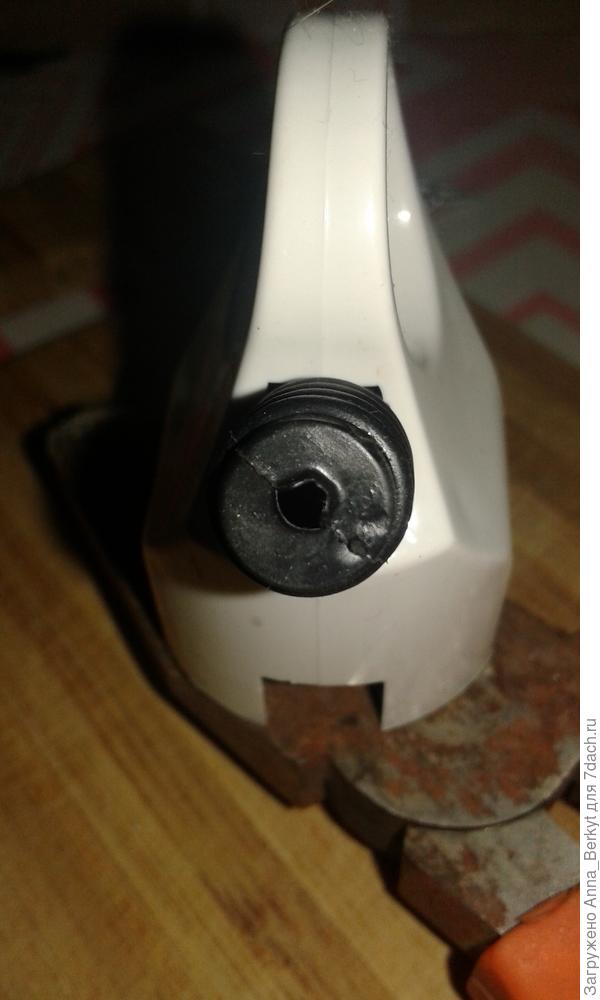

Пришлось край обрезать ножом, и отверстие стало достаточным.

обрезала край входа
Обрезала край входа

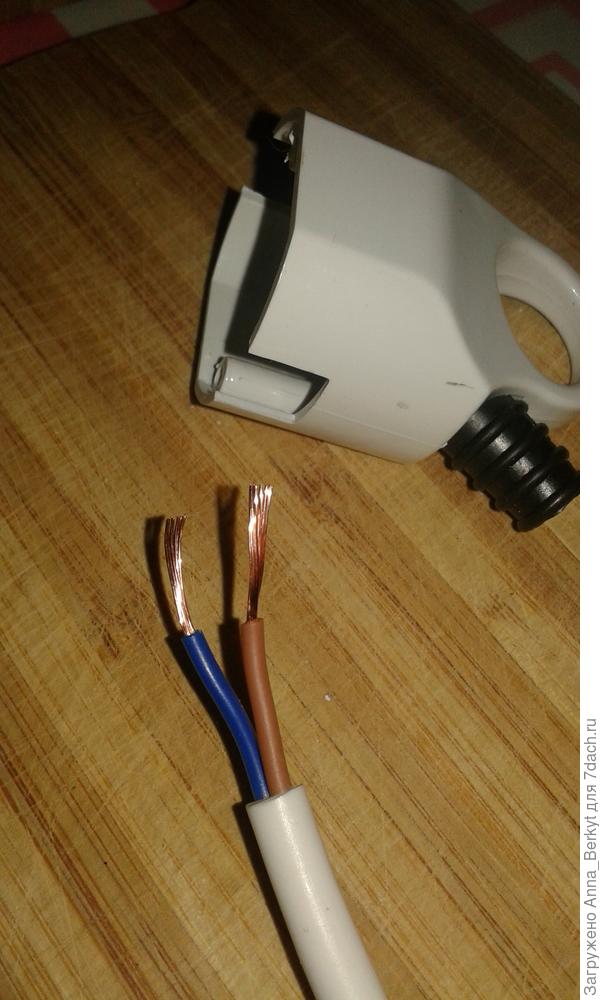

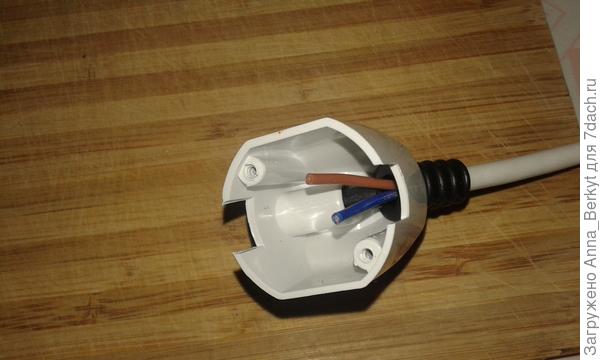

Ввела провод через отверстие и проверила нужную длину.

проверила, как входит провод и определила нужную длину
Проверила, как входит провод, и определила нужную длину

Теперь можно освободить жилы провода.

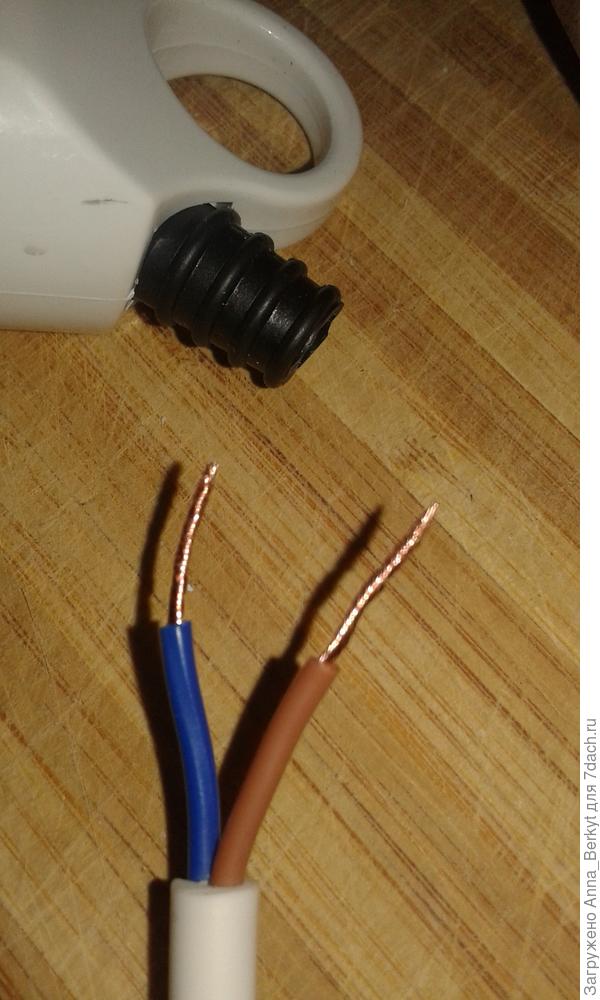

освободила жилы
Освободила жилы

скрутила
Скрутила плоскогубцами

Снова ввела через отверстие входа.

провод введён через отверстие
Провод введён

Для того, чтобы закрепить концы провода, нужно выкрутить болтики, чтобы освободить отверстия.

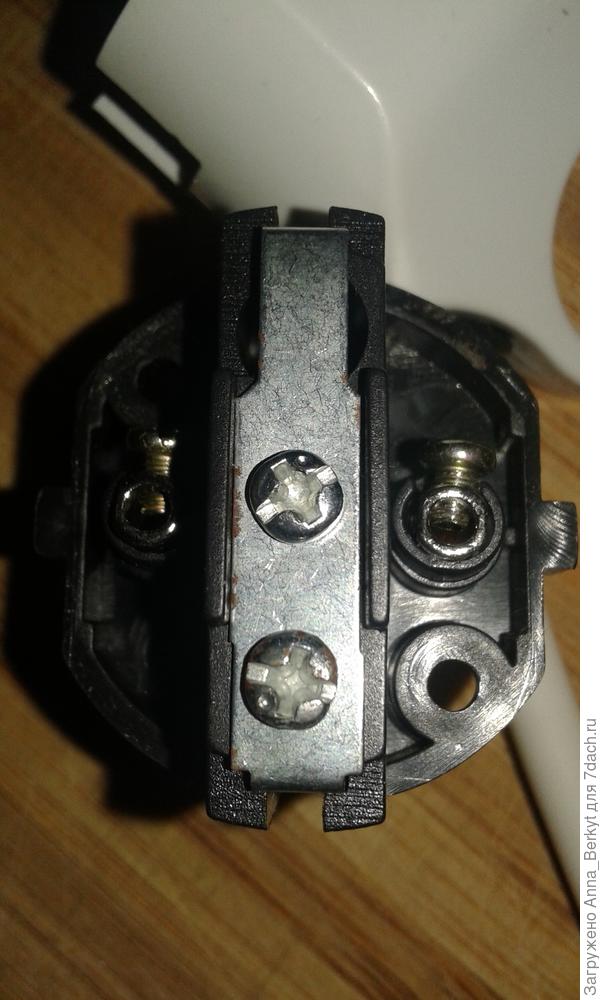

выкрутила болтики
Выкрутила болтики

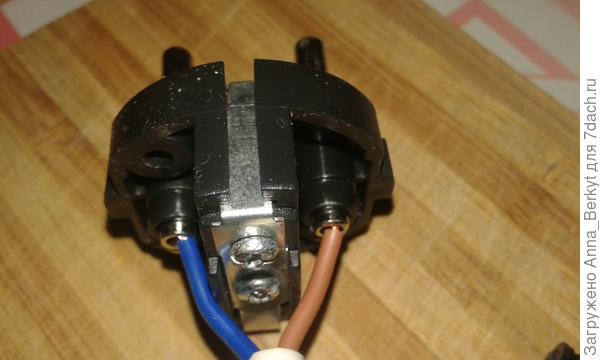

Ввела скрученные жилы в отверстия до упора и закрутила болтики.

ввела скрученные жилы в отверстия до упора и закрутила болтики
Провод закреплён

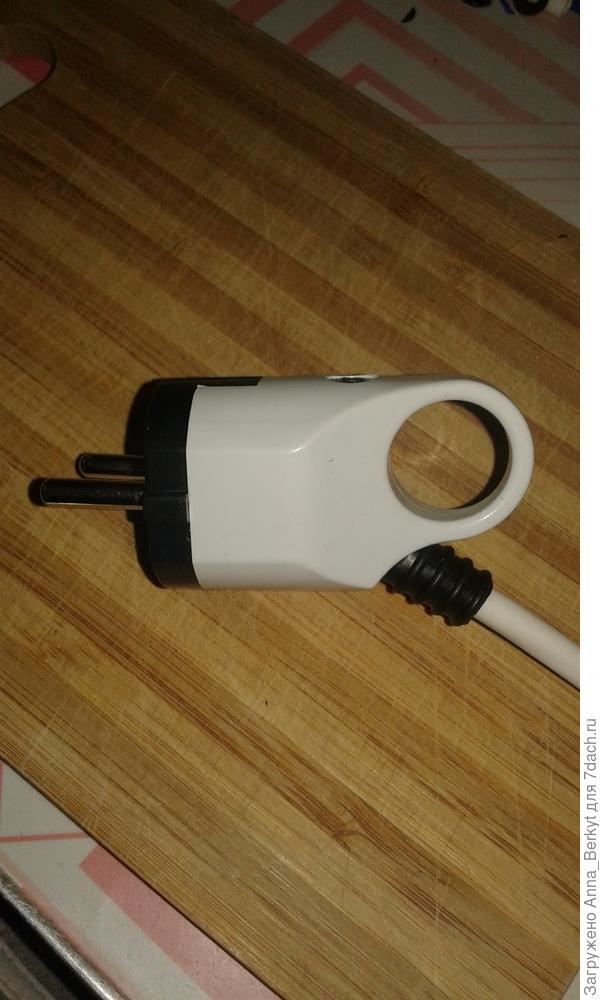

Собрала вилку.

вилка готова
Вилка готова

5 этап

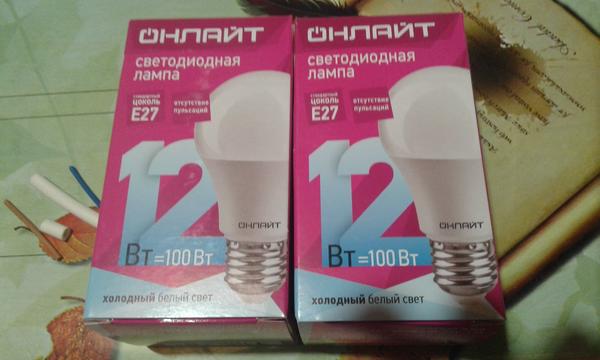

Теперь нужно вкрутить две светодиодные лампы.

фото
Светодиодные лампы

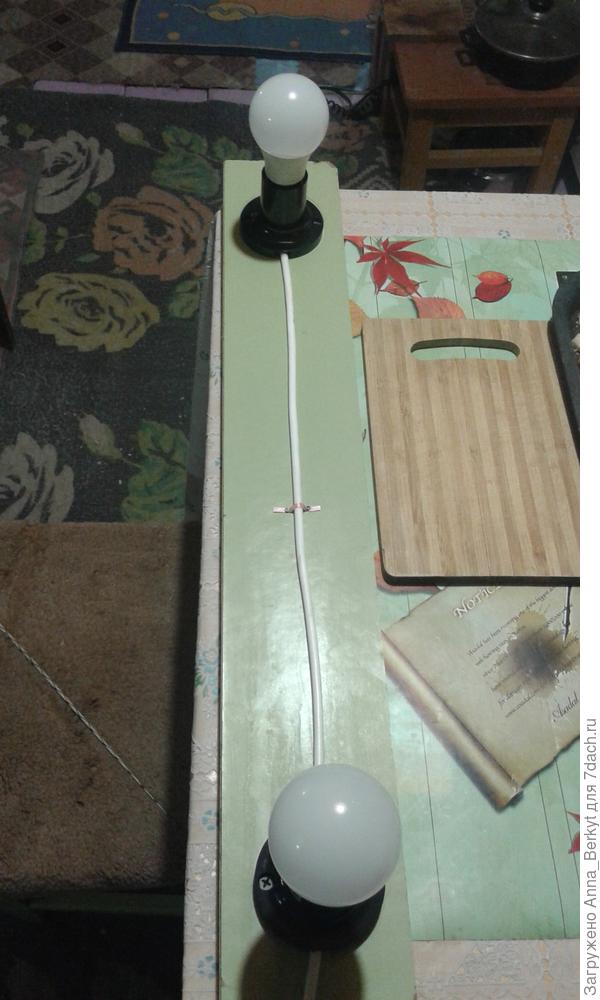

Вкрутила лампы и закрепила середину провода на досочке, чтобы не провисал.

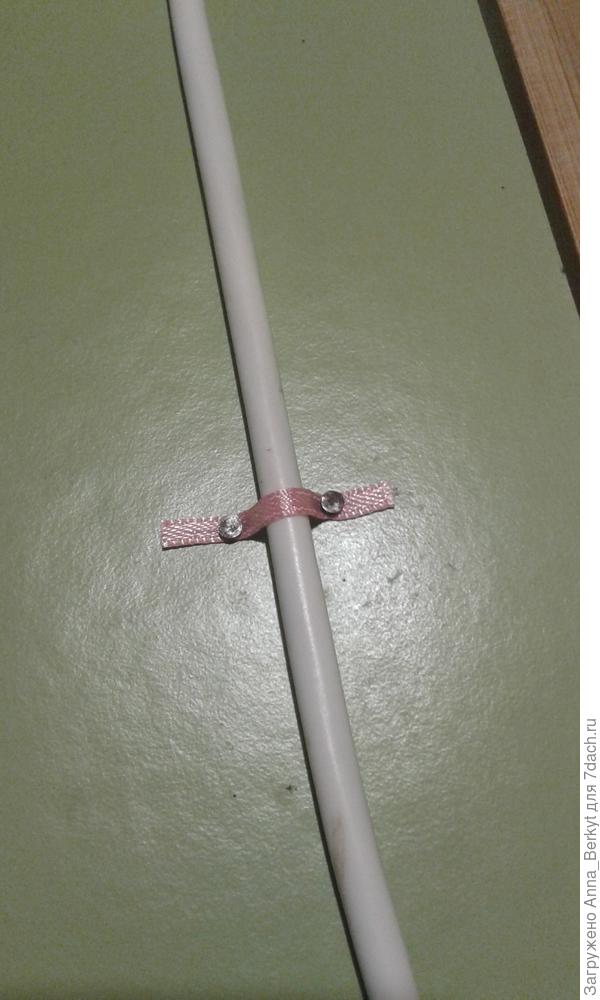

закрепила провод
Закрепила провод

Светильник готов.

готово
Готово

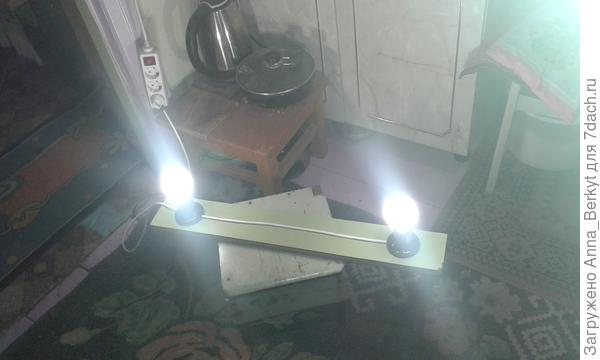

Подключаем в розетку и проверяем работу светильника.

всё работает как положено
Всё работает как положено

6 этап
Замерила и отметила на стене длину светильника. Закрепила к стене в отмеченных местах уголки-держатели шурупами.

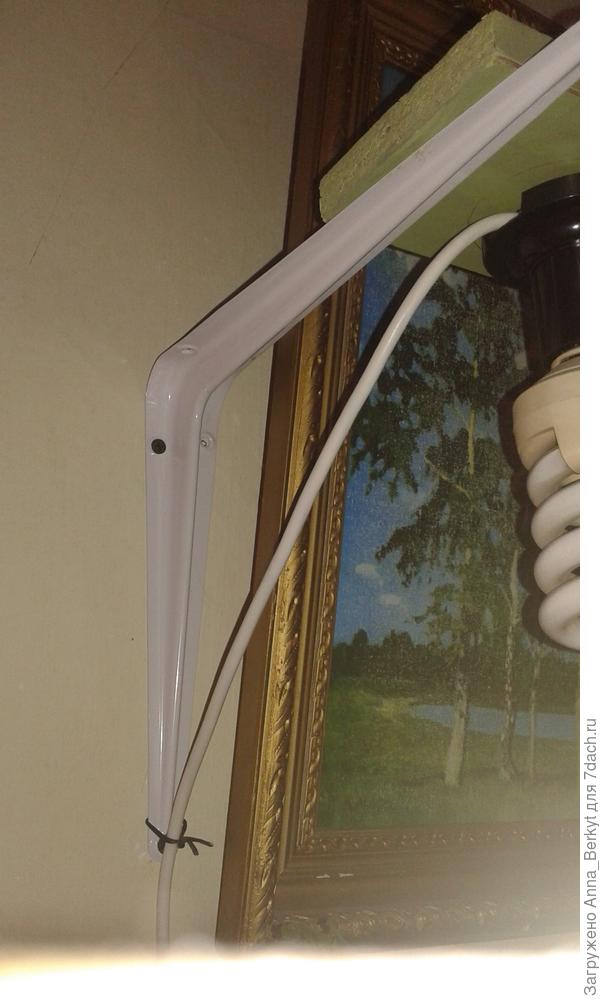

 уголки-держатели закрепила на стене
Уголки-держатели закрепила на стене

Установила светильник на держатели и включила в розетку.

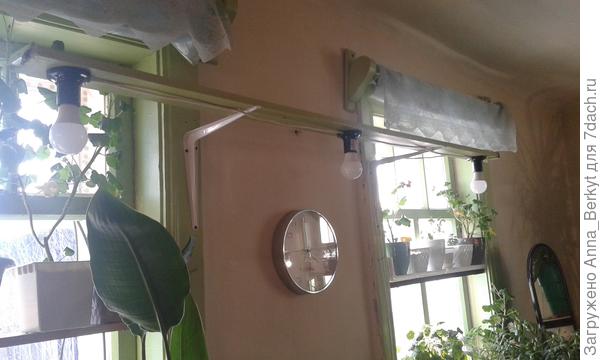

светильник установлен и подключён
Светильник установлен и подключён

Таким же образом был собран второй длинный светильник на три лампы.

второй длинный светильник на три лампы
Второй — длинный светильник на три лампы

Его я собирала уже самостоятельно, лишь подглядывая в переписку с сыном.

общий вид на светильники в комнате
Общий вид на светильники в комнате

Маленький магазинный светильник, который раньше висел над комодом, освободился, и я повесила его в своей комнате для домашних розочек.

маленький светильник
Маленький светильник

Надеюсь, мой опыт сборки светильников кому-нибудь окажется полезен.

С уважением, Анна.

Все предложения ()
Предложения магазинов:


Запись размещена в разделах: , , , , своими руками,
48 комментариев 36 спасибо за запись 1 в избранном 1072 просмотра
Поделиться ссылкой
Копировать ссылку
Автор записи:
Добавили запись в избранное
Talia Талия


Комментарии (48)
Молодчина! Серьезно.
Спасибо, Светочка! Моим цветам стало намного лучше с этими светильниками
Анечка! Мои 7 +++++++! Я и близко не подхожу к электричеству не моё жто, боюсь!
Спасибо, Софьюшка, за оценку моего скромного труда
Мои +++++++. Аня, вы молодец! У вас получилась хорошая инструкция. Я с электричеством на «вы». Так что это как раз для меня.
Да девчонки, лучше с электричеством не шутить.

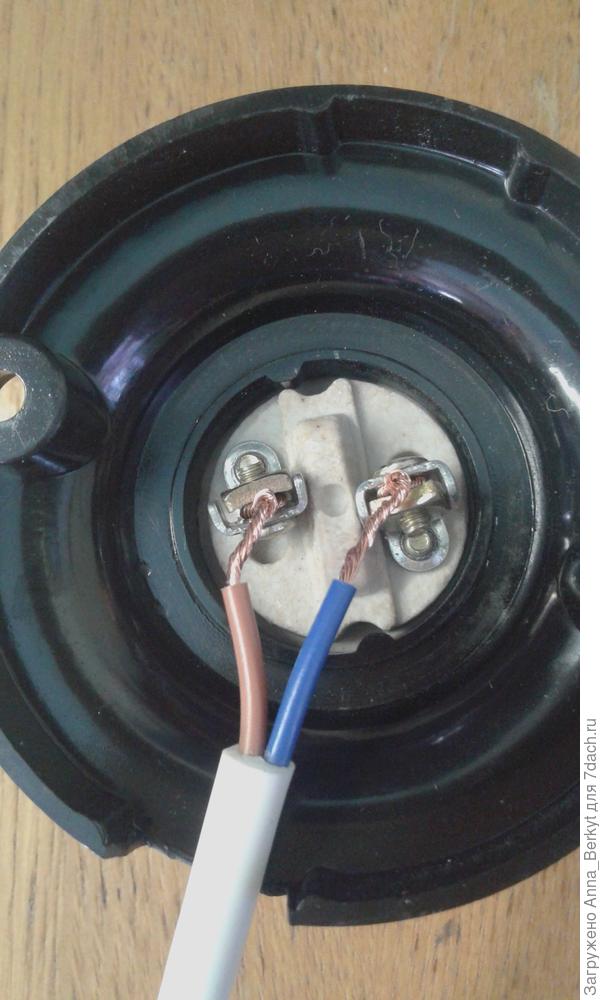

Аня, вот так делать не надо, есть вероятность КЗ (короткого замыкания).
А в целом для женских рук, это круто. Молодец!

провода очень сильно оголены, дело случая и...
провода очень сильно оголены, дело случая и...
Ну, да, вы правы, Владимир, я тоже подумала о том, что слишком получилось открыты, но решила оставить как есть, не переделывать, тем более что светильниками пользуюсь только я сама, а я всегда с этими вещами обращаюсь аккуратно.
Спасибо, Талия. Я буду рада если кому-то мой опыт пригодится
Анна, Вы молодец, ловите ++++, я не очень люблю иметь дело с проводами (в детстве получила удар током). А конструкцию тоже надо какую-то придумывать , скоро посевная, лампы куплены, нужны держатели.
Спасибочки, Алла
Минус этого светильника — много света рассеивается по сторонам. Матовые колбы вокруг светодиодов для того и делают, эти лампы ведь предназначены для освещения помещений, где свет должен распространяться равномерно.

Светильники для растений целесообразней выполнять с отражателями. Хотя бы такими:

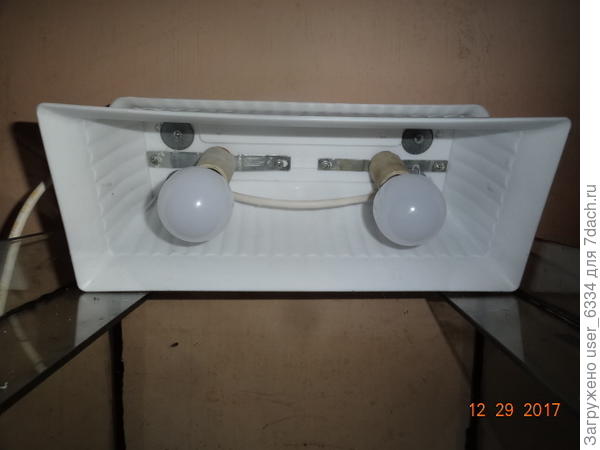

Этот-то для аквариума длиной всего 30 см, но ничто не мешает взять балконное кашпо (на фото именно оно) подлиннее. Если нет белого — внутренность можно облепить самоклеющейся фольгой( скотчем). Он не очень долговечен, но на пару сезонов хватит.
Этот-то для аквариума длиной всего 30 см, но ничто не мешает взять балконное кашпо (на фото именно оно) подлиннее. Если нет белого - внутренность можно облепить самоклеющейся фольгой( скотчем). Он не очень долговечен, но на пару сезонов хватит.
Замечательное дополнение! Спасибо Вам, Барон!
Барон, вы как всегда в точку Спасибо большущее за дельный совет.
Думаю, как лучше и из чего лучше это сделать… Дело в том, что мне нужно чтобы свет падал не только вниз на цветы, но и вверху на его уровне на дополнительные полочки с цветами на окнах… Я вот думаю, а есть же жёсткая фольга… может, из неё сделать такой формы как кашпо, только как бы без одной стороны?..
Можно взять кусок ламината или ДВП( оргалита) с каким-нибудь декоративным покрытием, чтоб в комнату уж откровенная анти-эстетика не смотрела, а с противоположной стороны налепить тот самый фольгированный скотч. Прикрепить этот экран к основе-дощечке на маленьких петлях, типа кусочков рояльной -нагрузка небольшая. Снизу к дощечке прикрепить ограничители какие-нибудь, из кусочков дерева или металлических крепежных уголков, чтоб отражающий экран не висел вертикально, а находился под нужным углом
Да, поняла. Надо будет присмотреть из чего смастерить
Анечка, молодец! Растения скажут спасибо подарившей им свет.++++
Спасибо, Оля. Конечно, на такое количество цветов всё-равно маловато, но лУчше чем ничего
Анечка, ты очень смелая
Я не берусь судить о правильности/неправильности — вообще ничегошеньки не понимаю в электричестве! Я боюсь его ужжжжасно, да.
Но я восхищаюсь твоей СМЕЛОСТЬЮ — безусловно! Я потрясена.
И всё-таки надо всё-всё заизолировать, я думаю.
Спасибо, Надя
Я электричества не боюсь, так как с детства вокруг папки крутилась, но и беспечной, без головы, к этим вещам тоже не бываю… скажем так, я к электричеству отношусь с уважением, в меру осторожно
Заизолировать, ты имеешь в виду, что Владимир на фото показал? Не, ничего страшного, всё нормально, провода не соприкосаются и они закрыты юбкой цоколя, к ним нет доступа… они могут перемкнуть только в случае если цоколь будут трясти, вертеть, двигать, а этого никто делать не будет
Анна, доброе утро ( у нас)! Раз вы уж меня тут упомянули, хотел бы внести некоторую ясность. Вы в очередной раз называете часть патрона «юбка».
Это название простонародное и как можно догадаться, эта деталь патрона должна быть похожа на «юбку»… Та часть у патрона, куда вы вворачиваете лампочку, называют «юбка». Сами посмотрите фото форм юбок и станет ясно, почему обозвали эту часть патрона «юбка»?!
И еще, вы :- «Не, ничего страшного, всё нормально, провода не соприкасаются и они закрыты Юбкой цоколя, к ним нет доступа… они могут перемкнуть только в случае если цоколь будут трясти, вертеть, двигать, а этого никто делать не будет ...»
Короче, вы хотите оставить потомкам «мину замедленного действия», что бы помнили?!...
А теперь, как эта «мина» может сработать доже у вас?
В этом патроне перегорела лампочка, вы начали ее менять. Выкручивая лампочку, часто с ней скручивается юбка… цоколь патрона приподнялся (за счет упругости проводов) и вышел из своего места, вам надо поставить его на место… а у него есть «ключ», что бы попасть в паз, вы будите проворачивать его вокруг оси и… «мина» сработает… когда вы снова включите в сеть свой светильник.
Берегите себя и своих близких.

Форма "юбок" у патронов...
Форма "юбок" у патронов...

Выберите сами форму юбок..
Выберите сами форму юбок..
Ой, Владимир, вы уж на меня не обижайтесь, пожалуйста Я же женщина! Что-то какие-то названия в ваших мужских штучках (а их тАк многоооо!!!) запоминаю, что-то не запоминаю, многое — вообще не знаю. Честно говоря, да и заморачивалась, как правильно эта штука называется А вы в своём комментарии так и не сказали, как же называется то, что я по-свойски, по-женски-невежественно назвала «юбкой», я имею в виду та часть, которая прикручивается к доске?
Ну, потомкам своим я никакой «мины замедленного действия» не оставлю… и когда я выкручиваю лампочки, то у меня не цоколь не сдвигается… это может произойти, если цоколь с патроном старые… но, мне понятны и приятны ваши беспокойства относительно меня и моей (или моих потомков) безопасности
Благодарю вас!
Анечка, ты меня, конечно, немножечко успокоила, но всё же лучше прислушаться к Владимиру (см.ниже) — «береженого бог бережёт». Как думаешь?
Наденька, не переживай, уже фсё сделала
Уф, отлегло…
Аня! Мои +++++++! Я только название топика прочла — и сразу подумала, что твой
А на провода можно разрезанные кембрики надеть, чтобы не раскручивать. И очень хорошо барон с отражателем подсказал.
Танечка, рада тебе, что заглянула Спасибки
Что такое кембрики? что-то я и слово-то такое первый раз слышу… Вообще, я могу на них одеть и саму их же оболочку… я же её аккуратно разрезала вдоль и снимала, в баночку потом сложила, думая, вдруг пригодятся
Ой, и не подумала как-то, что слово может быть незнакомым. Я в своё время в электротехнической промышленности работала. Это такая ПВХ (полихлорвиниловая) трубочка. Обычно белая. Мы их и для изоляции надевали и для маркировки.
Ну, если не выбросила с проводов родную изоляцию, то можно и её использовать. На мой взгляд, все же лучше заизолировать.
Татьяна, в народе её звали «лапша»….

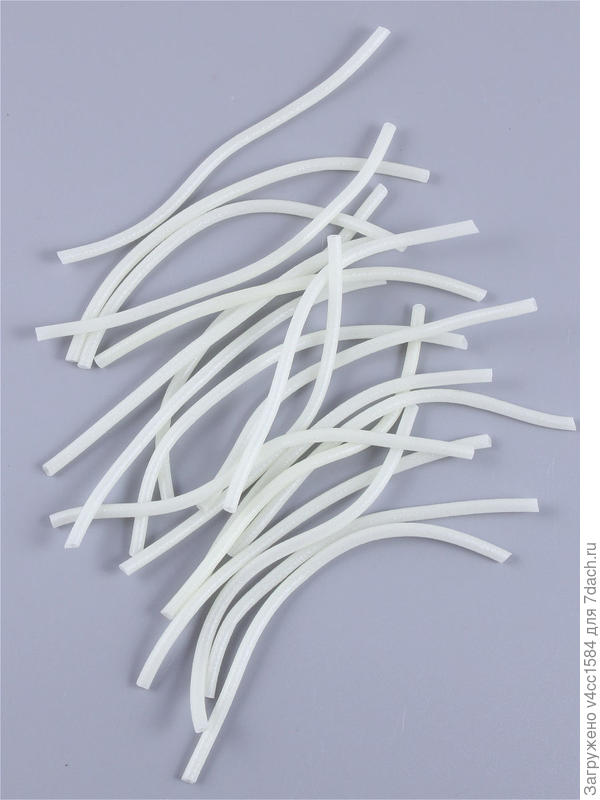

ну очень похожа...
ну очень похожа...
А, вот, она какая… буду знать
Может это термоусадочная трубка?
Ольга. Это такая ПВХ (полихлорвиниловая) трубочка. Термо появилась совсем недавно, благодаря китайцам скорее всего.
А речь вела Татьяна о ПВХ, тогда при СССР это была самая ходовая…
Понятно. Я уже давно пользуюсь термоусадочными трубками. Они бывают разного размера и разных цветов. Пользоваться ими очень удобно. Мне нравится.
Вот такую трубочку часто используем в быту.


Ольга, я тоже давно использую термоусадочные трубки. У меня их разных размеров и цветов, как радиолюбителю мне это часто бывает нужно. Да и не только, в хозяйстве все пригодится…

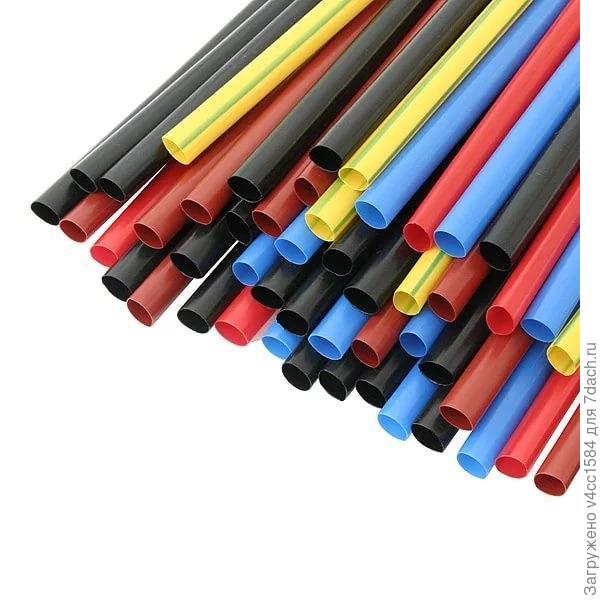

Вот такими....
Вот такими....
На фото, по внешнему виду, они смахивают на трубочки для коктейлей
Вот, как здорово! Век живи и век учись
Танюш, спасибо, что объяснила… я ведь даже и не знала… надо будет присмотреться в магазине, ведь такие штучки часто бывают нужны в быту.
Спасибо, Аня, молодец))
мне понравился длинный светильник, да они все хорошИ,
маленько, на основании грамотных советов, доработаешь и будет всё безопасно
Спасибо, Наташа
Дорогие мои семидачники и семидачницы, всё исправила Посмотрите публикацию в начале, я внесла доработку
Большущий такой плюсище Вам, Анечка! Спасибо! Как толково, просто, без самолюбования изложено! За количество фотографий отдельный плюс! Отличная инструкция — смотри и делай!!!
Спасибочки большое, Евгения, за такую оценку моей скромной работы
Аня, хороший получился светильник! Мои ++++++++ Я в прошлом году светильник вешала на потолок. Мужиков не допросишься. Быстрее сама повесишь. С нашими Российскими проще, повесил на крючек, два провода соединил, изолентой замотал, чашку светильника вверх поднял, и готово. А тут три провода, разных цветов. Что к чему? Ну интернет — это наше всё. С проводами разобралась, а там такая пластиковая коробочка, внутри которой эти провода соединяются. Так неудобно! Светильник нужно держать и одновременно провода заталкивать внутрь этой коробочки и соединять. Руки затекают, провода лезть в эту коробочку не хотят. В общем намучилась. Соединительные шурупчики малюсенькие, один упал, пришлось ползать, искать. Ну тем не менее, я его победила, этот светильник. Работает.
Ой, Таня, как я тебя понимаю! Мои-то попроще, полегче светильники и то, когда делала, сколько пыхтела, пока возилась, чтобы эту оболочку снять не повредив жилы, а потом закрепить же нужно, так чтобы и крепко было и опять же чтобы эти жилы не сломались… а эти шурупчики! Тоже несколько раз ползала на полу, искала, так и выпрыгивают Если честно, то я восхищённо удивляюсь, как мужчины умудряются со всем этим так ловко управляться
Танюшь, а фотки нет, что за светильник у тебя? Молодчина, справилась!
Обычный подвес, но сейчас все импортные светильники с тремя проводами, как впрочем и проводка в новых домах. Везде есть земля. Вот и сиди, разбирайся с проводками, что к чему. Фото не осталось, невозможно было фотографировать процесс и одновременно всё это делать на потолке, да ещё и стоя на столе. Хотя, возможно, где-то и есть, нужно поискать.
Процесс-то ясно ты бы саму себя никак не сфоткала… я думала, может, есть фото самого светильника. Да, с тремя проводами точно надо разбираться, хорошо, что сейчас есть интернет и можно найти нужную информацию. К слову, у меня фото процесса тоже не было бы, просто мне же каждый шаг приходилось фотать и сыну по вотсапу отправлять, чтобы он посмотрел, вот, и получилось что весь процесс на фото
Анна, чтобы усилить светоотдачу вашего светильника, не стоит делать вот такой «абажур». Достаточно оклеить вашу основу (доску) фольгой, можно даже пищевой… раскатать вдоль, а излишки загнуть во внутрь. И клей не нужен, этого будет достаточно. Можно немного усложнить…

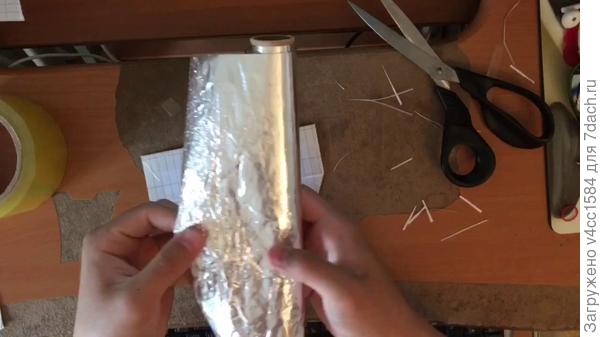

обычная пищевая фольга...
обычная пищевая фольга...

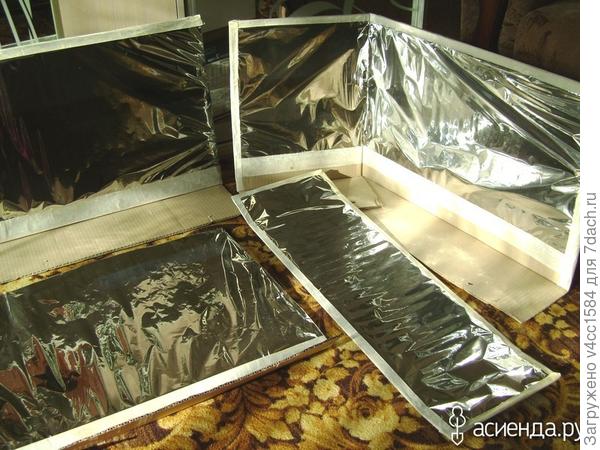

Можно так, потом из закрепить на светильник .
Можно так, потом из закрепить на светильник  .

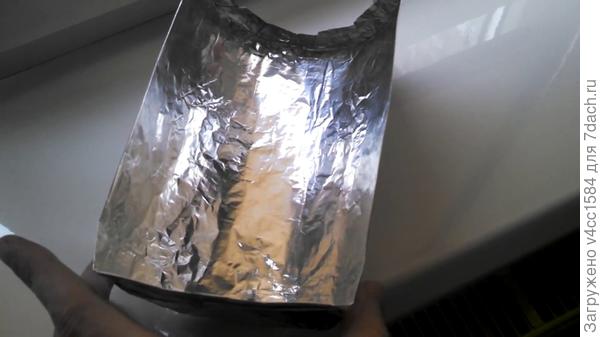

Или такую форму...
Или такую форму...

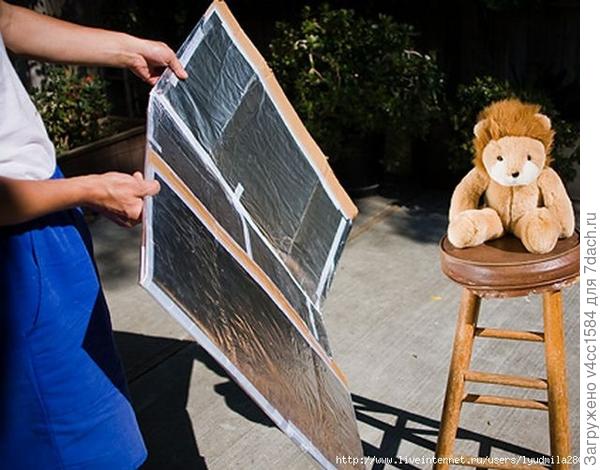

Как угодно...
