Oleg_Sanko Oleg_Sanko ЭКСПЕРТ
Олег Санько Московская обл.
Если говорить о проблемах отопления с холодной головой, то камин — предмет не первой необходимости в загородном доме. Самый простой расчет его теплотворной способности показывает, что он не годится для долговременного обогрева и не обеспечит экономное тепло на даче в холодное время года. Не зря его конструкция была рождена в совсем других климатических условиях.



Защитная створка выполнена из тугоплавкого стекла
Защитная створка выполнена из тугоплавкого стекла

Зачем нужен камин на даче?

Почему мы не можем положиться на камин как на источник длительного отопления? Дело в том, что он обогревает дом лучистой энергией, которая возникает на раскаленных поверхностях каминных стенок. Да, это быстро нагревает помещение. Однако тепло ощущается только при горящем огне.

Красиво, но ненадолго
Красиво, но ненадолго

Камин не рассчитан на длительное сохранение тепла: он отдает его только в момент сгорания топлива. Это же сколько дров или угля надо запасти, чтобы поддерживать огонь? Да и присутствие истопника тоже не помешает. Хотя нам от этой цифры ни тепло ни холодно, но КПД огневой пещеры — около 15%. Почти как у паровоза. Другими словами, жалко дров.

Однако с точки зрения загородной романтики и укрепления семейных ценностей камин, бесспорно, занимает центральное место в доме. Потрескивающие дрова и живой огонь в открытой топке (но желательно за прозрачным экраном из тугоплавкого стекла), на который можно смотреть бесконечно, завораживает, умиротворяет и расслабляет. В этом и заключается «фирменная» привлекательность камина, которая отличает его от обычной печи. Перефразируя поэта Марка Садовского, «не за огонь люблю камин — за тесный круг друзей». Или, по крайней мере, ближайших родственников и соседей.

Так что камин на даче — обычное дело.

Выбрать готовый камин для дачи вы можете на нашем маркете. Посмотреть подборку печей-каминов и сравнить предложения разных интернет-магазинов.

Печь-камин Мета Metafire Енисей 2 91 913 руб
Печи тут
Печь-камин Везувий ПК-01 (205) с плитой и теплообменником, красный 42 640 руб
Печи тут
Печь-камин Везувий ПК-01 (220) угловой, бежевый 33 840 руб
Печи тут
Печь-камин Мета Metafire Печора 62 225 руб
Печи тут


А определиться с моделью вам помогут советы из публикации Как выбрать камин для дачи: 5 шагов к удачной покупке. Алгоритм самостоятельной постройки камина не так уж сложен, главное — предусмотреть все детали, связанные с проектированием и подготовкой места, и выбрать качественные строительные материалы. А их общий вес составит около полутора тонн.

Этот изысканный камин украшает интерьер посольства Великобритании в России
Этот изысканный камин украшает интерьер посольства Великобритании в России

Разумеется, под такой увесистый объект потребуется отдельный фундамент. Ведь никакой пол не выдержит такой нагрузки. Поэтому тут все очень серьезно, и думать о камине и месте его расположения следует уже на стадии проектирования всего дачного дома.

Ads by

Куда ставить камин?

Повысить эффективность камина можно за счет грамотного выбора места. Главное, чтобы он был блокирован от сквозняков, поэтому не устанавливайте его напротив окон и дверей. Оптимально строить камин у внутренней стены помещения. Ведь, гипотетически поставив его у наружной стены, мы будем отапливать «улицу».

Поставив камин у наружной стены, мы будем отапливать улицу
Поставив камин у наружной стены, мы будем отапливать улицу



Дачный дом обязательно должен быть грамотно утеплён, чтобы сохранить тепло, которое даёт камин. Комната, в которой планируется установка, должна быть не меньше 20 м². Иначе огню не хватит объёма воздуха для топки, и он будет «захлебываться». В таком случае надо подумать о дополнительном подводе воздуха специально для камина. Если в здании уже есть приточно-вытяжная вентиляция (нечастая гостья на дачах), то на время работы камина она должна быть отрегулирована на режим превышения притока воздуха над оттоком.

Дизайнеры рекомендуют обратить камин в центр комнаты, чтобы любоваться пламенем. Оформляя интерьер, не размещайте шторы и другие легковоспламеняемые объекты рядом с камином: не ровен час, искры могут вырваться из топливника наружу!


Ремесленные подсказки

Рассматривая компоненты дачного дома, мы почти всегда настаиваем на необходимости грамотного проекта. Это касается и каминного портала. Тут нужен точный расчет. Ведь если камин слишком велик, в доме будут сквозняки, а если мал — помещение будет обогреваться плохо. Приведенные ниже цифры помогут вам сориентироваться. Итак, при проектировании учитывают следующие требования:
  • Размер фундамента камина по глубине — около 1,5 м.
  • Выступ предтопочной площадки должен быть не менее 1,5 м в длину и 20-30 см. по бокам.
  • Стенки топки должны быть наклонными (иметь отрицательный угол наклона): это позволяет лучше отразить лучистое тепло.
  • Площадь пода топливника должна быть равна 70% от площади всего портала.
  • Внутреннее сечение поддувала должно быть не меньше 200 см².
  • Высота портала — вдвое больше, чем глубина топки.

Грамотно спроектированный камин органично впишется в помещение и будет качественно обогревать его.

Строим камин

Первый шаг — покупка стройматериалов. Лучше сложить камин из обожженного керамического кирпича или из камня, так как технология во многом схожа с кладкой обычной печи. Причем никакие новшества вроде многощелевого кирпича тут не нужны. Обычный красный полнотелый будет в самый раз. Белый силикатный кирпич почти не используют при кладке каминов, это не его сфера применения.

Камин из красного кирпича. Фото с сайта articles-center.com
Камин из красного кирпича. Фото с сайта articles-center.com

Кроме традиционного красного потребуется огнеупорный кирпич для топливника — шамотный. Раствор для кладки тела камина готовится из глины, кварцевого песка и воды. А фундамент следует положить на цементносодержащий раствор.

Монтаж
Монтаж

Внимание: изготовление сухих строительных смесей — один из наиболее популярных контрафактных бизнесов в этой отрасли, и приобрести на рынке халтуру в мешке очень просто. Избежать ошибки поможет статья Подделки сухих строительных смесей.

Но есть и приятные, можно сказать, обнадеживающие исключения. Компания КНАУФ маркирует мешки с точностью до секунды. Причем эти цифры-отметки хорошо видны. На одном складе, в одном рыночном контейнере все мешки должны быть с близкими временными метками, но все — разные.

Любители авангардных решений готовы построить и железобетонный камин. Оправданием может служить либо даровой цемент, либо острейший дефицит кирпича, либо стремление к оригинальности. Ведь сооружать опалубку, вязать арматуру и вибрировать бетонную смесь — работа на любителя. Причем с худшими теплотехническими результатами.

Облицовка фасада камина выполняется самыми разными материалами: натуральным или искусственным камнем, изразцами, керамической или мраморной плиткой. На строительных рынках можно найти готовые наборы для камина, где в комплект, помимо облицовочных материалов, входит раствор и все необходимые для работы детали.

Камин Валентина Даниловича Болтунова
Камин Валентина Даниловича Болтунова

При разработке общей концепции дизайна комнаты можно использовать эту же облицовку и для соседних поверхностей, как это сделано на фото. Так камин органичнее вписывается в интерьер. Но все это надо решать на стадии проекта, а не в последний момент.


Дымоход: бесспорные истины

Есть несколько нормативных документов, по которым должны выполняться строительство и монтаж дымовых каналов (труб) для каминов. Это:
  • СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование»,
  • ГОСТ 9817-82 «Аппараты комбинированные бытовые, работающие на твердом топливе. Общие технические условия»,
  • ППБ 01-03 «Правила пожарной безопасности в РФ».

Что в этих серьезных отраслевых правилах интересует нас, дачников? Попробую изложить эти требования в минимальном объеме:
  1. Стеновые и коренные дымовые каналы должны быть выложены из полнотелого красного керамического кирпича высшего качества (марки не ниже М100), нормального обжига, без трещин и примесей.
  2. Толщина швов кладки должна быть не более 10 мм. Совершенно не допускаются неплотные швы.
  3. С точки зрения огнестойкости, толщина стенок кирпичного дымового канала должна быть не менее 120 мм.
  4. Его внутренняя поверхность должна быть гладкой, неоштукатуренной.
  5. С наружной стороны кирпичный дымовой канал в чердачном (мансардном) помещении должен быть оштукатурен и побелен. При этом запрещено размещать его рядом с элементами стропильной конструкции.
  6. Расстояние от внутренней поверхности дымового канала (размер разделки) до защищенной сгораемой конструкции здания должно быть не менее 250 мм, а до незащищенной — не менее 380 мм.
  7. Свободное пространство между дымовой трубой и конструкциями кровли следует перекрывать фартуком из кровельной стали. Одно это предостережение указывает на ограниченность выбора мест установки самого камина.
  8. Желательно монтировать дымовые каналы вертикально, без уступов. Хотя, если внутренняя планировка этого не позволяет, допускаются каналы с уступом под углом не более 30° к вертикали и отклонением по горизонтали не более 1 м.
  9. Если дымовой канал прямоугольного сечения, его внутренние размеры должны быть не менее 140х270 мм. А если используется стальной сэндвич-дымоход круглого сечения, то его внутренний диаметр должен превышать 200 мм.

Монтаж нижнего оголовка дымохода
Монтаж нижнего оголовка дымохода

Дымовым каналом может служить облегченный стальной коаксиальный (труба в трубе) дымоход со слоем из базальтового волокна между обечайками. Тут я хотел бы предостеречь будущих пользователей от использования дешевых подделок. Вы можете резонно спросить, в чем разница. Дело в том, что базальтовый материал бывает разный:
  • Самый распространенный используется для теплоизоляции. Клеевой состав, держащий базальтовые волокна, рассчитан на температуру около 250°С.
  • Есть и огнезащитный базальтовый материал, где клеевой состав держит уже 750°С. Хотя и в том, и в другом случае используются базальтовые волокна, которые начинают собственное плавление при температуре 950°С.

Разумеется, огнезащитный вариант — импортный, он был заметно дороже еще до эпохи санкций. Вы догадываетесь, какой материал из этих двух засовывают (этот неблагозвучный глагол здесь будет удивительно к месту) «умельцы» в эту трубу-сэндвич?

Резюме: коаксиальный дымоход заводского изготовления с качественным огнезащитным базальтовым материалом полностью снимет проблему доставки отработанных при сгорании газов в атмосферу.

И несколько слов о правилах пожарной безопасности:
  1. Раз в год обязательно проверяйте дымовые каналы: в каком состоянии их внутренние стенки и нет ли на них сажи.
  2. Чистить дымовой канал необходимо перед началом отопительного сезона и во время него — не реже, чем 1 раз в 2 месяца.

Тех, кто пренебрегает этими правилами, ожидает неожиданное возгорание сажи и…. Пусть ваша фантазия дорисует эту картину самостоятельно. Хотя сам не видел, но по рассказам сына, бывшего свидетелем такого ЧП, «… на фоне темного зимнего неба  оголовок железного раскаленного дымохода светился вишневым цветом».

О том, как грамотно чистить каминные дымоходы современными способами, вы можете прочесть в статье Выбор, установка и уход за дымоходом.


Премьерные топки

Профессионалы не советуют топить камин в течение первого месяца после его сборки. И это понятно: цементирующие растворы набирают прочность и сохнут при естественной влажности. Зачем испытывать их в такой ответственный момент?

Следующий этап - пробные топки
Следующий этап — пробные топки

Следующий этап — пробные топки:
  • В течение 10 дней 2 раза в сутки проводят кратковременные (до получаса) протопки с небольшим количеством дров. При этом отверстие поддувала (на фасаде зольника) должно быть приоткрыто.
  • Лучше всего уложить на колосниковую решетку мятую бумагу, а поверх нее — щепки и мелко колотые дрова.
  • Затем поджигайте бумагу, закрывайте дверцу и приоткрывайте поддувало. Хотя при наличии трудностей в разжигании можно на некоторое время оставить дверцу топки и приоткрытой.

Какие дрова предпочесть?

Как показывает практика, лучше использовать сухие дрова твердых пород древесины (клен, дуб). Они дадут ровное и спокойное пламя. Березовые дровишки принесут немало сажи. А ольха и осина, наоборот, помогут выжечь сажу из дымохода. Подробнее о видах дров и их плюсах и минусах вы можете прочесть в статье Дрова — хорошие и разные.

Так можно только зрительно эффектно хранить дрова
Так можно только зрительно эффектно хранить дрова

Читатели легко поделятся своим опытом придания огню дополнительных романтических атрибутов. Так, для получения пламени красивого рисунка к поленьям можно добавить нарубленные пни и корни, а для получения приятного запаха — ветки вишни и можжевельника. Разумеется, использовать надо сухие дрова, так как влажная древесина ведет к плохому сгоранию и загрязнению компонентов камина.

Длительность и интенсивность горения зависят от:
  • качества и количества загружаемого топлива;
  • подачи воздуха в топку, регулируемой с помощью задвижки поддувала;
  • для энергичного горения применяют поленья небольшого диаметра, но в большом количестве;
  • «неторопливый» режим, напротив, обеспечивается небольшим количеством дров большого диаметра. И это понятно: ведь интенсивность горения зависит от площади контакта древесины с кислородом. Если взять большое бревно — то когда еще до всей его древесины доберется огонь?

Интенсивность горения зависит от площади контакта древесины с кислородом
Интенсивность горения зависит от площади контакта древесины с кислородом

Из этих же условий необходимости  эффективного контакта древесины с кислородом вытекают различные советы по укладке дров в камине. Не буду повторять известные истины об укладке дровяного колодца примерно на 1/3-2/3 высоты топки. После нескольких топок у вас все получится опытным путем. Главное, что при укладке поленья не следует располагать очень плотно — в этом случае может возникнуть недостаток кислорода. О том, какой негативный эффект это дает, написано выше.

Камин на даче создаёт чарующую атмосферу уюта. Добротный, грамотно сооруженный с учётом правил пожарной безопасности очаг будет долгие годы радовать вас красотой и теплом живого огня.

Добротный, грамотно сооруженный с учётом правил пожарной безопасности очаг будет долгие годы радовать вас красотой и теплом живого огня
Добротный, грамотно сооруженный с учётом правил пожарной безопасности очаг будет долгие годы радовать вас красотой и теплом живого огня

И последнее: если вы счастливый владелец действующего камина, предлагаю в комментариях выложить его фото. Таким образом у нас появится галерея разнообразных по решениям реальных каминов.

Эти публикации по теме наверняка окажутся не только интересны, но и весьма полезны:




Статья размещена в разделах: , , , , , ,
7 комментариев 18 спасибо за статью 14 в избранном 45754 просмотра
Поделиться ссылкой
Копировать ссылку
Автор статьи:
Добавили статью в избранное
GalinaPadalkinaHoroshilova Галина Падалкина(Хорошилова) и еще 13 человек




Комментарии (7)

Обсуждение в нашей группе вКонтакте:

Светлана Янковская: Мы так мечтаем себе построить камин!.. Только не знаем, исполнится ли наша мечта.
Гуля Сухова: Светлана, обязательно исполнится
Феликс Странник: Да, камин это красиво, но смысла в нем нет.
Артем Воронков: Переехали в коттеджный поселок. Жили 8 месяцев без электричества. Всю зиму спасал только камин. И свет вечером и тепло, но горел постоянно, за зиму колосник прогорел напрочь.
Сергей Ленин: Может, кто подскажет размеры камина и топливника и дымохода — если обогревать 70 кв.м… Можно в личку..
Светлана Янковская: Гуля, спасибо за тёплые слова.
Участвовать в обсуждении можно перейдя на страницу в нашей группе вКонтакте.
Последний раз редактировалось
«Толщина швов кладки должна быть не более 10 мм. Совершенно не допускаются неплотные швы. » ©

Немного уточню. У печей швы допускаются толщиной до 5 мм, у каминов — до 3 мм. Как этого добиваться — как угодно, но добиваться )) Если кирпич неровный, то придётся по сухому да, играть в него, крутить-вертеть, смотреть. 10 мм шов — не, это нельзя. Вообще нельзя, будете при деле вечно швы подзатирать, причем внутри далеко вы это не сделаете же.

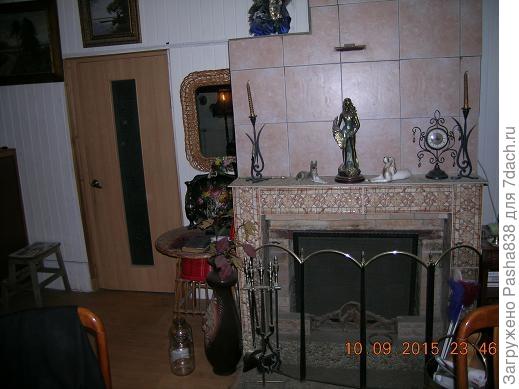

К сожалению, фото без внутренней части камина (она наглухо закрыта сеткой за ненадобностью, камин спустя много лет эксплуатации стал сугубо декоративным элементом), но, в общем, она там не прямая, а изогнутая. Долго пришлось вырезать кирпичи болгаркой, чтобы «изогнуть» топливник как надо. Не знаю уж по экологичности, но клал камин исключительно из шамотного кирпича (проще говоря какие были кирпичи из таких и клал). В принципе, шамотный рассчитан на эдакую усиленную топку даже каменным углём, а не только дровами, но я уж применил его для строительства дровяного камина. Кирпич был достаточно разнокалиберный и мне пришлось немало повозиться, выбирая кирпич для каждого ряда персонально, ряд за рядом. Одни были 70 мм (!), другие вообще 60 (!), хотя как бэ размер-то стандарт — 65. Ряд «толстых», ряд «тонких» (невысоких) кирпичей, и так и шел. Труба выполнена уже из обычного, просто печного кирпича, тоже жаростойкого, но не шамотного.

Очень радовал камин, конечно, когда в поселке года три (вообще) не было электричества. Свечи и камин, и как-то не так уныло зимой, а то зимой на улице темень кромешная ))
Перед камином — просто залита бетонная плита, и положен простенький кафель, стилизованный под камешки. Плитка на камине — российская, чугунина — дмитровского экспериментального завода. Решетки и кочерги — какие-то уже импортные.
Видно, конечно, что в момент облицовки камина плиточником я был так себе, швы у кафеля можно было бы сделать и потоньше, но уж как сумел, а теперь переделывать как-то не вижу смысла — оно не настолько плохо. На строительство камина у меня, правда, ушел целый летний сезон, оголовок трубы над крышей клал уже под мокрым снегом, накрывая его целлофановым мешком )) В прочем, температура была еще плюсовая, снег таял.



Проблемы несанкционированных возгораний в камине и около него волнуют специалистов м сходных строительных областей. Например, эксперты компании ROCKWOOL, ведущего производителя телоизоляции, называют четыре основные причины возгорания из-за каминов: неосторожная эксплуатация, несвоевременная чистка дымохода, использование горючих отделочных материалов, а также ошибки в изоляции всей конструкции. Чтобы убедиться в безопасности камина, следует уделить внимание каждой из возможных ошибок.
1. Проверьте, изолирована ли конструкция и что для этого использовалось. Чтобы обеспечить защиту от пожара и увеличить срок службы домашнего очага, для изоляции нужны специальные материалы, которые предотвращают нагрев отделки и защищают внутренние поверхности камина от разрушительного воздействия тепла. Оптимальный вариант – каменная вата. К примеру, сделанные из нее специальные минераловатные плиты КАМИН БАТТС выдерживают температуру поверхности до +530 ⁰С и покрыты алюминиевой фольгой с одной стороны.
“КАМИН БАТТС разработаны непосредственно для защиты конструкций, находящихся вблизи топки. Материал следует устанавливать в каркас внутри камина на расстоянии не менее 40 мм от корпуса топки, при этом фольгированная поверхность должна смотреть внутрь конструкции.
2. Вспомните, когда вы в последний раз чистили дымоход. Чтобы исключить риск пожара или задымления, проверять дымоход следует после любых длительных пауз в использовании камина, а также в начале и в конце сезона.
3. Проверьте, какие отделочные материалы использованы в непосредственной близости от камина – они должны соответствовать требованиям пожарной безопасности. Это касается и напольного покрытия: идеально, если вокруг камина сделан пожаробезопасный участок пола, например, из керамической плитки. Заодно стоит проверить, не расположены ли вблизи открытого огня предметы, которые легко воспламеняются – лучше найти для них другое место;
4. Убедитесь, что огнетушитель находится рядом с камином, имеет достаточный срок годности и в случае непредвиденного возгорания вы легко сможете им воспользоваться. Если огнетушителя нет, то обязательно купите его.
Думается, вполне можно и согласиться, и последовать рекомендациям специалистов ведущего предприятия промышленности строительных материалов.
Информационную часть напечатанной шесть лет назад статьи удачно дополняют статистические данные, недавно собранные
в ходе маркетингового опроса собственников частных домов компанией ROCKWOOL.
Так, 58% россиян, проживающих в собственном доме, назвали ключевым атрибутом уюта настоящий дровяной или газовый камин, 56% опрошенных – удачно подобранный текстиль (шторы, ковры, пледы, подушки и др.), 51% признают важность удобной и стильной мебели. Кроме того, по мнению многих домовладельцев, прямое влияние на уют в доме оказывают декор, например, вазы, картины и статуэтки (49%), а также освещение (40%). Реже всего в числе главных элементов уюта респонденты указывали комнатные растения (35%), общую цветовую гамму интерьера (33%) и приятные ароматы (29%).
Несмотря на то, что больше половины опрошенных выбрали камин в качестве основного символа уюта, проводить вечера у «костра в комнате» имеют возможность лишь 19%. Еще 38% признались, что хотели бы установить камин в своем доме, а 43% выступают против такой идеи.
Те дачники, у которых на сегодняшний день нет камина, чаще всего объясняют это высокой стоимостью приобретения (76%). На втором месте среди причин отказа – боязнь пожара (64%), на третьем – отсутствие подходящих условий (38%). И лишь 24% ответили, что попросту не видят для себя смысла в камине.
Опасность пожара неслучайно многих отталкивает от обустройства дровяного или газового камина даже тогда, когда для этого есть все условия. Так, 6% обладателей каминов в рамках опроса рассказали, что сталкивались с пожарами из-за них, еще у 13% происходили мелкие возгорания, не потребовавшие приезда специальных служб. Кроме того, в 27% случаев из-за камина в доме происходило задымление или появился запах гари.
Советую в помещении где размещен камин или печь и на всем протяжении дымохода по этажам поставить дымовые извещатели на батарейках. Они предупредят о утечке дыма и возможно спасут Вам жизнь. Стоят копейки, а работают от батарейки крона больше года.

Надо помнить о мерах безопасности и о том, что люди в большинстве случаев гибнут не от огня, а от дыма.
Дымовой извещатель
Дымовой извещатель

Извещатель на потолке
Извещатель на потолке
Да, Анна, вы совершенно правы — дымовые извещатели — вещь отличная. Один раз был свидетелем и участником реального срабатывания подобной аппаратуры в одном из известных столичных гуманитарных вузов. Правда, там дымовые извещатели были не автономные, а с централизованным электропитанием и сигнализацией. В один прекрасный рабочий день по всему ВУЗу раздался сигнал тревоги и речевое требование (на трех языках) немедленно покинуть учебное здание. Я признаться, с ленцой отреагировал на этот призыв, полномасштабно оделся и начал спускаться с 4-го этажа, где располагался наш офис. И не успел я достичь первого этажа, как масса развеселых студентов начали возвращаться, подниматься на этажи и расходиться по аудиториям. Тревога была отменена. Любопытство мое заставило узнать причину ложного или не ложного сигнала тревоги. Оказалось, что в подвале здания бригада слесарей выполняла работы по замене котельного оборудования с использованием электросварки. Дым от сварочных работ «достиг» уровня дымовых извещателей, «затуманил» оптические датчики и они подтвердили свою работоспособность.
Очень показательный пример.
События сегодняшней ночи дает пищу для комментариев касательно извещателей. Сегодня ночью в Москве угорели ВОСЕМЬ человек на первом этаже примитивной ночлежки, поименованной хостелом. Информация сообщает, что ИЗВЕЩАТЕЛИ НЕ СРАБОТАЛИ
