Вентиляция на даче: зачем она нужна и как ее обеспечить

Система вентиляции — важнейший элемент инженерной «начинки» современного загородного дома. Без нее ни о какой комфортной жизни на лоне природы и говорить не приходится. И самый эффективный и надежный способ проветрить помещение — система вентиляции с механическим побуждением

Современный дымоход и вентиляция на крыше

Раньше в традиционных рубленых домах микроклимат не был вредным для здоровья. Дома строили из натуральных материалов — сосны или березы. Зазоры между бревнами уплотняли мхом или пенькой. Да и рамы, окна, двери делали из древесины. По нынешним представлениям — суперэкологичное жилье. Специальное вентиляционное оборудование для него не требовалось. Штатная для избы печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен

Печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен.

«Забортный» воздух через щели в стенах, окнах и дверях поступал в избу, собирал бытовые загрязнения и запахи, после чего в прямом смысле вылетал в печную трубу.

Сейчас традиционные избы с печами мало кто строит, предпочитая современные инженерные и архитектурные решения. Как показывает разнообразная и неиссякаемая почта www.7dach.ru, проблемы вентиляции в сознании рядового владельца дачного домика занимают в лучшем случае 47 место (надеюсь, этим утверждением я никого не обижу). И психологически это легко объяснимо: если горожанин вырвался за черту мегаполиса и оказался на природе, то уж чем-чем, а свежим воздухом он будет обеспечен по определению.

Если уж горожанин вырвался за черту мегаполиса и оказался на природе, то свежим воздухом он будет обеспечен по определению.

Однако ароматы трав и скошенного сена не попадут в невентилируемый дом, и вот почему:
  1. Применение пластиковых окон, дверей с герметичным притвором и прочих конструктивных элементов, создающих изолирующий тепловой контур, ставит непреодолимую преграду свежему воздуху
  2. При отсутствии притока воздуха нет и вытяжки через вентканалы в санузлах и на кухне.
  3. В результате воздух в наглухо закупоренных отсеках дачной «подлодки» насыщается всякого рода вредностями, которые выделяют современные стройматериалы. В перечне опасностей — краски, ДСП, ковровые покрытия, постельные принадлежности и пр. Внимательно оглядев комнаты, вы сможете сами расширить этот список.

Через некоторое время новосел начинает понимать, что с экологией жилища что-то не так. Не стану касаться проблем со здоровьем, так как я не медик. Однако есть немало признаков отсутствия грамотной вентиляции, которые видны невооруженным взглядом: из-за сырости портится казавшаяся безупречной отделка, на выбранных на домашнем совете миленьких обоях проступают черные точки грибка... Но не будем о грустном.


Сколько воздуха нам нужно?

Представьте себе, эти объемы воздуха, выраженные в цифрах, хорошо известны и закреплены в соответствующих строительных нормах и правилах. Согласно СНИПу, для жилых комнат (в момент присутствия там жителей) необходимо не менее однократного обмена объема воздуха в течение 1 часа. То есть если вы живете в спальне площадью 16 кв. м и потолком высотой в 3 м, то в час для спокойного сна хозяевам потребуется 50 кубометров воздуха. Между прочим, его масса составляет 60 кг. За ночь в этой спальне его должно смениться до полутонны. Оцените эту цифру. Где та машина, которая «прогонит» через комнату 400 кубических метров воздуха?
Схема удаления загрязненного воздуха. Фото - Vilpe

Заметно серьезнее ситуация в местах общего пользования. СНИП определяет, что:
  • из кухни в режиме обслуживания должно удаляться не менее 60 куб. м воздуха в час,
  • из ванны и уборной — по 25 куб. м/ч;
  • кратность воздухообмена в других помещениях, а также во всех вентилируемых комнатах в нерабочем режиме должна составлять не менее 0,2 объемов помещения в час;
  • в тренажерный зал, бильярдную, постирочную, бассейн и гараж необходимо подавать не менее 80 куб.м/ч. свежего воздуха;
  • комфорт в сауне достигается при вентиляции этого помещения из расчет 5 куб.м/час на каждого человека;
  • в теплогенераторной (котельной) — не менее 60 куб.м/час (вообще, вентиляция и обустройство котельной — тема совершенно отдельной серьезной статьи).

Сможет ли обеспечить эти объемы открытая форточка пластикового окна? Использовать открытые окна для притока свежего воздуха хорошо летом, в теплую сухую погоду. В технических помещениях — круглогодично. Но если рядом с вашей дачей проходит автодорога, через постоянно открытые (или даже приоткрытые) окна в дом будет проникать шум, а зимой возможны сквозняки, а то и непрошеные гости.

Имеющиеся на некоторых моделях окон специальные клапаны для проветривания не решают задачу кардинально: лучшие из них способны пропустить в дом не более 20 кубиков воздуха в час.Тем, кто изучил предыдущий абзац, эта «двадцатка» вряд ли покажется соблазнительной.
  Схема движения воздушных потоков

Две версии климатического уюта

Известны 2 системы вентиляции: с естественным и принудительным воздухообменом. Основной недостаток первой — в том, что эффективность ее работы зависит от переменных факторов: температуры воздуха, направления и скорости ветра. Чтобы тяга работала энергично, температура воздуха на улице должна быть около 0 °C или ниже, а минимальный перепад между уровнем забора воздуха в помещениях (т.е. высотой установки приточных решеток или хотя бы форточки) и его выброса (высотой оголовка дымохода или вентканала) — не менее 3 метров.

На этом фото нас интересует фановая вентиляционная труба

Для одноэтажной дачи это вовсе не характерно. Лишь только на улице потеплеет, и такая система вообще перестает работать.

Вспоминается испепеляющее лето 2010 года, которое я провел в одноэтажном каркасном домике с довольно высокой вентиляционной трубой. Результат естественной вентиляции в жару — нулевой. Подносишь к обрезу канала лист бумаги, а он не шелохнется. Т.е. надежды на естественную вентиляцию именно тогда, когда она позарез необходима, развеялись полностью.

Поэтому, чтобы обеспечить на даче климатический уют, ее оборудуют принудительными механическими системами вентиляции, независящими от температурных колебаний наружного воздуха и высоты вентиляционной трубы.

В едином канале собраны и дымоходы, и вентиляционные трубы

Механическая вентиляция особенно нужна в проблемных по температуре, влажности и наличию запахов помещениях: котельных, встроенных гаражах, постирочных, мастерских.

Удаляем застойный воздух: принудительная вентиляция

Самый простой вариант принудительной вентиляции включает активную вытяжку и естественный приток. В ней загрязненный воздух механически эвакуируется за пределы дома. Для этого используют разного рода лопастные вентиляторы. Они создают небольшое разряжение на обрезе вентканала, что вытягивает загрязненный  воздух из помещений.
Крышный вентвыход
Ему на смену, по законам физики о равенстве давлений в сообщающихся сосудах, поступает свежий воздух — через приоткрытые окна (или щели в них), зазор под дверью и пр. Для устойчивой работы такой вентиляции необходима атмосферная сообщаемость помещений. Двери с герметичным притвором должны быть как минимум приоткрыты. При закрытых окнах и дверях загрязненный воздух из дачного дома никуда не уйдет: вентиляторы, даже если включить их на полную мощность, будут «захлебываться» и выйдут из строя раньше времени.
Кроме дымохода, в крышной проходке установлены вентиляционные трубы. На заднем плане - река Дон. Фото - А. Савченко

Здесь же уместно рассказать об обеспечении индивидуальной вытяжки в туалетной и ванной комнатах, на кухне, а также в технических помещениях. Устанавливаемые в них локальные вентиляторы по конструкции делятся на осевые и центробежные. График их работы зависит от назначения вентилируемых помещений.

Согласитесь, зачем тратить электричество на работу вентилятора в ванной, пока там никого нет? Совсем ни к чему! Поэтому такие вентиляторы оснащаются разными (по принципу срабатывания) датчиками — движения, влажности и пр. В туалете, например, разумно подключить вентилятор к выключателю.

В туалете, например, разумно подключить вентилятор к выключателю. Фото с сайта http://allwantsimg.com

Однако даже в такой, казалось бы, простой вещи есть свои нюансы. Так, по понятным причинам целесообразно продлить работу туалетного вентилятора минут на 5-10 после выключения света. Простенькое реле времени, включенное в электрическую цепь вентилятора, решит эту деликатную проблему.

Настенные вентиляторы удаляют воздух через каналы, предусмотренные в стенах еще при строительстве дома. Если вы строите дом заново, то уже в проекте следует заложить возможность оптимальной вентиляции помещений. Для этого лучше не «разбрасываться» на локальные, а установить в подсобке или на чердаке центральный вытяжной вентилятор, единый на всю дачу. Его соединяют с объектами вытяжки воздуховодами. Для центрального вытяжного вентилятора конструктивно используется  центробежная схема, способная «перелопатить» воздух из нескольких всасывающих воздуховодов. У таких аппаратов пониженный уровень шума, и все-таки лучше расположить их подальше от спальни и детской.

Дуем в обе стороны: системы приточно-вытяжной вентиляции

У рассмотренных систем трудно найти недостатки в теплую погоду, однако они выявляются с приходом холодов. Дело в том, что воздух зимой идет внутрь без предварительного подогрева. Разумеется, это приводит к сквознякам и к местному переохлаждению комнат. И зимой, и летом такие системы не рассчитаны на очистку воздуха от пыли и запахов. Этот набор недостатков стал причиной создания более совершенной системы приточно-вытяжной вентиляции. Она подает в помещения достаточное количество очищенного и, если этого требует погода, подогретого свежего воздуха. А отработанный выводит с помощью вентиляторов.

Теплоутилизатор - сердце теплосберегающей вентсистемы

Подобные вентсистемы разумно устанавливать в домах по соседству с автострадами. Они не позволят автомобильному смраду отравить дачную жизнь. Требуется такая установка и в помещениях с бассейном. Но создание в них комфортного микроклимата — большая отдельная тема, которую мы сегодня рассматривать не будем.

Для принудительной подачи свежего воздуха разумно использовать заводские моноблочные приточные установки, а не заниматься самодеятельностью. Хотя креативные и мастеровитые дачники могут со мной и не согласиться. За это мы их и уважаем.

Установки монтируют на чердаке или снаружи дома. После очистки и тепловой обработки воздух по сети воздуховодов поступает в комнаты. Расположение воздуховодов также должно быть предусмотрено еще на стадии проектирования. Чаще всего их размещают за подшивным потолком. А это «съедает» 10-15 см высоты помещения.

Нередко в паре с приточной установкой применяют крышный вытяжной вентилятор. Разумеется, приточная установка и вытяжной вентилятор обязаны «тянуть» синхронно, иначе на даче будет то повышенное, то пониженное давление.

Крышный вентилятор. Фото с сайта http://ventilationpro.ru

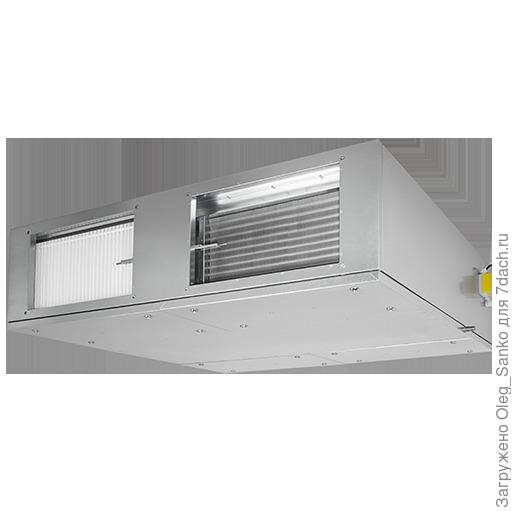

Переходим к серьезным технологиям. То есть не «топорной» перегонке воздуха из пустого в порожнее, а к бережному использованию накопленной в доме тепловой энергии. Это система вентиляции на базе энергосберегающей приточно-вытяжной установки с пластинчатым рекуператором или роторным теплоутилизатором.

Традиционно установка монтируется на чердаке. Для воздухообмена сооружают 2 сети воздуховодов:
  1. Забор воздуха из сада, а также его доставка из установки в помещения идет по сети приточных воздуховодов.
  2. Из помещений воздух возвращается в приточную установку.
  3. И далее уходит за пределы здания по сети обратных воздуховодов

Выходные обрезы подводящих и обратных воздуховодов — единственные видимые элементы этих непростых инженерных систем, наличие которых легко определить по дизайнерским вентиляционным решеткам.

Вентрешетки

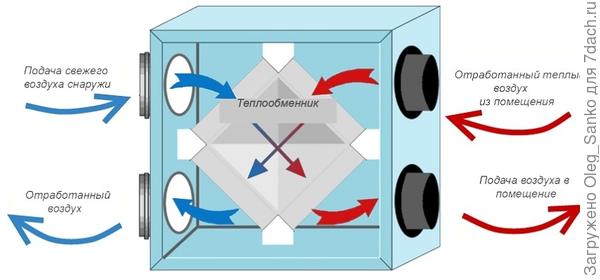

Приточно-вытяжные установки с рекуператором снижают затраты на подогрев приточного воздуха на 10-70 %. В их основе лежит пластинчатый перекрестно-поточный рекуператор — пакет тонких металлических пластин, между которыми оставлены промежутки. Удаляемый из помещения воздух протекает в каждый второй промежуток между пластинами, а свежий — идет через остальные каналы. Поскольку пластины очень тонкие, они без труда передают тепло от нагретого воздушного потока к более холодному.

Приточно-вытяжные установки с роторными теплоутилизаторами импортного производства — вершина вентиляции с максимальным сбережением энергии. Но они достаточно дороги и на обычных дачах пока распространения не получили.
Схема движения потока воздуха

Однако завершить статью я хотел бы ободряющим рассказом об одной замечательной отечественной разработке, достойно воплощенной в металле. Создана она в промышленном Омске, на предприятии «Экотерм». Называется установка УВРК-50. Чтобы понять суть ее работы, можно провести аналогию с тем, как мы дышим на сильном морозе — через теплое шерстяное кашне. При выдохе ему отдается часть тепла и влаги, а при вдохе свежий воздух, проходя через материю, вбирает тепло и влагу и возвращает их организму. Таким образом обеспечивается вентиляция легких с оптимальным энергосбережением.

При использовании этой системы применяется совместная работа двух установок в соседних комнатах. Они попеременно автоматически включают различное направление движения потоков и обеспечивают свежим чистым воздухом квартиру площадью 60 кв. м с минимальными энергопотерями. Энергопотребление не превышает 30 Вт, а уровень шума – 42 дБ.

Вентустановка

Входные отверстия установки облицованы решетками, располагающимися как в интерьере, так и на фасаде дачи.

На разработку этой конструкции сибирских умельцев подвигло неудовлетворительное, я бы сказал безобразное состояние воздуха в помещениях с закрытыми стеклопакетами. И хотя УВРК-50 создавалась для городских условий, нет никаких ограничений для ее использования на дачах.
 Основные элементы установки
Вот вам и загородный лайт-вариант приточно-вытяжной вентиляции. Честь и хвала этим инженерам!

А как обстоят дела с вентиляцией в вашем загородном доме?

Статья размещена в разделах: , , , ,
Автор статьи:
Добавили статью в избранное
user_7456 Станислав Тимофеев и еще 12 человек




Комментарии (3)
Уважаемый Олег. Обоснуйте, пожалуйста, почему воздухозаборник подвала Вы подняли выше уровня пола первого этажа на второй схеме? И почему приточные каналы в помещениях устраивают под потолком?

Мне кажется, эта схема для механической (принудительной) вентиляции.

Вопрос к Олегу: где посмотреть информацию об естественной вентиляции в каркасном доме? Или, хотя бы, принципы такой вентиляции.
Уважаемый МАКСИМ! Я бы подошел бы к ответу на ваш вопрос с другой стороны. Каркасным дома в Российской Федерации, таким, каким мы их знаем в современном исполнении, ну, максимум, лет 20. Причем самым первым. Я имею ввиду, что они используют минераловатный утеплитель. Или стекловатный. Или что совсем плохо для стен — экструдированный пенополистирол. Все это, грубо говоря — ХИМИЯ. Которую надо безжалостно удалять из пространства, где дышат люди, чьи легкие не предназначены для вдыхания волосинок каменной ваты и похожих объектов. То есть, на мой взгляд, с появлением этих материалов встала задача их удаления. Но существовавшая ранее естественная вентиляция не рассчитана на это. То есть ей уже не по плечу гарантированное удаление этой «химии». Я клоню к тому, что раз уж застройщик использовал эффективные средства утепления «минераловатный утеплитель, стекловатный, или экструдированный пенополистирол, то „будь любезен“, используй и современные системы вентиляции, то есть — приточно-вытяжную вентиляцию. Хотя я не являюсь узким специалистов в области вентиляции и кондиционирования, мне в этом совсем не стыдно признаться, думаю, что таких книжных работ, снайперски отвечающих на ваш вопрос, просто нет. Тем не менее, если вы эту комбинацию слов набьете в поисковике, то общие подходы там найдете. otoplenie_i_ventilyatsiya_uchebnik_dlya_vuzov
Удачи!
