Самостоятельный монтаж системы воздушного отопления

Комплектующие системы воздушного отопления

Проект воздушного отопления дома мы разработали на базе воздухонагревателя «АНТАРЕС Комфорт». Это позволило использовать готовые комплектующие, которые изготавливают для систем вентиляции.

Гибкие утеплённые воздуховоды с шумоглушением удалось приобрести на строительном рынке. Там же прикупили и монтажную ленту, алюминиевый скотч, фольгированный пенополиэтилен, металлические профили, герметик, саморезы и скобы для степлера.

Подающие узлы, имеющие сложную конструкцию, пришлось заказать на заводе, изготавливающем воздуховоды. На этом же производстве нашлись и  стандартные изделия: дроссельные заслонки, врезки и т.п.

Магистральный воздуховод чаще всего делают из оцинкованной стали и оклеивают фольгированным утеплителем толщиной 3–5 мм. Но обходится это дорого: 1 м² оцинкованного листа стоит более 180 руб., утеплитель — примерно столько же. В итоге, желая сэкономить,  решили сделать подающий магистральный воздуховод из рулонного вспененного фольгированного полиэтилена толщиной 10 мм.
Система воздушного отопления в частном доме. Рисунок с сайта remonts34.ru

Подающие воздуховоды

Обычно сначала монтируют магистральный транспорт для воздуха, а затем от него уже разводят более мелкие воздуховоды. В нашем случае эта последовательность была нарушена из-за необходимости обеспечить фронт работы отделочникам. Поэтому в первую очередь смонтировали воздуховоды в комнатах.

В СВО на базе воздухонагревателя «АНТАРЕС Комфорт» оконечные подающие воздуховоды — гибкие, и работать с ними очень просто. На всю разводку по комнатам, с учётом прорезки отверстий в перекрытии для подачи воздуха на мансарду, ушёл один день.

Как правило, гибкие воздуховоды соединяют с жёсткими с помощью алюминиевого скотча. Для этой цели лучше подходит его армированная модификация. Можно также использовать металлические или пластиковые хомуты.

В гибком воздуховоде с шумоглушением герметичным является внешний рукав, а внутренний рукав — силовой, который имеет специальную микроперфорацию для поглощения звука. Поэтому при монтаже необходимо уделять внимание обоим слоям.

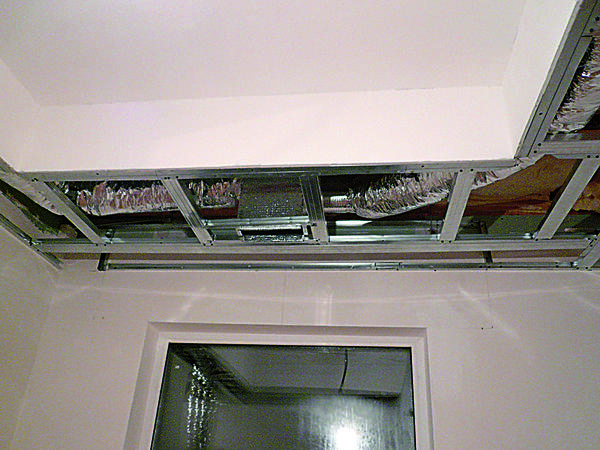

Монтаж гибких воздуховодов в каркас двухуровневого потолка. Фото: С. Егоров

Надо помнить, что внутренний воздуховод должен быть в натянутом состоянии, иначе резко возрастает сопротивление потоку воздуха. Именно по этой причине гибкие воздуховоды не используются в низконапорных СВО таких компаний, как Goodman, Lennox (США) и других.

В воздухонагревателе «АНТАРЕС Комфорт» использован иной тип вентилятора — с напорно-динамическими характеристиками, которые позволяют применить в большом количестве гибкие воздуховоды, что существенно упрощает проектирование и монтаж СВО. Эти вентиляторы — одна из разработок немецкой компании EBM Papst. Единственный их недостаток — высокая цена.

Магистральный воздуховод

После того как были смонтированы оконечные гибкие воздуховоды,  приступили к изготовлению прямоугольного в сечении магистрального подающего воздуховода. Делали его, как уже говорилось, из рулонного вспененного фольгированного полиэтилена толщиной 10 мм.

В магистральном подающем воздуховоде в соответствии со СНиПами для жилых помещений скорость воздуха должна быть не более 3 м/с. Это обусловлено тем, что при более высоких скоростях могут появиться шумы от турбулентности в потоке воздуха. Значит, воздуховод может быть сечением 250х400 мм или 200х450 мм (если круглый, то ∅315 мм). Подача воздуха в комнаты на первом этаже осуществляется с потолка, а на мансарде — с пола или из стен.

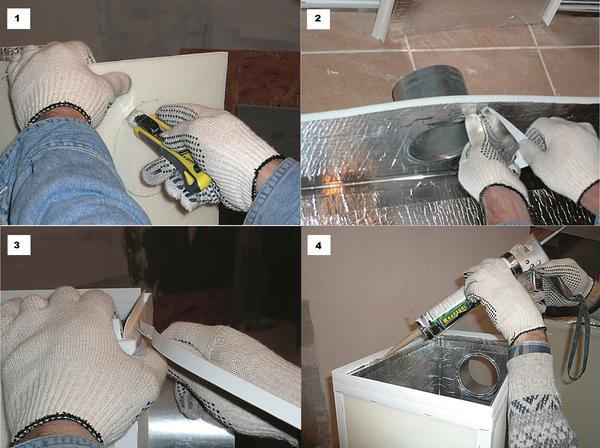

Изготовление магистрального воздуховода. Фото 1. Отверстие для установки врезки.
Фото 2. Крепление врезки алюминиевым скотчем. Фото 3. Крепление Н-профиля для стыковки частей воздуховода. Фото 4. Нанесение герметика на Н-профиль перед окончательной сборкой

На конце магистрального воздуховода желательно иметь участок длиной примерно 50 см без врезки тонких воздуховодов. Это позволит создать в магистрали более равномерное давление по всей длине и, соответственно, подать примерно одинаковые объёмы воздуха в боковые ветви (при одинаковых сечениях).

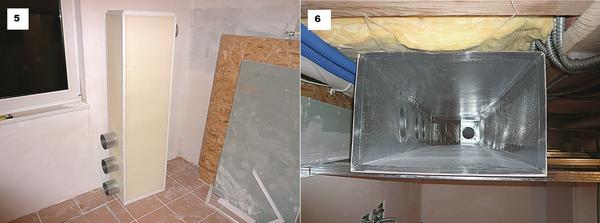

Фото 5. Готовые части магистрального воздуховода. Фото 6. Так выглядит магистральный воздуховод изнутри.

Поскольку вспененный полиэтилен легко режется, то установка металлических переходников от магистрального воздуховода к боковым — не проблема. Ножом вырезают круглое отверстие, вставляют переходник и крепят его алюминиевым скотчем и силиконовым герметиком. Для усиления можно, конечно, использовать и саморезы, но скотч, дополненный герметиком, держится очень прочно. Поэтому саморезы нужны разве что для самоуспокоения. Для соединения частей воздуховода были использованы угловые элементы и Н-профили для виниловой вагонки.

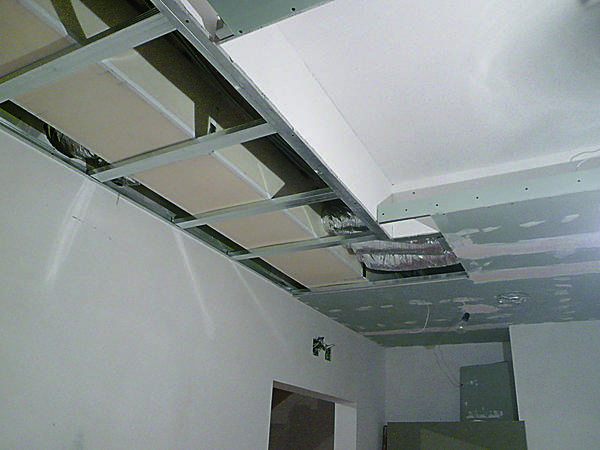

Смонтированный магистральный воздуховод. Фото: С.Егоров

Установка воздухонагревателя

Монтаж самого воздухонагревателя сложностей также не представляет. Под всё дополнительное оборудование (воздушный электронный фильтр, увлажнитель, кондиционер и ультрафиолетовый стерилизатор воздуха) в воздухонагревателе предусмотрены посадочные отверстия и система крепежа. Поэтому сборка всего комплекса «по воздуху» занимает 20–30 минут.

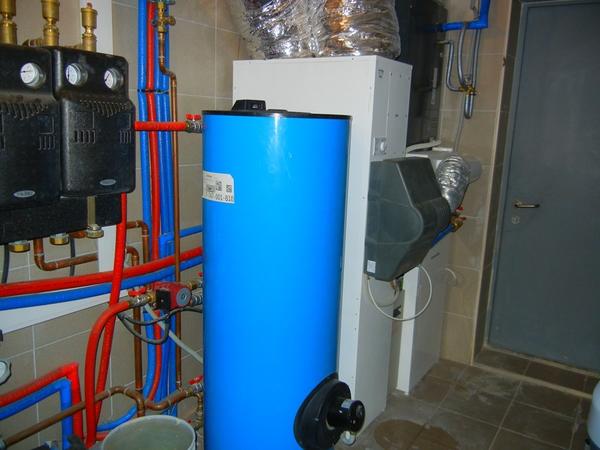

Воздухонагреватель в собранном виде. Фото с сайта new.peredelka.tv

Поскольку в воздухонагреватель «АНТАРЕС Комфорт» могут одновременно устанавливаться водяной и электрический теплообменники, то подать тепло в дом (при достаточном электропитании) возможно в тот же день, когда был начат монтаж СВО. В дальнейшем придётся использовать электрическое отопление до тех пор, пока не появится иное топливо.

В нашем доме предусмотрена система приточно-вытяжной вентиляции на базе рекуператора Lossney LGH-15 RX5-E. Рекуператор — это утилизатор тепла. Он подогревает (или охлаждает) свежий уличный воздух за счёт воздуха, удаляемого из дома.

В нашем случае рекуператор располагается на чердаке. Забор «грязного» воздуха осуществляется из санузлов и котельной. А подача свежего — в возвратный воздуховод СВО, где он смешивается с воздухом, забираемым из комнат здания для циркуляции.


Рекуператор на чердаке. Фото с сайта pro-karkas.ru

После электронной очистки, необходимого увлажнения и подогрева в воздухонагревателе, воздух поступает во все помещения. Летом он предварительно охлаждается в рекуператоре, смешивается с внутренним  воздушными массами и охлаждается во внутреннем блоке кондиционера .

Текст и фото мастер-класса: С. Егоров
