Сколько стоит такое окно
Недавно я поинтересовался ценой на «американские» сдвижные окна-слайдеры и очень удивился: прайс такой, что близко не подойдешь! Конструкция размером 900 на 1400 мм стоит около 30000 руб. И это цена без стоимости установки! Если учесть, что установка обойдется примерно в 10000 руб., то в итоге за одно окно вы заплатите минимум 40000 рублей.После таких простейших подсчетов возникает здравая мысль о том, что такое окно можно сделать и самому. Материалы и комплектующие обойдутся вам в 3000-4000 руб. Особых столярных навыков и дорогого инструмента не нужно. На изготовление одного окна уйдут одни выходные. И при этом вы сэкономите как минимум больше 30000 руб.!
Делаем окно-слайдер своими руками
Кто расскажет об изготовлении такого окна просто и доступно? Известный нам белорусский блогер Яша Косяк, который упорно продолжает эксперимент «Строим дом за 1000 $». Я уже рассказывал о спорной технологии возведения стен этого строения. Но продуманный процесс изготовления окна не должен вызвать вопросов. Мастер-класс пригодится и тем, кто не собирается строить дом из пенополистирола.
Самодельное английское окно-слайдер. Сделано для проекта «Дом за 1000 $». Затраты на материалы не превысили 50 $. Окно сделано без использования дорогих станков. Фото с канала Песни Яши Косяка
Нам понадобится
Для изготовления окна были приобретены 7 досок длиной по 1,5 м с шипом и пазом 90 на 20 мм. Похожие доски могут быть толщиной 30, 40 и 50 мм. Но так как окно было сделано для проекта «Дом за 1000 $», доска куплена самая бюджетная. Наличие шипа и паза позволяет обойтись без фрезерного станка при изготовлении окна.
Для изготовления окна понадобилось 7 досок длиной по 1,5 м. Фото с канала Песни Яши Косяка
Мастер-класс по изготовлению рам и створок

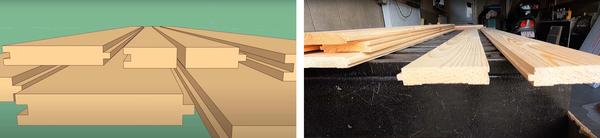

Сначала доски были распилены пополам вдоль на бруски, у которых только шип или паз. Делать это лучше всего циркулярной пилой. Распилить ровно лобзиком — гораздо сложнее. Но изготовив 3-4 окна на заказ, вы окупите любой недостающий инструмент.
Распускаем доски пополам вдоль, используя ручной лобзик. Но лучше эту операцию делать на циркулярке. Фото с канала Песни Яши Косяка

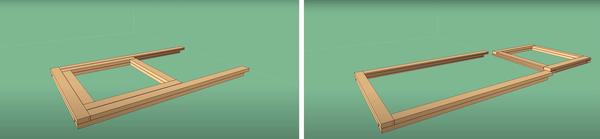

Из брусков с пазами делаем П-образную раму под размер окна. Склеиваем ее, контролируя прямые углы.
Из брусков склеиваем П-образную раму. Фото с канала Песни Яши Косяка
Прямо в раме собираем створку окна, для этого не надо иметь особых навыков. Склеенная таким образом (внутри рамы) створка с меньшей вероятностью деформируется в процессе эксплуатации.

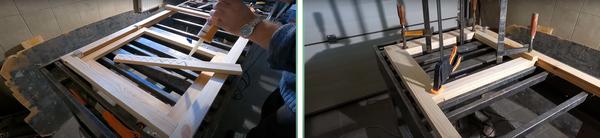

Прямо в раме собираем створку, скрепляем ее полиуретановым клеем. Фото с канала Песни Яши Косяка
Двумя уголками задаем небольшой зазор.
Небольшой зазор при сборке рамы делаем, используя пару уголков. Фото с канала Песни Яши Косяка
Пока полиуретановый клей не застыл, вынимаем створку, чтобы она не приклеилась к раме.
Пока клей окончательно не схватился, вынимаем створку из рамы. Фото с канала Песни Яши Косяка
Повторяем операцию: делаем вторую П-образную раму для второй створки. Склеиваем вторую створку и соединяем рамы между собой.

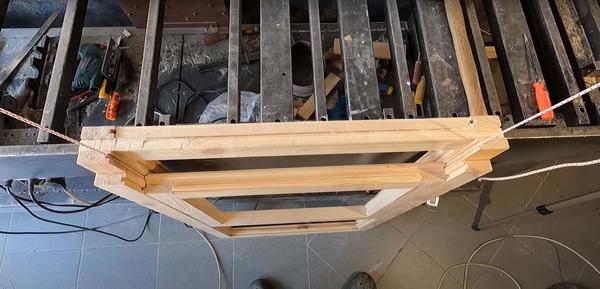

Делаем вторую П-образную раму и склеиваем с первой. Фото с канала Песни Яши Косяка
Дополнительно скрепляем конструкцию шурупами: по углам загоняем удлиненные евростяжки.
Дополнительно соединяем рамы шурупами по углам. Фото с канала Песни Яши Косяка
Шлифуем створки с внутренней стороны, чтобы они перестали тереться друг об друга, но зазор между ними получился бы минимальным. Прикрепляем к раме прочный шнур, который будет спрятан в пазы рамок.
В створке сверлим отверстие, чтобы пропустить через него шнур. Шнур будет соединять створку с подвесом. Фото с канала Песни Яши Косяка
Один конец шнура привязан к створке, другой — к противовесу.
Шнур уложен в паз рамы. Фото с канала Песни Яши Косяка
Внутри створок по центру приклеиваем и прибиваем рейки. Наносим силиконовый герметик по периметру и «сажаем» стекло.
Внутрь створки, по центру, вклеиваем и прибиваем рейку. На силиконовый герметик «сажаем» стекло. Фото с канала Песни Яши Косяка
На стекло приклеивается и прибивается штапик. Переворачиваем створку и аналогично вставляем второе стекло.
После сборки створок оказалось, что штапик слегка выпирает. Сошлифовываем его выступающую часть.
Поверх стекла вклеиваем-прибиваем штапик. Выступающую часть штапика надо удалить шлифмашинкой. Фото с канала Песни Яши Косяка
Вставляем одну створку снизу, переворачиваем, вставляем вторую створку.
Собираем конструкцию, вставляем створки в раму. Фото с канала Песни Яши Косяка

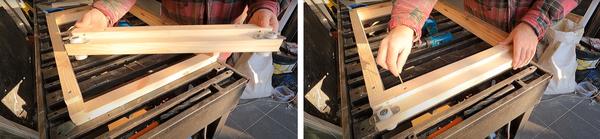

Из остатков бруса (из половины доски) склеена верхняя планка, на которую установлены ролики. Они продаются на всех строительных рынках.
Устанавливаем верхнюю часть рамы. Ее крепим только шурупами. Фото с канала Песни Яши Косяка
Со второй стороны устанавливаем деталь, склеенную из двух брусков. Ее не приклеиваем, а только прикручиваем, чтобы при необходимости оперативно снять — и извлечь створку из рамы.
После сборки прикручиваем по периметру окна обычный наличник.
По периметру конструкции пускаем обычный покупной наличник, который продается на строительном рынке. Фото с канала Песни Яши Косяка
Перед финишной сборкой все детали окна покрашены полуглянцевой акриловой эмалью. Створки окон получились довольно тяжелыми. Чтобы они открывались с небольшим усилием, надо сделать противовесы. В классических англо-американских окнах их делали из свинца, но он вредный… Так что на изготовление противовеса лучше пустить профильную трубу.
Противовесы делаем из остатков профильной трубы. Фото с канала Песни Яши Косяка
Когда противовесы были установлены, произвели примерку.

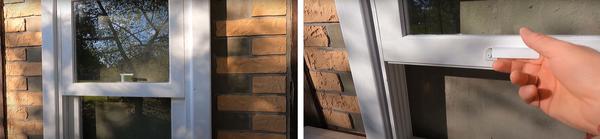

Примерка окна. Створки легко открываются и фиксируются в любом положении. Фото с канала Песни Яши Косяка
Как установить окно-слайдер, чтобы оно работало
Створки легко скользят и останавливаются в нужном положении благодаря противовесам. Вот тут и возник философский вопрос: как такие окна вставлять? Противовесы явно будут мешать, соответственно, они должны находиться в отдельной «коробке». С одной стороны, такое окно не сможет повредить даже очень сильный сквозняк. Однако полости для размещения грузов-противовесов в нашем климате будут мостиками холода. Так что придется обойтись без них.Решение пришло само: свяжем створки между собой, исключая противовесы. Весят они одинаково и будут уравновешивать друг друга. Правда, открываться они тоже будут одновременно.
Если исключить из конструкции грузы, сразу упрощается технология вставки окна. Тут потребовалась небольшая переделка верхней части окна: ее пришлось чуть-чуть подпилить, чтобы переставить ролики. После модернизации осталось их 2 вместо 4.
Немного дорабатываем верхнюю часть рамы, переставляя ролики. Фото с канала Песни Яши Косяка

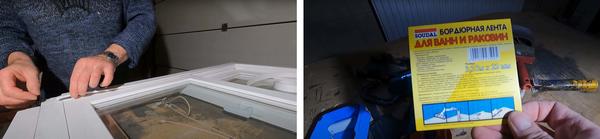

Окно дополнительно герметизировано плотной клейкой лентой для гидроизоляции стыка ванны с керамической плиткой и утеплителем.
Приклеиваем утеплитель. Внутрь створки, по центру, вклеиваем и прибиваем рейку. Фото с канала Песни Яши Косяка
Уплотнитель приклеил к одной стороне ленты. Ленту приклеил вдоль стыка со створкой. По две такие ленты — с двух сторон рамы. К нижней створке приклеил штапик, он будет отводить воду от притвора. Нижний брусок сошлифовал под наклоном.

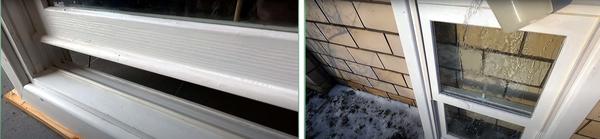

С внешней стороны к нижней створке приклеен штапик, который будет отводить воду. Фото с канала Песни Яши Косяка
Так как верхняя створка внахлест перекрывает соединение с нижней, вода не будет затекать в стык. Воду от нижнего притвора отведет штапик, а уплотнитель создаст полную герметичность.
Изготовление таких окон по сути является хорошей идеей для бизнеса в гараже. Выставляем окно на продажу за 12000 рублей. Делаем за месяц всего 10 окон — и получаем доход в 100000 рублей в месяц, не особо напрягаясь.
