Предыстория

Со строительством дачного домика мы, конечно, опаздываем. Надо было бы это делать лет 5-10 назад. А сейчас уже жить в нем с весны до глубокой осени (как, например, София из Белоруссии) и наслаждаться природой. Но так получилось, что на пенсию мы вышли поздно, и только год назад купили дачный участок.

Все прошлое лето ушло на подготовку к стройке.
Наш участок правильнее было бы назвать садом: растут тут культурные и дикие деревья, кустарники, полудикий виноград и много-много цветов.
Домик буквально по сантиметрам пришлось «втискивать» между яблоней, грецким орехом, фундуком и берёзой. Эти четыре дерева  были приоритетными. Остальные же: две кульги (дикий абрикос) и грушу-дичку выкорчевали, а виноград и цветы — пересадили.
И все равно деревья буквально окружают наш будущий домик. И главная здесь, конечно, Береза: высокая, могучая. Во всей округе такой больше не найти. (Может быть, северян она и не удивит, но это же — юг!)
Фото, к сожалению, выложить не могу, не получается её во весь рост сфотографировать.

А еще пришлось передвинуть железный сарайчик.
Соседка, когда увидела его на новом месте, спросила: «Трактором?»
А мы с помощью круглой трубы и рычага переместили его вдвоем с мужем. Трактор бы нам все деревья переломал…

Ads by

Проект, мысли и планы

Когда в прошлом году я задавала на сайте вопросы по строительству, наш эксперт Олег Санько первым делом спросил:
— «А проект есть?»
И я гордо ответила:
— «Да, есть!».
Хотя, что это за проект? Скорее эскизный чертеж в двух проекциях.
Вот он, наш будущий домик в проекте.
Не судите строго за качество — эскиз рабочий.

Эскиз
Эскиз

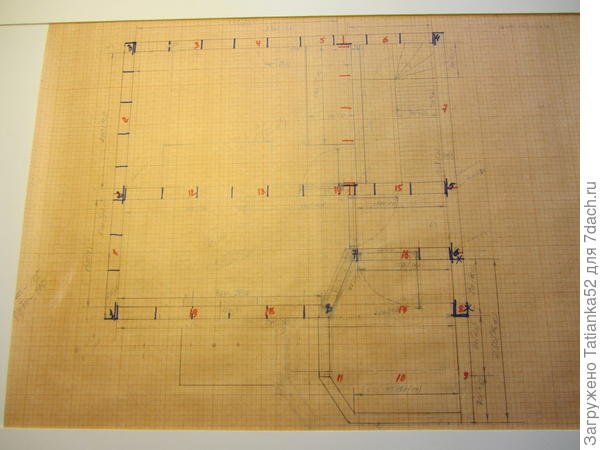

План домика
План домика

Мы сразу решили, что домик будет деревянным. Каркасным.
В нашем крае нет промышленных лесов, лесопилок, поэтому строят дома из камня, кирпича и пеноблоков… Но нам нравится дерево! Оно теплее, душевнее, что ли. И дышаться в нем будет легче, и находиться в нем приятнее. Это же дача!

Строить муж решил все сам. Он у меня вообще не доверяет наемным работникам. А сам все делает с многократным запасом.
Всю весну и лето прошлого года  вечерами и ночами муж «шерстил» интернет. По крупицам собирал информацию о строительстве, примерял ее к себе.
Он ведь не строитель, он только учится. Но новое дело так захватило, что теперь все мысли стали только о нем.

Итак, каркасный домик.  Теплоизоляция: плиты и пленки — ROCWOOL. Фундамент столбчатый с асбестоцементными трубами.
Вот о нем я вам сегодня и расскажу.


Этап первый — фундамент

Его начали делать только в сентябре, вернее, копать под него ямы.
Глубина промерзания у нас 60 см. Ямы копали на 1.2 метра. Обычными лопатами такую глубину не осилить. Один знакомый товарищ, например, вычерпывал землю из ямы совочком, стоя на коленках. Муж сделал себе лопаты с длинными черенками.
Чтобы распилить 5-метровые асбоцементные трубы на куски по 1,2 м, подвели к участку электричество.

Столбы ставили  так:

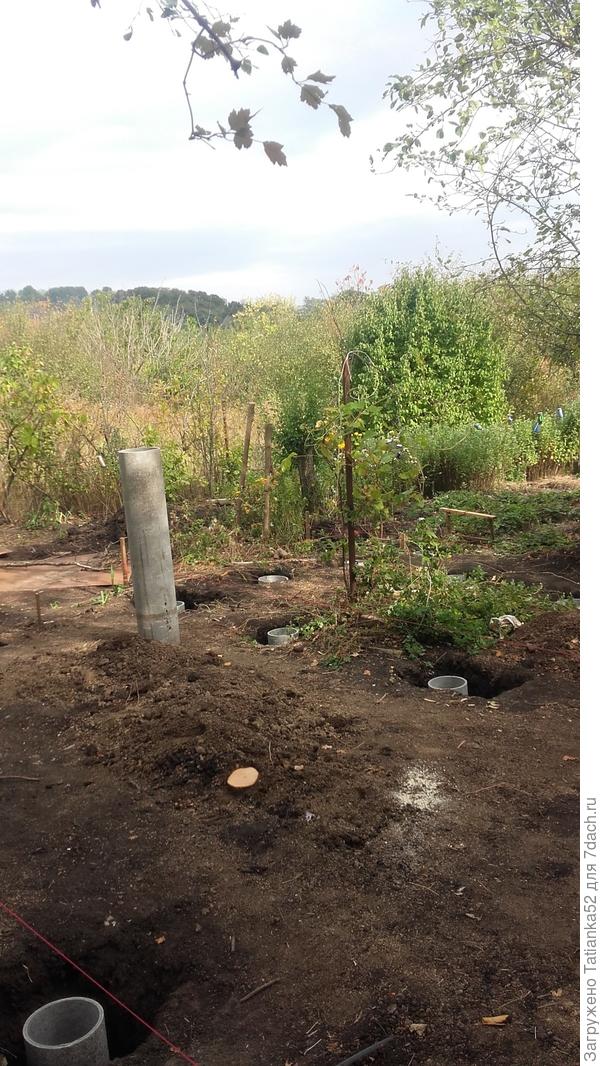

Почти начало
Почти начало

На дно ямы слоем в 20 см засыпали песок, поливали его водой и хорошо утрамбовывали.

Затем, через время (чтобы песочная подушка подсохла) в яму устанавливали трубу. Снаружи трубу засыпали песчано-гравийной смесью приблизительно на 1/3, чтобы труба стояла. Выставляли её по уровню.

Следующий этап — бетонная подушка. Заливаем в трубу на 1/3 ее высоты бетонный раствор (ведро цемента, 3 ведра песка, 4 ведра щебня и 0,8 ведра воды).

Да, забыла, перед установкой по верхнему краю трубы просверлили два диаметральных отверстия. Теперь в них горизонтально вставляем металлический прут. За этот прут труба поднимается вверх на 20 см, и под ней образуется бетонная подушка.

Строители в интернете советуют, чтобы бетонная подушка не соприкасалась с песочной, предварительно надевать на трубу полиэтиленовый пакет. Муж решил делать без пакета, так как домик у нас небольшой и не тяжелый. (Строительные спецы, не закидывайте нас тапками!)

Затем в яму вокруг трубы снова засыпаем песчано-гравийную смесь, поливаем водой и трамбуем. Вертикальность трубы контролируем уровнем. После этого заливаем в трубу бетон, протыкая его арматурой, чтобы выходил воздух.

Для прочности столбика в трубу  забиваем  3 прута арматуры.
Для крепления деревянной обвязки к столбам фундамента в трубы вставили по три шпильки на каждую стену.
(Остальные трубы будут крепиться анкерами)

Шпилька для крепления обвязки
Шпилька для крепления обвязки

Первый столбик ориентировали по горизонтальному шнуру. Остальные — по уровню с первым и для контроля — горизонтальный шнур.

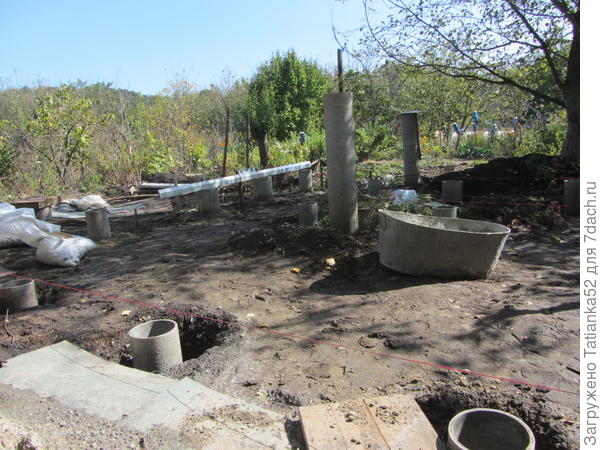

Сверяем по уровню
Сверяем по уровню

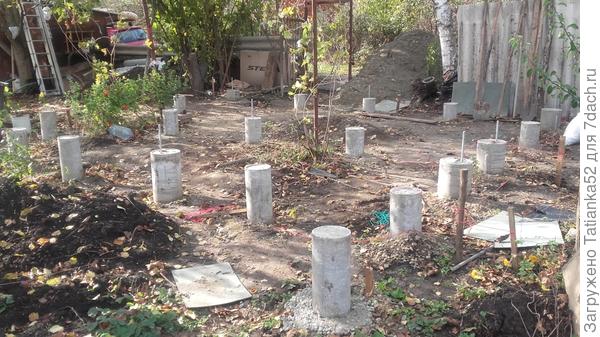

Вот что получилось
Вот что получилось

Вообще-то в планах на прошлую осень еще была и нижняя обвязка. Надо было связать все столбики между собой, чтобы за зиму земля при вспучивании не подняла их.
Но… не успели. Что же сделаешь? Жизнь вносит свои коррективы. Зимы у нас не сильно морозные, столбы стоят ниже глубины промерзания где-то на 40 см.
Все будет хорошо!
И вот в таком виде наш фундамент стал ждать весны.


Что можно было сделать лучше?

Бетон в трубу надо было заливать «с горкой». У нас было вровень с торцом. Бетон немного осел. Весной пришлось добавлять — лишняя работа. Было бы легче стесать лишнюю верхушку болгаркой.

Вот пока и все.
Весной начался второй этап — каркас.

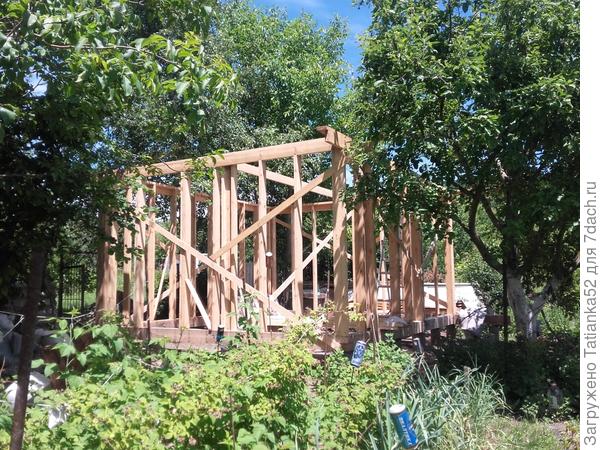

Сейчас наш Домик у Берёзы уже выглядит так.

Так выглядит домик сейчас

Но об этом в продолжении.
Спасибо, что дочитали до конца.
Жду откликов и вопросов. Может быть, кому-то пригодится наш опыт.

Запись размещена в разделах: , , ,
38 комментариев 34 спасибо за запись 10 в избранном 10635 просмотров
Поделиться ссылкой
Копировать ссылку
Автор записи:
Добавили запись в избранное
ok_558229277409 Натали Ђ и еще 9 человек




Комментарии (38)
Доброе утро, Татьяна! Начал читать ваше технологическое повествование и… с колоссальным удивлением обнаружил там упоминание о своей персоне. Крайне рад за вашу будущую фазенду. С таким вдумчивым супругом на стройке не ожидается НИКАКИХ промахов. Касательно «многократного запаса» вы совершенно правы. Такой основательный фундамент выдержит не только «каркасник», но и увесистый «кирпичник». У меня два слова для тех наших читателей, кто последует вашему примеру и решит пилить «электричеством» асбестоцементную трубу. Наверное, вы использовали «болгарку»? При такой «пилке» неизбежно образуется асбестовая пыль, действительно вредная для здоровья человека. Поэтому выполняйте эту операцию обязательно в соответствующей лицевой маске.
Удачи на даче на благодатной ставропольской земле.
Если есть еще технологическая возможность, пришлите фотографию крепления нижней обвязки к фундаментной конструкции. Спасибо.
Или это предусмотрено для следующей серии повествования?
Последний раз редактировалось
Здравствуйте, Олег! Большое спасибо за Ваш положительный комментарий! Честно говоря, немного побаивалась, как отреагируют специалисты. Вы правы, мой муж старается все делать основательно. К тому же у нас бывают сильные ветры, приходится перестраховываться. Однажды на дачной остановке слышали такую историю. «А вон с того дома крыша три раза улетала. Хозяева приезжают, а она „стоит“ на пустыре. Привязывать надо!» И смех, и грех.
А насчет респиратора, спасибо за дополнение. Да, использовали «болгарку». И, конечно, пользовались респиратором.
О креплении обвязки расскажу в продолжении. Просто, создаю посты медленно (наших девчат-админов уже затерроризировала вопросами), поэтому, чтобы успеть, выложила пока первую часть.
Татьяна, добрый вечер! Я наверное зевнул — вы публиковали завершающий вариант вашего дома?
Строим домик у Березы. Этап второй. Каркас
Олег! Вот ссылка на второй этап. Вы его читали. А окончательно домик ещё не достроен. Этим летом начнем внутреннюю отделку делать.

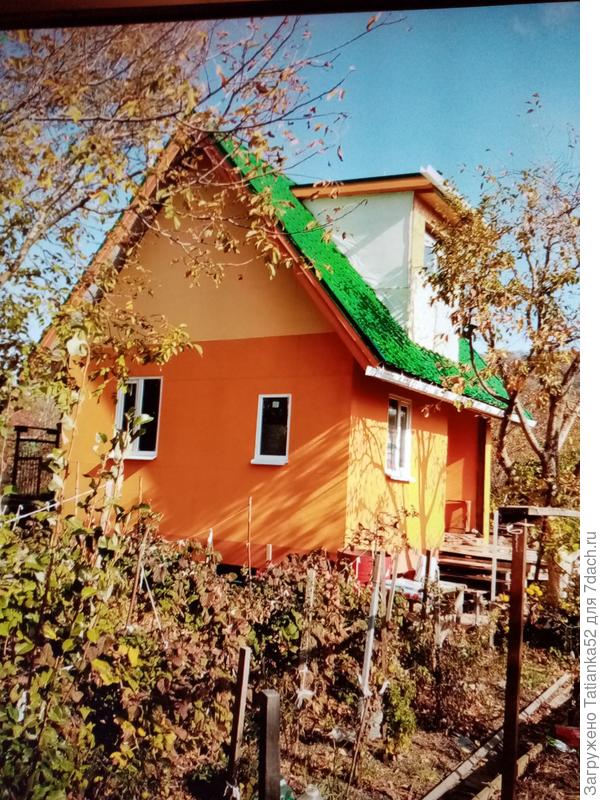

Вот такой он был осенью
Вот такой он был осенью


Спасибо Татьяна за ответ! Не домик, а просто сказочная игрушка. Удачное сочетание цветов. Когда деревья обретут привычную зелень, то крыша станет удивительно органичной. Всегда рад столь качественным вестям со Ставрополья!
Олег, спасибо за комплименты нашему дому. Это в общм-то еще промежуточный вариант: снаружи стены оббиты ЮСБи. Планируем обшить его иммитацией бруса. Но цвета постараемся оставить те же. Муж к краскам относится трепетно.
На фронтоне мансарды будет вырезано окно. На «балкончике» тоже окно стоит временное. А перед входной дверью пока только основа веранды.
Есть и неудача. На лицевой стороне один «глаз»-окно ниже другого. Сделали из экономии — получилось некрасиво. Думаем доработать высоту окна оформлением.
Работа идет медленно, но быстрее не получается. Ещё раз спасибо за комплимент.
Олег! Сделала сегодня фотографии крепления обвязки к фундаменту. Темновато, весь день дождь. Работать не дает.
Крепление шпилькой
Крепление шпилькой

Крепление анкером
Крепление анкером
Танечка, мне очень понравилась вторая фотография. На первой «моя фишка» видна, но еле-еле. Тут бы я хотел, чтобы наши читатели, которые будут изучать нашу переписку, заметили, что между древесиной и асбестоцементной трубой с бетонной начинкой МУДРО проложены листы толстого гидроизоляционного материала. Скажем, современный рубероид.
Может возникнуть вопрос — А ЗАЧЕМ?
Докладываю — при всей внешней «вековой прочности бетона», есть в нем и «пятна на солнце». Дело в том, что опущенный в грунт, по нему начинает двигаться грунтовая влага, причем вопреки закону всемирного тяготения, снизу — вверх. Это называется капиллярный подсос влаги. Этот эффект заметили не вчера. Еще наши российские предки, опирая свои могучие срубы на каменные валуны (работающие фундаментом), прокладывали между древесиной и камнем бересту, по определению не пропускающую влагу. А рубероид — лишь современная попытка приблизиться к природным материалам.
Танечка — БРАВО!!!
Олег! Вы своим «браво» прямо вгоняете нас в краску. А у нас и внизу под столбом (на песчаной подушке) лежит подложка из рубероида. Я о ней забыла написать.
Олег! А ещё хочу спросить про «моя фишка» Это у Вас тест такой? Как у моего мужа, когда он в аптеку идет. Тест на цитрамон. Спрашивает, сколько он стоит и определяет, дорогая ли аптека.
Татьяна, здравствуйте! Пожалуйста, продолжайте рассказывать про свою стройку. Собираюсь на даче построить каркасную баньку. Очень интересно, как и что вы делаете. И если можно, то побольше фотографий. Пару идей о столбчатом фундаменте уже почерпнул. Спасибо!
Андрей! Добрый день! Очень рада, что Вам может пригодиться наш опыт. Для того мы тут и общаемся, чтобы помогать друг другу. (А я к вам еще за помощью по деревьям обращусь.) Думаю, что в продолжении как раз и будет больше фотографий. А вот по фундаменту муж вспомнил еще один нюанс. Там, где про песочную и бетонную подушки. Мы их все-таки разделили. Чтобы бетон не вытягивал влагу, на песок положили подложку из рубероида.
Татьяна, вы случайно не описались в последней фразе? Быть может, вы хотели сформулировать «чтобы песок не вытягивал влагу из бетонной смеси»?
Спасибо за выполнение моей просьбы — прислали фотографии нижнего пояса. Позвольте использовать эти фотографии в дальнейших обсуждениях фундаментных проблем?
Касательно совершенно справедливого замечания Андрея о пропитке древесины специализированными составами. Еще не использованные деревянные компоненты советую окунать их в импровизированный желоб. Окунание в желоб — это более солидная пропитка, нежели просто «кистью помахать». Слева на фотке — желоб, справа — готовая к укладке древесина. Однако, памятуя ДОБРОСОВЕСТНОСТЬ вашего супруга, я уверен, что он и кистью все выполнит просто супер. Привет ему сердечный. Вы пишите, что у вас идут проливные дожди. Это подкидывает идею только о том, что перед покрытием древесины она должна быть сухой, чтобы влага в дереве не «отфутболила» жидкостной состав. Но думаю, под жарким ставропольским солнцем будет достаточно для сушки 2-3 безоблачных дня.

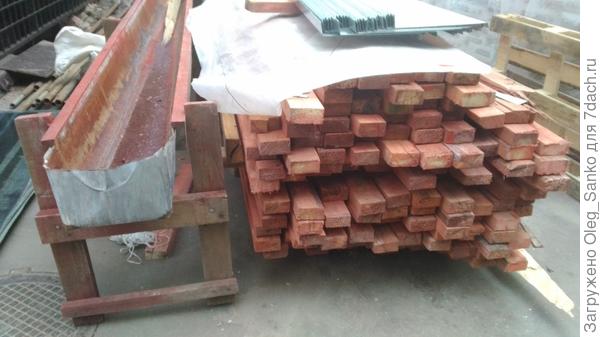

Желоб для пропитки — слева
Желоб для пропитки - слева
Олег, вам отдельное спасибо! Метод пропитки окунанием в желоб утащил в копилку.
Доброе утро, Андрей! Признателен за «спасибо» и читателя-дачника, и мастера. Если приведенное фото сделанное при ремонте городского дома, в котором живу, причем 3 дня назад, то нижележащая фотография выполнена при сооружении коттеджа, в строительстве которого и я принимал участие.
Было сбито «корыто» из досок и там проложена плотная пленка. Туда и залили раствор. Я тоже привык, как и вы, к красящим растворам.
Поясню для Татьяны. Когда на строительстве дачи трудится не собственный добросовестный и рачительный супруг, а наемные рабочие, то ты должен быть уверен, что они выполнят все технологические приемы полностью, а не умыкнут купленные на твои деньги стройматериалы на чужой объект. И красящий раствор сам по определению заставляет использовать его именно на твоей стройке. Татьяна, я вовсе не перешел на ТЫ в общении с Вами — это просто упрощение для образности речи.
То есть красящий раствор — ради учета и контроля.

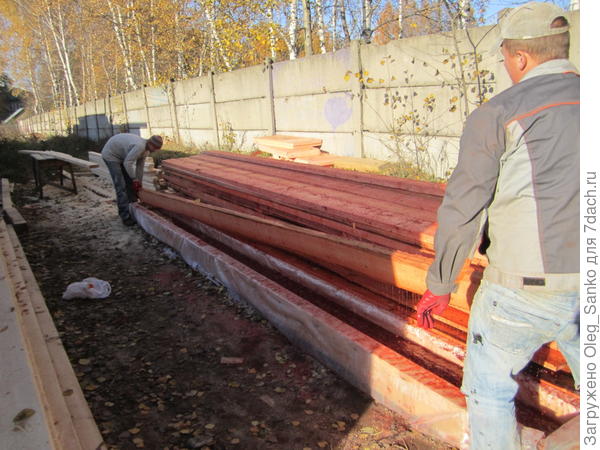

Окунание древесины в антисептический раствор
Окунание древесины  в антисептический раствор
Олег! Мы тоже сначала выбрали для обработки Сенеж, начиталась я на сайте о нем хороших отзывов. Но… в нашем городе его не продают. Нет дилеров. А через интернет получалась очень дорогая доставка. То, что есть в наших магазинах, нас не впечатлило. А тут ( опять же через интернет ) нашли в Ставрополе фирму, которая строит деревянные дома. В их магазинчике нам и предложили Лигнофикс. Кстати, только у них и джут смогли купить, больше нигде нет. Дома-то деревянные практически не строят
Да, Татьяна, условия у вас особые — и по отсутствию древесины, и по месту локализации деревянного дома в Ставрополье, и, что главное для меня — в уже готовом и плодоносящем саду. В каком районе Ставрополья ваша стройка? С интересом посмотрю из космоса на вас.
Упомянутый Вами в письме к уважаемой Людмиле мужской недостаток, заключающийся в отсутствии внимания к нюансам, бесспорно имеет место. Правда, я тут же вспомнил, что месяц назад в переписке с одной из читательниц рискнул вспомнить единственный тополь на весь аул из «Первого учителя» Чингиза Айтматова, который распилили на крышу школы.
Наверное, вашу единственную на всю округу березу можно будет увидеть со спутника?
Если ваш регион серьезно «шерстят» спутники-шпионы.
Касательно «фишки» гидроизоляционного барьера между фундаментом и базовым сооружением. Я свою служебную обязанность вижу в технологических подсказках нашим читателям различных «трудных мест» сооружения дачи. Одна из часто встречающихся ошибок — отсутствие такого гидроизоляционного разрыва. А на вашей фотографии он ОТЛИЧНО виден. Поэтому я обратил на него внимание читателей вашего поста. В подтверждение сказанного привожу собственную фотографию этого же технологического места, сделанную у соседской дачи. Практически ваш вариант.

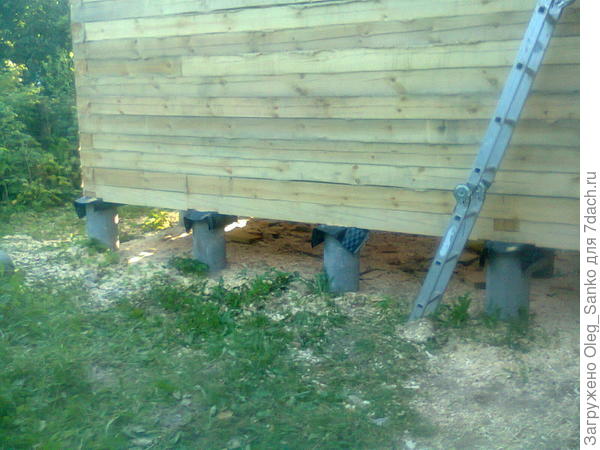

Создание гидроизоляционного барьера

Создание  гидроизоляционного барьера
Дача находится между хутором Грушевым и Грушевым Нижним. Остановка называется хутор Вольница. В нескольких км Кравцово озеро. Это на юге Ставрополя. Кооперативов несколько. Наш «Зеленая роща 2». Мы как-то искали, свой дом не нашли. Может Вам повезет?
Ну наконец то, Татьяна, я изучил со спутника ваши благословенные места… Постройки между Грушевым и Нижним Грушевым просматриваются очень достойно И даже фотографии Кравцово озера есть. Красота! Удачи в конкурсе. Если окажусь в числе судей, скажу априори — вы одни из моих предпочтительных фаворитов. Благодаря вдумчивости вашего супруга.
Как сейчас дела на стройке?
Олег, здравствуйте! Как здорово, что Вы наши места нашли! Надо будет и нам ещё раз попробовать.
Кравцово озеро — это моя любовь! Когда мимо проезжаем — наглядеться не могу. Как-нибудь буду посвободнее, расскажу о нем. У озера ещё и тайна есть.
Стройка продвигается потихоньку. Я второй этап выложила. Плохо?
Прошу дать ссылку на второй этап. Я его зевнул.
Олег, подскажите, через какую программу Вы смотрите? У нас только снимок с космоса, да и то от апреля. Озеро — пятном. Деталей нет.
Признаться, Татьяна, для меня достаточно www.maps.google.com
Посмотрел на фотки и огорчился. А пропитка?! Это же так нельзя оставить. Оно сгниет через 10-15 лет. Особенно проблемные места там, где доски плашмя соединены в брусья. Особенно в местах, где наметилась уже синева. Обязательно мужу напомните о необходимости защитить древесину. Это вполне можно еще сделать. Антисептические пропитки бывают разные. Поскольку у вас стройка под открытым небом пока, то надо использовать такую, которая не вымывается из древесины. Как вариант нижнюю обвязку, наиболее подверженную действию сырости можно пропитать дешевым техническим маслом типа трансформаторного или автола (М8В). Только упаси боже не отработкой. В доме ведь придется и жить иногда.
Андрей, Вы зря огорчились. Обвязка и все стойки пропитаны антисептиком. Это чешский препарат Лигнофикс. Он практически не изменяет цвет дерева. Поэтому Вы её и не заметили. Я во второй части об этом напишу. Обвязка сделана еще в апреле. А сейчас почти два месяца льют дожди. Вот дерево и посерело.
Вот и славно.
Я-то привык к цветным составам. Они удобнее в работе. Сразу видно где пропуски в обработке.
Таня! Ваш рассказ прочитала с интересом, спасибо за подробное изложение.
Но мои мысли о другом. Посмотрела картинку Вашего будущего дома — крылечко под навесом. Мой опыт дачницы в Краснодаре и опыт соседки подсказывают необходимость террасы под навесом смежно со входом в дом. Обеденный стол, кресло или диван для краткого отдыха и посиделок. Место для сушки трав и луковиц. Здесь же обмолачиваю семена, перебираю луковки тюльпанов, лука, овощей. Здесь же закалка рассады и другие дела. Выполнять их в сарае не очень удобно. А рядом с домом — приятно. Навес — от солнца, дождя. Чтобы за мебель на террасе не беспокоиться в непогоду. Вы же постоянно будете в хлопотах хозяйственных, и будете радоваться окружающей зелени, цветам и свежему воздуху. И шуму берёзы.
Ещё одно. Нужно обязательно иметь тёплую комнату в доме для ночёвок в межсезонье. Чтобы в «февральские окна» полноценно потрудиться на даче. И не только. Всю дачу отапливать нет необходимости. Дров с Вашей дачи будет достаточно, дровяник нужен. Обдумайте мои советы.
Людмила, здравствуйте! Спасибо за комментарий и советы. Очень приятно, что Вы упомянули о Березе. Мужчинам не до таких ньюансов, у них главная техническая сторона.
Про террассу Вы правы. Мы тоже о ней задумались. И уже столбики муж поставил. Она не вошла в основной, нарисованный, проект, ее потом додумывали. То есть, террасса будет продолжеием крылечка. Только делать ее хотели застекленной. У нас с этой стороны господствующие ветра. А теперь, после Вашего совета, думаем, может быть открытой все-таки оставить? А если уж достанет это дутье, тогда и застеклим. Но в любом случае террасса будет достраиваться после основного дома. Нам сейчас важно успеть крышу до зимы поставить.
Про печку тоже думаем. Ставить будем ее в спальне.
Хорошее описание, качественные фотографии, мой плюс. А по поводу веранды: ее не обязательно стеклить полностью, главное — закрыть основную ветреную сторону. У меня не сплошняком закрыто, но закуток от ветра есть, и это приятно. Одну сторону можно завить вьюнами или просто повесить шторы, у меня висят.
Спасибо, Люся, будем думать.
Почитала всех и все вы молодцы, трудолюбивые и вдумчивые. Я проектировщик с большим стажем и деревянных домов, проектов их и строительства сделала немало и скажу одно — столбы и заглубление для такой лёгкой конструкции можно не делать вовсе. Завозите непучинистый грунт, а вкапываете траншеи с запасом по ширине и на глубину не более полумета, трамбуете с проливкой, можно цементным молоком. Даёте день-два постоять и сверху ставите опалубку для бетонных лент под стены, сечением где-то не более 400 х 400 и всё. Даже можно не армировать вовсе. А после всё почти так же — гидроизол на верхнюю грань после твердения ленты в 28 дней, потом можно цоколь из пары рядов кирпичей, если хочется крыльцо повыше, ещё раз гидроизоляцию и ваш сруб. При этом обвязка будет не в пролёте на столбах висеть, а вольготно лежать на гидроизоле на сплошном основании. Вот не понимаю откуда эта теория о столбиках взялась. Лента без заглубления, да ещё в вашем чудесном климате, много лучше.
Каждый волен выбрать свой вариант.
Добрый всем вечер во всех концах страны! Очень интересно и познавательно прочесть мнение ЮЛИИ — р е а л ь н о г о и опытного специалиста в области расчета и сооружения объектов малоэтажного строительства.
Правда, к тезису о том, что «можно не армировать ленту вовсе» под каркасник у меня как-то душа не лежит. Все-таки следует предусмотреть что-то конструктивное, что будет работать на сопротивление напряжению растяжения. Хотя в ленте его (растяжение) собственно, найти будет не просто. А о возможном сдвиге грунта (источнике растяжения) Юлия предупредила читателей завозом НЕ ПУЧИНИСТОГО грунта. Предполагаю, что «теория о столбиках» появилась в фарватере поиска путей сокращения расходов материалов, идущих на сооружение фундамента.
Татьяна, читатели в нетерпеливом ожидании вашей следующей серии повествования. Удачи!
Следим как продвигается ваша стройка, удачи!
У меня в прошлый раз не получилось оставить комментарий, а сегодня все отлично работает, быстренько пишу.
Очень-очень понравился ваш подход к строительству и ваш рассказ. Все понятно, а с комментариями специалистов получается просто пособие по строительству. Мой муж тоже всегда ко всему подходил с меркой «если уж делать, то на века», я такой подход уважаю. Свой плюс я поставила уже раньше. С удовольствием будем следить за вашей стройкой и болеть за вас, читаем все вместе с дочкой и зятем
Евдокия, большое спасибо за оценку! Очень приятно!
А продолжение уже есть. Этап второй. Каркас.
Танечка, спасибо большое за публикацию! С большим интересом прочла подробное описание, просмотрела не единожды все фотографии, а также все комментарии, несколько раз перечитывая комментарии специалистов. Спасибо, спасибо всем!
