При отсутствии магистрального газоснабжения необязательно отапливать дом углём, дровами или соляркой: в качестве топлива можно использовать сжиженный газ из газгольдера. Несмотря на ощутимые первоначальные затраты, этот способ очень быстро себя оправдает за счет низкой стоимости пропан-бутана.



Своей газ - это не мечта, а реальность. Если у вас есть система автономного газоснабжения
Своей газ — это не мечта, а реальность. Если у вас есть система автономного газоснабжения

Наш загородный дом находится на склоне в небольшом уютном посёлке. Строение пригодно для зимнего проживания, но вот беда: выделенной электрической мощности в 4 кВт для отопления и других нужд — маловато. Газовая магистральная труба проходит по границе нашего населённого пункта, но когда её дотянут до нас, неизвестно. А с печкой, сажей и золой нам, городским жителям, возиться не хочется.


Для автономной газификации используют специальную ёмкость — газгольдер. Фото с сайта pinterest.ru

Конечно, существуют радиаторные системы отопления с дизельными водогрейными котлами. В принципе работают они нормально. С приобретением дизтоплива проблем нет — объявления о доставке встречаются часто. Ещё можно отапливать дом с помощью автономного газоснабжения, используя специальный резервуар — газгольдер. Для реализации обоих схем есть и отечественное, и импортное сертифицированное оборудование. Выбор его весьма разнообразный и по комплектации, и по цене.

Ads by

Газ или дизель?

Ёмкость для дизтоплива значительно дешевле, чем накопитель для хранения газа, а установить её можно в отдельном помещении котельной. К минусам следует отнести то, что отопительные котлы на солярке значительно дороже. К тому же, для их монтажа требуется обособленное помещение котельной. По стоимости за литр и в пересчёте на калории дизель в 1,5 раза дороже сжиженного газа. И, что немаловажно – при всём этом будет отсутствовать возможность подключения кухонной плиты.

Система газового теплоснабжения предусматривает возможность установки настенных газовых котлов в помещении кухни или санузла. Удельная стоимость тепловой энергии при этом будет меньше.

Минусы, конечно, тоже имеются. Прежде всего — это ощутимые затраты на приобретение и установку ёмкости для хранения сжиженного газа. А при её эксплуатации придётся соблюдать более строгие требования правил пожарной безопасности.


Система отопления дома и бани на основе автономной газификации. Рисунок с сайта pinterest.uk.com

И всё же, рассмотрев все преимущества и недостатки указанных систем, мы сделали выбор в пользу автономной газификации. Конечно, установка обойдётся дороже, но она окупится при использовании дешёвого топлива. А дом, подключенный к газоснабжению, будет обладать большей ликвидностью.


Объём газгольдера

Изучив предложения компаний по монтаже газгольдеров, определились с необходимым набором опций. Поскольку мы периодически отлучаемся в город, решили дополнительно установить датчик-сигнализатор загазованности и электромагнитный запорный клапан. Они позволят защитить здание в случае аварийного выключения котла.



1
Ввод газопровода в дом с электромагнитным запорным клапаном и ручным запорным краном. (Фото автора)

Газгольдеры изготавливают в основном из стали с антикоррозионными (эпоксидными) покрытиями. Для загородных домов выпускают ёмкости на 2700, 4850, 6400 и 9150 л. При расчёте необходимого объёма  обычно исходят из среднего расхода — 25–35 л в год сжиженного пропан-бутана на 1 м² отапливаемой площади дома. Но такой расчёт учитывает только отопление. При дополнительном использовании газа для приготовления горячей воды объём потребления увеличивается.

Многие домовладельцы, пытаясь сэкономить, выбирают газгольдер поменьше (2700 л), справедливо полагая, что смогут заправляться чаще. Но следует учитывать, что выбор резервуара напрямую влияет на мощность котельного оборудования, которое будет использовать пропан-бутан из выбранного резервуара.


Газгольдеры с разным объёмом. Фото с сайта wroclawiak.pl

Не вдаваясь в физику фазовых переходов, укажем, что от объёма накопителя зависит интенсивность испарения и количество газа, поступающего в котельную установку. Существует прямая зависимость между геометрическими размерами газгольдера, уровнем его наполнения, температурой почвы вокруг и максимальной мощностью котла.

Для мощного отопительного агрегата требуется большой газгольдер. Так, для прибора мощностью до 15 кВт достаточно газгольдера объёмом 2700 л, а при мощности 15–40 кВт необходима ёмкость 4850 л. Если же речь идёт о 40–60 кВт, то в этом случае уже понадобится резервуар с максимальным объёмом — 6400 л.


Глубоко ли закапывать?

Газгольдер должен быть установлен на определённую глубину. Бутан (тяжёлая фракция газовой смеси) расположен в нижней части резервуара, и при t = 0 C° прекращается его испарение. В Московской области и прилегающих регионах глубина промерзания грунта составляет 1,5 м.
Чтобы обеспечить стабильное испарение бутана зимой, резервуар нужно поместить на глубине 1,9-2 м.

Газгольдеры производят нескольких типов в зависимости от того, насколько их можно заглублять. Стандартные устройства предназначены для сухих песчаных и супесчаных грунтов с глубоким залеганием грунтовых вод. Такие ёмкости оснащают низкой горловиной.


резервуар для хранения сжиженного газа с высокой горловиной. Фото с сайта propaneplus.com

Выпускают газгольдеры со средней и высокой горловиной. Запорную арматуру устанавливают в верхней части газгольдера, и она не должна подтапливаться грунтовыми водами или заливаться водой во время дождя.Наш участок имеет сухие песчано-глинистые грунты и перепад рельефа 0,5 м на предполагаемом месте монтажа газгольдера. Для таких грунтов подходит стандартный агрегат.

Простой расчёт расходов

Площадь дома составляет 140 м². При потреблении 25–35 л/м² год получаем необходимый объём газгольдера: 3500–4900 л. То есть нам требуется устройство ёмкостью 4850 л.

Изучив предложения нескольких монтажных компаний по стоимости оборудования и работ, выбрали ту, у которой цены были не самые низкие. На предварительном выезде инженер данной фирмы нам показался самым грамотным и опытным. По его подсчётам весь проект должен был обойтись в крупную сумму —  в 300 000 руб. без стоимости заправки.

Заправка газом выбранного газгольдера зимой стоит 20 руб./ л (до 4150 л), газ — «зимний»; оплата — по количеству слитого газа. Заправка «под горловину» обходится в 83000 рублей. При экономном расходовании такого количества газа должно хватить на полтора года.

Можно попытаться сравнить эти затраты с расходами на подключение магистрального газа. Получение газовой мощности, оформление разрешительной документации и подключение дома к газовой линии обойдётся не дешевле. К тому же оно осуществляется только к жилью, которые введено в эксплуатацию, а отапливаться газгольдером можно и в строящемся доме.

По времени монтаж и оформление автономной газификации занимает максимум неделю, а оформление централизованного газоснабжения может затянуться на целый год.


Установка газгольдера

Итак, договор заключён, аванс внесён. В день, который был согласован для установки газгольдера мы выехали на дачу. Специалисты обещали всё сделать за один приезд. В восемь утра на участок заехал эвакуатор с мини-экскаватором и двумя рабочими с лопатами. Вместе с инженером провели разметку места под установку газгольдера и под траншею подземного участка газопровода.

Мини-экскаватор менее чем за час выкопал котлован под резервуар до уровня 2,0 м от планировочной отметки земли и прокопал траншею до дома. Рабочие с лопатами довели траншею до фундамента. В неё уложили газовую трубу ПНД, а вертикальный участок трубопровода, в целях пожарной безопасности, выполнили трубой из стали.


Мини-экскаватор быстро выкопал траншею и котлован необходимой глубины. (Фото автора)

В стене дома просверлили отверстие и через стальную гильзу ввели газовые коммуникации в дом. На вводе смонтировали ручной запорный кран и электромагнитный запорный клапан, который сработает при аварийном отключении котла. Ещё один кран установили на улице на вводном трубопроводе.

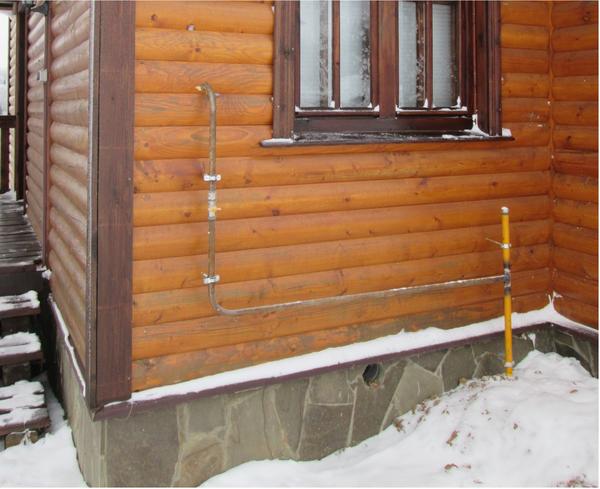

В дом введён газовый трубопровод с запорным краном. (Фото автора)

В доме на вводе поставили тройник для подключения отопительного котла и газовой кухонной плиты. К плите подсоединили гофрированную нержавеющую трубу. На этом работы по устройству газопровода были завершены.Вскоре подъехал манипулятор с газгольдером.

Разгрузили резервуар, потом бетонную плиту, которую опустили в котлован и проверили горизонтальный уровень. Резервуар опустили в котлован и прикрепили захватами к бетонной плите.

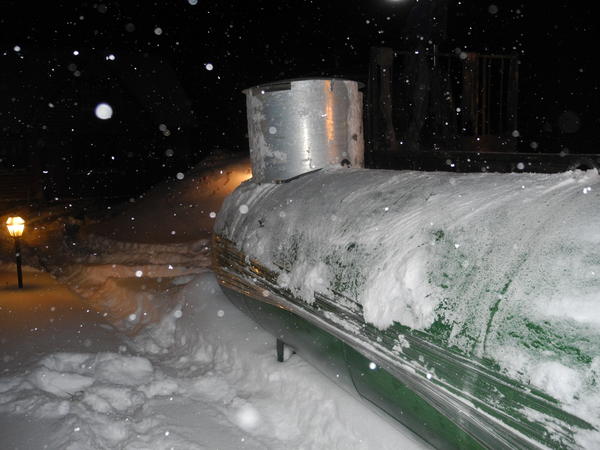

Долгожданный газгольдер привезли уже вечером, когда стемнело. (Фото автора)

Подключили запорную арматуру газгольдера к газопроводу и провели опрессовку, после чего котлован и траншею засыпали землей и песком. На участке остался отвал грунта, горловина с крышкой газгольдера и газовый ввод около дома. Весной предстоит провести ландшафтные работы.

Все, что осталось – это заправить газгольдер и запустить систему отопления.
