Нужен ли на даче подвал и как его построить
В ходе обсуждения им были предложены:
- гараж,
- бассейн,
- мастерская,
- бильярдная,
- котельная,
- туалет,
- постирочная,
- фитнес-тренажеры и солярий,
- место для зимовки пчел,
- мини-пивоварня или личный спиртзавод,
- установка водоочистки,
- вино- и овощехранилище,
- тир,
- домашний кинотеатр
- и даже салон гончарных изделий.
Согласитесь, весьма креативный список. Быть может, и вы смогли бы расширить его, добавив что-нибудь совсем уж оригинальное. Тем не менее, вопрос остается актуальным. Потому и появилась эта статья о том, как технически грамотно построить современный сухой подвал и как его эффективно использовать.
Давайте сначала определимся с терминами. Какой этаж мы собираемся строить — подвальный или цокольный? Отличие между ними — в их положении по отношению к уровню земли:
- пол подвала ниже нулевой отметки примерно на 2/3 высоты помещения или на всю его высоту,
- пол цокольного этажа должен быть на 1/3 ниже уровня земли. Если предусмотреть в цоколе небольшие продолговатые окна, то он становится полноценным помещением, улучшающим общий тепловой режим дома.
Продолговатое окно цокольного этажа
Технические требования к подвалу
Строительство подвального или цокольного этажа имеет ряд преимуществ. Но всегда ли реально это сделать?Даже при ленточном фундаменте дома (не говоря о плитном) сооружение благоустроенного «подполья» не только технически возможно, но и экономически оправдано. Оно даст возможность:
- расширить площадь коттеджа на целый этаж,
- попутно использовать стены фундамента в качестве стен подвала,
- наконец, снизить удельную цену квадратного метра. Хотя существуют и противоположные мнения.
Соорудить сухой подвал можно при любом типе грунта. Однако при разных условиях расходы на его сооружение и эксплуатацию тоже будут разными. Чтобы предварительно определить затраты, потребуется оценка сложности гидрогеологических условий — типа и свойств грунта, глубины его промерзания, расположения водоносных пластов, уровня грунтовых и паводковых вод.
Нормативные требования к подземным частям дачи — глубину заложения, прочность, деформативность и долговечность — регламентируют отраслевые СНиПы 2.02.01-83* и 31-02. Они определяют технологию строительных работ и утверждают, что «Стены подвалов устраивают из монолитного бетона класса не ниже класса В12,5 по прочности на сжатие, сборных бетонных блоков или каменной (кирпичной) кладки. Сборные бетонные блоки (ФБС) также должны быть изготовлены из бетона класса не ниже В12,5 и соответствовать требованиям ГОСТ 6133 или ГОСТ 13579».
Наружные стены подвала сооружены из фундаментных блоков
За этими сухими цифрами стоят минимальные прочностные требования к подобным сооружениям. Позволю себе уточнить закавыченную фразу. Упомянутая кирпичная кладка подразумевает использование красного обожженного кирпича. И ни в коем случае не белого силикатного с его способностью впитывать влагу и под ее же действием постепенно разрушаться. Согласитесь, такой материал совсем не подходит для фундаментных работ (так же, как и для строительства кирпичной версии бани).
Разумно совместить стены подвала с ленточным фундаментом (если у вас такой), а потолок — с межэтажным перекрытием.
Временные стойки поддерживают монолитное надподвальное перекрытие до нормативного твердения бетона
Как построить подвал
Прежде всего на участке выкапывают котлован, размеры которого в плане на 1-1,2 м больше пятна застройки (подземного этажа). Здесь уместно вспомнить еще одно недавнее письмо от читательницы нашего сайта. Суть его в том, что котлован выкопали осенью, а сейчас зима, и когда еще начнут сооружать фундамент с подвалом, неясно. Разумеется, за несколько месяцев котлован разрушится, намокнет, частично потеряет свою несущую способность. Все это я вспомнил только затем, чтобы подчеркнуть, что котлован выкапывают, когда завезены все необходимые строительные материалы. Важно свести к минимуму промежуток между рытьем котлована и началом обустройства фундамента подвала. Ведь вырыть котлован под дачу и вывезти грунт — это всего лишь несколько рабочих смен скромного по размерам экскаватора и 2-3 самосвалов.
Важно свести к минимуму промежуток между рытьем котлована и началом обустройства фундамента подвала
Итак:
- Грунт на дне котлована уплотняют виброплитой (если это необходимо).
- Затем последовательно отсыпают слои песка и гравия и тщательно их утрамбовывают.
- Поверх песчано-гравийной подушки укладывают слой смеси «тощего» бетона, армированного дорожной сеткой.
- Поверхность смеси выравнивается, чтобы случайно не порвать расстилаемую сверху рулонную гидроизоляцию.
- Поверх этого «пирога» отливают железобетонную фундаментную плиту, чаще всего из бетона класса В25 (марка М350) и выше. Ленточный фундамент делается несколько проще.
- По этой бетонной подошве устанавливают стены подвального этажа. Как сказано в вышеприведенном СНИПе, это может быть и монолит, и блоки, и кирпич.
- По наружной поверхности стен монтируют внешнюю гидро- и теплоизоляцию, дренажную систему.
- Свободное пространство засыпают землей. Эту технологическую операцию строители называют обратной засыпкой.
Тепло- и гидроизоляция дачного «подполья»
В зависимости от того, будет ли «подпол» жилым или подсобным, изменяются требования к его тепло-, звуко- и влагоизоляции.Чем утеплить подвал
Теплоизоляция позволяет уменьшить расходы на отопление и эксплуатацию. Так как грунт на глубине 1,5-2 м от поверхности в течение года держит практически одинаковую температуру (+5°С), обеспечить в подвале климатический уют можно без значительных энергозатрат.Наружная теплоизоляция подвала должна отличаться:
- достаточной прочностью на сжатие,
- незначительным водопоглощением,
- стойкостью к увлажнению и агрессивным средам.
Такими качествами обладают ячеистые материалы — перлитобитумные и битумополистирольные изделия и плиты из экструдированного и вспененного пенополистирола. Бесспорный фаворит здесь — экструдированный пенополистирол. Он не впитывает влагу, полностью водонепроницаем, имеет достаточную прочность и высокое термосопротивление. Однако в открытых конструкциях дачи, доступных кислороду воздуха, эти отличные качества нивелируются и превращают пенополистирол в бомбу отложенного действия в случае пожара.
Но утепление подвала — как раз его бесспорный «конек». Ведь в засыпанные пазухи фундамента не проникает кислород. Поэтому экструдированный пенополистирол — оптимальный материал для утепления пола и стен подвала, фундаментной плиты и цоколя. Плиты из него просты в установке: их шпунтованные кромки легко центрируются, а шероховатая поверхность прочно сцепляется и с бетонной, и со штукатурной смесью.
Гидроизоляция подвального помещения
Самое главное при строительстве подвала — правильная установка гидроизоляции. Плохая (или хорошая, но небрежно выполненная) гидроизоляция приводит к намоканию стен, влажность в помещении сильно увеличивается, отсюда плесень, подтёки на стенах и т.п. И это еще не самое худшее. При промерзании намокший бетон будет разрушаться. А проникающие в стену вместе с влагой агрессивные соли неизбежно ускорят коррозию арматуры.Лучше всего оклеить подвал снаружи плотной полиэтиленовой пленкой или битумсодержащими рулонными материалами, такими как рубероид, гидростеклоизол, стеклоэласт.
Уберечься от непрошенной влаги можно и с помощью специальных гидроизоляционных мастик.
Простыни гидроизоляции наклеивают с вертикальным и горизонтальным нахлестом и минимум в два слоя. Чтобы случайно не повредить изоляционные слои при обратной засыпке подвальных стен грунтом, их закрывают асбестовыми листами или прижимной тонкой стенкой — например, из обожженного кирпича.
Если вам так «подвезло», что пол подвала находится ниже уровня грунтовых вод, то для гидроизоляции придется применять сварные полиэтиленовые полотнища или многослойные гидроизоляционные ковры. Тут придется соорудить сплошной гидроизоляционный слой снизу от подошвы фундамента до безопасного уровня.
Выполнение многосторонней изоляции подвала
Самыми «обнадеживающими» с точки зрения гидроизоляции считаются материалы стройхимии проникающего (пенетрирующего) действия. Затворяемый водой состав образует на влажных стенах тонкую пленку. При этом входящие в него добавки проникают по капиллярам внутрь стены и образуют там водонерастворимые кристаллы, резко снижающие фильтрацию влаги через стену. Эти материалы позволяют проводить работы по гидроизоляции стен из бетона, камня и кирпича не только снаружи, но и изнутри.
На строительном рынке немало добротных составов подобного действия. Автор не раз рекомендовал читателям надежный материал «Лахта проникающая гидроизоляция». Рекламаций от них пока не поступало.
Сооружение дренажной системы и отмостки по всему периметру здания дополнительно защитит подземные помещения от затопления. И все-таки на случай экстренного затопления подвала (вследствие аварии или весенних паводков) следует запланировать систему аварийного откачивания воды, включающую приямок и дренажный насос.
Два слова о вентиляции
Создав замкнутое подземное пространство, мы обрекаем себя на устройство вентиляции. Она должна стать составной частью приточно-вытяжной вентиляционной системы всей дачи.
Схема вентиляционной системы дома, включая подвальное помещение. Фото: Vilpe Это вызвано, во-первых, необходимостью разумного воздухообмена в помещениях, близких по назначению к жилым. Для которых норма — это ежечасная полная замена воздуха в рассматриваемом объеме. А во-вторых, вентиляция нужна для удаления накапливающейся влаги.
А для таких помещений, как гараж, котельная и бассейн, вообще требуется специальный режим вентиляции. В целом же вентиляционный блок в подвале нужно устанавливать исходя из удобства эксплуатации и ремонта.
Назначение и комплектация подвала
Гараж
В подвальном пространстве можно оборудовать гараж. В таком случае необходимо обустроить дренажные решетки при въезде в ворота, а также учесть, что наклонный пандус в гараж будет прекрасным сборником снега и дождя.
Немало собирается снега на гаражном пандусе
Разумеется, для подземного гаража потребуется сепаратная вентиляция. Да и повышенную звукоизоляцию следует предусмотреть, чтобы шум двигателя не нарушал утреннего сна домочадцев.
Котельная
Логично оборудовать в подвале котельную. Помещение для нее должно соответствовать множеству технических требований, список и комментарии к которым — тема отдельной статьи.
Слева в кадре — бункер для пеллет. Рядом -котел. Снимок сделан до ввода дома в эксплуатацию
Газовый или жидкотопливный котел, даже пеллетный теплогенератор плюс обвязка труб придадут помещению немного «промышленный» вид.
Установка резервного электрокотла не потребует в подвале много места
Там же нередко располагается и небольшая мастерская, «покрывающая» все дачные потребности.
Бассейн
Установка водной купели в подвале потребует увеличения его глубины, так как дно чаши по определению находится выше пола.
Бассейн
Кроме того, климат в бассейне должен быть типично субтропическим — то есть влажным и теплым. Тут возникает множество технических проблем. Чтобы их решить, потребуются самые совершенные системы отопления и вентиляции.
Что касается оборудования в подвале бильярдной, зала с гулкими тренажерами или домашнего кинотеатра, то все это потребует сооружения дополнительной шумоизоляции.
Санузел или прачечная
При организации водоснабжения ниже уровня земли надо предусмотреть наличие напорной канализации.
Схема канализации отработанной воды из подвального помещения. Схема — Грундфос
Ведь даже для того, чтобы просто удалить воду из стиральной машины, установленной на полу подвала, потребуется канализационный насос. Например, хорошо зарекомендовавший себя в России Sololift-2.
Канализационный насос для удаления воды из подвального помещения. Фото — Грундфос
Сейф
Если вы не желаете расставаться со своими капиталами или дорогостоящими украшениями даже на даче, опасаясь за их сохранность в опустевшей городской квартире, то лучшего места для хранения, чем подвал, не найти. В нем поместится не один сейф. Тут можно держать важные документы, зарегистрированное оружие и современные носители информации.
Сейф
Толковой подсказкой при сооружении подземного хранилища станет отраслевой ГОСТ Р 50862-96 «Сейфы и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость».
Главное требование к конструкции и замковой системе — устойчивость к взлому.
Винный или овощной погреб
Проблема хранения высококачественного алкогольного «топлива» может быть решена, если соорудить винный погреб.
Винный погреб
Основное требование к столь экзотическому (пока еще) помещению — поддержание постоянной температуры и влажности. Первая должна держаться в районе +13 °С...+14,5 °С. Если температура опустится ниже +10 °С, это притормозит созревание вина. Если поднимется выше + 8 °С — это приведет к порче продукта. Такой узкий диапазон температур требует хорошей теплоизоляции. Причем не только стен, но и потолка, и пола. Разумеется, материалы обязаны быть экологически чистыми и без запаха. Придется практически соорудить климатическую камеру и обеспечить ее современным оборудованием.
Большинство же дачников используют подвал, чтобы хранить урожай, заготовки, посадочный материал (к примеру, луковицы тюльпанов и гладиолусов) или черенки для привоя.
Овощной погреб
Здесь важно помнить, что у каждого из них свои требования и секреты хранения. И не забудьте позаботиться о погребе перед тем, как отправлять туда на зиму овощи и фрукты.
И напоследок
Теперь вы знаете, как соорудить подвальный этаж, и самостоятельно сможете разобраться в лабиринте возможностей его использования. В заключение хочу сказать, что капитальный подвал следует строить тогда, когда вы ограничены размером приусадебного участка. В этом случае разумно и «зарываться в землю», и сооружать теплую мансарду, расширяя полезные «квадраты» дачи. Если же вам посчастливилось стать обладателем просторного участка, то, как показывает практика наших уважаемых читателей из разных регионов, экономичнее будет разместить все дачные объекты на уровне земли.В любом случае — удачи!
Вам также могут быть интересны публикации:
- Что можно сделать в «подвале» дома?
- Каким должен быть подвал на даче (видео)
- Чем отличается погреб от подвала?
- Подойдет ли вариант, предложенный строительной фирмой для устранения влажности в подвале?
- Нужен ли гараж в дачном подвале?
- Не будет ли баня в подвале двухэтажного дома очень опасна?
В этой фразе я подразумевал, что легче построить что-либо на НУЛЕ, чем лезть в грунт и вечно бороться с влагой.
А если, серьезно, какие, Вы, Зульфира, темы считаете должны быть рассмотрены на страницах портала?
Укладка бетонных блоков без гидроизоляции

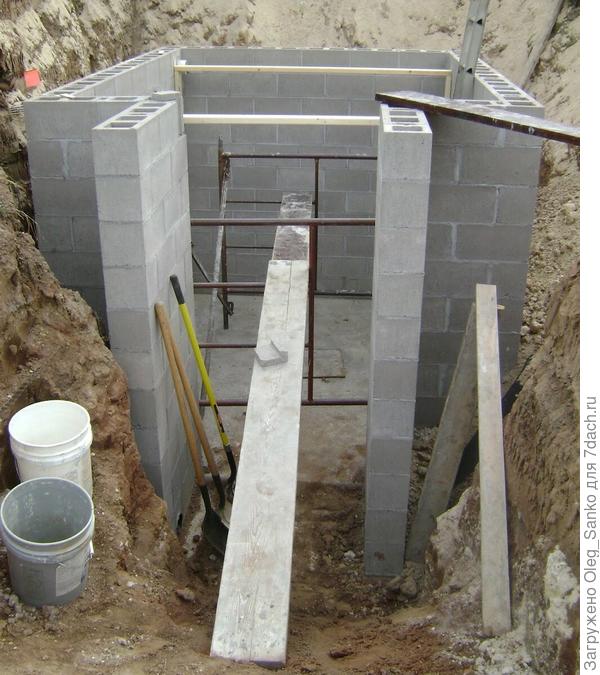

А где гидроизоляция стен?
