Как построить автономную зимнюю теплицу. Устройство вентиляции и отопления

Поделиться ссылкой
Копировать ссылку
racoon racoon
Юрий Смирнов Москва
Чтобы пользоваться теплицей круглый год, а не только летом, мало возвести капитальный каркас и сделать хорошее остекление.

Так будет выглядеть теплица после окончания строительства
Так будет выглядеть теплица после окончания строительства

Стройка перешла на этап устройства вентиляции и отопления. Перед установкой инженерных коммуникаций изнутри теплицы были загерметизированы все швы.



Устройство вентиляции

Для системы вентиляции не предусмотрены форточки — все герметично и максимально просто. У нее будут две функции — зимой подогревать землю, а летом проветривать теплицу. Для этих целей лучше всего подойдет принудительная система вентиляции. Для нее я установлю два вентилятора под крышей для забора теплого воздуха из расчета по одному вентилятору на грядку. В зимнем режиме вентилятор будет забирать воздух из-под крыши теплицы и прогонять по трубам под грядками, тем самым подогревая почву. В летнем режиме с одной стороны теплицы будут открываться два воздушных клапана. С другой стороны теплицы с помощью дроссельной заслонки поток воздуха переключится, и вентилятор начнет загонять внутрь воздух с улицы. С противоположной стороны воздух будет выходить через два открытых клапана.

Под землей уложены трубы, по ним теплый воздух проходит под землей.

Зимняя теплица - трубы проложены под землёй
Трубы проложены под землей

По трубе теплый воздух выходит из-под земли.

Зимняя теплица. Выход воздуха
Выход воздуха

Так выглядит установленный под крышей вентилятор для забора воздуха.

Зимняя теплица -забор воздуха
Забор воздуха

По этой трубе воздух уходит под землю и выходит с другой стороны грядки. То есть теплый воздух циркулирует по замкнутому кругу.

Зимняя теплица - вентилиционная труба  уходит под землю
Вентиляционная труба уходит под землю

Наверху сделан выход наружу, в который установлена дроссельная заслонка. В режиме «зима» воздух циркулирует внутри теплицы. В режиме «лето» дроссельная заслонка открывается, и подается воздух снаружи.

Зимняя теплица - дроссельная заслонка
Дроссельная заслонка

Для автоматического включения вентилятора использован терморегулятор АРТ-18. Он был переделан на работу в режиме «охлаждение». На регуляторе выставлена температура +25°С.

Зимняя теплица - терморегулятор
Терморегулятор

Охлаждаем датчик в стакане воды — вентилятор не работает. Нагреваем датчик в руке — вентилятор включается и загоняет теплый воздух под грядки. Получается, что датчик не даст вентилятору охлаждать трубы под грядками.

Зимняя теплица - термодатчик
Термодатчик

Датчик температуры установлю под крышей теплицы. Он будет «управлять» работой вентилятора, и, как только под крышей теплицы температура понизится, вентилятор выключится, чтобы холодный воздух не попал в трубы под землю.

Зимняя теплица - тест регулятора температуры
Тест регулятора температуры

Два клапана для выхода воздуха.

Зимняя теплица - клапаны притока
Клапаны притока

Как и планировал, устанавливаю вентиляторы для забора воздуха в летнем режиме.

Зимняя теплица - вентиляторы забора воздуха
Вентиляторы забора воздуха

Наконец-то система настроена. Вентиляторы работают.

Зимняя теплица - включаем вентиляцию
Включаем вентиляцию

Первый раз за несколько дней выглянуло солнышко. Делаю температурные замеры. На улице –5°С.

Зимняя теплица - вентиляция работает
Вентиляция работает

Датчик Т1 в земле (уложен в гравийный аккумулятор) показывает –1°С. Второй датчик — Т2, который установлен на выходе из-под земли, — показывает +4°С.

Зимняя теплица - второй датчик
Показания температуры со второго датчика



Сам датчик Т2 установлен на выходе трубы из-под земли.

Зимняя теплица — температура воздуха на выходе
Место установки датчика Т2

Третий датчик, Т3, расположен под крышей теплицы, где идет забор воздуха. Он показывает +6°С.

Зимняя теплица - датчик под крышей
Показания с датчика под крышей

После четырех часов работы системы вентиляции делаем замеры — показания датчика под крышей Т3 +10°С, из-под земли выходит воздух температурой +7°С (согласно датчику Т2).

Зимняя теплица - датчик установлен под крышей
Датчик установлен под крышей

Показания датчика Т1 +1°С. То есть тепловой аккумулятор из труб под грядкой нагрелся на два градуса, с –1°С до + 1°С. Теоретически в земле остается дополнительно два градуса. Это доказывает, что система вентиляции работает с подогревом грядок.

Зимняя теплица - нагрели землю на 2 градуса
Нагрели землю на 2 градуса

Подробнее о монтаже вентиляции и испытании температурных датчиков можно посмотреть видео:



Ads by

Отопление зимней теплицы

Источником тепла для теплицы будет небольшой газовый конвектор. Я купил бэушный конвектор за половину стоимости. Бывший хозяин им вообще не пользовался, потому что форсунки на сжиженный газ и пьезорозжиг не заменил.

Зимняя теплица - газовый конвектор
Газовый конвектор

Чтобы заменить форсунки, мне понадобилось три ключа на 13, 19 и 10. Снимаем форсунки для магистрального газа — и устанавливаем для сжиженного.

Зимняя теплица - меняем форсунки газового конвектора
Меняем форсунки газового конвектора

Их легко отличить: отверстия в форсунках для сжиженного газа меньше.

Зимняя теплица - форсунки
Форсунки

Под конвектором устанавливаю огнеупорную плиту. Она прикручивается к стене саморезами. Намечаю отверстие под дымоход диаметром 150 мм.

Зимняя теплица - плита под конвектор
Плита под конвектор

Сверлю отверстия по кругу, а потом лобзиком выпиливаю круглое отверстие для дымохода.

Зимняя теплица - инструмент для установки конвектора
Инструмент для установки конвектора

Монтирую конвектор. Газовая трубка проложена в гофре и выведена на улицу.

Зимняя теплица - газовый конвектор установлен
Газовый конвектор установлен

Газовый баллон установлен на улице, от него проложен газопровод.

Зимняя теплица - установка газового баллона
Установка газового баллона

Дымоход сделан с небольшим уклоном к земле, чтобы конденсат не стекал в конвертер.

Зимняя теплица - дымоход
Дымоход

Устанавливаем рольшторы

Окна теплицы будут закрыты рольшторами из светоотражающей стеклофольма-ткани.

Зимняя теплица - ткань для жалюзей
Светоотражающая ткань для рольштор

Из комплектующих собираем небольшие рольшторы. Самостоятельная сборка дает 50%-ный выигрыш в цене.

Зимняя теплица - собираем жалюзи
Собираем жалюзи

Собираем конструкцию полностью, надеваем крышку — и устанавливаем рольшторы на саморезах на окно.

Зимняя теплица - жалюзи повешены на окна
Рольшторы повешены на окна

Выставляем температуру на термостате. На «единице» конвектор будет поддерживать температуру +11°С в теплице. Сейчас вентилятор нагнал температуру около +10°С. Земля оседает, все высыхает.

Зимняя теплица - устанавливаем температуру на термостате
Выставляем температуру на термостате

Сверху и снизу установлены светоотражающие жалюзи. Для света открыта только южная часть теплицы. Так я буду делать зимой, потому что пока солнце активно только на юге. В какую сумму мне обошлась система рольштор: комплектующие механизмы и профили — 12100 руб, светоотражающая пленка — 2500 руб.

Зимняя теплица - закрываем окна жалюзями с северной стороны
Закрываем окна рольшторами с северной стороны теплицы

Чтобы не терять тепло, остальные окна закрыты отражающими рольшторами, те будут отражать солнечные лучи внутрь теплицы. Летом они будут открываться. Они удобно складываются — нужно всего 5 минут, чтобы открыть всю теплицу.


Тестируем отопление

Температура грунта +14°С, вверху под потолком +23°С. Температура воздуха, выходящего из земли, +20°С. А тепловой аккумулятор зарядился до +15°С. Подогревал теплицу газом 4 дня ночью, днем подогрев выключал. Вечером после солнечного дня земля прогрелась до +20°С — а внизу +18°С. Ночью на улице –2... –3°С.

29 марта. Конвектор не будем включать на ночь: посмотрим, что будет утром. На следующий день, в 7 утра, на улице +1°С. На земле лежит снег. А в теплице +5°С. Вроде неплохо. Попробуем включить отопление. Недавно установил счетчик газа на баллон — посмотрим, насколько хватит баллона.

Зимняя теплица - на газовый баллон установлен счётчик расхода газа
На газовый баллон установлен счетчик расхода газа

Через три недели (фактически отапливал 2 недели; когда было солнце, отопление отключал) сгорело 2,1 куба смеси пропан-бутан. 11 литров газа — за две недели обогрева теплицы по ночам.

Зимняя теплица - расход газа на отопление
Показания расхода газа на отопление

В этом видео вы можете еще раз посмотреть, как собирается и подключается система отопления теплицы:



Записал Юрий Смирнов, рассказал и сделал Сергей Пиварюнас. Канал «Те, кому за 30 плюс».

Теплицы стоят чуть ли не на каждом дачном участке. Поэтому вопросы об их строительстве и эксплуатации возникают постоянно. Вот что рассказывали «семидачники» о своих теплицах:



Все предложения (Строительство и ремонт)
Предложения магазинов:


Статья размещена в разделах: , , , , , ,
34 комментария 8 спасибо за статью 3 в избранном 10324 просмотра
Поделиться ссылкой
Копировать ссылку
Автор статьи:
Добавили статью в избранное
froytag Ella Ravdina и еще 2 человека




Комментарии (33)
Блестящая инженерная работа уважаемого Сергея! Честь ему и хвала!
Странно, что инженер нарушает технологию укладки СПК(сотового поликарбоната).Надо знакомиться с технической документацией.Соты нельзя располагать горизонтально-конденсат будет скапливаться внутри что приведет к разрушению поликарбоната, тем более в отапливаемой теплице, где разница температур значительная в зимний период.
Не могу оставить такую тему без комментария. Это мне близко по духу и авантюризму. Сразу оговорюсь, мне такая теплица не нужно. Причина, нет желания «гробится» еще и в теплице. Хватает и так лета. Хотя когда то мечтал тоже. Но это ничего не значит.
Проделанная работа мне понравилась, делается руками правильно растущими из того самого места. Главное, присутствует грамотный инженерный подход. Респект!
НО! Вся проделанная работа далека до полной АВТОНОМИИ, которая звучит в названии темы. Где полив, очень важный вопрос, сухо-сыро. Это и освещение, интенсивность и время работы его. Неучтён один из важных параметров для теплиц — ВЛАЖНОСТЬ! Которая непосредственно связана с вентиляцией.
А вентиляция настроена на поддержания температуры и только.
Еще ВАЖНО! Как будет предусмотрена работа без электричества?
Все это требует затрат и расхода энергоресурсов. О котором (надеюсь пока) авторы не оговаривают. А они малыми не будут, если не предусмотреть использовать альтернативные источники, в данном случае солнце.
В морозный солнечный день(до минус 15 градусов), металлическая пластина, покрашенная в черный цвет и помещенная под стекло, герметично закрытом корпусе, может нагреваться до +10. А при 0, до 30 градусов. Даже когда солнце закрыто облаками, нагрев происходит, хотя не так интенсивно. Так же тепло можно «добывать» из земли.
А солнечные панели для электричества, возможность снизить потребление электроэнергии и на случай аварии с электричеством. А все это вместе, позволит существенно снизить энергозатраты.
Совет! Предусмотрите в теплице температурный независимый аварийный сигнализатор, На случай падения температуры до критической при аварийного ситуации. Он спасет вам урожай.
Успехов вам парни! Молодцы!

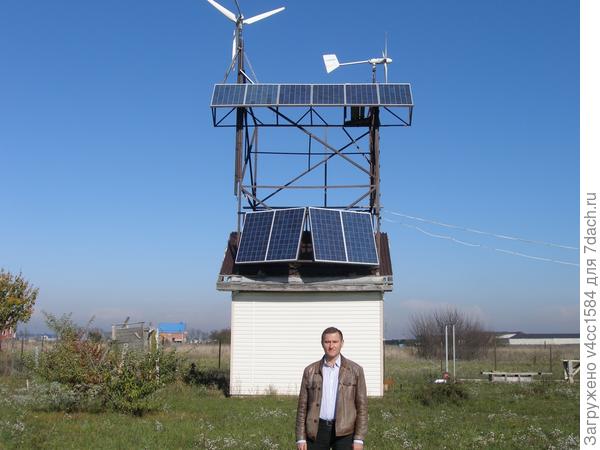

Вот дом на полной автономии
Вот дом на полной автономии
Уважаемый Владимир! Фотография -знатная! Сколько удается снимать мощности с таких панелей в пересчете на один квадратный метр? Спасибо.
Добрый день Олег! Фото знатное, когда то я для себя оставил этот сайт в запаснике.
Было время интересовался этим, когда начали бурить скважины, изучал вопрос получения тепловой энергии из скважин.
На сегодня солнечные панели имеют по своим характеристикам большие разбросы. Но создать дома альтернативный источник на сегодня, вещь реальная. Больным местом являются аккумуляторы электричества. Но и этот вопрос продвигается, вопрос скорее стоимости.
Казалось бы себе дороже этим заниматься?! Но в современном житие-бытие без электричества крах и не потому что темно.
Взять меня, отопление настенный котел, вода из скважины. Электричество отключили, кричи караул. Без воды и отопления, а если надолго? Замерзнуть можно. Держу генератор, бензиновый. Тоже удовольствие не из дешевых. И это при том, если я буду дома… а нет то беда.
Теплицы, инкубаторы… требуют постоянное энергоснабжение. Особенно инкубатор (я держал такие, сам делал), можешь по этой причине, пустить свой труд и затраты, на ветер. Бытовые инкубаторы, несмотря на свою простоту и то предусматривают питание как от сети, так и от аккумулятора 12 вольт. За пару часов полный крах твоим трудам, вот и выбирай, что дороже.
Ну как бы так я это вижу, хотя ребятишки это делают больше для удовольствия, их право. По мне, такая теплица по своим размерам, слишком мала. Делать такие затраты не выгодно. Я человек больше практичный, для меня важно сделать не только хорошо, но и с пользой.
Всего доброго, Вам! С удовольствием с Вами пообщаюсь.
Спасибо Владимир за расширенный ответ. Касательно снимаемой мощности с одного квадратного метра солнечной панели данные разнятся. Считаю наиболее близким к истине величину около шести квадратных метров для одного киловатта. Эту цифру я услышал из уст руководителя направления «Зеленая энергетика» одного весьма славного научного сообщества. Так как это было неофициальное интервью, то указать ни фамилию, ни название предприятия не имею этического права.
Счастливо в Новом году!
Добро, я понял вашу мысль. Но этот киловатт идет на подзарядка АКБ, а это при напряжении АКБ в 48 вольт, ток заряда будет достигать 20 А. И соответственно при 24 — 40 А.
А уже АКБ преобразует свою энергию в 220 вольт, которая при помощи контролера автоматически ведет переключение сети, подзарядку АКБ. Ну это так по простому сказано.
С наступающим Новым Годом"
Электричество будет в след серии и солнечная батарея и полив
Ну Вы Юрий с Вашими другом Сергеем не перестаёте удивлять! То танки строите, теперь обогреваемую теплицу. Разносторонние, однако, люди. Восхищаюсь умом и смекалкой.
Это совсем разные люди — они просто тёзки
комментарий был удален
Красиво. Аккуратно. Хотела поучиться. Но увидела разницу без отопления: «На следующий день, в 7 утра, на улице +1°С. На земле лежит снег. А в теплице +5°С.» У нас без всех этих наворотов и затрат, правда, не красиво, разница 10-12, а под вторым укрытием 20.
Непонятно почему конвектор расположен под крышей? Получается он сразу крышу греет, а не теплицу.

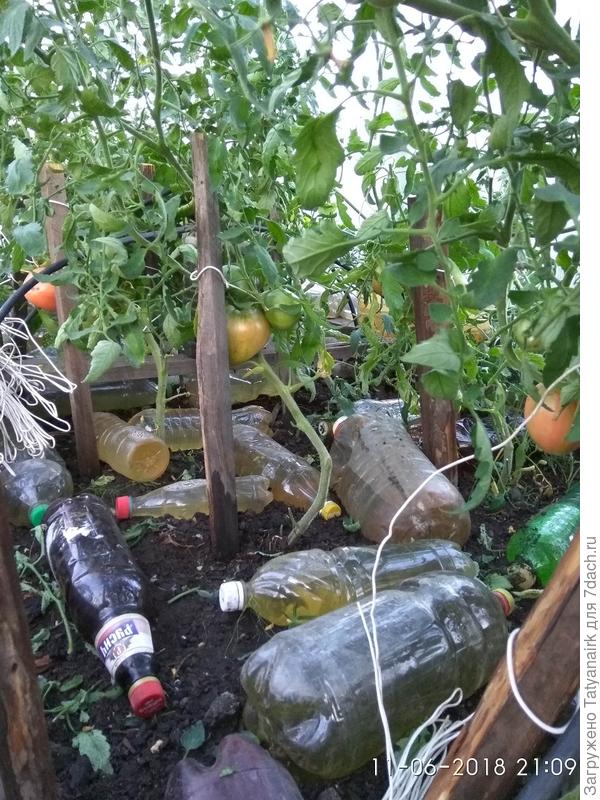

Все живы, а в 6 утра "за бортом" было минус 16.
Все живы, а в 6 утра "за бортом" было минус 16.

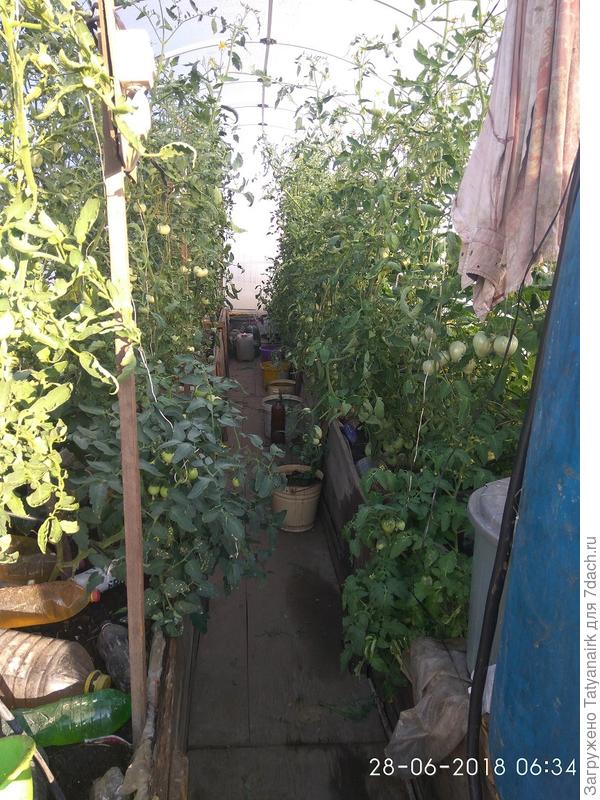

всего лишь 2,5 кг, но вызрел
всего лишь 2,5 кг, но вызрел



Вентилятор гонит воздух с верху под землю под грядки по трубам. Воздух выходит с другой стороны грядки и поднимается вверх. В общем циркуляция обеспечена в лучшем виде
Я не про вентилятор, а про конвектор, который находясь вверху работает не экономно. Ваш конвектор больше крышу обогревает, чем теплицу. И смотря по тому, как быстро падает температура в теплице — у вас большие теплопотери. Скорее всего через щели между досками, вокруг стеклопакетов и в местах сопряжения теплицы с фундаментом. Свои теплицы построили в 2009 и 2010-м, пенопласт и экструзионный пенопласт укладывали на плёнку, а потом на них плёнку стелили. Это чтобы, во-первых, пенопласт водой не напитался и тем самым не увеличились теплопотери, а, во-вторых, чтобы корни растений его не раскрошили (для справки: длина корней у огурцов и томатов до 1,5 метров). В коммерческих теплицах теплоносителем является вода, а не воздух, потому что теплоотдача воды, при равных условиях в несколько Тысяч раз больше, чем у воздуха.













К концу рассказа думала, что теплица взлетит, как ракета . По моим впечатлениям профана в технике теплица очень мудренная. Хотя, конечно, зимняя без всяких приспособ не выживет. А вы об углубленной теплице- термос не думали? Народ очень хвалит, получается обогрев дешевле.
Теплица взлетит в третьей серии — пока эту обсуждаем
Будем ждать

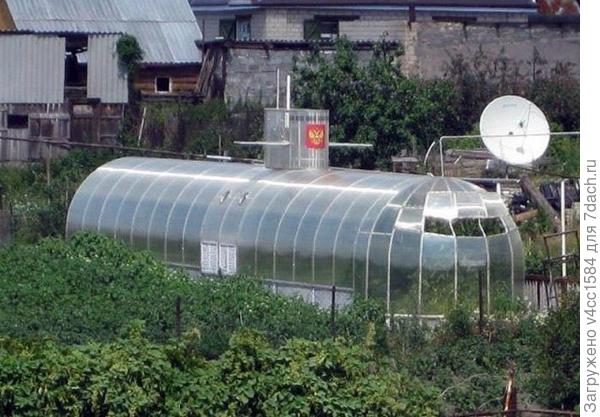

Насчет ракеты не знаю, а вот подводная лодка имеется.. Не моя… если ЧЁ.

А куда ты денешься с подводной лодки...
А куда ты денешься с подводной лодки...
Интересное решение, но я в такое не полезу — слишком сложно и дорого. Я хочу попытаться сварганить что-нибудь заметно более примитивное, основанное на навозе, благо поголовье живности растёт. А на газ и электричество — не, не хочу завязываться, это деньги надо платить, я этого не люблю ))
А чем греть-то и освещать?
Павел, если у вас живности полно, то не пора ли вам задуматься на счет генератора биогаза? Это сайт для ознакомления, можно гораздо проще это создать.
Поддерживаю. Было бы интересно глянуть — будет ли работать газовый конвектор на газе из навоза
Не, не мой уровень. В Германии помню у одного фермера работало, двуэтажный дом отапливался биогазом, но у него, извините, целый коровник и вечный рабочий с лопатой, который там убирается и это дело обслуживает. У меня много живности, но не так много ))) Что я хочу — это попытаться сварганить нечто миниатюрное, втарить туда навоза и выращивать не более чем зелень, вроде укропа или петрушки. Петрушка важна для кур, она содержит витамин Д, в отсутствие прямого солнечного света (когда куры в курятнике и солнце только через стекло) у них его недостаёт, в результате возможна плохая скорлупа у яиц и частичное выпадение пера. Поэтому петрушку недурно бы выращивать, ну или, как ни странно, крапиву.
Арбузы или помидоры — не, холодновата получится, едва ли стоит пробовать.
Навоз сам по себе даёт тепло, но его надо правильно раскладывать, есть методики, но я их почти не изучал (пока).
По факту, например, в хлеву у меня сейчас (ну конкретно сейчас не показатель, на улице минус два а то и ноль, но вот прошлой зимой была зима) однозначно плюсовая температура. Там слой пронавоженной подстилки — у кур, коз, уток, гнилое сено с навозом. Даже в самые сильные морозы вода в трубах, поилки-кастрюльки у кур — не замерзали, вообще, ни намёка на замерзание.
Вот от этой печки я и думаю плясать. Много навоза в маленькой теплице, попытки вырастить там зелень, а (возможно) молодую капусту, благо капуста не так теплолюбива как помидоры или огурцы.
Но это нескоро будет, не сейчас. Следующее лето у меня под завязку уже распланировано, другие стройки.
«Следующее лето у меня под завязку уже распланировано, другие стройки.»
Ну вот оказывается не я один планирую, а то тут дамы меня освистали за эти планы.
Салют нации!
Я хочу полуторный (примерно полтора куба воды) фонтанчик у забора напротив входа в дом, и летнюю кухню большую, эдакий шашлычно-тандырно-коптильный комплекс Пока готовлюсь ко всему этому действу, хвосты подбиваю, чтобы лишней работы не добавилось. По хлеву воду почти развел, но 32е трубы пока кончились, не знаю, при случае куплю дальше потяну, надо доделать. Паяю частично из покупных, частично (все переходники на резьбу и краны) со старья, б/у системы водоснабжения и отопления. Очень удобно, во всех загонах и возле стеллажей у дверец по крану, обслуживать стало легко, а то вечно таскал эти поилки из другой комнаты где раковина.
И еще за камушками ходил, благо погода позволила. Идеология — большое корыто в железобетоне, вокруг камни, на дне камни, ну и там два ручья — один водопадиком (камень хочу просверлить какой-нибудь), а второй будет скульптура каменная утка — плюющая в воду струёй. И еще подумаю, может удастся там в этом «тазике» какую-нибудь грошовую полусорную рыбешку держать, ну и растения может по периметру, ирисы, и у воды что-нибудь водное, среди камней.

Для фонтана собираю. Чет насилу доволокся, далеко было, с полкилометра. Камень отрыл из глины, пока выкатил — на него листьев поналипло. Ну да ничего, зимой отмоется )) Один большой увесистый и несколько маленьких.
Для фонтана собираю. Чет насилу доволокся, далеко было, с полкилометра. Камень отрыл из глины, пока выкатил - на него листьев поналипло. Ну да ничего, зимой отмоется )) Один большой увесистый и несколько маленьких.
Будем ждать фотоотчетов с рассказами!
Выложу, конечно.
" Имею желание купить дом, но не имею возможности. Имею возможность купить козу, но… не имею желания. Так выпьем за то, чтобы наши желания всегда совпадали с нашими возможностями!"
Удачи ПАВЕЛ!

— А тост без вина — это все равно, что брачная ночь без невесты.
— А тост без вина — это все равно, что брачная ночь без невесты.
А, у нас сроду денег ни на какой дом не было, мы его почти весь сами строили, и было это долго. Первые окна по бедности поставили б/у, какие-то совсем древние деревянные, сильно рассохшиеся, у некоторых можно было чуть ли не руку в щель просунуть. Участок первый достался даром (от государства), а остальные купили давно в районе 150-200 долларов за 12 соток. Причем та земля никому и в бреду была не нужна, все кто получил — распродавали, а на нас, что мы там дом строить собрались — смотрели как на ненормальных, чуть ли не крутя пальцем у виска. Один знакомый вообще озадачил — ну мы такие начали ему вдохновленно рассказывать, как вот планируем строить дом, и что недурно бы чтобы он поучаствовал (ну в смысле вместе строить мужикам дома там и там), ну, он послушал, представил — и чуть ли не на следующий день ломанулся покупателя искать, и продал за бесценок. Годы спустя он пытался мне дочь пристроить, но я рассердился — потому что будь у ней граничащий участок в качестве приданого — это было ок, а так когда ни шиша, причем землю «профуфыкали» низачем — ну короче я как-то очень нетактично и грубо тогда ему ответил, он обиделся очень и со мной уж лет десять не общается.

С теплицами — здесь в районе какая-то мода — прилепляют их к жилым домам. У бывшего (прошлого, или позапрошлого, или позапозопрошлого) главы икшанской администрации, ну который давно на пенсии — в этом отношении очень прикольно — через теплицу в дом и у него в этой теплице вечно что-то зимой растет.
Я к дому прилеплять всё же не буду, потому что хочу увязаться на навоз (соответствующий запах будет), но так, есть одна задумка где эту конструкцию можно было бы воткнуть. Но это будет нескоро, я обычно очень «осторожно» строю — сначала материалы б/у нагребаю и только после этого забираюсь в строительство, а так, тупо в лобовую только за деньги — нини.
Я дома тоже не покупал, всегда строил три себе и два детям…

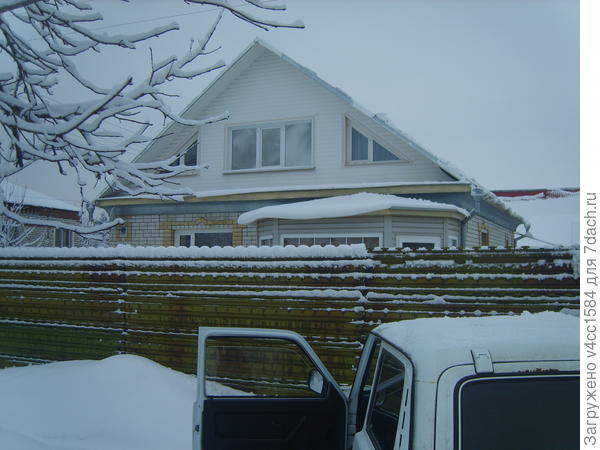

Дом дочери, второй этаж в крыше, все в дело. На верху две спальни и два"кормана"
